La WebUI Socket dispose d'outils réseau dans les onglets Outils et État matériel que vous pouvez utiliser pour résoudre les problèmes des liaisons Socket, y compris :
-
Ping
-
Traceroute
-
Test de vitesse
-
iPerf
-
Utilisation du CPU
Pour plus d'informations sur la WebUI Socket, voir Accéder à la WebUI Socket.
Les admins avec des permissions d'éditeur peuvent se connecter automatiquement à la WebUI Socket depuis l'application de gestion Cato.
Pour vous connecter à la WebUI Socket depuis l'application de gestion Cato :
-
Dans le menu de navigation, cliquez sur Réseau > Sites et sélectionnez le site.
-
Dans le menu de navigation, cliquez sur Configuration du site > Socket.
-

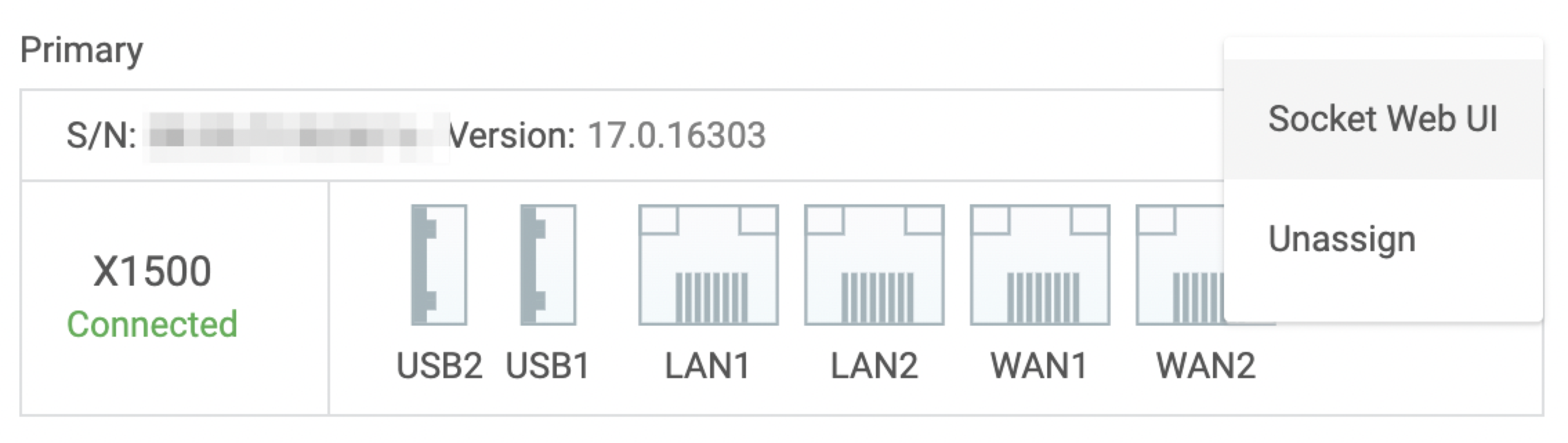

Dans le menu Actions du socket, sélectionnez WebUI Socket.
Le navigateur ouvre un nouvel onglet et se connecte à la WebUI Socket.
La WebUI Socket se déconnecte automatiquement lorsque la fenêtre est inactive pendant plus de 10 minutes.
Après vous être connecté à la WebUI Socket, sélectionnez un des outils réseau dans l'onglet Outils.
Remarque
Remarque : La fonctionnalité Forcer la récupération via bypass Internet peut avoir un impact sur le service pour le Socket, utilisez-la avec précaution.

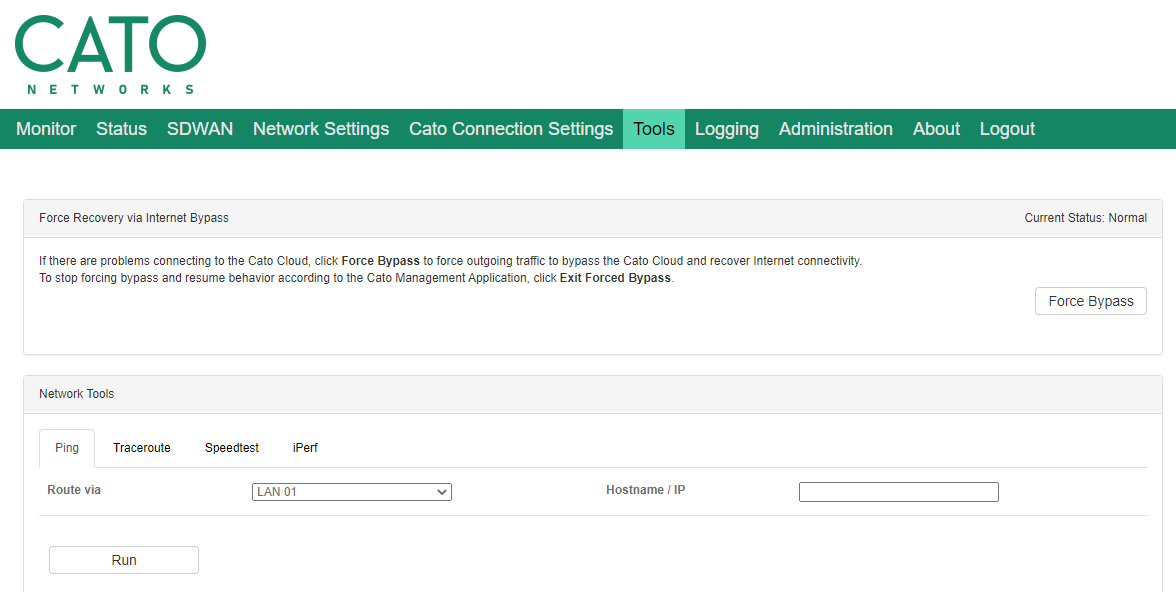

Pour afficher les outils réseau :
-
Dans la barre de menu, cliquez sur Outils. La WebUI Socket affiche la section Outils réseau.
Choisissez le lien Socket et entrez le nom d'hôte ou l'adresse IP que vous utilisez pour le ping.
Voici les types de liens Socket que vous pouvez utiliser comme interface de sortie :
-
LAN - Les paquets sont envoyés en utilisant le réseau LAN interne pour le site.
-
ALT WAN - Les paquets sont envoyés en utilisant l'Alt. Tunnel WAN sur le réseau MPLS.
-
WAN via Cato - Les paquets sont envoyés en utilisant un tunnel sur le Cloud Cato.
-
WAN <ISP> directement - Les paquets sont envoyés en utilisant un tunnel sur l'Internet directement vers le FAI. Le Cloud Cato est contourné.

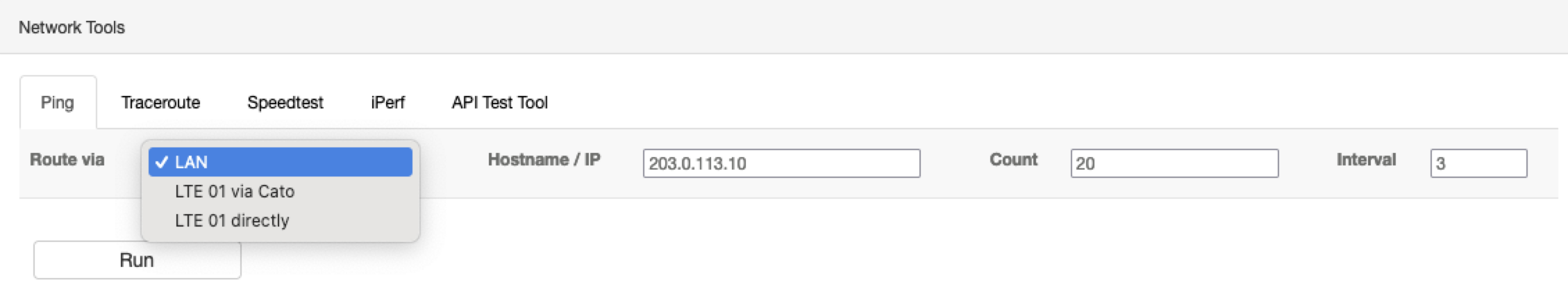

Pour faire un ping vers la destination depuis un lien Socket :
-
Dans la section Outils réseau, cliquez sur l'onglet Ping.
-
Dans Route via, sélectionnez le lien qui envoie les paquets.
-
Entrez le Nom d'hôte/IP qui est la destination vers laquelle vous faites un ping.
-
(Facultatif) Entrez le nombre de paquets à envoyer dans le champ Nombre. Vous pouvez entrer une valeur entre 1-100. Si vous n'entrez aucune valeur, la valeur par défaut de 10 est appliquée.
-
(Facultatif) Définissez l' Intervalle de fréquence d'envoi de chaque paquet. Si vous n'entrez aucune valeur, la valeur par défaut de 1 seconde est appliquée.
-
Cliquez sur Exécuter.
Remarque
Remarque : La valeur de Nombre * Intervalle ne peut pas dépasser 120. Par exemple, si vous définissez le Nombre à 50 paquets, l' Intervalle ne peut pas dépasser 2 secondes.
La fenêtre affiche les résultats du test de ping.
Traceroute est utilisé pour identifier les routeurs (sauts) entre une source et une destination. Traceroute fonctionne en envoyant d'abord un paquet vers l'adresse IP de destination avec une valeur de temps de vie (TTL) de 1. Lorsque le paquet atteint le premier routeur sur le chemin, le routeur décrémente le TTL de 1. Étant donné que le nouveau TTL est à 0, le routeur libère le paquet et répond avec un message ICMP de temps de vie dépassé provenant de sa propre adresse IP. Traceroute a maintenant l'adresse IP du premier routeur sur le chemin, il envoie donc un autre paquet avec la valeur TTL de 2 (le TTL d'origine incrémenté de 1), et le second routeur sur le chemin répond avec un message de TTL dépassé.
Ce processus est répété jusqu'à ce que le traceroute atteigne l'adresse IP de destination. Il y a un temporisateur de 60 secondes pour compléter le traceroute et un maximum de 20 sauts.
Choisissez le lien Socket que vous utilisez pour exécuter le traceroute et entrez le nom d'hôte ou l'adresse IP de destination.
Voici les types de liens Socket sur lesquels vous pouvez exécuter traceroute :
-
LAN - Les paquets sont envoyés en utilisant le réseau LAN interne pour le site.
-
ALT WAN - Les paquets sont envoyés en utilisant l'Alt. Tunnel WAN sur le réseau MPLS.
-
WAN via Cato - Les paquets sont envoyés en utilisant un tunnel sur le Cloud Cato.
-
WAN <ISP> directement - Les paquets sont envoyés en utilisant un tunnel sur l'Internet directement vers le FAI. Le Cloud Cato est contourné.

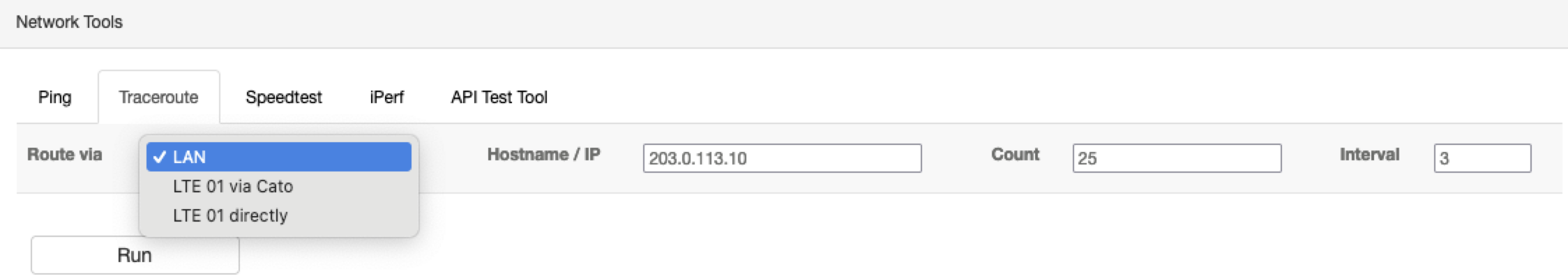

Pour exécuter traceroute depuis un lien Socket :
-
Dans la section Outils réseau, cliquez sur l'onglet Traceroute.
-
Dans Route via, sélectionnez le lien qui envoie le paquet.
-
Entrez le Nom d'hôte/IP qui est la destination pour le traceroute.
-
(Facultatif) Entrez le nombre de paquets à envoyer dans le champ Nombre. Vous pouvez entrer une valeur entre 1-200. Si vous n'entrez aucune valeur, la valeur par défaut de 5 est appliquée.
-
(Facultatif) Définissez la fréquence d'envoi de chaque paquet. Si vous n'entrez aucune valeur, la valeur par défaut de 1 seconde est appliquée.
-
Cliquez sur Exécuter.
Remarque
Remarque : La valeur de Nombre * Intervalle ne peut pas dépasser 200. Par exemple, si vous définissez le Nombre à 25 paquets, l' Intervalle ne peut pas dépasser 8 secondes.
La fenêtre affiche les résultats du test de traceroute.
La WebUI Socket vous permet d'utiliser le client de test de vitesse qui est installé sur le Socket pour résoudre les problèmes de performance du réseau des liaisons Socket. L'outil de test de vitesse peut être utilisé avec un serveur de test de vitesse choisi au hasard sur Internet public, ou avec le serveur fonctionnant directement sur le PoP connecté dans le Cloud Cato.
Voici les types de liens Socket sur lesquels vous pouvez exécuter le test de vitesse :
-
WAN via Cato - Les paquets sont envoyés en utilisant un tunnel sur le Cloud Cato.
-
WAN <ISP> directement - Les paquets sont envoyés via un tunnel sur Internet directement à l'ISP. Le Cato Cloud est contourné.
Limitations connues pour Speedtest
Le même processeur Socket est responsable de la génération du trafic pour le Speedtest et de l'envoi du trafic du site. Voici les vitesses de réseau de lien recommandées pour des résultats Speedtest précis :
-
Les résultats du Socket X1500 sont précis pour des vitesses de lien allant jusqu'à 300 Mbps
-
Les résultats du Socket X1700 sont précis pour des vitesses de lien allant jusqu'à 2000 Mbps
-
Socket virtuel (vSocket) - la précision dépend des spécifications de la VM et de la plateforme en cloud
Pour avoir les résultats les plus précis, exécutez l'outil Speedtest quand le trafic sur le lien est minimal. Les autres trafics ont une priorité QoS plus élevée que le trafic de Speedtest.

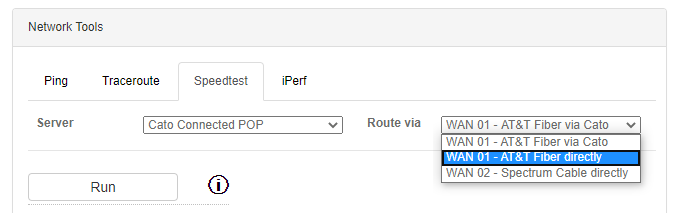

Pour exécuter Speedtest pour un lien Socket :
-
Depuis la section Outils de réseau, cliquez sur l'onglet Speedtest.
-
Dans Serveur, sélectionnez le serveur qui exécute le Speedtest :
-
PoP connecté Cato - le client Speedtest est hébergé sur un PoP dans le Cato Cloud
-
Internet - le client Speedtest est hébergé sur un serveur aléatoire dans l'Internet public
-
-
Dans Route via, sélectionnez le lien WAN qui envoie le trafic pour le Speedtest.
-
Cliquez sur Exécuter.
La fenêtre affiche les résultats du Speedtest.
Le Socket WebUI vous permet d'utiliser l'outil iPerf pour résoudre les problèmes de performance de dernière mile entre le Socket et le PoP connecté dans le Cato Cloud. Le Socket qui exécute le client iPerf effectue le test contre le serveur iPerf qui s'exécute sur le PoP connecté. Utilisez l'option Direction pour tester la performance de connectivité en amont ou en aval pour un lien WAN.
Voici les types de liens Socket pour lesquels vous pouvez exécuter les tests iPerf :
-
WAN via Cato - Les paquets sont envoyés via un tunnel sur le Cato Cloud.
-
WAN <ISP> directement - Les paquets sont envoyés via un tunnel sur Internet directement à l'ISP. Le Cato Cloud est contourné.
Vous pouvez également sélectionner le trafic TCP ou UDP et la durée (en secondes) entre chaque flux de données.
Pour de meilleurs résultats, nous recommandons que vous exécutiez le test iPerf depuis un hôte connecté au LAN.
Limitations connues pour iPerf
Le même processeur Socket est responsable de la génération du trafic pour le test iPerf et de l'envoi du trafic du site. Voici les vitesses de réseau de lien recommandées pour des résultats iPerf précis :
-
Les résultats du Socket X1500 sont précis pour des vitesses de lien allant jusqu'à 300 Mbps
Note: iPerf results for X1500 Sockets running version 19.x are accurate for link speeds up to 100 Mbps
-
Les résultats du Socket X1700 sont précis pour des vitesses de lien allant jusqu'à 2000 Mbps
-
Socket virtuel (vSocket): la précision dépend des spécifications de la VM et de la plateforme cloud
Pour des résultats les plus précis, exécutez l'outil iPerf quand le trafic sur le lien est minimal. Les autres trafics ont une priorité QoS plus élevée que le trafic d'iPerf.

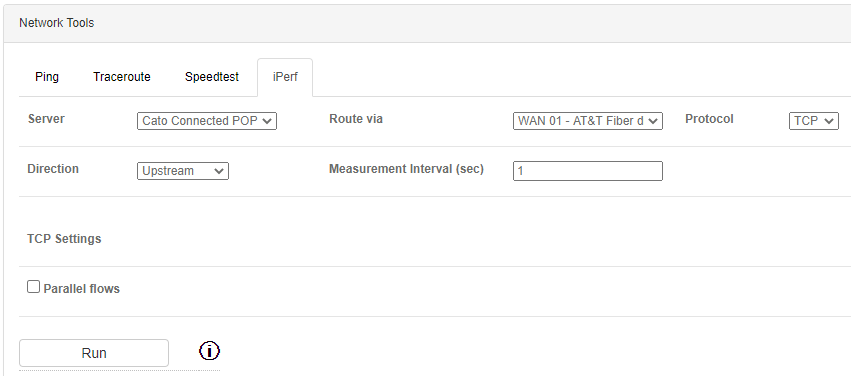

Pour exécuter un test iPerf pour un lien Socket :
-
Depuis la section Outils de réseau, cliquez sur l'onglet iPerf.
-
L'option pour Serveur est PoP connecté Cato, l'outil iPerf est hébergé sur un PoP dans le Cloud Cato.
-
Dans Route via, sélectionnez le lien WAN que vous utilisez pour exécuter iPerf.
-
Sélectionnez le Protocole pour le test iPerf, TCP ou UDP.
-
Définissez la Direction du trafic de test, et l'Intervalle de mesure entre les flux de données.
-
Pour le protocole TCP, sélectionnez si ce test utilise des flux parallèles.
-
Pour le protocole UDP, entrez le taux cible (bande passante) pour le trafic UDP.
-
Cliquez sur Exécuter.
La fenêtre affiche les résultats du test iPerf.

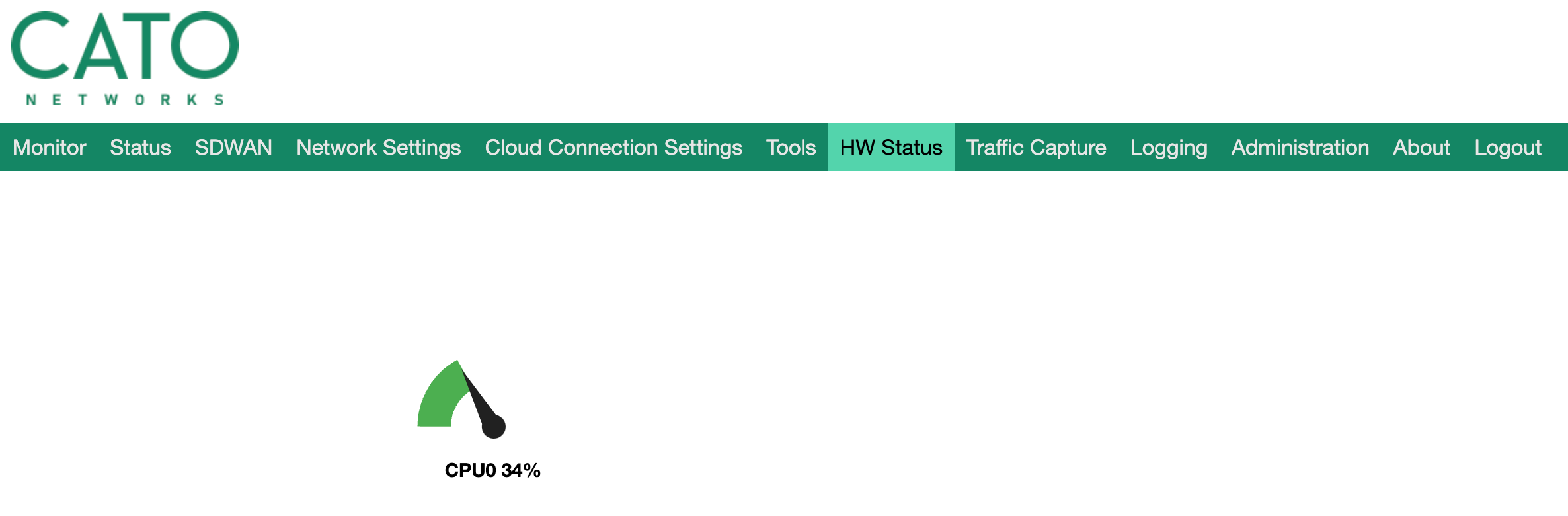

La page d'état HW montre les informations en temps réel sur l'utilisation du processeur Socket. Vous pouvez utiliser cette page pour surveiller les changements de processeur lors du dépannage du Socket.
The CPU utilization is supported on Socket version 19.0 and higher.
