Attribuer une IP statique à un Socket

Cet article explique comment utiliser le WebUI du Socket d'un Cato Socket pour configurer un port WAN orienté vers Internet avec une adresse IP statique.

Connecter le Socket à Internet pour la première fois

Si c'est la première fois que le Socket se connecte à l'Internet public et au Cato Cloud, utilisez un ordinateur pour se connecter au WebUI local du Socket en utilisant l'adresse IP de gestion par défaut, 169.254.100.1.

Pour plus d'informations sur l'utilisation du WebUI du Socket, consultez Utilisation du WebUI du Socket.

Prérequis

Lorsque vous attribuez une IP statique à un Socket pour la connexion initiale à Internet, vous devez connecter physiquement un câble Ethernet entre le Socket et un ordinateur local.

Socket X1500 - Connexion locale au WebUI du Socket

Connectez-vous au WebUI du Socket X1500 en utilisant l'adresse IP de gestion par défaut 169.254.100.1.

Vers se connecter à l'Interface Web du Socket X1500 localement:

  1. Utilisez un câble Ethernet pour connecter une interface de l'ordinateur à port 2 (LAN2) sur le Socket.

  2. Configurez l'interface de l'ordinateur avec une adresse IP statique qui est dans le même sous-réseau que l'interface du port 2 (LAN2), par exemple :

    • Adresse IP de l'ordinateur : 169.254.100.2
    • Masque réseau de l'ordinateur : 255.255.0.0

    Vous pouvez également utiliser l'adaptateur Ethernet de l'ordinateur en mode client DHCP. L'ordinateur recevra automatiquement une adresse IP dans la plage de réseau : 169.254.0.0/24.

  3. De un navigateur Internet, allez à https://169.254.100.1.

  4. Entrez les identifiants de connexion par défaut :

    • Nom d'utilisateur : admin
    • Mot de passe : admin

  5. Changez le mot de passe pour le WebUI du Socket, dans la nouvelle fenêtre, entrez le mot de passe par défaut admin, puis entrez un nouveau mot de passe complexe.

    Vous êtes connecté à l'Interface Web du Socket, continuez avec l'étape 2 ci-dessous, Assignation d'une adresse IP statique à l'interface WAN du Socket.

Socket X1600 - Connexion locale au WebUI du Socket

Connectez-vous au WebUI du Socket X1600 ou X1600 LTE en utilisant l'adresse IP de gestion par défaut 169.254.100.1.

Vers se connecter à l'Interface Web du Socket X1600 localement:

  1. Utilisez un câble Ethernet pour connecter une interface de l'ordinateur à port 8 sur le Socket.

  2. Configurez l'interface de l'ordinateur avec une adresse IP statique qui est dans le même sous-réseau que l'interface du port 8, par exemple :

    • Adresse IP de l'ordinateur : 169.254.100.2
    • Masque réseau de l'ordinateur : 255.255.0.0

    Vous pouvez également utiliser l'adaptateur Ethernet de l'ordinateur en mode client DHCP. L'ordinateur recevra automatiquement une adresse IP dans la plage de réseau : 169.254.0.0/24.

  3. De un navigateur Internet, allez à https://169.254.100.1.

  4. Entrez les identifiants de connexion par défaut :

    • Nom d'utilisateur : admin
    • Mot de passe : admin

  5. Changez le mot de passe pour le WebUI du Socket, dans la nouvelle fenêtre, entrez le mot de passe par défaut admin, puis entrez un nouveau mot de passe complexe.

    Vous êtes connecté à l'Interface Web du Socket, continuez avec l'étape 2 ci-dessous, Assignation d'une adresse IP statique à l'interface WAN du Socket.

Socket X1700 - Connexion locale au WebUI du Socket

Connectez-vous au WebUI du Socket X1700 en utilisant l'adresse IP de gestion par défaut 169.254.100.1.

Vers se connecter à l'Interface Web du Socket X1700 localement:

  1. Utilisez un câble Ethernet pour connecter une interface de l'ordinateur au Port de Gestion sur le Socket.

  2. Configurez l'interface de l'ordinateur avec une adresse IP statique qui est dans le même sous-réseau que le Port de Gestion, par exemple :

    • Adresse IP de l'ordinateur : 169.254.100.2
    • Masque réseau de l'ordinateur : 255.255.0.0

    Vous pouvez également utiliser l'adaptateur Ethernet de l'ordinateur en mode client DHCP. L'ordinateur recevra automatiquement une adresse IP dans la plage de réseau : 169.254.0.0/24.

  3. De un navigateur Internet, allez à https://169.254.100.1.

  4. Entrez les identifiants de connexion par défaut :

    • Nom d'utilisateur : admin
    • Mot de passe : admin

  5. Changez le mot de passe pour le WebUI du Socket, dans la nouvelle fenêtre, entrez le mot de passe par défaut admin, puis entrez un nouveau mot de passe complexe.

    Vous êtes connecté à l'Interface Web du Socket, continuez avec l'étape 2 ci-dessous, Assignation d'une adresse IP statique à l'interface WAN du Socket.

Attribuer une IP statique à l'interface WAN du Socket

Si vous êtes déjà connecté au WebUI du Socket, commencez par l'étape 2 ci-dessous.

Pour assigner une adresse IP statique à l'interface WAN du Socket:

  1. De la page Accueil > Topologie, sélectionnez le site et dans la section Prises du site, cliquez sur Interface Web du Socket.
  2. Cliquez sur l'onglet Paramètres réseau.
  3. Depuis l'interface WAN qui se connecte à l'Internet public, sélectionnez l'option Adresse statique.

  4. Entrez les paramètres d'adresse IP pour l'interface WAN.

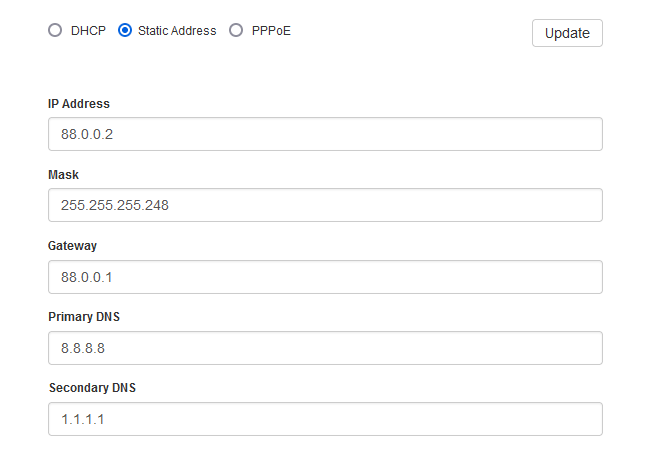

    La capture d'écran suivante montre un exemple d'adresse IP statique pour l'interface WAN1 sur un Socket X1500 :


    L'exemple ci-dessus montre ces paramètres :

    • Adresse IP : 88.0.0.2
    • Masque : 255.255.255.248
    • Passerelle : 88.0.0.1
    • DNS primaire : 8.8.8.8
    • DNS secondaire : 1.1.1.1
  5. Cliquez sur Mettre à jour. L'adresse IP statique est assignée à l'interface WAN du Socket.
