Comment exécuter un Socket X1500 à l'aide d'une clé USB

Vue d'ensemble

Les Sockets X1500 ont une carte SD interne qui est utilisée pour contenir le système d'exploitation. Dans le cas où une carte SD échoue, et qu'une pièce de rechange n'est pas disponible, il est possible d'exécuter le Socket à l'aide d'une clé USB en attendant un remplacement.

Cet article décrit le processus de préparation, d'installation et d'utilisation d'une clé USB à l'aide d'un bureau Windows.

Environnement

Matériaux requis

  • Ordinateur Windows avec au moins un port USB-A disponible

  • DiskGenius ou autre logiciel de formatage de disque qui supporte Ext2

  • Win32 Disk Imager ou autre logiciel d'imagerie de disque

  • Deux clés USB

    • Clé USB de 8+GB

    • Clé USB de 16+GB

  • Tournevis Phillips

  • (optionnel) Câble série

Instructions

Préparation des clés USB

  1. La première étape requise est de préparer une clé USB de 8GB+ avec l'image du Socket. Ceci sera utilisé dans une étape ultérieure. Veuillez compléter le processus détaillé dans l'article suivant :

  2. The next step is to format your second USB flash drive (16+ GB USB flash) to an Ext2 file type.

    1. Branchez la clé USB de 16 Go ou plus à l'ordinateur.

    2. Run DiskGenius.

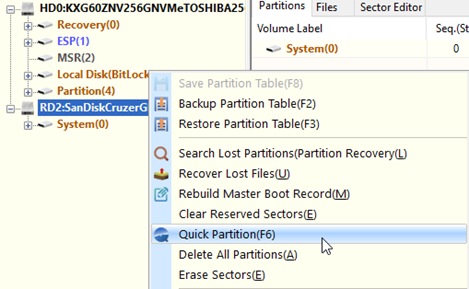

    3. Right-click the USB flash drive and select Quick Partition(F6).

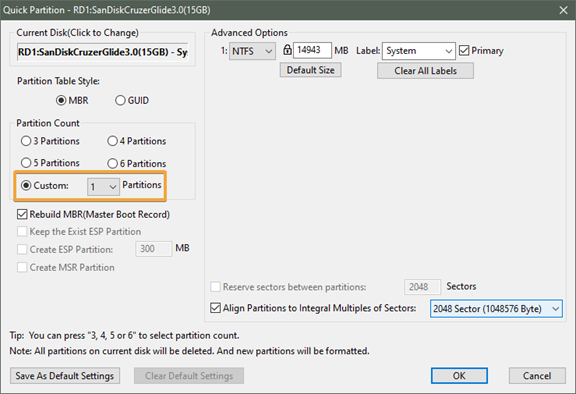

    4. Under Partition Count, select Custom: and 1 next to Partitions.


    5. Click OK.

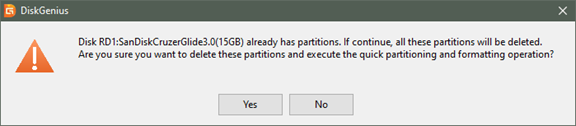

    6. If you get a warning that the USB flash drive already has partitions, click Yes to delete the existing partitions.

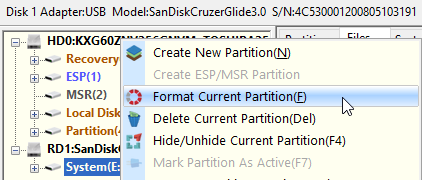

    7. Right-click the new partition under the USB flash drive and select Format Current Partition(F).

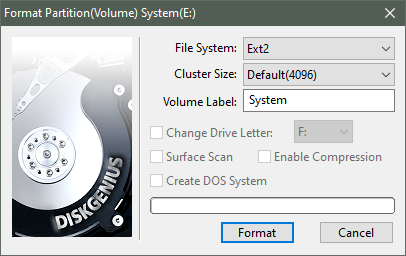

    8. h. Select Ext2 for File System and click Format.


    9. Click Yes at the prompt.

    10. Right-click the USB flash drive and select Safely Eject Disk (J).

    11. Remove the USB flash drive from your computer and set it aside.

Préparation du Socket

Maintenant que les clés USB sont prêtes à être utilisées, il est temps de préparer le Socket pour l'utilisation.

  1. Débranchez le câble d'alimentation du Socket.

  2. À l'aide d'un tournevis Phillips, retirez les trois vis qui fixent le couvercle du Socket au boîtier. Il y a une vis de chaque côté du Socket et une vis en dessous.

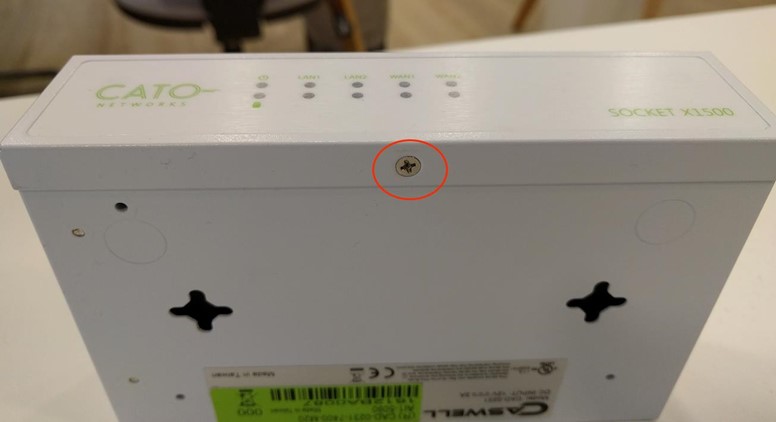

    Vis du bas :

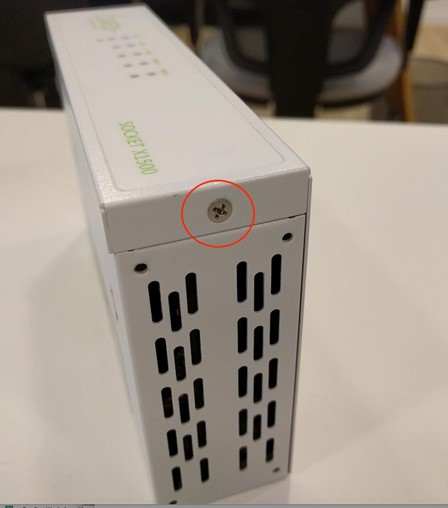

    Vis latérale (x2) :


  3. Enlevez le couvercle en le faisant glisser vers l'avant du Socket.

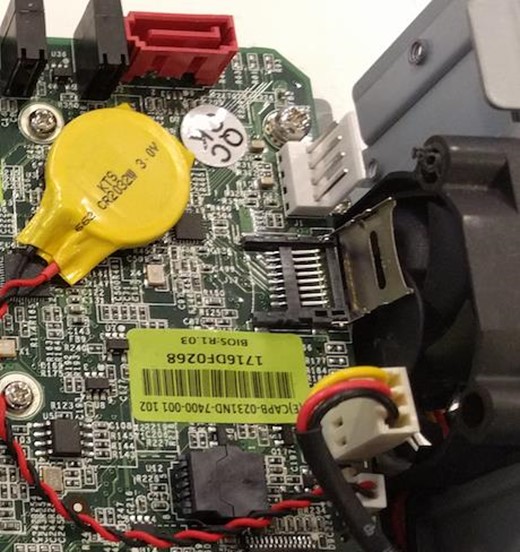

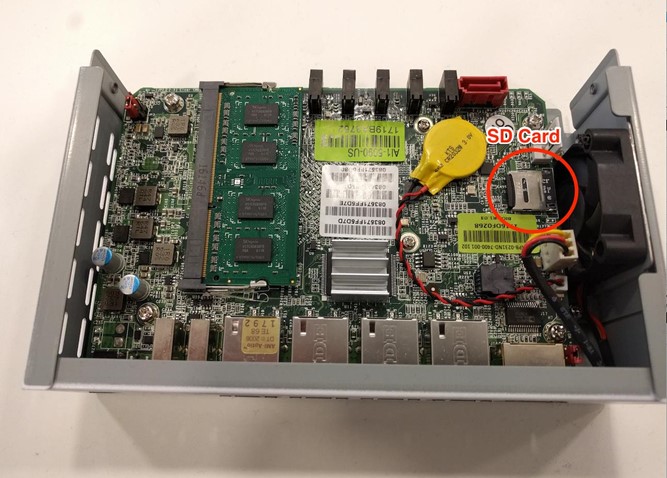

  4. Localisez la carte SD à côté du ventilateur sur le côté du Socket.


  5. Faites glisser le couvercle métallique de la carte SD vers le ventilateur pour le déverrouiller.

  6. Soulevez le couvercle et retirez la carte SD.


  7. Abaissez le couvercle (sans insérer la carte SD) et faites-le glisser à l'écart du ventilateur pour le verrouiller.

  8. Faites glisser le couvercle sur le devant du boîtier du Socket.

  9. Fixez les trois vis qui fixent le couvercle au boîtier.

Mise en œuvre de la clé USB

Maintenant que les clés USB ont été préparées, et que le Socket est prêt. L'étape suivante consiste à implémenter la clé USB pour être utilisée comme hôte pour le système d'exploitation du Socket.

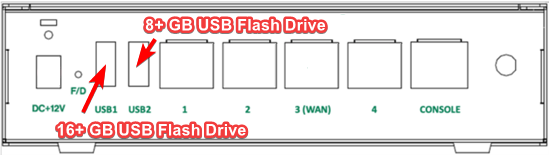

  1. Branchez la clé USB de 8+ GB dans le port USB situé à droite, vu de l'arrière. Celle-ci est désignée sous le nom de USB2 sur les Sockets plus récents.


  2. Branchez la clé USB de 16+ GB dans le port USB gauche vu de l'arrière (USB1 sur les Sockets plus récents).

  3. (Optionnel) Connectez un câble série au port de console du Socket et à votre ordinateur et utilisez un terminal pour surveiller la séquence de démarrage. Réglez le débit en bauds à 115200.

  4. Branchez le câble d'alimentation au Socket.

  5. Le Socket va écrire l'image X1500 depuis la clé USB de 8 Go sur la clé USB de 16 Go ou plus.

    1. If the process completes successfully, the Socket will automatically power down about one to two minutes after the initial boot.

    2. If a serial cable is connected to the Socket, the following output will display on the terminal when the process completes:

      OS install done
[   59.996128] udevd[1874]: starting version 3.2.4
[   60.005390] udevd[1875]: starting eudev-3.2.4
[   63.287620] Starting cron daemon
[   63.295729] OK
[   63.353904] Boot command: x1500_install, exit
[   66.075231] Stopping X1500 socket service
[   66.091761] Stopping cron daemon
[   66.103955] OK
[   66.184215] Done
[   66.206945] Stopping X1500 boot config
[   66.226141] Done
[   69.657242] ACPI: Preparing to enter system sleep state S5
[   69.662978] reboot: Power down
[ 972586] OS install done

  6. Une fois terminé, retirez la clé USB de 8+ GB du port USB droit (USB2).

  7. Débranchez le cordon d'alimentation du Socket et rebranchez-le. Le Socket démarrera normalement à partir de la clé USB dans le port USB gauche (USB1).

  8. Le Socket est maintenant pleinement fonctionnel avec la configuration par défaut d'usine.

    a. Si nécessaire, accédez à l'interface utilisateur du Socket pour configurer des adresses IP WAN statiques. Téléchargez le Guide matériel du Socket X1500 pour obtenir des instructions.

    b. Si le Socket ne parvient pas à se connecter au Cato Cloud, désassociez le socket de CC2 et attribuez-le à nouveau.

Remarque : Si vous devez répéter cette procédure sur le même Socket, retirez toutes les clés USB et redémarrez le Socket pour effacer la mémoire de la clé USB amorçable avant de continuer.
