Comment réinitialiser une prise X1700C (disque USB)

Cet article explique comment réinitialiser une prise X1700C vers l'image d'usine en utilisant un disque USB.

Remarque

ATTENTION ! Cato propose 3 modèles certifiés de matériel de prise pour les sites X1700 (X1700A, X1700B et X1700C). Assurez-vous d'identifier le modèle exact de la prise avant d'installer l'image sur la prise.

Pour plus d'informations sur les modèles de prise X1700, consultez Vue d'ensemble du rechargement d'image logicielle des prises Cato.

Identifier les ports USB sur la prise X1700C

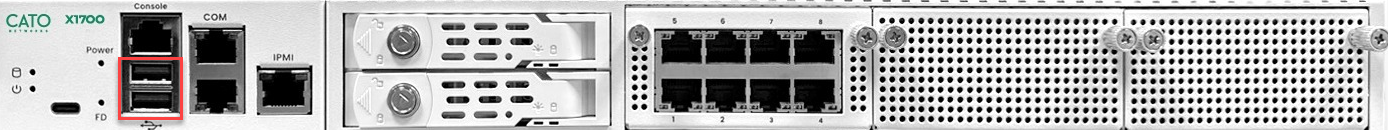

Le panneau avant de la prise X1700C possède deux ports USB, vous pouvez utiliser l'un des ports pour installer une image en utilisant un disque USB. Vous pouvez utiliser des disques USB 2.0 ou USB 3.0. Voici les ports USB du panneau avant de la prise X1700C.

X1700C Port USB.png

Réinitialiser la prise à la configuration et version d'usine par défaut

Voici un aperçu des étapes pour réinitialiser une prise à l'image d'usine en utilisant un disque USB.

  1. Préparer l'image - téléchargez et décompressez-la.
  2. Gravez l'image sur le disque USB.
  3. Installez l'image sur la prise.

Réinitialiser la prise avec des modules complémentaires

Pour les prises X1700C avec des modules complémentaires, vous devez retirer les modules pendant l'ensemble du processus de rechargement d'image.

Après le démarrage réussi de la prise, réinsérez le module complémentaire dans la prise.

Préparer l'image de la prise

  1. Téléchargez le fichier image

    Pour plus d'informations sur l'obtention du fichier image, consultez Fichiers d'image de prise et de vSocket.

  2. Décompressez l'image (voir les instructions ci-dessous).
  3. Obtenez un disque USB d'au moins 8 Go. Si le formatage du disque USB est nécessaire, utilisez le format exFAT ou FAT32. Lors de l'utilisation du format FAT32, le disque USB ne doit pas dépasser 32 Go.

Graver l'image sur le disque USB

Cette section explique comment graver l'image de prise sur le disque USB pour Windows, macOS et Linux.

Après avoir décompressé l'image, comparez le hachage du fichier de l'image DD non compressée au hachage de fichier vérifié et correct de Cato. Cela confirme l'intégrité de l'image du disque avant d'écrire le firmware de la prise sur le disque dur.

  • Un fichier avec le hachage vérifié est joint à cet article.
  • Enregistrez le fichier dans le même répertoire que l'image disque non compressée.

Graver l'image avec Windows

  1. Connectez le disque USB à votre périphérique Windows.

  2. Décompressez l'image, depuis l'élévateur Powershell dans le même répertoire que les deux fichiers, exécutez tar -xf <nom_archiver>

    Remarque

    Remarque : Les logiciels de décompression courants (comme Winzip, 7zip ou Winrar) endommageront l'image, résultant en un fichier d'environ 135 Mo. L'extraction du fichier via la commande tar CLI Windows devrait donner un fichier supérieur à 1 Go.

  3. Assurez-vous de placer le fichier de hachage dans le même répertoire que le fichier image.

  4. Exécutez la commande suivante pour comparer le hachage du fichier de l'image de la prise :

    (Get-FileHash -Algorithm SHA256 .\IMAGE_INSTALL_socket_X1700C_20970_production_socket_v25.0_20250914_2025_11_14.dd).Hash -eq (gc .\X1700C-hash.txt).split()[0]

    La commande retourne True quand les hachages sont identiques.

  5. Téléchargez et installez un logiciel de gravure d'image disque, tel que Win32 Disk Imager.
  6. Écrire l'image sur le disque USB. (Vous devrez peut-être afficher tous les fichiers avec *.* pour voir le fichier DD)

Graver l'image avec macOS

  1. Connectez le disque USB.
  2. Ouvrez une fenêtre de terminal.
  3. Identifiez le nouveau lecteur en utilisant la commande diskutil list
  4. Démontez le lecteur identifié en utilisant diskutil unmountDisk <disqueN>
  5. Décompressez l'image (double-cliquez sur le fichier).

  6. Exécutez la commande suivante pour comparer le hachage du fichier de l'image de prise :

    shasum -a 256 <nom_archiver>

    Comparez le résultat de cette commande avec le hachage joint à cet article.

  7. Exécutez la commande suivante pour écrire l'image sur le disque USB:

    dd if=./IMAGE_INSTALL_socket_X1700C_20970_production_socket_v25.0_20250914_2025_11_14.dd of=/dev/disqueN bs=16m

    Remarques :

    • Pour les versions supportées, vous pouvez ajouter status=progress à la commande dd pour voir l'état de l'opération d'écriture sur USB.
    • Assurez-vous d'écrire l'image sur le disque USB et non sur votre disque dur.

Graver l'image avec Linux

  1. Connectez le disque USB à votre machine Linux
  2. Identifiez quel périphérique est votre USB /dev/sdb ou /dev/sdc
  3. Décompressez l'image.

  4. Exécutez la commande suivante pour voir le hachage du fichier image :

    shasum -a 256 /<chemin vers le fichier>/<nom_fichier_image>
  5. Comparez le résultat de la commande au hachage joint à cet article.

  6. Exécutez la commande suivante pour écrire l'image sur l'USB :

    dd if=./IMAGE_INSTALL_socket_X1700C_20970_production_socket_v25.0_20250914_2025_11_14.dd of=/dev/sdX

    Remarques :

    • Pour les versions supportées, vous pouvez ajouter status=progress à la commande dd pour voir l'état de l'opération d'écriture sur USB.
    • Assurez-vous d'écrire l'image sur le disque USB et non sur votre disque dur.

Installation de l'image sur la prise X1700C

Une fois l'image de la prise préparée sur le disque USB, insérez le disque dans la prise. Lorsque la prise démarre, elle installe l'image et se réinitialise aux paramètres d'usine.

Remarque

Remarque : Si la prise est actuellement affichée dans l'application de gestion Cato comme assignée à un site, désassignez la prise du site (voir Gestion des prises). Ensuite, après que la nouvelle image soit installée, vous pouvez assigner la prise au site à nouveau.

Pour installer l'image sur une prise X1700C :

  1. Éteignez la prise X1700C.
  2. Pour les prises avec des modules complémentaires, retirez tous les modules de la prise.
  3. Insérez le disque USB que vous avez préparé dans la section 2 dans un port USB.
  4. Allumez la prise X1700C.
  5. L'installation commence au démarrage de la X1700C, elle devrait durer environ 5 minutes, selon la vitesse du disque USB.
  6. Une fois l'installation terminée, la X1700C s'éteindra automatiquement, donc lorsque la prise s'éteint, la nouvelle image est alors installée sur la prise.
  7. Retirez le disque USB de la prise.
  8. IMPORTANT ! Déconnectez le cordon d'alimentation puis reconnectez-le à nouveau pour allumer la prise.

  9. Pour les prises avec des modules complémentaires, procédez comme suit :

    1. Éteignez la prise, et insérez le module.
    2. Allumez la prise X1700C.

Vérification de la version de la prise

Après avoir installé l'image de la prise, vous pouvez vérifier que le processus a été réussi en utilisant l'interface Web du Socket pour vérifier la version de la prise.

Pour plus d'informations sur la connexion à l'interface Web du Socket, consultez Accéder au Socket WebUI.

Remarque

Remarque : Si vous vous connectez à l'interface Web du Socket localement après l'installation de l'image de la prise, le nom d'utilisateur et le mot de passe de connexion sont réinitialisés aux paramètres par défaut.

Pour vérifier localement la version de la prise :

  1. Connectez-vous à l'interface Web du Socket.

    Vous pouvez utiliser un câble Ethernet pour connecter le port MGMT sur la prise X1700C à l'ordinateur.

  2. Naviguez vers la page À propos.
  3. Confirmez que la Version est la même que le fichier image que vous avez téléchargé ci-dessus.
