Comment réinitialiser une prise X1500C (disque USB)

Cet article explique comment réinitialiser un Socket X1500C à l'image d'usine à l'aide d'une clé USB.

Note

ATTENTION ! Cato propose 3 modèles certifiés de matériel de Socket pour les sites X1500 (X1500A, X1500B, et X1500C). Assurez-vous d'identifier le modèle exact de la prise avant d'installer l'image sur la prise. Installer l'image pour le mauvais modèle peut provoquer l'arrêt du fonctionnement de la prise.

Pour plus d'informations sur les modèles de prise X1500, consultez Vue d'ensemble du rechargement d'image logicielle des prises Cato.

Identifier les ports USB sur la prise X1500C

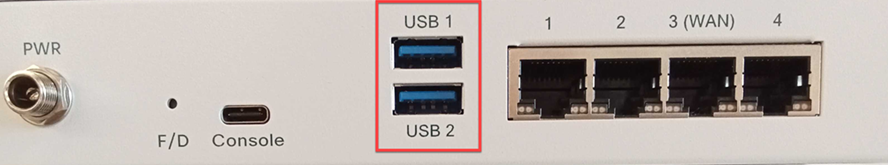

Le panneau avant de la prise X1500C possède deux ports USB sur le panneau arrière, vous pouvez utiliser l'un des ports pour installer une image en utilisant une clé USB. Vous pouvez utiliser des clés USB 2.0 ou USB 3.0. Voici les ports USB du panneau arrière de la prise X1500C.

X1500C USB ports.png

Réinitialiser la prise à la configuration et version d'usine par défaut

Voici un aperçu des étapes pour réinitialiser une prise à l'image d'usine en utilisant une clé USB.

  1. Préparer l'image - téléchargez et décompressez-la.
  2. Gravez l'image sur le disque USB.
  3. Installez l'image sur la prise.

Préparer l'image de la prise

  1. Télécharger le fichier image

    Pour plus d'informations sur l'obtention du fichier image, consultez Fichiers d'image de prise et de vSocket.

  2. Décompresser l'image (voir instructions ci-dessous).

    Après avoir décompressé l'image, le fichier est situé dans le répertoire suivant : live

  3. Obtenez une clé USB d'au moins 8 Go. Si le formatage de la clé USB est nécessaire, utilisez le format exFAT ou FAT32. Lors de l'utilisation du format FAT32, la clé USB ne doit pas dépasser 32 Go.

Gravure de l'image X1500C sur la clé USB

Cette section explique comment graver l'image de prise sur la clé USB pour Windows, macOS, et Linux.

Après avoir décompressé l'image, comparez le hachage du fichier de l'image DD non compressée au hachage de fichier vérifié et correct de Cato. Cela confirme l'intégrité de l'image du disque avant d'écrire le firmware de la prise sur le disque dur.

  • Un fichier avec le hachage vérifié est joint à cet article.
  • Enregistrez le fichier dans le même répertoire que l'image disque non compressée.

Gravure de l'image avec Windows

  1. Connectez la clé USB à votre périphérique Windows.

  2. Décompressez l'image, depuis un Powershell en élévation dans le même répertoire que les deux fichiers, exécutez tar -xf <archive-filename>



    Note

    Remarque : Les logiciels de décompression courants (comme Winzip, 7zip ou Winrar) endommageront l'image, résultant en un fichier d'environ 135 Mo. L'extraction du fichier via la commande tar CLI Windows devrait donner un fichier supérieur à 1 Go.

  3. Assurez-vous de placer le fichier de hachage dans le même répertoire que le fichier image.

  4. Exécutez la commande suivante pour comparer le hachage du fichier de l'image de la prise :

    (Get-FileHash -Algorithm SHA256 .\IMAGE_INSTALL_socket_X1500C_BR2_21773_gen_image_prod_X1500C_v26.0_2026_01_19.dd).Hash -eq (gc .\X1500C-hash.txt).split()[0]

    La commande retourne True quand les hachages sont identiques.

  5. Téléchargez et installez un logiciel de gravure d'image disque, tel que Win32 Disk Imager.
  6. Écrire l'image sur le disque USB. (Vous devrez peut-être afficher tous les fichiers avec *.* pour voir le fichier DD)

Gravage de l'image avec macOS

  1. Connectez la clé USB.
  2. Ouvrez une fenêtre de terminal.
  3. Identifiez le nouveau lecteur en utilisant la commande diskutil list

  4. Démontez le lecteur identifié en utilisant diskutil unmountDisk <diskN>

    <diskN> est une variable que vous identifiez à l'étape précédente, cet exemple de sortie montre le disque comme disk0 :

    diskutil list
/dev/disk0 (interne, physique)
  5. Décompressez l'image (double-cliquez sur le fichier).

  6. Exécutez la commande suivante pour comparer le hachage du fichier de l'image de la prise :

    shasum -a 256 <nom_archiver>

    Comparez le résultat de cette commande avec le hash attaché à cet article.

  7. Exécutez la commande suivante : dd if=./<file name> of=/dev/diskN bs=16m

    Par exemple dd if=./IMAGE_INSTALL_socket_X1500C_BR2_21773_gen_image_prod_X1500C_v26.0_2026_01_19.dd of=/dev/diskN bs=16m

    AVERTISSEMENT: Assurez-vous que vous écrivez l'image sur la clé USB et non sur votre disque dur.

Gravage de l'image avec Linux

  1. Connectez le lecteur USB à votre machine Linux.
  2. Identifiez quel périphérique est votre USB /dev/sdb ou /dev/sdc
  3. Décompressez l'image.

  4. Exécutez la commande suivante pour voir le hachage du fichier image :

    shasum -a 256 /<chemin vers le fichier>/<nom_fichier_image>
  5. Comparez le résultat de la commande au hachage joint à cet article.

  6. Exécutez la commande suivante pour écrire l'image sur la clé USB :

    dd if=./IMAGE_INSTALL_socket_X1500C_BR2_21773_gen_image_prod_X1500C_v26.0_2026_01_19.dd of=/dev/sdX

    Note :

    • Pour les versions supportées, vous pouvez ajouter status=progress à la commande dd pour voir l'état de l'opération d'écriture sur USB.
    • Assurez-vous d'écrire l'image sur la clé USB et non sur votre disque dur.

Installation de l'image sur le Socket

Une fois l'image de la prise préparée sur la clé USB, insérez le lecteur dans la prise. Lorsque la prise démarre, elle installe l'image et se réinitialise aux paramètres d'usine.

Note

Remarque : Si la prise est actuellement affichée dans l'application de gestion Cato comme assignée à un site, désassignez la prise du site (voir Gestion des prises). Ensuite, après que la nouvelle image soit installée, vous pouvez assigner la prise au site à nouveau.



  1. Connectez le lecteur USB au port USB du Socket.
  2. Redémarrez le Socket (débranchez l'alimentation et rebranchez-la).
  3. Il faut jusqu'à 5 minutes pour écrire l'image sur le Socket. Une fois terminé, le Socket s'éteindra automatiquement.
  4. IMPORTANT !IMPORTANT ! Déconnectez le lecteur USB (sinon, l'étape 3 se reproduira).
  5. Allumez la prise (débranchez le courant et rebranchez-le).
  6. La prise démarrera avec la version par défaut et la configuration par défaut de l'usine.

Vérification de la version de la prise

Après avoir installé l'image de la prise, vous pouvez vérifier que le processus a été réussi en utilisant l'interface Web du Socket pour vérifier la version de la prise.

Pour plus d'informations sur la connexion à l'interface Web du Socket, consultez Accéder au Socket WebUI.

Note

Remarque : Si vous vous connectez à l'interface Web du Socket localement après l'installation de l'image de la prise, le nom d'utilisateur et le mot de passe de connexion sont réinitialisés aux paramètres par défaut.

Pour vérifier localement la version de la prise :

  1. Connectez-vous à l'interface Web du Socket.

    Vous pouvez utiliser un câble Ethernet pour connecter le port LAN2 de la prise X1500 à l'ordinateur.

  2. Accédez à la page À propos.

  3. Confirmez que la Version est identique à celle du fichier image que vous avez téléchargé ci-dessus.

    L'exemple ci-dessous montre la version pour un Socket X1500 avec la version Socket 17.x :
