Configuration des paramètres DHCP

Cet article explique comment utiliser le Cato Cloud en tant que serveur DHCP pour les plages de réseau et comment configurer les options DHCP pour l'ensemble du compte et des groupes.

Vue d'ensemble de DHCP dans Cato Networks

Après avoir défini les plages DHCP dans l'application de gestion Cato, le serveur DHCP de Cato dans le Cato Cloud attribue des adresses IP aux clients. Vous pouvez également choisir d'utiliser Cato comme agent de relais DHCP pour un serveur DHCP local dans votre organisation.

Vous pouvez configurer les paramètres DHCP suivants pour les segments de réseau d'un site : plage DHCP, durée de bail DHCP, relais DHCP et désactivation du DHCP. Par exemple, pour configurer une plage DHCP spécifique qui est uniquement utilisée pour un VLAN WiFi invité dans le siège social. Vous pouvez également définir un paramètre DHCP par défaut pour l'ensemble du compte, puis l'appliquer aux plages de réseau.

Configuration du Cloud Cato en tant que Serveur DHCP

Lorsque vous configurez une plage de réseau pour utiliser le Cato Cloud comme serveur DHCP pour votre compte, chaque PoP attribue des adresses IP et des paramètres réseau aux clients et hôtes qui l'utilisent pour se connecter au Cato Cloud.

Les hôtes derrière le site reçoivent leurs adresses IP à partir de la plage IP DHCP pour le segment de réseau de ce site. Assurez-vous que l'adresse IP de la passerelle n'est pas incluse dans la plage DHCP.

Pour les hôtes qui nécessitent une adresse IP statique, telle qu'une imprimante réseau, vous pouvez attribuer l'adresse IP statique de deux manières :

Configurez manuellement l'adresse IP statique sur l'hôte. Assurez-vous que l'adresse IP configurée n'est pas dans la plage DHCP pour le segment de réseau.
Utilisez le serveur DHCP de Cato pour attribuer une adresse IP statique à l'hôte. Avec cette option, le serveur DHCP de Cato réserve l'adresse IP pour les hôtes et attribue cette adresse IP avec un temps de bail DHCP infini. Assurez-vous que cette adresse IP est dans la plage d'adresses IP DHCP pour ce segment de réseau.

Pour plus d'informations sur la configuration d'une Adresse IP statique et d'une réservation DHCP pour un hôte, voir Définir les Hôtes pour un Site.

Vous pouvez définir l'un des paramètres de serveur DHCP suivants pour chaque plage native et plage VLAN dans un site :

Par défaut du compte - le réseau utilise les paramètres pour le compte qui sont configurés dans la section DHCP Relay. Si cette section n'est pas configurée, alors Cato ne fournit PAS de services DHCP pour cette plage de réseau.
Plage DHCP - entrez une plage IP qui est attribuée par le serveur DHCP de Cato. Utilisez cette option lorsque vous souhaitez utiliser Cato comme serveur DHCP.
Relais DHCP - sélectionnez le groupe de relais DHCP que vous avez défini précédemment.

L'option de Relais DHCP est uniquement disponible pour les sockets Cato et les Sockets ESX v.

Pour plus d'informations sur les relais DHCP et Cato, voir Configurer Cato comme Relais DHCP.

Configuration de la Plage DHCP pour un Segment de Réseau

Pour chaque plage de réseau, définissez la plage d'adresses IP DHCP pour les segments de réseau de ce site dans l'un des formats suivants :

Plage d'adresses IP - 192.0.2.10-192.0.2.20
Sous-réseau (CIDR) - 192.0.2.0/24

Vous pouvez personnaliser le temps de bail DHCP pour un segment de réseau. Pour plus d'informations sur la Durée du bail DHCP, voir ci-dessous : Configurer la Durée du bail DHCP pour le Compte.

Pour définir la plage DHCP pour un segment de réseau :

Dans le menu de navigation, cliquez sur Réseau > Sites et sélectionnez le site.
Dans le menu de navigation, cliquez sur Configuration du Site > Réseaux.
Dans la colonne Paramètres DHCP, cliquez sur la plage de réseau.

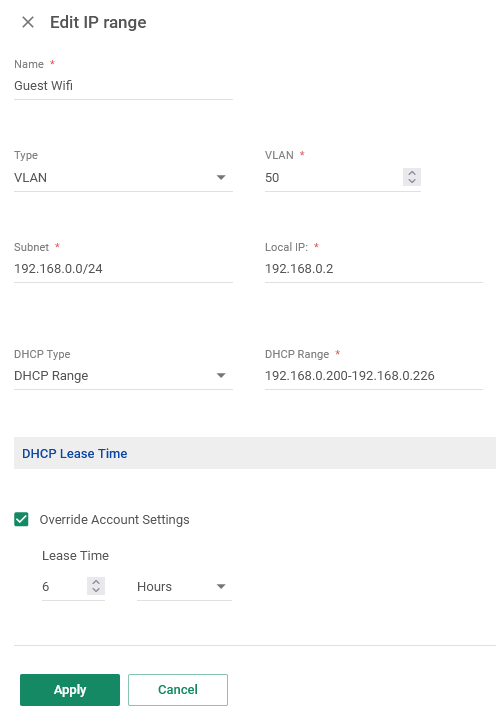

Le panneau Modifier la Plage IP s'ouvre.
Configurez la plage DHCP pour la plage de réseau :
1. Dans le menu déroulant Type de Plage DHCP, sélectionnez Plage DHCP.
2. Entrez la Plage DHCP d'adresses IP que le serveur DHCP de Cato peut attribuer.

  Vous pouvez soit utiliser CIDR soit la première et la dernière adresse IP de la plage avec un tiret. Par exemple, 10.11.1.0/28 ou 10.11.1.5-10.11.1.10
(Optionnel) Personnalisez le temps de bail DHCP pour cette plage de réseau :
1. Dans la section Temps de Bail DHCP, sélectionnez Ignorer les Paramètres du Compte.
2. Configurez le Temps de Bail personnalisé.
Cliquez sur Appliquer. Le panneau Modifier la Plage IP se ferme.
Cliquez sur Sauvegarder. Les changements apportés à la plage de réseau sont sauvegardés.

Configuration de la Durée du bail DHCP pour le Compte

Par défaut, le serveur DHCP de Cato attribue des adresses IP aux clients DHCP avec un temps de bail de 72 heures. Vous pouvez remplacer le temps de bail par défaut pour l'affectation d'IP pour l'ensemble du compte (et aussi pour des plages de réseau de sites spécifiques). Le temps de bail DHCP pour une plage de réseau prend priorité sur le temps de bail pour le compte.

Pour configurer le temps de bail DHCP pour le compte :

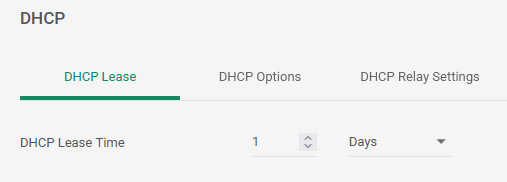

Dans le menu de navigation, cliquez sur Réseau > DHCP.
Sélectionnez ou développez l'onglet ou section Bail DHCP.
Réglez le Temps de Bail DHCP pour lequel les adresses IP attribuées sont valides.
Cliquez sur Sauvegarder.

Minuteries de Bail DHCP Cato

Le tableau suivant montre les détails sur les temps de bail pour le serveur DHCP de Cato.

Description	Valeur de Temps
Le temps de bail DHCP par défaut. Après l'expiration du bail, l'adresse IP revient à la réserve, indépendamment de l'activité de l'hôte. Il n'y a pas de période de grâce après l'expiration du bail. À mi-chemin dans le temps de bail, le client peut prolonger son bail, ce qui réinitialisera le minuteur d'expiration du bail.	72 heures
Durée pendant laquelle une adresse IP statique signalée par le biais de DHCPINFORM est réservée.	48 heures + 6 heures de période de grâce
Pour les cas où l'hôte est inactif et l'adresse IP n'a pas été initialement attribuée par le serveur DHCP de Cato. L'adresse IP reste réservée tant que l'hôte est actif et revient à la réserve après 6 heures d'inactivité.	6 heures
Durée pendant laquelle une adresse IP offerte est réservée.	30 secondes

Configuration des Options DHCP pour le Compte et les Groupes

Les options DHCP vous permettent de définir des paramètres de configuration personnalisés pour vos clients DHCP. Vous pouvez configurer des options DHCP pour les groupes (plus haute priorité) ou pour l'ensemble du compte (priorité la plus basse). Les options sont appliquées conformément à RFC 2132 et d'autres RFC pertinentes.

Remarque

Remarques :

Si vous utilisez le Cato Cloud comme relais DHCP au lieu du serveur DHCP :
- Pour les plages de réseau avec l'option DHCP Range, les options DHCP configurées dans l'application de gestion Cato sont appliquées
- Pour les plages de réseau avec l'option Account Default, les paramètres de relais DHCP sont utilisés et les options DHCP configurées dans l'application de gestion Cato sont ignorées
- Pour les groupes, les options DHCP configurées dans l'application de gestion Cato sont ignorées
Les options DHCP ne sont pas appliquées aux clients SDP de Cato.

Pour configurer les options DHCP :

Modifiez les options DHCP pour un groupe spécifique ou pour l'ensemble du compte :
- Pour les groupes - Depuis le menu de navigation, cliquez sur Resources > Groups et sélectionnez le groupe. Ensuite, depuis le menu de navigation, sélectionnez DHCP Option.
- Pour l'ensemble du compte - Depuis le menu de navigation, cliquez sur Network > DHCP et ensuite sélectionnez l'onglet DHCP Options.
Cliquez sur le bouton Nouveau.

Le panneau Nouvelle Option DHCP s'ouvre.
Entrez un Nom et le Numéro d'Option DHCP.
Configurez les paramètres spécifiques pour l'option DHCP :
1. Sélectionnez le Type de données pour l'option : ASCII, HEX ou adresse IP.
2. Entrez la valeur Données.

  Pour plusieurs valeurs Données, vous pouvez entrer plusieurs valeurs séparées par des virgules.
Cliquez sur Appliquer. Le panneau Nouvelle Option DHCP se ferme et l'option est ajoutée à l'écran.
Cliquez sur Sauvegarder. L'option DHCP est appliquée au groupe ou au compte.

Travailler avec la Hiérarchie pour les Options DHCP

Vous pouvez configurer les options DHCP sur différents objets dans l'application de gestion Cato, par exemple : paramètres pour l'ensemble du compte, et pour des groupes spécifiques. Lorsqu'il y a un conflit entre ces objets, la priorité est donnée à l'objet le plus spécifique :

Groupes - plus spécifiques et priorité la plus élevée
Compte - moins spécifique et priorité la plus basse

En d'autres termes, s'il y a différents paramètres DHCP pour un groupe et le compte, les paramètres DHCP pour le groupe sont utilisés car le groupe a une priorité plus élevée que le compte. Cependant, vous ne pouvez pas configurer les options DHCP pour les sites, ils ne sont donc pas pertinents pour cette hiérarchie.
