Affichage des analyses réseau du site

La page Analytique Réseau vous aide à analyser l'état et la qualité des connexions d'un site au Cato Cloud. Les données de cette page montrent des informations pour le site et le tunnel, l'utilisation des ports, et les statistiques LTE.

Remarque

Remarque :

  • Cato calcule les données de connectivité des liens toutes les millisecondes, cependant, la taille minimale des buckets sur la page Analytique Réseau est de 5 secondes. Il est possible que des paquets soient rejetés, même si les analyses de cette page ne montrent pas une utilisation de 100 %.

  • La page Analytique Réseau est généralement à jour dans un délai de 5 minutes. Cependant, il est possible que certaines données soient retardées jusqu'à 30 minutes.

  • L'utilisation des ports et les données LTE sont disponibles uniquement pour les sites Socket, et seulement à partir de la v20 et plus.

  • Le graphique de Charge CPU dans l'onglet Matériel nécessite les versions minimales de Socket comme suit :

    • Pour les Sockets physiques - Version de Socket 21.1.18975

    • Pour les Sockets virtuels - Version de Socket 22

Utilisation de la section Vue d'ensemble

Pour afficher les analyses du réseau pour un site :

  1. Dans le menu de navigation, cliquez sur Network > Sites et sélectionnez le site.

  2. Dans le menu de navigation, cliquez sur Site Monitoring > Network Analytics

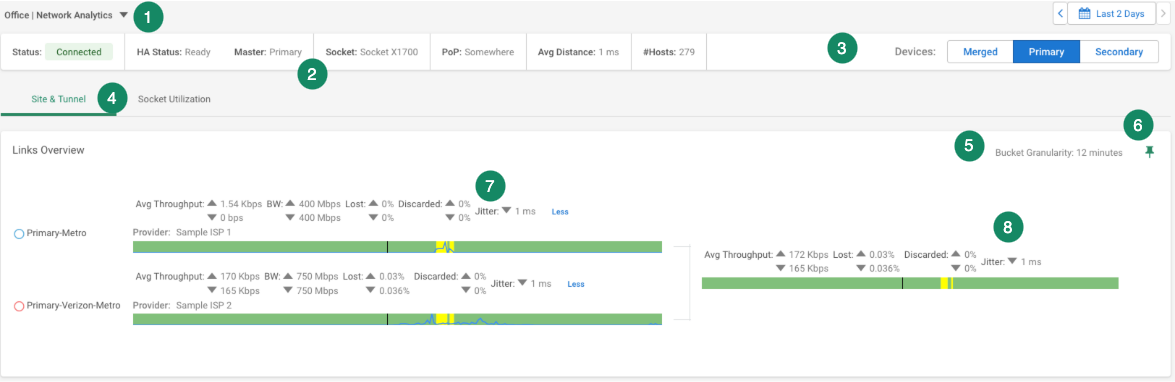

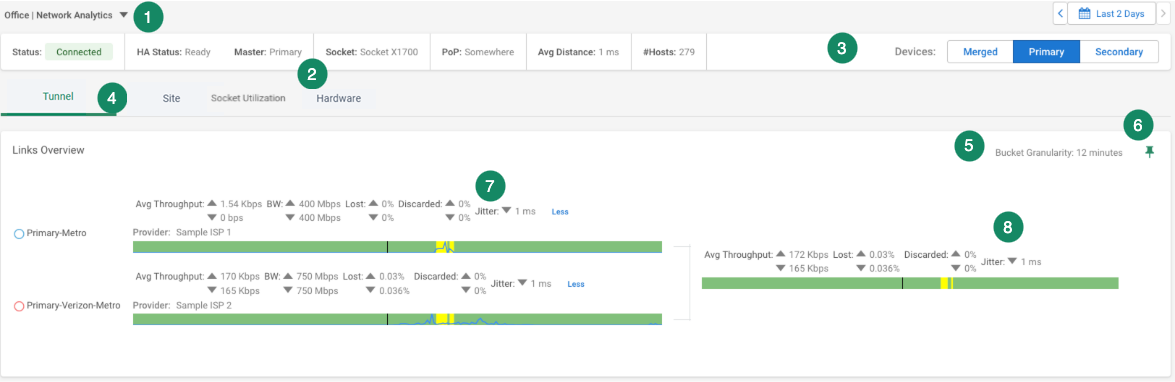

Cet exemple et le tableau qui suit expliquent les champs de la section Overview :


Éléments

Nom

Nom d'affichage

1

Site d'analyse réseau

Sélectionner le site qui affiche les données d'analyse réseau

2

Champs d'analyse réseau pour le site

Voir ci-dessous, Explication de l'Analytique Réseau pour un Site

3

Appareils

Sélectionnez quelle analyse d'appareil afficher. Voir ci-dessous, Explication de l'Analytique Réseau pour un Site

4

Onglets de l'utilisation du site & des tunnels et des sockets

Sélectionner pour afficher le graphique Vue d'ensemble des liens ou les onglets Utilisation des sockets.

Pour les modèles de Socket X1600 LTE, un onglet LTE supplémentaire est disponible.

5

Granularité du bucket

Durée pour un point de données spécifique. Dans l'exemple ci-dessus, chaque point de données représente 10 minutes de trafic agrégé

6

Épingler pour les onglets Aperçu et Détails

Les Vue d'ensemble et Détails ne sont pas épinglés par défaut lorsqu'ils sont épinglés, ces onglets sont toujours affichés lorsque vous faites défiler la page

7

Statut de la connexion du lien

Données d'un lien individuel pour le site

  • La barre verte montre le lien actif

  • La barre vert clair montre le lien passif avec connectivité au Cato Cloud

  • Une barre grise indique que le lien est désactivé

  • Une section jaune dans la barre indique une perte de paquets de 2 % ou plus, en amont ou en aval

8

Statut de la connexion agrégée

Données agrégées des liens pour le site

La barre agrégée montre le statut du lien avec la meilleure santé pour cette granularité de bucket. Par exemple, si le lien pour le FAI A avait un état vert et que le lien pour le FAI B avait un état jaune, la barre agrégée montre un état vert.

Remarque

Remarque : Les données de l'ISP dans cette fenêtre sont fournies par ip2location.com

Explication de l'analyse réseau pour un site

  • État - le site est Connected ou Disconnected au Cato Cloud

  • État HA - pour les sites avec haute disponibilité (HA) de Socket, état de la configuration HA (sinon, montre N/A si le site)

  • Maître - indique si le Socket Primary ou Secondary envoie/reçoit activement du trafic

  • Socket ou IPsec - Type de Socket ou connexion IPsec

  • PoP - PoP auquel le site est connecté

  • Distance - temps de trajet aller-retour entre le site et le Cato Cloud

  • #Hosts - nombre de Hosts dans le LAN pour ce site

  • Dispositifs - sélectionnez les données de Socket affichées dans la fenêtre de Network Analytics :

    • Fusionné - combine les données pour le Socket Primary et Secondary

    • Primary - montre uniquement les données pour le Socket Primary

    • Secondary - montre uniquement les données pour le Socket Secondary

Emplacements PoP en Chine

Pour les emplacements PoP en Chine, certains ont plusieurs PoP auxquels un site peut se connecter. Par exemple, Shanghai_DC1 et Shanghai_DC3.

Utilisation des graphiques de connectivité

Les graphiques suivants affichent les données relatives au trafic à l'intérieur du tunnel sécurisé vers le Cato Cloud :

  • Débit moyen - débit ascendant et descendant moyen pour chaque lien (sur la durée du seau)

  • Débit maximal - débit maximal en amont et en aval pour chaque lien (sur la longueur du bucket)

  • Perte de paquets - pourcentage de perte de paquets sur le dernier kilomètre dans le tunnel. Disponible uniquement pour les sites avec des sockets (physiques et vSocket).

  • Distance - temps de trajet aller-retour entre le site et le Cato Cloud à l'intérieur du tunnel

  • Âge du tunnel - temps total connecté du tunnel DTLS actuel entre le Socket et le PoP

  • Variation - différence de délai en millisecondes (ms) entre les paquets de données

  • Flux - nombre de flux durant la période spécifiée

  • Hôtes - nombre d'hôtes durant la période spécifiée

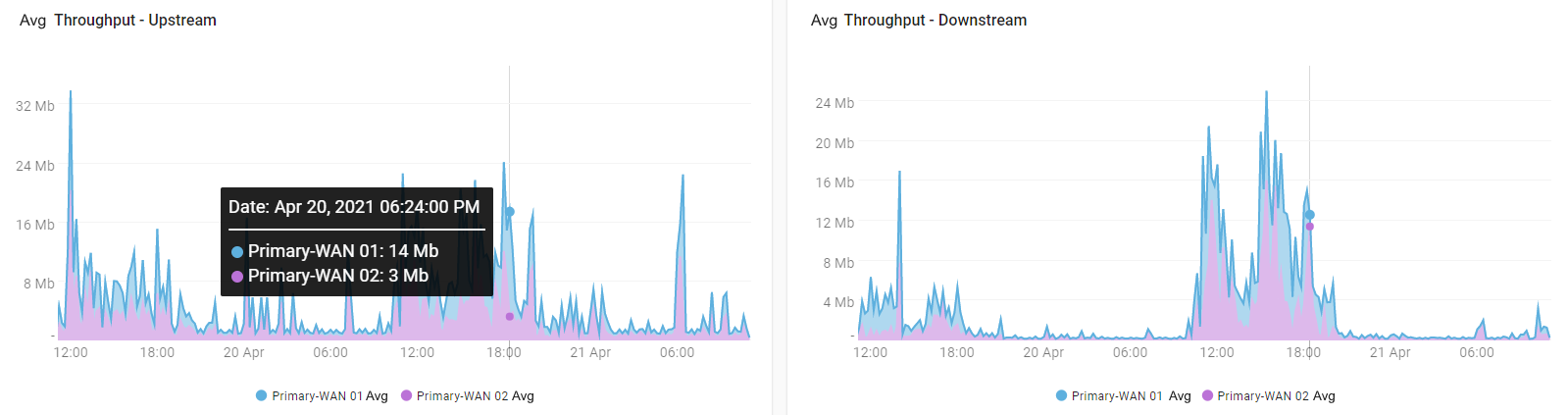

Ceci est un exemple des graphiques de Throughput :


Ces graphiques montrent des analyses relatives à la connexion du dernier kilomètre (en dehors du tunnel sécurisé) entre le site Socket et le Cato Cloud. Le but de ces données est de vous montrer la qualité du lien ISP vers le Cato Cloud :

  • Perte de paquets du dernier kilomètre - pourcentage de perte de paquets sur le dernier kilomètre en dehors du tunnel

  • Distance du dernier kilomètre - temps de trajet aller-retour (RTT) entre le site et la destination (c'est-à-dire le domaine ou l'adresse IP) en dehors du tunnel

    Pour plus d'informations sur la définition des domaines du dernier kilomètre, voir Surveillance du Dernier Kilomètre et Connectivité

Utilisation des graphiques de Socket Utilization

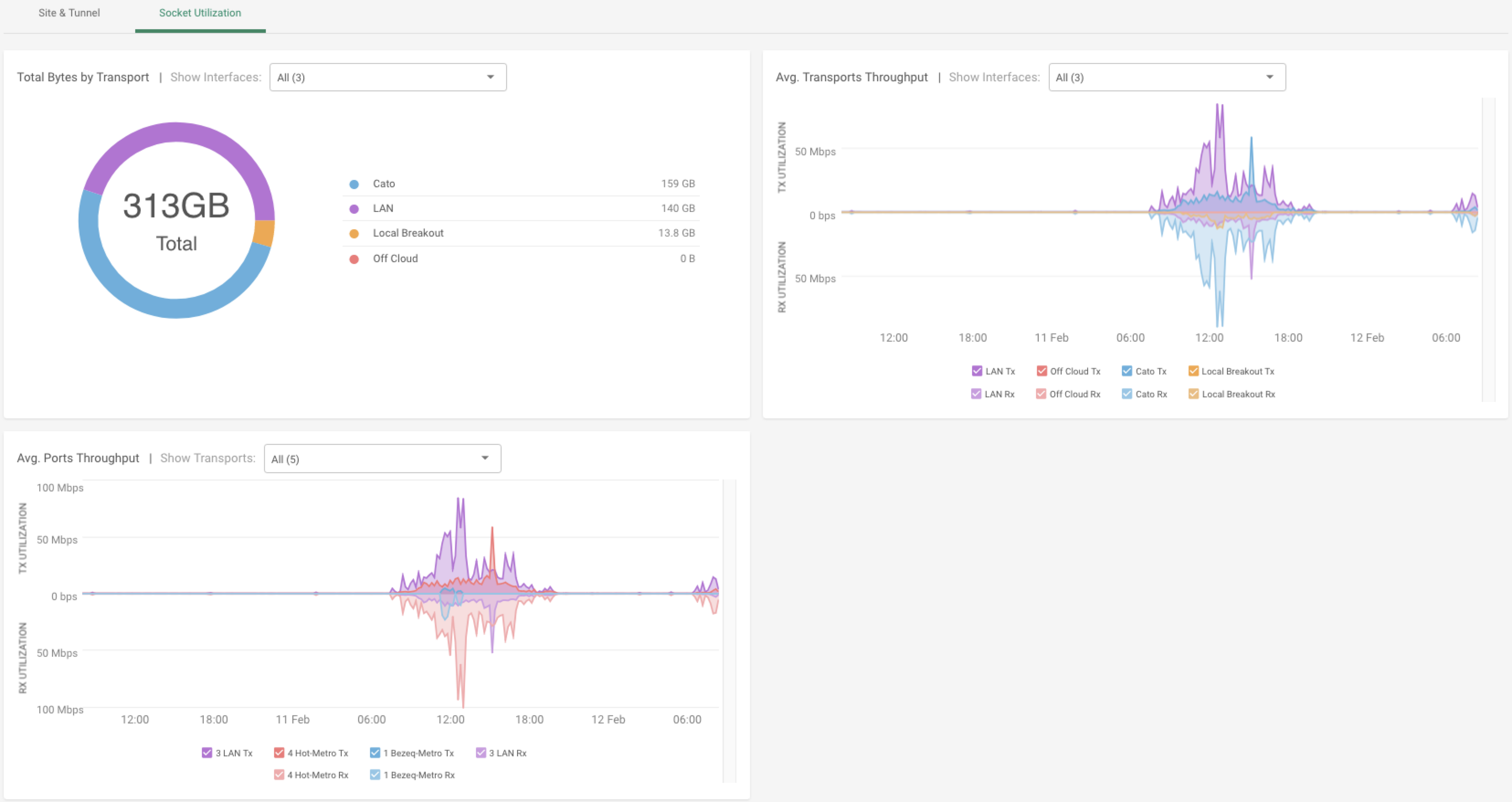

Les graphiques suivants affichent les données relatives à l'utilisation du port physique du Socket pour ses interfaces (LAN1, LAN2, WAN1, etc.) :


  • Octets totaux par transport - la quantité totale de données envoyées (Tx) et reçues (Rx) pour tous les types de transport sur vos différentes interfaces. Cela vous donne un aperçu de la quantité de trafic que vous envoyez vers le cloud, combien sur Internet, et plus encore. Vous pouvez filtrer l'information pour ne voir qu'une interface spécifique ou des interfaces, en utilisant le menu déroulant.

    • Cato - trafic envoyé via le Cato Cloud

    • Répartition locale - contournement et autre trafic envoyé directement à Internet, depuis le Socket

    • Hors-cloud - trafic WAN envoyé via Internet, et non via le Cato Cloud

    • Alt.WAN - trafic envoyé sur les liens Alt.WAN

    • LAN - inclut tout le trafic LAN (par exemple, LAN-LAG-Master et LAN-LAG-Members)

  • Moy. Débit par transport - la quantité de données envoyées et reçues par type de transport au fil du temps. Vous pouvez filtrer pour ne voir qu'une interface spécifique, et sélectionner les cases à cocher pour les types de transport à afficher.

  • Moy. Débit par port - la quantité de données envoyées et reçues par interface. Vous pouvez filtrer pour ne voir qu'un type de transport spécifique, et sélectionner les cases à cocher pour les interfaces à afficher.

Remarque

Remarque : Les données dans les graphiques sont de la perspective du Socket. C'est-à-dire, si quelqu'un dans le LAN télécharge un fichier, le Socket le montrera comme reçu (Rx) du Cato Cloud ou d'Internet, et transféré (Tx) à l'utilisateur.

Utilisation des Graphiques Matériels

Les graphiques suivants affichent des données relatives au matériel Socket pour un site :

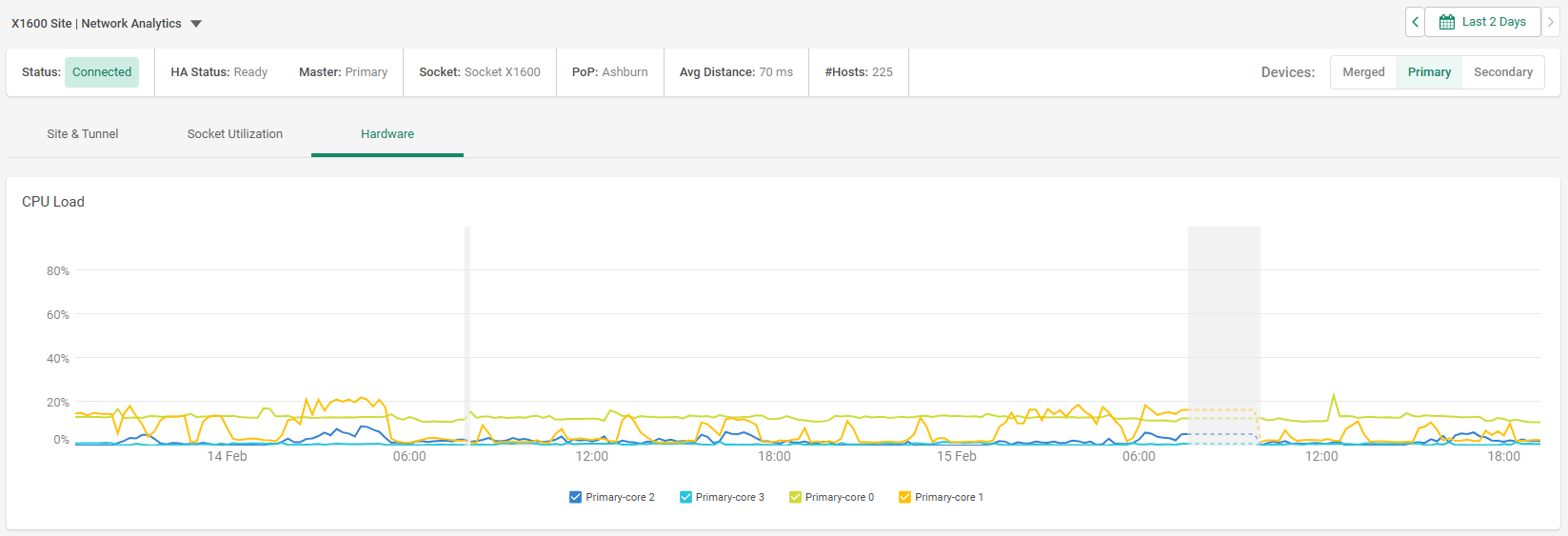

  • Charge CPU - Pourcentage d'utilisation pour chacun des cœurs du Socket pour la plage de temps définie. Si le site est configuré avec Haute Disponibilité (HA), vous pouvez afficher l'utilisation pour le Socket principal ou secondaire, ou fusionner les deux dans le graphique.


    Si vous remarquez une utilisation élevée de l'Utilisation du processeur de Socket, voici les étapes pour résoudre le problème :

    1. Accédez à l'Interface Web du Socket et sélectionnez l'onglet État HW.

    2. Vérifiez le pourcentage d'utilisation actuelle du processeur pour chaque cœur.

    3. Surveillez une utilisation constante du processeur supérieure à 90 %, car cela impactera directement les performances du Socket et entraînera une perte de paquets et une latence élevée.

    Si vous observez une utilisation élevée constante du processeur concomitante avec une perte de paquets réseau :

    1. Documentez quand l'utilisation élevée du processeur se produit.

    2. Notez quels cœurs subissent une utilisation élevée.

    3. Contacter le Support Cato pour assistance.

    Pour plus d'informations sur le dépannage de l'utilisation du processeur de Socket, voir Problèmes de Performance pour le Dépannage des Sites Socket.

    • Cette fonction nécessite des versions Socket minimales comme suit :

      • Pour les Sockets physiques - Version du Socket 21.1.18975

      • Pour les Sockets virtuels - Version du Socket 22

Utilisation des graphiques LTE

Les graphiques suivants affichent des données relatives au trafic de la connexion LTE, et sont disponibles sous l'onglet LTE de la page des analyses du site :

Remarque

Cet onglet est disponible uniquement pour les Sockets X1600 LTE.

  • Utilisation des données de l'interface cellulaire - la quantité de données envoyées et reçues sur la connexion LTE. Vous pouvez également filtrer pour les types de transport spécifiques dans le menu déroulant Afficher les transports.

  • Moy. Puissance du signal - la qualité de la connexion cellulaire au fil du temps.

  • Moy. RSRQ - la qualité du signal de référence reçu au fil du temps. Est utilisé avec Avg. RSRP pour déterminer la qualité globale de la connexion.

  • Moy. RSRP - la force du signal de référence reçu. Est utilisé avec Avg. RSRQ pour déterminer la qualité globale de la connexion.

  • Moy. RSSI - la qualité du signal que votre appareil reçoit d'un point d'accès ou routeur.

  • Moy. SINR - le rapport entre la force du signal et le bruit sur la ligne cellulaire.

Comparaison des analyses d'application et des analyses réseau

Les analyses et métriques pour la page des analyses d'application et les pages pour les analyses réseau (comme Réseau > Aperçu des sites) peuvent présenter une petite divergence parce que les données sont calculées différemment.

  • Pour les données d'analyses réseau (y compris la requête API de métriques des comptes) :

    • Les octets en amont et en aval sont comptés pour les paquets encapsulés (y compris la surcharge des en-têtes DTLS)

    • Les données en amont et en aval pour tous les flux relatifs au tunnel donné sont agrégées ensemble

  • Pour les données des analyses d'application :

    • Les octets en amont et en aval sont comptés pour les paquets non encapsulés (avant l'encapsulation DTLS).

    • Les données en amont et en aval sont affichées par application
