Analyse des données pour un site en temps réel

Cet article discute de la façon de surveiller et analyser les métriques de trafic pour un site en temps réel.

Vue d'ensemble

La page Surveillance du Site > Temps Réel montre les données d'analytique pour un site en temps réel. Vous pouvez afficher ces types de données réseau :

Transport - Données Réseau pour chaque transport similaire à la fenêtre Analytique Réseau, par exemple : Débit, Perte de paquets, Gigue, et ainsi de suite
QoS - Données réseau similaires à la fenêtre du Priority Analyzer, par exemple : débit pour chaque profil de Bandwidth Management, et MOS

Afficher la Page en Temps Réel

Pour afficher les analyses pour un site en temps réel :

Dans le menu de navigation, cliquez sur Network > Sites et sélectionnez le site.
Dans le menu de navigation, sélectionnez Site Monitoring > Real Time.

Analyse du transport en temps réel

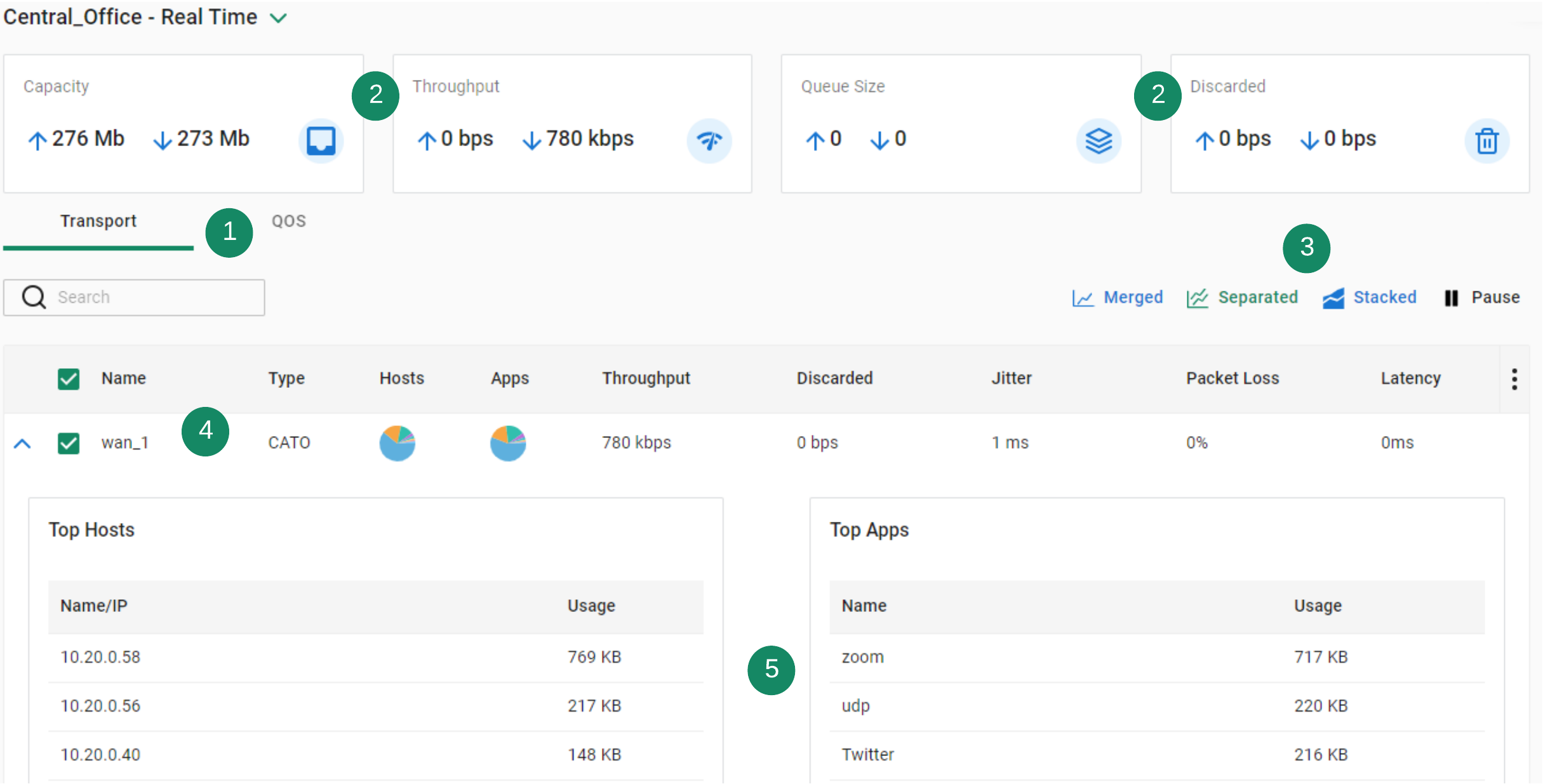

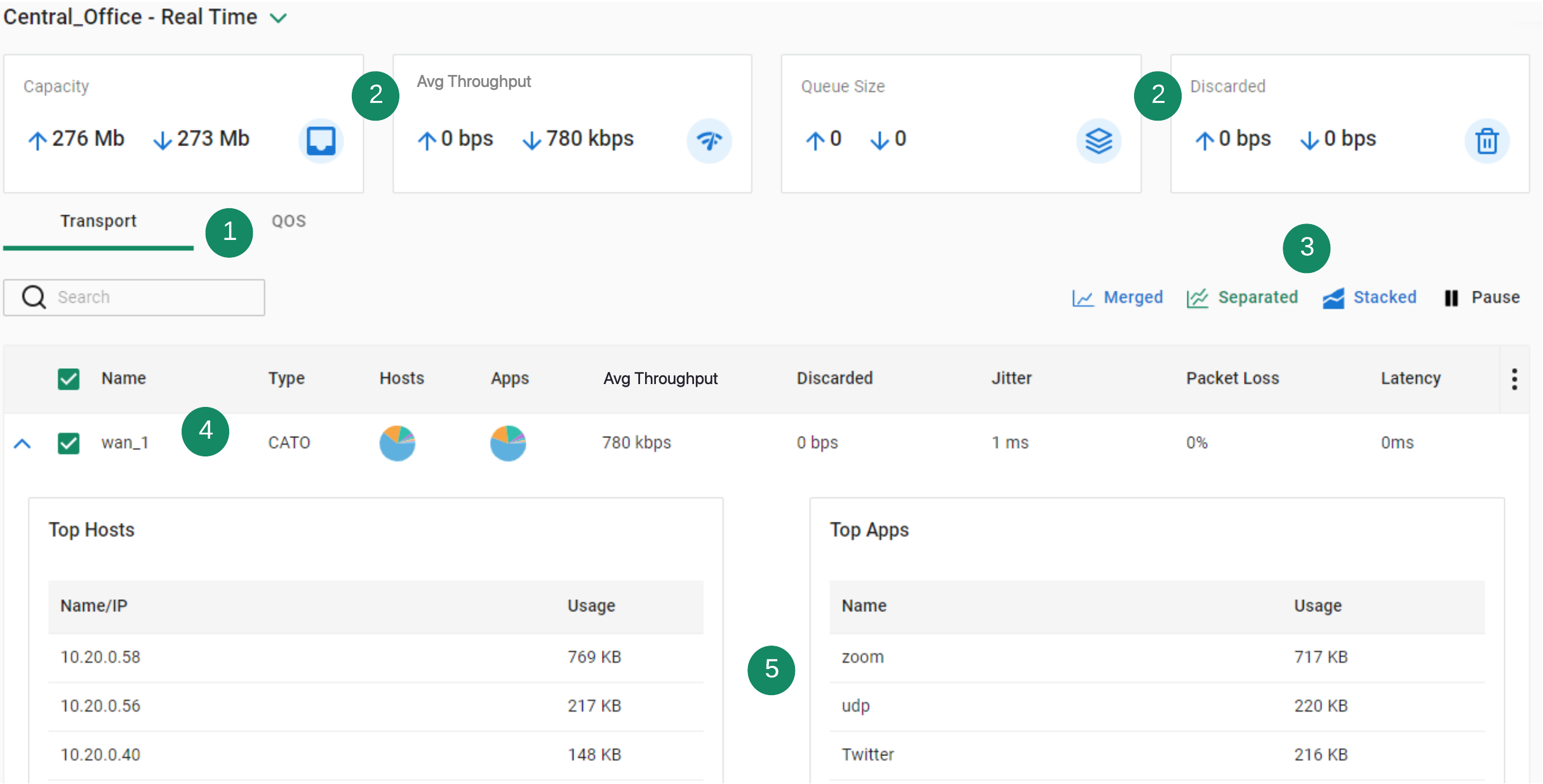

La section Transport se concentre sur les principaux hôtes et applications des liens de transport en temps réel. La moitié supérieure de la fenêtre affiche les métriques pour chaque lien, et la moitié inférieure montre les données dans des graphiques séparés. L'exemple suivant explique les sections de la page Transport en Temps Réel du Site :

Élément	Nom	Description
1	Onglets QoS et Transport	Cliquez sur l'onglet pertinent pour afficher les données de QoS ou de transport en temps réel.
2	Indicateurs généraux	Capacité - les métriques de capacité de lien dépendent de la Version du Socket pour le site comme suit : Sockets v21.x et supérieures - capacité totale des Liens WAN Cato (amont, aval) plus les Liens ALT WAN (amont seulement) sur le site Sockets v20.x et inférieures - capacité totale des Liens WAN Cato (amont, aval) plus les Liens ALT WAN (amont seulement) sur le site, moins le trafic système Cato (environ 9 % de la bande passante amont) Débit - débit total actuel (montant, descendant). Taille de la file d'attente - trafic (montant, descendant) mis en file d'attente par le moteur QoS dans un tampon en raison d'une congestion de la bande passante. Les paquets sont stockés jusqu'à ce que le moteur QoS puisse les envoyer (ou les écarter). Écartés - nombre actuel de paquets (montant, descendant) écartés par le moteur QoS en raison de la congestion.
3	Graphiques chronologiques du trafic de transport	Sélectionnez l'une des vues pour choisir comment les données sont affichées sur le graphique. Vous pouvez également mettre en pause le flux de données.
4	Liens de transport	Aperçu des données de trafic en temps réel pour chaque lien de transport.
5	Principaux hôtes et applications	Liste des principaux hôtes et applications avec le débit pour le lien.

Graphiques de transport en temps réel

La moitié inférieure de la section Transport montre des graphiques de connectivité pour les données liées au trafic à l'intérieur du tunnel sécurisé vers le Cato Cloud :

Distance - temps aller-retour entre le site et le Cato Cloud dans le tunnel
Débit moyen - débit montant et descendant moyen pour chaque lien (sur la durée du conteneur)
Jitter - différence de temps de retard en millisecondes (ms) entre les paquets de données
Écartés - nombre actuel de paquets (montant, descendant) écartés par le moteur QoS en raison de la congestion.
Pertes de paquets - pourcentage de perte de paquets sur le dernier kilomètre à l'intérieur du tunnel

Analyse QoS en temps réel

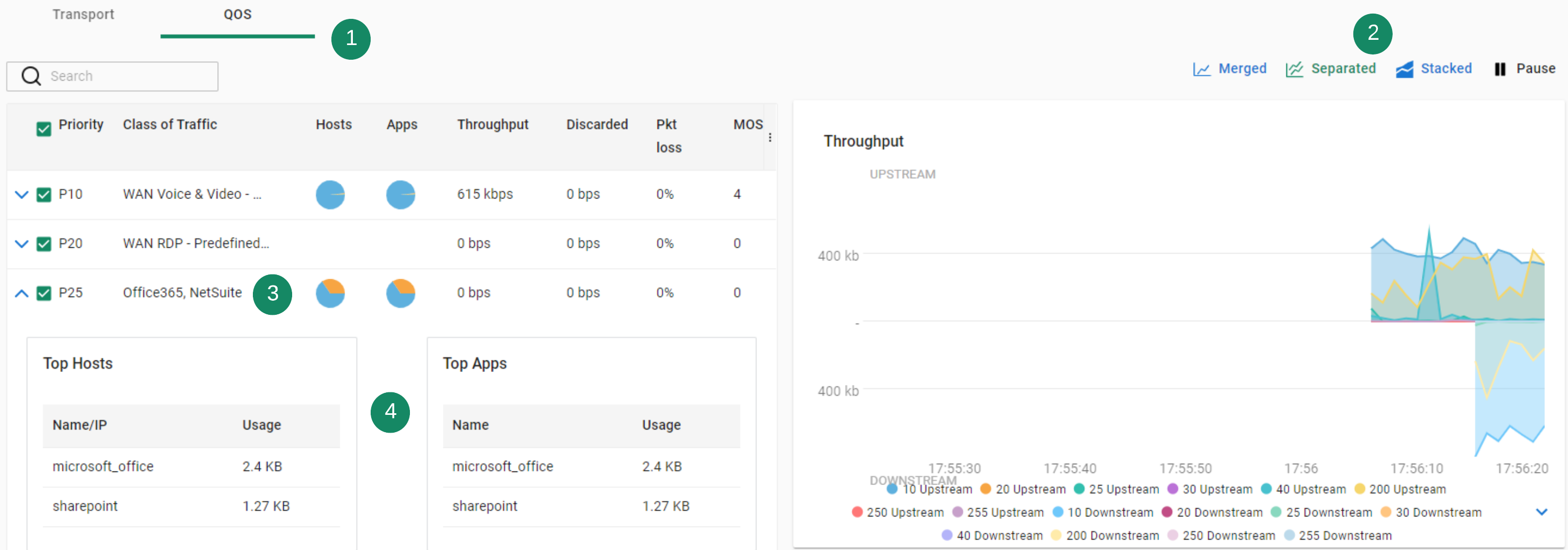

La section QoS se concentre sur les principaux hôtes et applications en temps réel pour les profils de Bandwidth Management QoS. L'exemple suivant explique les sections de la fenêtre QoS en temps réel pour le site :

Élément	Nom	Description
1	Onglets QoS et Transport	Cliquez sur l'onglet pertinent pour afficher les données de QoS ou de transport en temps réel.
2	Graphiques chronologiques du trafic de transport	Sélectionnez l'une des vues pour choisir comment les données sont affichées sur le graphique. Vous pouvez également mettre en pause le flux de données.
3	Profils de Gestion de la Bande Passante	Vue d'ensemble des données de trafic en temps réel pour chaque profil de Gestion de la Bande Passante. Cette section montre également la métrique suivante : Pertes de paquets - Perte de paquets du lien ISP de dernier kilomètre
4	Principaux hôtes et Principales applications	Liste des principaux hôtes et applications avec le débit pour le profil.
