Utilisation de l'application de gestion Cato pour ajouter des sites

Vue d'ensemble des sites Cato

Chaque site de votre compte peut être classé comme l'un de ces types de site :

  • Branche

  • Siège

  • Centre de données cloud

  • Centre de données

Les types de site servent à déterminer quelle icône est utilisée pour le site dans la fenêtre Ma Réseau - Topologie. Vous pouvez les utiliser pour identifier facilement les sites clés de votre compte. Les différents types de site ne sont pas fonctionnellement différents dans l'application de gestion Cato ou votre réseau. Cependant, vous ne pouvez définir qu'un seul centre de données pour le compte.

Pour chaque emplacement de bureau que vous connectez au Socket Cato, vous devez définir un site en fonction du type de connexion requis pour l'emplacement.

Les définitions de site incluent des informations générales de configuration, paramètres DNS et Hosts.

Le tableau suivant montre les configurations de fonctionnalités supplémentaires qui sont disponibles pour chaque type de socket :

Type de connexion

Multiple WAN

Contourner

Redirection de port local

Réseaux

Prise X1500

Oui

Oui

Oui

Complet

Socket X1700

Oui

Oui

Oui

Complet

Azure/AWS/ESX vSocket

Oui

Oui

Oui

Complet

IPsec IKEv1 (Cato-initié)

-

-

-

Partiel

IPSec IKEv2

-

-

-

Partiel

Ajouter un nouveau site

Pour chaque emplacement de bureau que vous connectez à l'application de gestion Cato, vous devez définir un site selon le type de connexion à l'emplacement. De plus, vous pouvez configurer les paramètres et fonctionnalités avancés.

Tous les paramètres de cette fenêtre peuvent être modifiés à tout moment.

La gamme native de LAN pour le site utilise le routage inter-domaines sans classe (CIDR) pour le sous-réseau. Les blocs CIDR /32 ne sont pas pris en charge.

Remarque

Note : Si deux sites ou plus dans votre compte Cato utilisent des plages d'adresses IP identiques, vous devez activer et configurer la Traduction de plage statique comme décrit dans Configuring System Settings for the Account.

Pour ajouter un nouveau site :

  1. Dans le menu de navigation, cliquez sur Réseau > Sites.

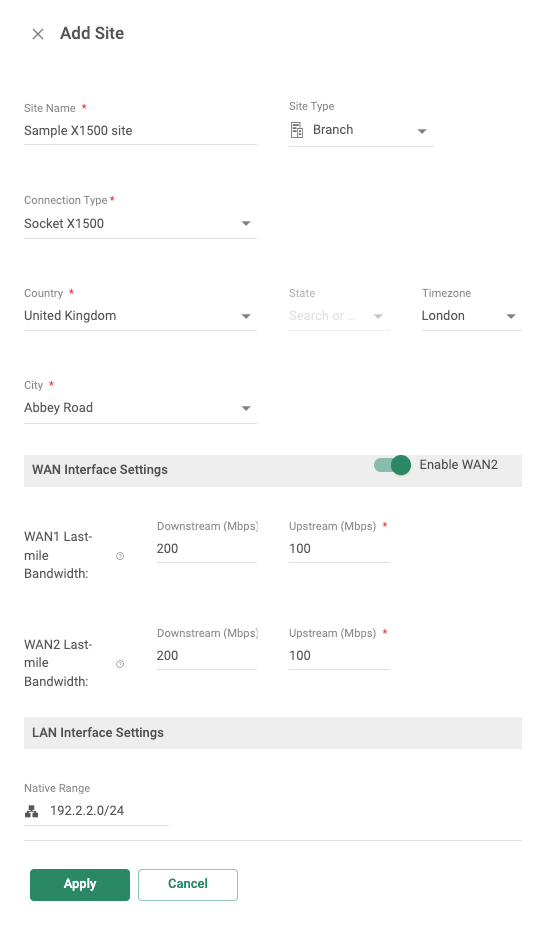

  2. Cliquez sur Nouveau. Le panneau Ajouter Site s'ouvre.


  3. Configurez les paramètres Généraux pour le site :

    1. Entrez le Nom du site.

    2. Sélectionnez le Type de site. Cette option détermine quelle icône est utilisée pour le site dans la fenêtre de Topologie.

    3. Sélectionnez le Type de connexion pour le site.

    4. Configurez le Pays, État, Fuseau horaire, et Ville pour définir la période pour la fenêtre de maintenance pour les mises à jour des Sockets.

      Si votre ville n'est pas listée, sélectionnez la ville la plus proche dans la liste. Cela garantit que le PoP le plus proche est automatiquement sélectionné pour de meilleures performances.

    5. Sélectionnez le Fuseau horaire.

      Pour les Sockets et vSockets, ce paramètre est utilisé pour définir la période pour la fenêtre de maintenance pour les mises à jour des Sockets.

  4. Dans la section Paramètres d'interface WAN, configurez les paramètres pour les Sockets :

  5. Si le site utilise un lien pour la connexion ISP secondaire, sélectionnez Activer WAN2.

  6. Pour les Sockets et vSockets, configurez les limites de bande passante pour le site :

    1. Entrez les valeurs (en Mbps) pour le Bande passante WAN1 et le Bande passante WAN2 pour la descente et la montée.

    2. Si nécessaire, répétez l'étape précédente pour le Bande passante WAN2.

  7. Dans la section Paramètres d'interface LAN, configurez la Gamme native de LAN pour le site.

  8. Sélectionnez la Licence appropriée en fonction de la région.

  9. Cliquez sur Appliquer.

    Le nouveau site est ajouté au compte.

Contrôler la bande passante d'un site

Vous pouvez utiliser l'Application de gestion Cato pour contrôler la bande passante montante et descendante maximale du Cato Cloud vers chaque site.

Configurez les paramètres de bande passante selon les termes de la licence du site Cato. Par exemple, si la licence du site est pour 100 Mbps, configurez chaque lien (montant et descendant) à 100 Mbps. Si la licence du site Cato a une valeur de bande passante plus élevée que celle du lien FAI, définissez la bande passante de chaque lien selon celle du FAI.

Vous pouvez définir des valeurs en nombres entiers ou inclure jusqu'à un chiffre après la virgule.

Pour les sites Socket avec plusieurs liens WAN, la licence est pour la bande passante agrégée de tous les liens WAN. Par exemple, pour une licence de site de 500 Mbps, nous recommandons de paramétrer chaque lien WAN à 250 Mbps. Cependant, il existe des situations où un FAI a une bande passante inférieure, donc WAN1 serait défini à 400 Mbps et WAN 2 à 100 Mbps.

Vous pouvez configurer les paramètres comme suit :

Sites Socket - Réseau > {site} > Paramètres du site > Socket

Sites IPsec - Réseau > {site} > Paramètres du site > IPsec > Tunnels primaires et secondaires
