Cet article décrit comment créer et gérer des profils de gestion de la bande passante dans l'application de gestion Cato pour aider à gérer et prioriser le trafic de votre réseau.

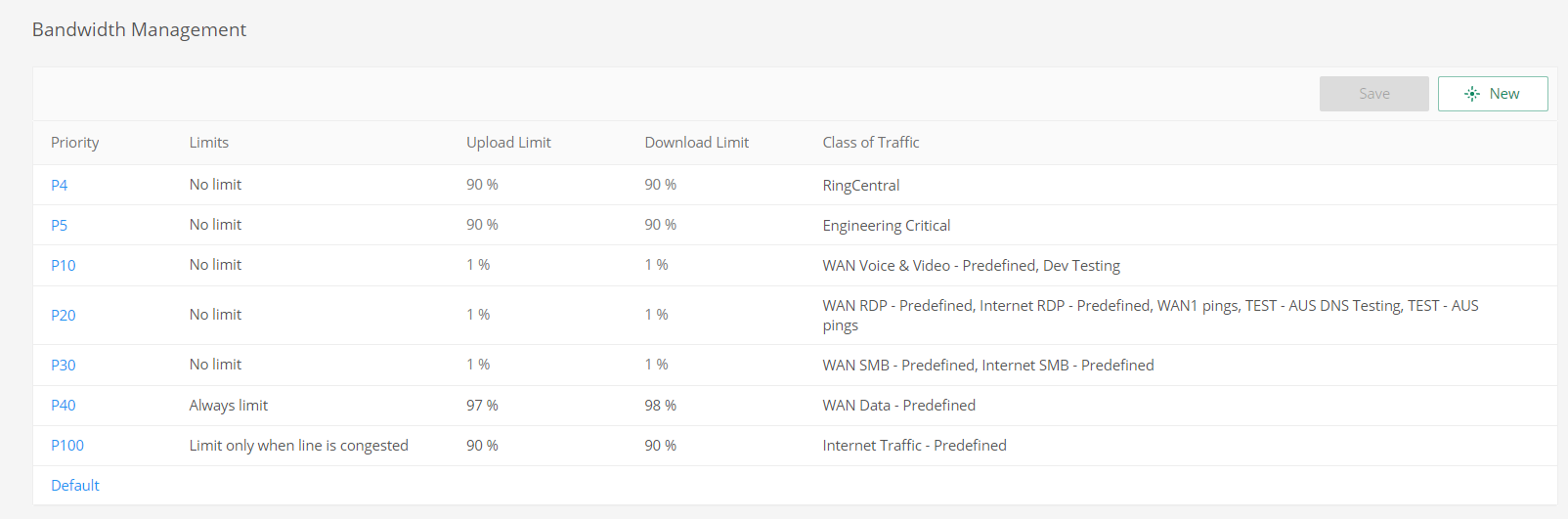

Les profils de gestion de la bande passante définissent comment mesurer et contrôler le trafic réseau basé sur des profils pour gérer et prioriser la bande passante montante/descendante selon une vitesse fixe ou un pourcentage de la bande passante totale. Par défaut, ces profils sont appliqués au niveau du compte plutôt que par site. Le tableau de gestion de la bande passante inclut des profils prédéfinis qui peuvent être modifiés au besoin. Des profils supplémentaires peuvent être ajoutés et configurés pour une plus grande granularité.
Les profils de gestion de la bande passante concernent le trafic de site et ne s'appliquent pas au trafic des utilisateurs distants avec le Client Cato.
Après avoir défini vos profils de Gestion de la Bande Passante, appliquez-les aux règles réseau (voir Configurer les règles réseau).
Remarque
Remarque : Pour vous assurer que les règles réseau sont configurées correctement, les règles de l'écran Gestion de la Bande Passante concernent l'ensemble du compte. Vous pouvez également créer des profils pour des sites et des interfaces spécifiques qui remplaceront les paramètres globaux.
Chaque profil vous permet de définir la priorité du trafic et les limites de bande passante qui contrôlent le QoS en fonction des classes de trafic.
La priorité établit le poids ou l'importance relative accordée à chaque profil de gestion de la bande passante.
Chaque profil reçoit un numéro de priorité allant de 2 à 254, qui détermine la priorité relative du trafic, telle que définie par la règle réseau. Les profils de moindre priorité (par exemple, P200 et supérieur) sont généralement réservés pour le trafic de moindre priorité comme les données de sauvegarde.
Les profils de QoS et les règles réseau peuvent être configurés globalement (niveau du compte), et adaptés avec autant de granularité que nécessaire (par exemple, au niveau du site).
Cato recommande d'utiliser l'unité de mesure % pour les profils de gestion de la bande passante au niveau du compte. Si vous devez configurer des profils pour des sites ou des interfaces spécifiques, nous vous recommandons d'utiliser Mbps au niveau du site (voir Remplacement des profils de gestion de la bande passante pour un site. Si vous entrez des valeurs montantes/descendantes supérieures à la vitesse de connexion réelle de votre lien ISP, le moteur QoS de Cato Socket sera inefficace.
Pour créer un profil de gestion de la bande passante pour votre compte :
-
Dans le menu de navigation, cliquez sur Réseau > Gestion de la Bande Passante.
-
Cliquez sur Nouveau. Le panneau Ajouter s'ouvre.
-
Configurez le profil de Gestion de la Bande Passante :
-
Priorité : Entrez une valeur entre 2 et 254.
-
Limites : Sélectionnez si et comment limiter la bande passante pour cette priorité comme suit :
-
Pas de Limite - ne pas imposer de limites de bande passante.
Remarque
Remarque : Sélectionner Pas de Limite peut potentiellement affamer le trafic avec des priorités inférieures.
-
Toujours Limiter - Appliquer toujours la limite selon les valeurs de Téléversement/Téléchargement définies ci-dessous.
-
Limiter uniquement lorsque la ligne est congestionnée - Appliquer la limite (selon les valeurs de téléversement/téléchargement définies ci-dessous) uniquement pendant les périodes de congestion de la ligne.
Remarque
Remarque : Lorsque le paramètre Limiter uniquement lorsque la ligne est congestionnée est appliqué au trafic lorsque la ligne est congestionnée, le débit peut dépasser la limite s'il y a de la bande passante disponible. Ceci est dû au Socket utilisant un algorithme de meilleur effort pour exploiter toute la bande passante du lien sans dépasser la limite de bande passante totale. Pour en savoir plus sur les algorithmes de mise en forme du trafic Socket et l'itération du meilleur effort de transmission, voir Partie 3 : Priorisation du trafic Socket et QoS.
-
-
Limite de téléversement et Limite de téléchargement : Entrez la limite et sélectionnez pourcentage (%) ou bande passante (Mbps).
-
-
Cliquez sur Appliquer. Le nouveau profil est ajouté au tableau de Gestion de la Bande Passante dans l'ordre défini par la priorité configurée.
-
Cliquez sur Sauvegarder. Le nouveau profil est enregistré.
Pour éditer un profil de gestion de la bande passante :
-
Dans le menu de navigation, cliquez sur Réseau > Gestion de la Bande Passante.
-
Cliquez sur le profil à éditer. Le panneau Modifier la bande passante s'ouvre.
-
Modifiez la/les valeur(s) au besoin.
-
Cliquez sur Appliquer. Les modifications sont mises à jour.
-
Cliquez sur Sauvegarder. Les modifications sont enregistrées.
Vous ne pouvez pas supprimer un profil de gestion de la bande passante si la priorité est actuellement affectée à une règle réseau.
