Accéder à la Socket WebUI

Vue d'ensemble de la Socket WebUI

La Socket WebUI affiche des options et informations directement liées à la Socket de Cato. Elle vous permet de configurer des paramètres et affiche des données qui ne sont pas disponibles dans l'Application de Gestion de Cato.

Remarque

Important ! Apporter des modifications dans la Socket WebUI peut avoir un impact significatif sur le réseau et est principalement destiné aux administrateurs Cato expérimentés.

Certaines des options et fenêtres de la Socket WebUI sont conçues pour le Support et un usage interne. Par exemple, l'onglet Logging est uniquement pour les données internes et ne contient pas de journaux clients. Utilisez l'écran Événements pour les journaux et événements liés à une Socket spécifique.

Internet Explorer est en fin de vie et n'est pas pris en charge pour utiliser la Socket WebUI, nous recommandons l'utilisation d'un autre navigateur.

Versions TLS prises en charge

Pour Sockets v9.1 et supérieur, seules les versions TLS 1.2 et 1.3 sont supportées pour le Socket WebUI.

Connexion à la Socket WebUI

Il existe plusieurs manières de se connecter à la Socket WebUI, accès centralisé ou accès local, et pour les sites vSocket également via Internet public. Avec l'accès centralisé, vous pouvez vous connecter automatiquement à la Socket WebUI depuis l'Application de Gestion de Cato sans entrer le mot de passe de la Socket WebUI. Vos identifiants de l'Application de Gestion de Cato sont utilisés pour s'authentifier à la Socket WebUI.

Avec l'accès local, vous pouvez utiliser l'adresse IP locale pour l'interface LAN de la Socket pour vous connecter à la Socket WebUI. Pour cette option, vous devez avoir une connectivité IP à l'IP locale de la Socket, et vous authentifier avec les identifiants de la Socket WebUI.

Si nécessaire, vous pouvez attribuer une adresse IP publique à l'interface MGMT d'un vSocket pour accéder à la Socket WebUI via Internet public. Cato recommande fortement d'utiliser une politique de sécurité entrante pour restreindre l'accès aux adresses IP sources spécifiques et HTTPS (TCP/443) uniquement.

Connexion à la Socket WebUI depuis l'Application de Gestion de Cato

Les administrateurs avec des permissions d'éditeur peuvent se connecter automatiquement à la Socket WebUI depuis l'Application de Gestion de Cato.

Pour se connecter à la Socket WebUI depuis l'Application de Gestion de Cato :

  1. Depuis le menu de navigation, cliquez sur Réseau > Sites et sélectionnez le site.

  2. Depuis le menu de navigation, cliquez sur Configuration du Site > Socket.

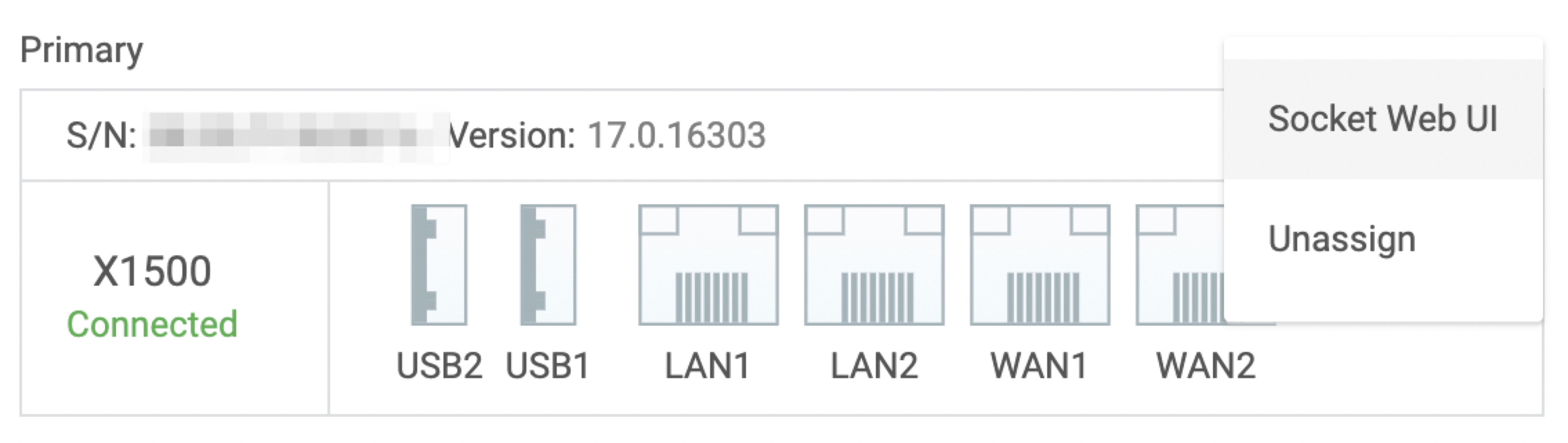

  3. Depuis le menu Actions de la socket, sélectionnez Socket WebUI.

Le navigateur ouvre un nouvel onglet et se connecte à la Socket WebUI.


La Socket WebUI se déconnecte automatiquement lorsque la fenêtre est inactive pendant plus de 10 minutes.

Connexion à la Socket WebUI via le Réseau

Utilisez les identifiants de la Socket WebUI pour vous connecter depuis un navigateur Internet en utilisant l'adresse IP de la Socket.

Pour vous connecter à la Socket WebUI depuis un navigateur Internet :

  1. (Pour un site Socket unique) Localisez l'adresse IP pour l'interface LAN de la Socket :

    1. Depuis le menu de navigation, sélectionnez Réseau > Sites, et sélectionnez le site.

    2. Depuis le menu de navigation, cliquez sur Paramètres du Site > Réseaux.

    3. Localisez la ligne pour la plage Native.

    4. Le paramètre IP Locale affiche l'adresse IP pour la Socket WebUI.

  2. (Pour un site HA) Localisez l'adresse IP de gestion pour la Socket :

    1. Depuis le menu de navigation, sélectionnez Réseau > Sites, et sélectionnez le site.

    2. Depuis le menu de navigation, sélectionnez Configuration du Site > Socket.

    3. Développez la section Haute Disponibilité, et localisez les paramètres IP de Gestion Web pour la Socket concernée.

  3. Depuis un navigateur Internet, entrez l'URL suivante : https://[l'adresse IP de votre Socket de Cato].

    Par exemple, https://10.0.0.15

  4. Entrez les identifiants de connexion pour la Socket WebUI.

Remarque

Remarque : La politique de mot de passe pour les Sockets de Cato est que vous devez changer le mot de passe tous les 90 jours. Après 90 jours, le mot de passe expire et la fenêtre de connexion pour la Socket WebUI vous invite à vous authentifier et à entrer un nouveau mot de passe.

Connexion à la Socket WebUI localement pour une nouvelle Socket ou une Socket réimaginée

Cette section explique comment se connecter à la Socket WebUI via un réseau local, pour les nouvelles Sockets ou les Sockets qui ont été réimaginées et réinitialisées aux paramètres par défaut d'usine.

Pour vous connecter à la Socket WebUI localement pour une nouvelle Socket ou une Socket réimaginée :

  1. Si nécessaire, préparez-vous à connecter la Socket avec un ordinateur.

    1. Utilisez un câble Ethernet pour connecter une interface de l'ordinateur au port approprié pour le modèle de Socket :

      • Socket X1500 - port 2 (LAN2)

      • Socket X1600 - port 8

      • Socket X1700 - port MGMT

    2. Configurez l'interface sur l'ordinateur avec une adresse IP statique qui est sur le même sous-réseau que l'interface LAN2 ou MGMT :

      • Adresse IP : 169.254.1.2

      • Masque de sous-réseau : 255.255.0.0

  2. Depuis un navigateur Internet, allez sur https://169.254.100.1

  3. Entrez les identifiants de connexion initiaux de la Socket :

    • Nom d'utilisateur : admin

    • Mot de passe : admin

Changement du mot de passe initial

Le mot de passe initial pour une Socket est admin. Après vous être connecté à la Socket pour la première fois, vous devez changer le mot de passe. Pour plus d'informations sur :

Pour changer le mot de passe initial de la Socket :

  1. Connectez-vous à la Socket WebUI avec ces identifiants :

    • Nom d'utilisateur : admin

    • Mot de passe pour la Socket physique : admin

    • Mot de passe pour AWS vSocket : ID de l'instance pour le VM vSocket

    • Mot de passe pour Azure vSocket : ID de VM

  2. Changez le mot de passe comme demandé.

Afficher l'État du Lien

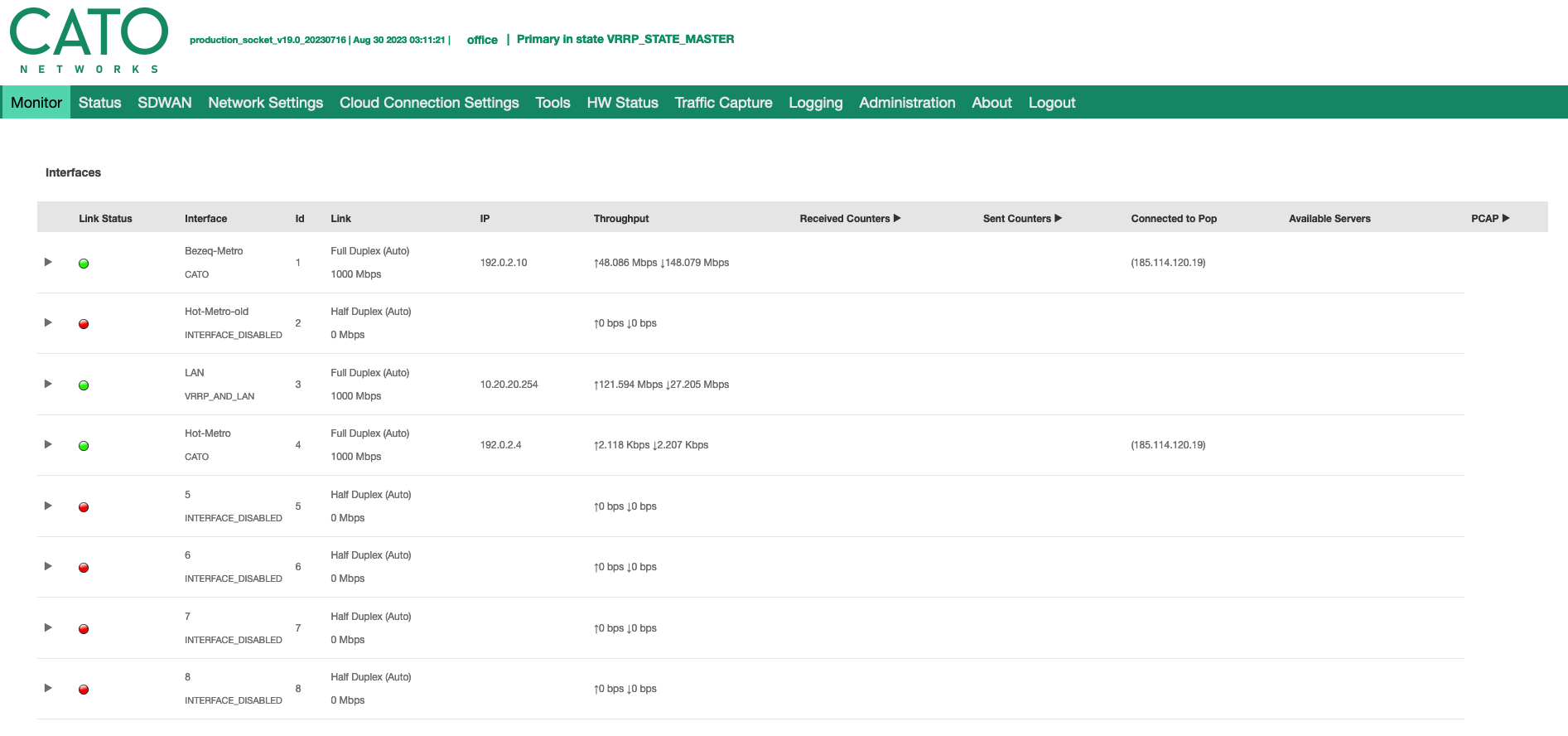

L'onglet Moniteur dans la Socket WebUI montre l'état pour chaque lien de la Socket.

Pour afficher le message d'état pour un lien :

  • Cliquez sur l'icône de lien.

    La fenêtre s'ouvre et montre plus d'informations sur l'état du lien.

Comprendre les Icônes d'État du Lien

La colonne État du Lien possède une icône colorée qui indique l'état du lien de la Socket. Le État du Média est pour les liens USB et indique si le dispositif USB est branché ou débranché. Cette section décrit les détails de chaque icône d'état du lien.


  • Vert - Le lien est actif et connecté au Cato Cloud

  • Orange - Le lien est actif et a une adresse IP, mais ne peut pas se connecter au Cato Cloud. Voir ci-dessous, Dépannage d'un problème de connectivité de lien

  • Violet - Le lien est actif, mais n'a pas d'adresse IP (par exemple, un serveur DHCP n'a pas attribué d'adresse IP à ce lien)

  • Rouge - Le lien est inactif

  • Gris - Le lien est inactif et l'état du média est débranché

Dépannage d'un problème de connectivité de lien

Quand une icône de statut de lien est orange, il y a un problème de connectivité avec ce lien. Les problèmes les plus courants sont :

  • Le lien a une connectivité Internet, mais il y a des problèmes avec le serveur DNS

  • Le lien n'a pas de connectivité Internet

La procédure suivante suggère des étapes pour aider à identifier le problème de connectivité avec le lien spécifique. Depuis un hôte, résolvez une requête DNS vers un FQDN populaire. Ensuite, utilisez le Socket WebUI pour ping ce FQDN depuis le lien Socket spécifique. Si le lien Socket ne peut pas ping le FQDN avec succès, il y a probablement un problème avec le serveur DNS.

Pour dépanner un lien avec une icône de statut orange :

  1. Depuis un hôte derrière le lien, à partir de l'interface de ligne de commande, complétez une recherche DNS d'un nom d'hôte populaire. Par exemple, dnslookup www.yahoo.com

    • S'il n'y a pas de réponse à cette commande, il y a un problème de connectivité Internet. Veuillez contacter votre FAI (Fournisseur d'Accès Internet).

  2. Connectez-vous au Socket WebUI.

  3. Dans la barre de menu, sélectionnez Outils.

  4. Dans Nom d'hôte/IP, saisissez une adresse IP que vous avez reçue de la commande de recherche DNS à l'étape 1.

  5. Depuis Route via, sélectionnez le lien avec l'icône de statut orange pour le trafic direct. Par exemple, WAN 01 directement.

  6. Cliquez sur Ping.

    • Si le ping est réussi, il n'y a pas de problèmes de connectivité Internet pour ce lien.

    • Sinon, il y a un problème de connectivité Internet. Veuillez contacter votre FAI.

  7. Changez le Nom d'hôte/IP au FQDN du nom d'hôte de l'étape 1. Par exemple, www.yahoo.com.

  8. Cliquez sur Ping.

    • Si le ping est réussi, alors ce lien peut résoudre des requêtes DNS. Veuillez contacter le support Cato.

    • Sinon, il y a un problème avec le serveur DNS pour ce lien. Continuez avec les suggestions ci-dessous.

  9. Pour enquêter sur les problèmes possibles pour le serveur DNS de ce lien :

    1. Assurez-vous que les serveurs DNS dans l'onglet Paramètres Réseau de l'interface WebUI de Socket sont configurés correctement.

    2. Votre FAI permet-il la résolution DNS pour ce lien et cette adresse IP ? Vérifiez la recommandation pour votre FAI et essayez à nouveau les étapes ci-dessus.

    3. Assurez-vous que le port 53 n'est pas bloqué par un pare-feu ou le FAI.

      Si vous souhaitez de l'aide, ou si le problème persiste, veuillez contacter le support Cato.
