Surveillance d'un site avec un instantané

L'écran Instantané affiche les données pour la connexion entre le site et le Cato Cloud.

Affichage de l'écran Instantané

Pour afficher les métriques d'un site :

Dans le menu de navigation, cliquez sur Network > Sites et sélectionnez le site.
Dans le menu de navigation, cliquez sur Site Monitoring > Snapshot.

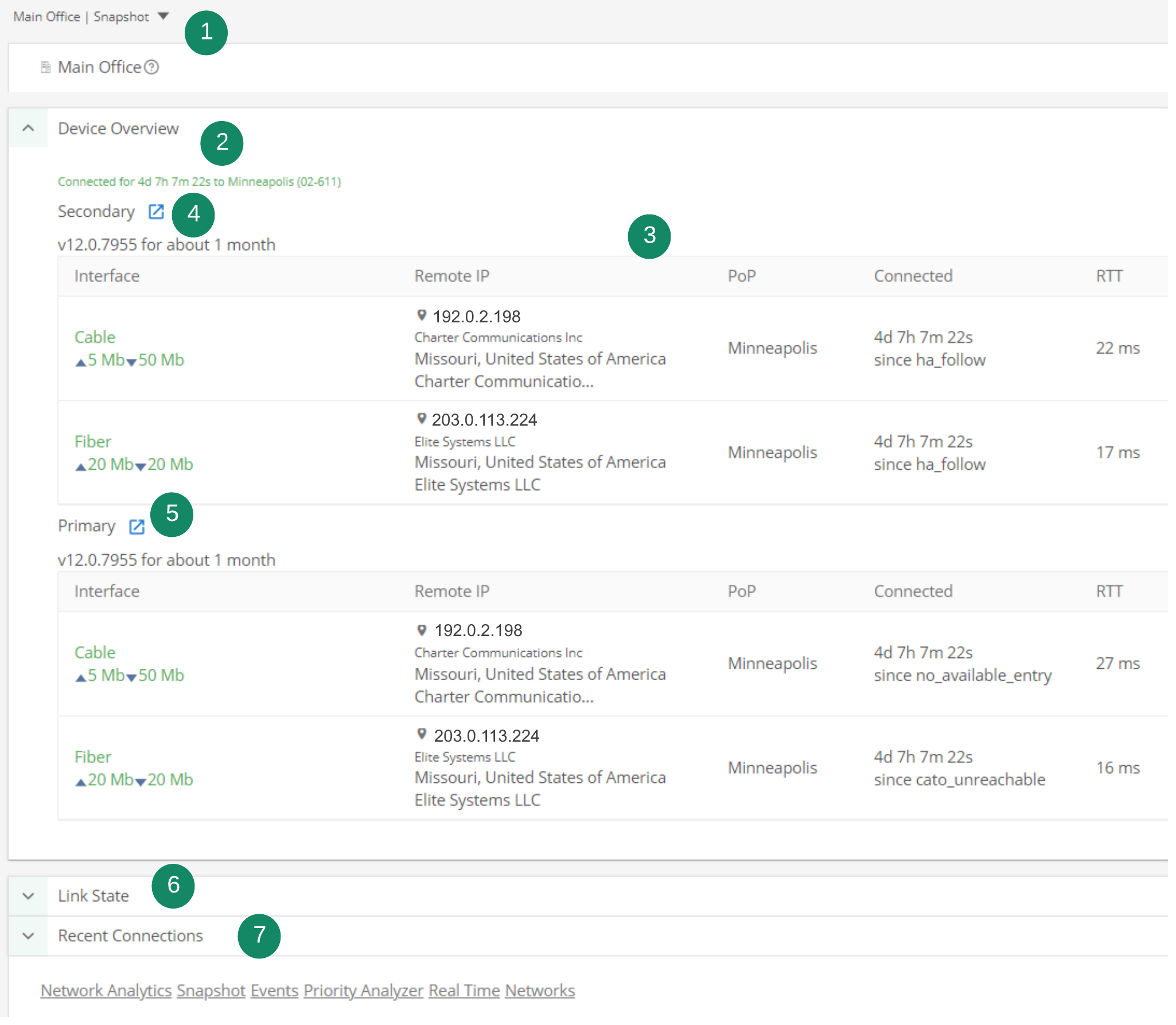

Cet exemple et le tableau qui suit expliquent les champs de la fenêtre Instantané :

Élément	Nom	Description
1	Instantané du site	Sélectionnez le site qui affiche les données de métriques
2	Vue d'ensemble de l'appareil	Affiche des informations sur les Sockets pour le site
3	Données du Socket	Affiche des données sur le Socket et les FAI pour le Socket
4	WebUI du Socket pour le Socket secondaire	Accès à distance à l'interface WebUI du Socket pour le Socket secondaire Non affiché pour les sites IPsec
5	WebUI du Socket pour le Socket primaire	Accès à distance à l'interface WebUI du Socket pour le Socket primaire Non affiché pour les sites IPsec
6	État du lien	Développez cette section pour obtenir des données sur les liaisons LAN Non affiché pour les sites IPsec
7	Connexions récentes	Développez cette section pour obtenir des données historiques sur la connexion du site au Cato Cloud

Primaire et Secondaire - Socket primaire ou secondaire pour ce site
Interface - Informations sur le FAI pour le lien
IP distant - Adresse IP du PoP auquel le lien est connecté
PoP - Emplacement physique du PoP de Cato
Connecté - Durée pendant laquelle le site est continuellement connecté à ce PoP
- Affiche la raison pour laquelle le Socket a initié la connexion à ce PoP
RTT - temps d'aller-retour entre le site et le PoP

Les champs État du lien affichent les données suivantes sur les liaisons Socket :

Primaire et Secondaire - Socket primaire ou secondaire pour ce site
Lien - port sur le Socket
Statut - montre si le lien est Actif ou Inactif
Média connecté - Oui indique que le câble est connecté au port
Vitesse du lien - Négociation automatique, ou la vitesse maximale configurée pour le lien dans l'interface WebUI du Socket
Duplex - Négociation automatique, ou le duplex configuré pour le lien dans l'interface WebUI du Socket

IP distant - Adresse IP du PoP auquel le lien est connecté
De - Lien qui s'est connecté au PoP
PoP - Emplacement physique du PoP de Cato
Durée - Durée pendant laquelle le site est continuellement connecté à ce PoP
Dernière mise à jour - Durée depuis que le Socket a reçu une mise à jour du PoP
