Cet article décrit les fonctionnalités qui vous aident à gérer les Sockets de Cato configurés pour votre compte :
-
Utilisez la page Socket dans l'Application de Gestion Cato (ou le Socket WebUI) pour gérer un Socket depuis un site, puis le réassigner à un autre
-
Changement du mot de passe du Socket depuis le Socket WebUI
-
Comprendre les certificats du Socket WebUI
-
-
Utiliser le bouton de réinitialisation du Socket pour :
-
Réinitialiser le mot de passe du Socket
-
Désassigner le Socket du site
-
Vous pouvez utiliser l'écran de Socket pour gérer vos Sockets pour un site, et il affiche une vue d'ensemble détaillée des ports de chaque Socket et de leur état. Vous pouvez également activer et désactiver les ports.
Il est possible d'assigner et de désassigner des Sockets pour un site via cette page. Après avoir désassigné un Socket, il est automatiquement réinitialisé aux paramètres d'usine par défaut. Lorsque vous assignez un Socket à un site, l'Application de Gestion de Cato envoie les paramètres au Socket et écrase toutes les configurations manuelles.
Pour désassigner un Socket d'un site :
-
Dans le menu de navigation, cliquez sur Network > Sites, et sélectionnez le site avec le Socket que vous désassignez.
-
Dans le menu de navigation, cliquez sur Site Configuration > Socket.
-
Dans le menu Actions du site que vous désassignez, sélectionnez Unassign.
Une fenêtre d'avertissement s'ouvre.
-
Cliquez sur OK.
Le Socket est désassigné du site. Le compte reçoit une nouvelle Notification pour activer un nouveau Socket.
Pour assigner un Socket à un site :
-
Cliquez sur l'icône de notification
.
-
Dans le panneau Notifications, cliquez sur Activate New Socket.
Le message affiche le numéro de série (S/N) pour chaque Socket disponible.
-
Cliquez sur Accept.
La fenêtre Assign Socket to a Site s'ouvre.
-
Dans le menu déroulant, sélectionnez le site pour le Socket.
Remarque
Remarque : Si No Results apparaît dans la fenêtre, cliquez sur Cancel et assurez-vous d'avoir sélectionné le bon type de Socket dans le champ Connection Type pour le site.
-
Cliquez sur Continue.
Le Socket est ajouté au site.
Dans certains scénarios, il peut être nécessaire de changer les rôles HA assignés à vos Sockets. Par exemple, si votre Socket secondaire a une meilleure performance que le principal.
Remarque
Remarque : Cato recommande de changer manuellement le rôle HA pendant une fenêtre de maintenance ou en dehors des heures de bureau car ce processus entraînera un temps d'arrêt minimal.
Les certificats du Socket WebUI ont une TTL (Durée de vie) de 300 jours. Lorsqu'un Socket est démarré, redémarré ou mis à niveau, Cato vérifie quand le certificat du Socket WebUI doit expirer. Si le certificat doit expirer dans les 90 jours, un nouveau certificat est généré. Autrement dit, si vous n'avez pas mis à niveau ou redémarré votre Socket au cours des 210 derniers jours, vous recevrez un nouveau certificat.
Par conséquent, si vous souhaitez mettre à jour le certificat hors de la fenêtre de mise à niveau du compte, redémarrez le Socket. Prenez en compte que le redémarrage du Socket entraînera une interruption temporaire de votre réseau, pendant que le Socket redémarre et se reconnecte au PoP.
Remarque
Remarque : Dans une paire HA, si vous souhaitez redémarrer les Sockets, Cato recommande de redémarrer d'abord le Socket secondaire, puis de redémarrer le principal. Cela signifierait qu'en basculement vers le secondaire, il sera mis à jour avec le nouveau certificat, tandis que le principal se mettra à jour avec le nouveau certificat.
Il existe certaines situations où, après avoir utilisé l'Application de Gestion de Cato pour désassigner un Socket, vous ne pouvez alors pas assigner ce même Socket à un site différent. Par exemple, si le Socket a été déconnecté de Cato Cloud avant de cliquer sur Unassign. Dans ce cas, utilisez le Socket WebUI pour désassigner le Socket et réinitialiser les paramètres du Socket, puis vous pouvez utiliser l'Application de Gestion de Cato pour l'assigner à un site différent. Le Socket reste à la même version matérielle.
Utilisez uniquement le Socket WebUI pour désassigner un Socket après avoir effectué la procédure de désassignation dans l'Application de Gestion de Cato (voir ci-dessus).
Pris en charge depuis Socket v15 et supérieur.
Pour utiliser le Socket WebUI pour désassigner un Socket :
-
Connectez-vous localement au Socket WebUI, consultez Accessing the Socket WebUI.
-
Dans l'onglet Administrations, cliquez sur Unassign.
Vous pouvez changer le mot de passe du Socket depuis le Socket WebUI.
La politique de mot de passe pour les Sockets de Cato est que vous devez changer le mot de passe tous les 90 jours. Après 90 jours, le mot de passe expire et la fenêtre de connexion du Socket WebUI vous invite à vous authentifier et à entrer un nouveau mot de passe. Le nouveau mot de passe ne peut pas être le même que les trois mots de passe précédents.
Pour changer le mot de passe du Socket depuis le Socket WebUI :
-
Dans le menu de navigation, cliquez sur Network > Sites et sélectionnez le site.
-
Dans le menu de navigation, cliquez sur Site Configuration > Socket.
-
Dans le menu Actions du socket, sélectionnez Socket WebUI.
Le navigateur ouvre un nouvel onglet et se connecte au Socket WebUI.
-
Dans la barre de menu, sélectionnez Administration.
-
Dans la section Administrator Password, entrez le mot de passe actuel et le nouveau.
-
Cliquez sur Confirm. Le mot de passe du Socket est changé.
Vous pouvez utiliser le bouton de réinitialisation du Socket pour effectuer ces actions sur le Socket physique :
-
Réinitialiser le mot de passe administrateur au mot de passe par défaut d'usine (admin), ce qui n'a aucun impact sur le trafic réseau
-
Réinitialiser le Socket aux paramètres par défaut
Après avoir physiquement réinitialisé un Socket, si vous souhaitez le réassigner à un site différent, désassignez le Socket du site d'origine (voir ci-dessus Gestion des Sockets de Cato pour un Site).
Vous devez avoir un accès physique au Socket pour effectuer ces actions de réinitialisation. Assurez-vous d'appuyer et de maintenir le bouton de réinitialisation pour les actions de réinitialisation, au lieu d'appuyer plusieurs fois sur le bouton.
Remarque
Remarque : Vous devez utiliser un trombone et enfoncer le bouton à l'intérieur du trou pour le modèle de Socket pertinent. Pour plus d'informations sur l'identification du modèle de Socket correct, voir Aperçu de la Réimagerie des Sockets Cato.
Pour réinitialiser le mot de passe admin sur le Socket:
-
Modèles de Socket X1500 et X1500B - Appuyez et maintenez le bouton F/D pendant environ 10 secondes. Le mot de passe est réinitialisé à la valeur par défaut : admin.
-
Modèles de Socket X1600 et X1600 LTE - Appuyez et maintenez le bouton Reset/FD pendant environ 10 secondes. Le mot de passe est réinitialisé à la valeur par défaut : admin.
-
Modèles de Socket X1700 - Appuyez et maintenez le bouton FD pendant environ 10 secondes. Le mot de passe est réinitialisé à la valeur par défaut : admin.
-
Modèles de Socket X1700B - Appuyez et maintenez le bouton Reset/FD pendant environ 10 secondes. Le mot de passe est réinitialisé à la valeur par défaut : admin.
Pour réinitialiser le Socket aux paramètres par défaut
Remarque
Remarque : Ce qui suit doit être utilisé uniquement si le tunnel Cato est indisponible et que vous ne pouvez pas accéder à l'application de gestion Cato.
-
Modèles de Socket X1500 et X1500B - Appuyez et maintenez le bouton de réinitialisation pendant environ 30 - 35 secondes. Le Socket est réinitialisé aux paramètres par défaut et les configurations sont effacées. Pour désassigner le Socket d'un site, consultez ci-dessus Gestion des Sockets Cato pour un Site.
-
Modèles de Socket X1600 et X1600 LTE - Appuyez et maintenez le bouton Reset/FD pendant environ 30 - 35 secondes. Le Socket est réinitialisé aux paramètres par défaut et les configurations sont effacées. Pour désassigner le Socket d'un site, consultez ci-dessus Gestion des Sockets Cato pour un Site.
-
Modèles de Socket X1700 - Appuyez et maintenez le bouton FD pendant environ 30 - 35 secondes. Le Socket est réinitialisé aux paramètres par défaut et les configurations sont effacées. Pour désassigner le Socket d'un site, consultez ci-dessus Gestion des Sockets Cato pour un Site.
En appuyant sur le bouton Reset, le Socket s'allume et s'éteint.
-
Modèles de Socket X1700B - Appuyez et maintenez le bouton Reset/FD pendant environ 30 - 35 secondes. Le Socket est réinitialisé aux paramètres par défaut et les configurations sont effacées. Pour désassigner le Socket d'un site, consultez ci-dessus Gestion des Sockets Cato pour un Site.
Traceroute est utilisé pour identifier les routeurs (étapes) entre une source et une destination. Traceroute fonctionne en envoyant d'abord un paquet à l'adresse IP de destination avec une valeur de durée de vie (TTL) de 1. Lorsque le paquet atteint le premier routeur sur le chemin, le routeur décrémente le TTL de 1. Comme le nouveau TTL est 0, le routeur laisse tomber le paquet et répond avec un message ICMP de durée de vie dépassée provenant de sa propre adresse IP. Traceroute a maintenant l'adresse IP du premier routeur sur le chemin, il envoie donc un autre paquet avec la valeur TTL de 2 (le TTL original incrémenté de 1), et le deuxième routeur sur le chemin répond avec un message de TTL dépassé.
Ce processus est répété jusqu'à ce que le traceroute atteigne l'adresse IP de destination. Il y a un minuteur de 60 secondes pour compléter le traceroute et un maximum de 20 étapes.
Choisissez le lien du Socket que vous utilisez pour exécuter le traceroute et entrez le nom d'hôte ou l'adresse IP de destination.
Voici les types de liens de Socket avec lesquels vous pouvez exécuter traceroute :
-
LAN - Les paquets sont envoyés en utilisant le réseau LAN interne pour le site.
-
ALT WAN - Les paquets sont envoyés en utilisant l'Alt. Tunnel WAN sur le réseau MPLS.
-
WAN via Cato - Les paquets sont envoyés en utilisant un tunnel sur le Cato Cloud.
-
WAN <ISP> directement - Les paquets sont envoyés en utilisant un tunnel sur Internet directement vers l'ISP. Le Cato Cloud est contourné.
Pour exécuter traceroute depuis le lien de Socket :
-
Depuis le menu de navigation, cliquez sur Network > Sites et sélectionnez le site.
-
Depuis le menu de navigation, cliquez sur Site Configuration > Socket.
-

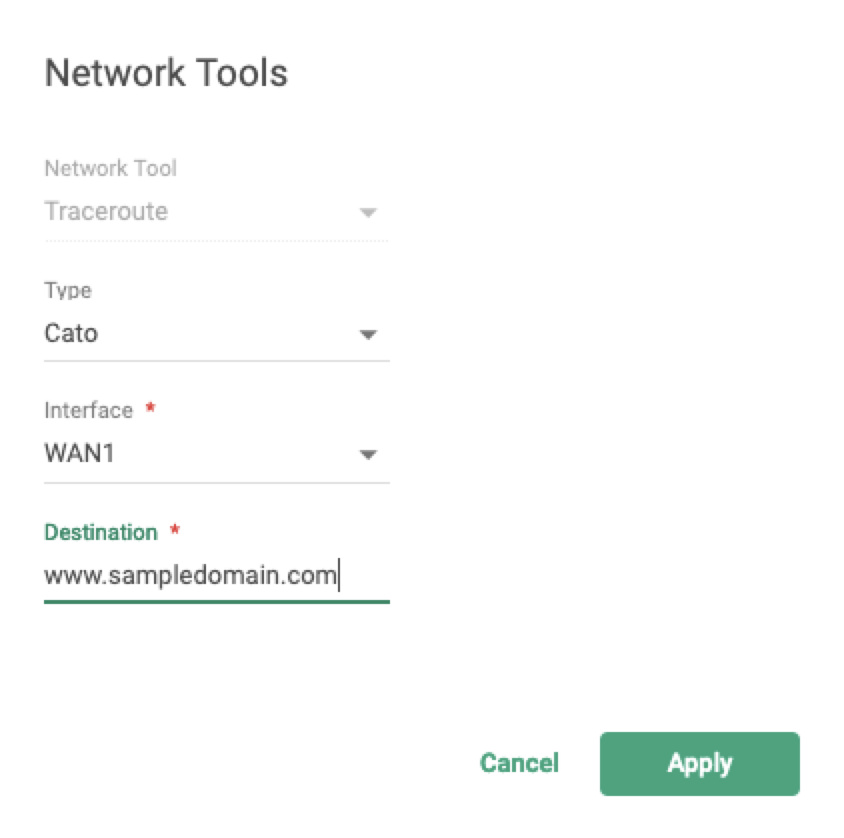

Depuis le menu Actions du Socket, sélectionnez Network Tools. Traceroute est automatiquement sélectionné.
-
Sous Type, sélectionnez si les paquets sont envoyés à travers le Cato Cloud ou contournent le Cato Cloud.
-
Dans Interface, sélectionnez le lien qui envoie le paquet.
-
Dans Destination entrez le domaine ou l'adresse IP pour le traceroute.
-
Cliquez sur Appliquer.
La fenêtre affiche les résultats du test de traceroute.

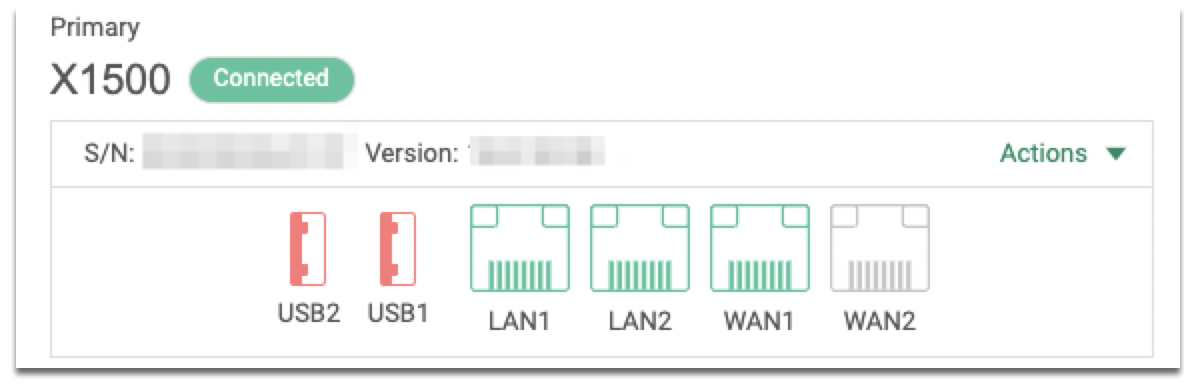

Vous pouvez voir l'état de chaque port sur la page Socket pour un site. De plus, vous pouvez passer la souris sur chaque port pour obtenir des informations plus détaillées sur l'état. Par exemple, si un port affiche un état Up and Disconnected, vous pouvez passer la souris et voir si le problème est que le tunnel est en panne ou qu'une adresse IP n'a pas été attribuée.
De plus, vous pouvez passer la souris sur le Statut du Socket pour voir le temps de fonctionnement du Socket. Cela peut vous aider à comprendre si un problème de Site Down est lié à des pannes de courant.
Pour des informations détaillées sur le statut du Socket et des ports, consultez Travailler avec le Panneau de Prévisualisation du Site.
