Cet article explique comment utiliser la page de topologie pour obtenir un aperçu des sites dans votre compte et des utilisateurs SDP connectés au réseau.
La page de topologie montre une vue d'ensemble des sites pour le compte, et les utilisateurs qui sont actuellement connectés au Cato Cloud. Elle contient également des options pour vous permettre de contrôler facilement les paramètres couramment utilisés et affiche certaines analyses et données en temps réel.
Vous pouvez utiliser la fonctionnalité Socket WebUI à distance pour un accès centralisé à la WebUI de Socket pour un site spécifique. Pour plus d'informations, voir Accès à l'interface WebUI du Socket.
La page de Topologie fournit plusieurs raccourcis pour les utilisateurs et les sites qui vous dirigent directement vers la page des analyses réseau pour des sites ou utilisateurs spécifiques, ou pour l'ensemble du compte.

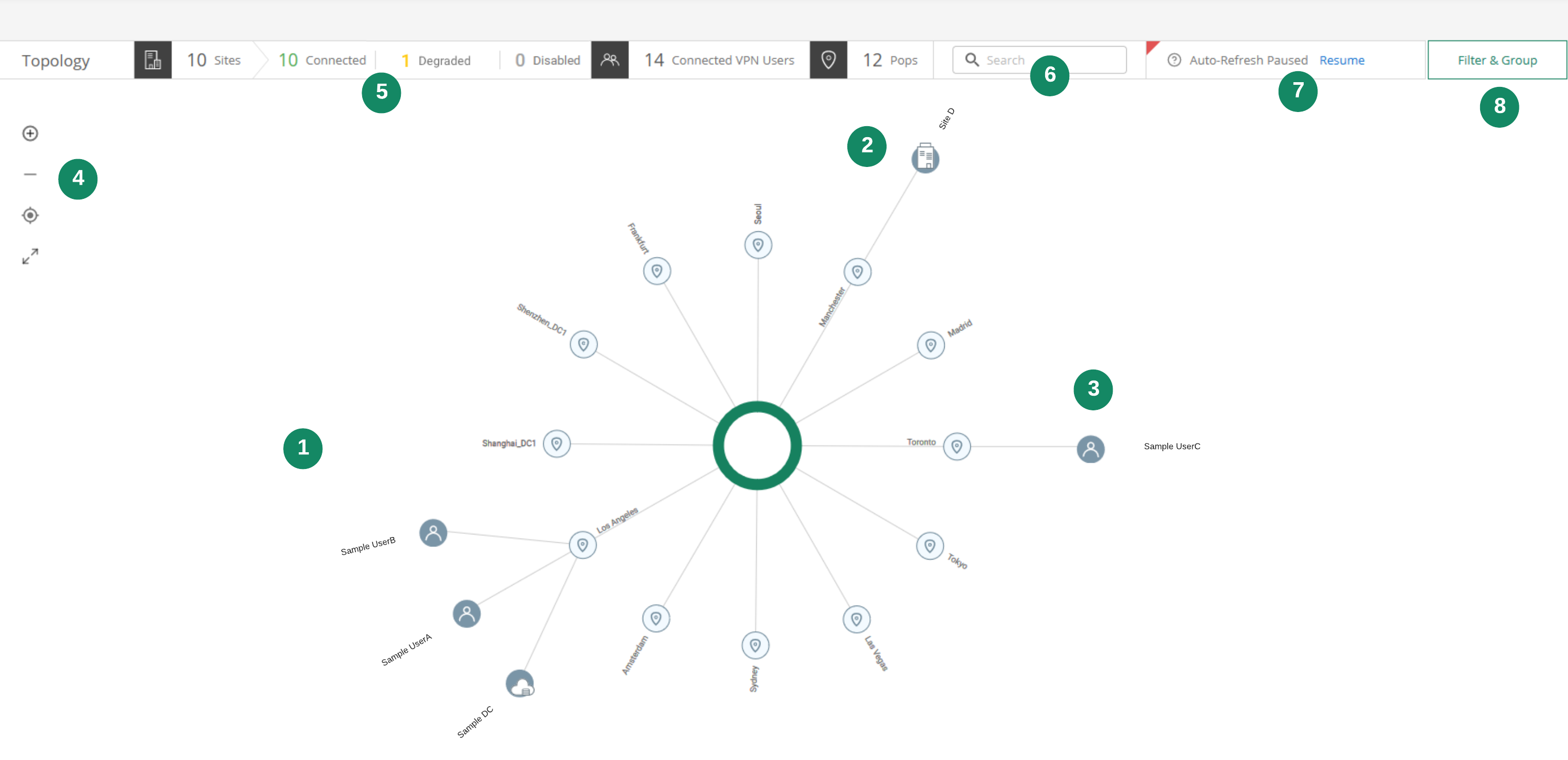

La capture d'écran suivante montre les sections de la page de Topologie.
|
Statut |
Description |
|---|---|
|
1 |
|
|
2 |
|
|
3 |
La section de filtre rapide pour la page de topologie vous permet de n'afficher que les éléments suivants :
|
|
4 |
Rechercher - entrez la chaîne de recherche (même un nom partiel pour un site ou un utilisateur SDP) et la page de Topologie se met à jour automatiquement pour n'afficher que les éléments correspondant à la recherche |
|
5 |
Filtrer & Grouper - Cliquez sur ce bouton pour ouvrir le panneau Filtrer & Grouper pour un contrôle granulaire sur la façon dont les éléments de la page de topologie sont affichés. Voir ci-dessous, Utilisation du panneau de filtre et de groupe. |
Lorsque vous cliquez sur un site dans la page de topologie, un panneau s'ouvre et affiche des détails sur le site. Pour des informations sur le volet Aperçu du site, voir Travailler avec le volet Aperçu du site.

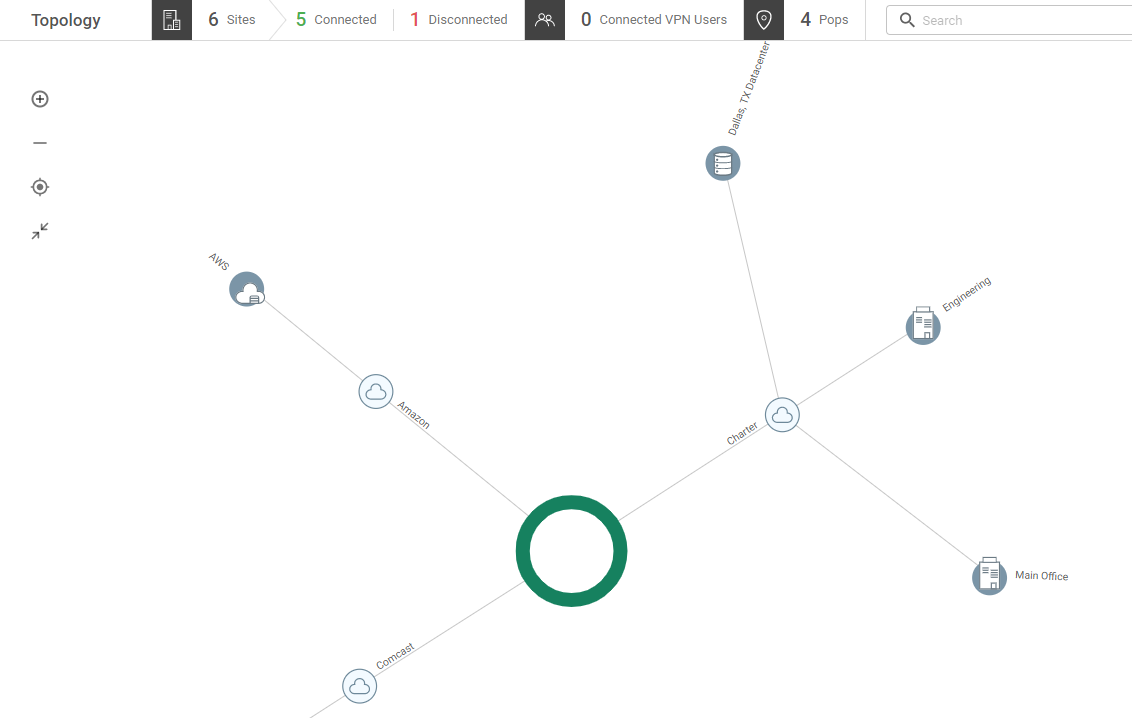

Le panneau Filtrer & Grouper vous permet de contrôler facilement comment les sites et les utilisateurs SDP sont affichés dans la page de topologie. La section Afficher gère les sites et les utilisateurs SDP qui apparaissent actuellement sur la page. La section Grouper vous permet de gérer quels nœuds sont utilisés pour afficher les sites et les utilisateurs SDP. Chaque nœud agrège les sites et utilisateurs SDP pertinents autour d'eux. L'exemple suivant montre les sites selon le fournisseur (ISP) :
Voici les options d'affichage dans le panneau Filtrer & Grouper :
-
Afficher > Sites - Affiche tous les sites du compte. Utilisez les options suivantes pour sélectionner quels sites sont affichés ou masqués dans la page de Topologie :
-
Connecté - Sites qui sont actuellement connectés au Cato Cloud
- Dégradé - Sites ayant des problèmes de connectivité
-
Déconnecté - Sites qui NE sont PAS connectés au Cato Cloud
-
Déconnecté (Désactivé) - Sites actuellement désactivés
-
-
Afficher > Utilisateurs SDP - Affiche ou masque tous les utilisateurs SDP qui sont actuellement connectés à votre compte.
-
Menu déroulant Grouper - Sélectionnez une option préconfigurée sur comment les sites et les utilisateurs SDP sont regroupés autour des nœuds dans la page de Topologie :
-
Par défaut - vue par défaut de la Topologie (selon le nombre de sites et d'utilisateurs connectés dans votre compte)
-
Aucun - Aucun nœud n'est utilisé, tous les sites et utilisateurs SDP sont regroupés autour du Cato Cloud
-
Full Topology - The following nodes are used: PoP location > Sites, Users > Country, operating system (OS), and ISP
-
Regroupement personnalisé - voir ci-dessous
-
-
Regroupement personnalisé > Sites ou Utilisateurs - Sélectionnez une ou plusieurs des options suivantes pour contrôler quels nœuds sont utilisés pour regrouper les sites et les utilisateurs SDP :
-
PoP - Regroupés selon l'emplacement géographique du PoP
-
Sites - Tous les sites sont regroupés autour d'un seul nœud de Sites (uniquement pour les sites)
-
Utilisateurs - Tous les utilisateurs SDP sont regroupés autour d'un seul nœud d'Utilisateurs (uniquement pour les utilisateurs)
-
Pays - Tous les sites et utilisateurs SDP sont regroupés autour de nœuds pour le pays défini pour les sites (dans l'application de gestion Cato)
-
Fournisseur - Tous les sites et utilisateurs SDP sont regroupés autour de nœuds pour chaque fournisseur de services Internet local (ISP)
-
Système d'exploitation - Tous les utilisateurs SDP sont regroupés autour de nœuds pour chaque système d'exploitation de dispositif (uniquement pour les utilisateurs)
-
L'ordre des options de Groupe définit la hiérarchie des nœuds sur la page Topologie. L'option qui est en haut de la liste est le nœud le plus proche du Cato Cloud. Vous pouvez glisser-déposer les options pour changer la hiérarchie des paramètres de Groupement Personnalisé.

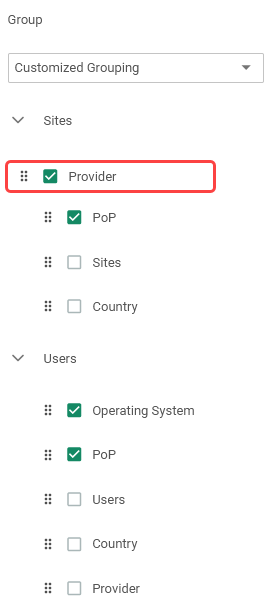

L'exemple suivant montre comment changer la hiérarchie des Sites, de sorte que les nœuds Fournisseur soient les plus proches du Cato Cloud, et ensuite les nœuds PoP viennent après les nœuds Fournisseur.
