Configuration de Cato en tant que relais DHCP

Cet article explique comment configurer Cato en tant que relais DHCP pour votre compte.

Vue d'ensemble de l'utilisation de Cato en tant que relais DHCP

Si votre organisation utilise des serveurs DHCP centralisés (par exemple, des serveurs DHCP Microsoft), vous pouvez alors configurer Cato pour relayer les messages DHCP à ces serveurs. La configuration du relais DHCP peut être appliquée à l'ensemble du compte ou à des plages de réseau individuelles au sein d'un site.

Cato vous permet de définir différents groupes de serveurs DHCP puis d'assigner le groupe de serveurs DHCP approprié à une plage de réseau.

Définition des groupes de relais DHCP

Utilisez la section Network > DHCP > DHCP Relay Settings pour définir les serveurs DHCP de destination. Vous pouvez créer plusieurs groupes de relais DHCP en fonction des besoins de votre environnement. Par exemple, un groupe pour un environnement de production et un autre pour un WiFi invité.

Le même serveur DHCP peut appartenir à plusieurs groupes. Vous pouvez définir jusqu'à trois serveurs distincts pour chaque groupe de relais DHCP.

Pour les groupes avec plusieurs serveurs DHCP, le Socket Cato retransmet la demande DHCP à tous les serveurs configurés dans le groupe. Toutes les réponses DHCP des serveurs sont renvoyées au client d'origine.

Pour définir des groupes de relais DHCP :

  1. Dans le menu de navigation, cliquez sur Network > DHCP.

  2. Sélectionnez l'onglet DHCP Relay Settings.

  3. Cliquez sur Nouveau. Le panneau Nouveau Groupe de Relais DHCP s'ouvre.

  4. Entrez un Nom pour le nouveau groupe de relais DHCP.

  5. Entrez l'adresse IP des Serveurs de Relais DHCP.

  6. Cliquez sur add.png (Ajouter) pour ajouter l'adresse IP pour le serveur.

  7. Répétez les étapes 5 et 6 pour chaque serveur de relais DHCP dans ce groupe.

  8. Cliquez sur Appliquer. Le groupe est ajouté.

  9. Cliquez sur Sauvegarder. Le groupe est sauvegardé.

Configuration des serveurs DHCP pour les segments de réseau

Vous pouvez définir l'une des configurations de serveur DHCP suivantes pour chaque Native Range et VLAN Range au sein d'un site :

  • Par défaut du compte - le réseau utilise les paramètres du compte configurés dans la section DHCP Relay (voir ci-dessous, Configurer les paramètres de relais DHCP pour le compte).

  • Plage DHCP - entrez une plage IP assignée par le serveur DHCP Cato. Utilisez cette option lorsque vous souhaitez utiliser Cato comme serveur DHCP.

  • Relais DHCP - sélectionnez le groupe de relais DHCP que vous avez précédemment défini.

    L'option de relais DHCP n'est disponible que pour les Sockets X1500, X1600, et X1700, et les vSockets ESX répondant à la version minimum du Socket.

Remarque

Remarque : Lorsque vous sélectionnez les paramètres de plage ou de relais DHCP pour un segment de réseau, cela remplace les paramètres de relais DHCP pour le compte.

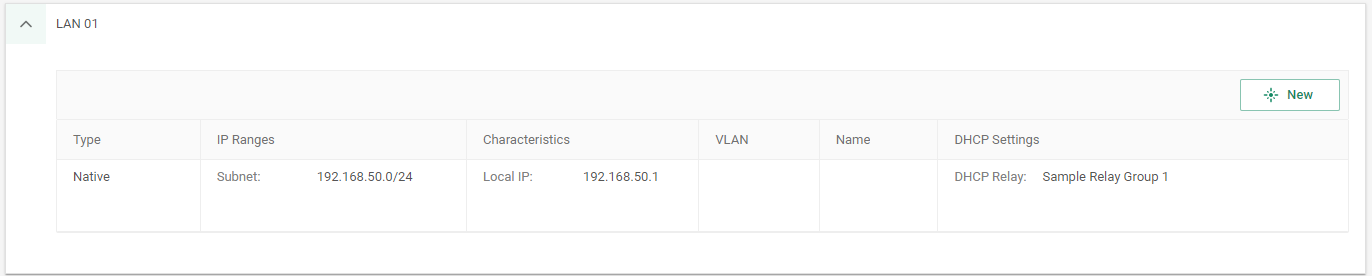

La capture d'écran suivante est un exemple d'un réseau configuré pour utiliser le groupe de relais DHCP, DHCP-Group1.


Attribution des paramètres DHCP par défaut du compte à une plage de réseau

Lorsque vous activez l'option Account Default pour le réglage DHCP pour la plage de réseau dans un site, elle utilise les paramètres de relais DHCP au niveau du compte.

  • Lorsque vous activez le relais DHCP pour le compte, les paramètres de groupe de relais DHCP par défaut sont appliqués à la plage de réseau

  • Lorsque le relais DHCP est désactivé pour le compte :

    • Une plage de réseau configurée pour le relais DHCP, ne reçoit pas de paramètres DHCP

    • Une plage de réseau configurée avec une plage DHCP, reçoit les paramètres DHCP

Pour plus d'informations sur la configuration des paramètres DHCP au niveau du compte, voir ci-dessous, Configurer les paramètres de relais DHCP pour le compte.

Pour attribuer les paramètres DHCP par défaut du compte à un segment de réseau :

  1. Dans le menu de navigation, cliquez sur Network > Sites et sélectionnez le site.

  2. Dans le menu de navigation, sélectionnez Site Configuration > Networks.

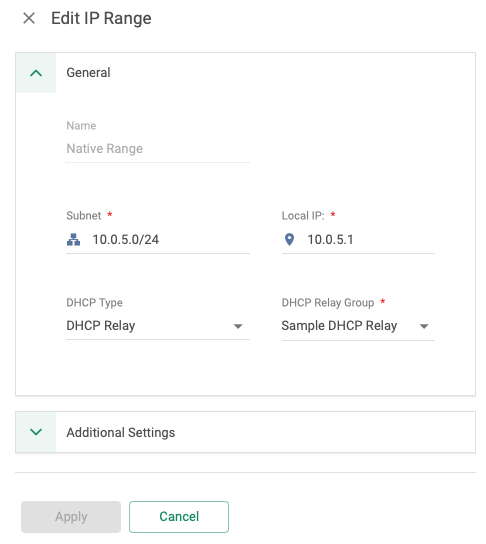

  3. Sélectionnez un réseau. Le panneau Modifier la plage IP s'ouvre.

  4. Dans Type de plage DHCP, dans le menu déroulant, sélectionnez Par défaut du compte.

  5. Cliquez sur Appliquer. Les changements sont mis à jour.

  6. Cliquez sur Sauvegarder.

Attribution d'un groupe de relais DHCP pour une plage de réseau

Lorsque vous sélectionnez une option Relais DHCP pour le réglage DHCP pour le segment de réseau dans un site, sélectionnez le groupe de relais DHCP pour cette plage de réseau. Cato retransmet les demandes DHCP aux serveurs au sein du groupe configuré. Pour les groupes avec plusieurs serveurs DHCP, le Socket Cato retransmet la demande DHCP à tous les serveurs configurés dans le groupe. Toutes les réponses DHCP des serveurs sont renvoyées au client d'origine.


Pour attribuer un groupe de relais DHCP à un segment de réseau :

  1. Dans le menu de navigation, cliquez sur Network > Sites et sélectionnez le site.

  2. Dans le menu de navigation, sélectionnez Site Configuration > Networks.

  3. Sélectionnez un réseau. Le panneau Modifier la plage IP s'ouvre.

  4. Dans Type DHCP, dans le menu déroulant, sélectionnez Relais DHCP.

  5. Dans Groupe de relais DHCP, dans le menu déroulant, sélectionnez le groupe de relais DHCP pour ce réseau.

  6. Cliquez sur Appliquer. Les changements sont mis à jour.

  7. Cliquez sur Sauvegarder.

Utilisation de Cato en tant que serveur DHCP pour une plage de réseau

Lorsque vous sélectionnez une plage DHCP pour le réglage DHCP, le serveur DHCP Cato assigne les paramètres DHCP à ce réseau en fonction de la plage IP que vous entrez. Les paramètres de relais DHCP ne sont pas pertinents pour cette option.

Pour plus d'informations sur l'utilisation du serveur DHCP Cato, consultez Configurer les paramètres DHCP.

Pour attribuer une plage DHCP à un segment de réseau :

  1. Dans le menu de navigation, cliquez sur Network > Sites et sélectionnez le site.

  2. Dans le menu de navigation, sélectionnez Site Configuration > Networks.

  3. Sélectionnez un réseau. Le panneau Modifier la plage IP s'ouvre.

  4. Dans Type de plage DHCP, dans le menu déroulant, sélectionnez Plage DHCP.

  5. Entrez la plage d'adresses IP que le serveur DHCP Cato peut assigner.

    Vous pouvez utiliser une seule adresse IP, CIDR, ou la première et dernière adresse IP de la plage avec un tiret. Par exemple, 10.11.1.0/28 ou 10.11.1.5-10.11.1.10

    Remarque

    Remarque : Vous ne pouvez pas utiliser de blocs CIDR /32.

  6. Cliquez sur Appliquer. Les changements sont mis à jour.

  7. Cliquez sur Sauvegarder.

Configuration des paramètres de relais DHCP pour le compte

Vous pouvez utiliser le Paramètre par défaut du compte pour configurer les paramètres de relais DHCP globaux pour le compte. Sélectionnez le groupe de relais DHCP qui est utilisé pour l'option par défaut du compte. Vous pouvez également configurer le délai d'attente du relais, qui est le temps que Cato attend avant de relayer les requêtes DHCP vers les serveurs dans le groupe.

Lorsque vous désactivez le relais DHCP pour le compte, les plages de réseau configurées avec l'option par défaut du compte ne reçoivent pas de services DHCP.

Remarque

Remarque : Lorsque vous sélectionnez les paramètres de plage DHCP ou de relais pour un segment de réseau, cela remplace les paramètres de relais DHCP pour le compte.

Pour assigner les paramètres DHCP par défaut du compte à un segment de réseau :

  1. Dans le menu de navigation, cliquez sur Réseau > DHCP.

  2. Dans la section Relais DHCP Global, cliquez sur Activé.

  3. Dans Groupe de relais DHCP, sélectionnez un groupe de relais DHCP.

  4. Dans Délai de relais, définissez le temps d'attente pour ce groupe de relais DHCP. La valeur par défaut est 0 secondes.

    • Pour envoyer immédiatement les requêtes DHCP, entrez 0.

    • Pour configurer le nombre de secondes que Cato attend avant d'envoyer les requêtes DHCP, entrez entre 1-90 secondes.

  5. Dans la colonne Paramètres DHCP, dans le menu déroulant, sélectionnez Paramètre par défaut du compte.

  6. Cliquez sur Sauvegarder.
