La fenêtre Priority Analyzer vous permet d'analyser les données de QoS et de routage basé sur des stratégies (PBR), et peut vous donner une meilleure compréhension de la façon dont la bande passante du réseau pour un site est utilisée et routée. Selon votre analyse, vous pouvez alors apporter des modifications aux profils de gestion de la bande passante et à la configuration PBR.
Le cas échéant, les données sont affichées pour chaque lien WAN séparé.
Pour afficher les analyses de QoS du site et la priorité du trafic :
-
Depuis le menu de navigation, cliquez sur Réseau > Sites et sélectionnez le site.
-
Depuis le menu de navigation, cliquez sur Surveillance du Site > Priority Analyzer.
-
Pour filtrer une Classe de Trafic spécifique, dans Rechercher, entrez la chaîne.
La fenêtre Priority Analyzer se met à jour et n'affiche que les Priorités correspondant à la chaîne de recherche.

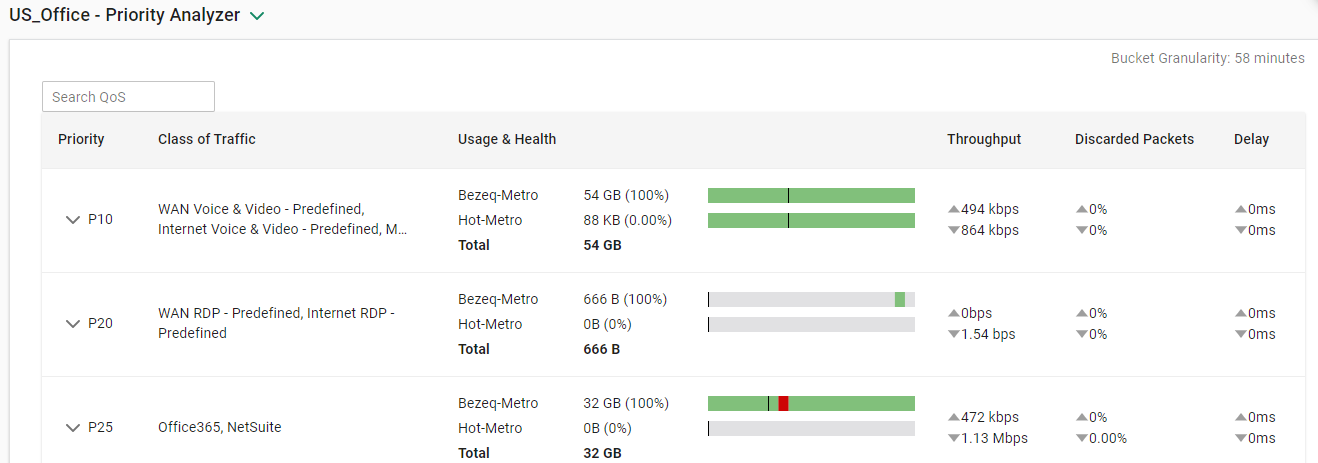

Cet exemple et le tableau qui suit expliquent les champs du Priority Analyzer pour les Profils de Gestion de la Bande Passante :
|
Nom |
Description |
|---|---|
|
Granularité du Bucket |
La quantité de temps représentée dans chaque bucket |
|
Priorité |
Le profil de gestion de la bande passante depuis Réseau > Gestion de la bande passante |
|
Utilisé Dans |
Nom de la règle réseau où ce profil de gestion de la bande passante est utilisé |
|
Utilisation & Santé |
|
|
Débit |
Le débit moyen pour la période de temps (entrant et sortant) |
|
Paquets rejetés |
Le pourcentage moyen de paquets rejetés par le moteur QoS (entrant et sortant) |
|
Retard |
Le délai moyen du trafic causé par le moteur QoS (entrant et sortant) |
Vous pouvez développer une ligne pour un profil spécifique de gestion de la bande passante pour explorer et afficher les données de trafic pour ce profil.
Pour explorer un Profil de Gestion de la Bande Passante :
-
Depuis le menu de navigation, cliquez sur Réseau > Sites et sélectionnez le site.
-
Depuis le menu de navigation, cliquez sur Surveillance du Site > Priority Analyzer
-
Dans l'écran Priority Analyzer, cliquez sur le bouton d'extension
pour le Profil de Gestion de la Bande Passante et la ligne s'étend.
-
Pour afficher les données pour la durée du bucket, survolez l'un des graphiques avec la souris.
-
Pour masquer les graphiques QoS, cliquez sur le bouton masquer
pour le Profil de Gestion de la Bande Passante et la ligne se referme.
L'exemple suivant montre les données de trafic supplémentaires pour un profil :

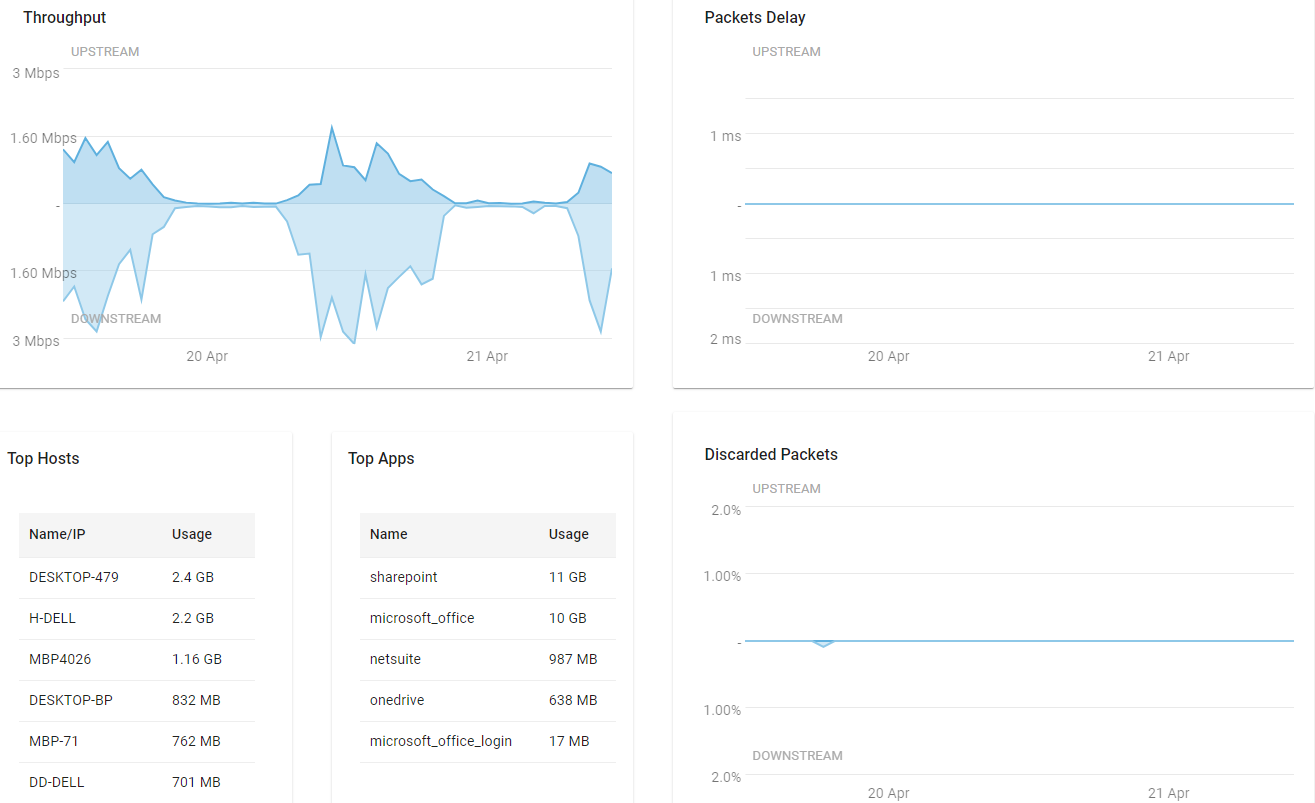

Utilisez la souris pour survoler un graphique et sélectionner un bucket. Les fenêtres et graphiques suivants montrent les données de trafic pour le bucket :
-
Vue d'ensemble - (non montré dans la capture d'écran) débit, paquets rejetés et retard des paquets
-
Débit - graphique montrant les données de débit
-
Retard des Paquets - graphique montrant le retard des paquets en millisecondes
-
Principaux Hôtes montre les hôtes spécifiques ayant la plus grande utilisation pour ce profil
-
Principales Applications montre les applications spécifiques ayant la plus grande utilisation pour ce profil
-
Paquets Rejetés - graphique montrant le nombre de paquets rejetés
Remarque
Remarque : Les graphiques dans la fenêtre Priority Analyzer montrent les paquets rejetés pour chaque profil de QoS. Cependant, le graphique dans la fenêtre Métriques montre les paquets rejetés agrégés pour l'ensemble du site. S'il y a moins de 0,1 % de paquets rejetés pour le site, alors la fenêtre Métriques montre 0,0 % de paquets rejetés. Ainsi, il est possible de voir des paquets rejetés dans la fenêtre Priority Analyzer, mais la fenêtre Métriques affiche 0,0 % de paquets rejetés.
