Comment réinitialiser un Socket X1500B (lecteur USB)

Cet article explique comment réinitialiser un Socket X1500B à l'image d'usine à l'aide d'une clé USB.

Remarque

AVERTISSEMENT ! Cato dispose de deux modèles de matériel Socket certifiés pour les sites x1500 (x1500 et x1500B). Assurez-vous d'identifier le modèle exact de Socket avant d'installer l'image sur le Socket.

Pour plus d'informations sur les deux modèles de Socket X1500, voir Vue d'ensemble du rechargement d'image logicielle des Sockets Cato.

Identification du modèle de Socket X1500B

En mai 2022, Cato a introduit un second modèle de matériel pour le Socket X1500. Le nouveau modèle de matériel est appelé X1500B et utilise une image différente de celle du Socket X1500.

Il existe deux façons d'identifier le modèle X1500B, le port PSU (unité d'alimentation) sur le panneau arrière, et l'autocollant au-dessous du Socket.

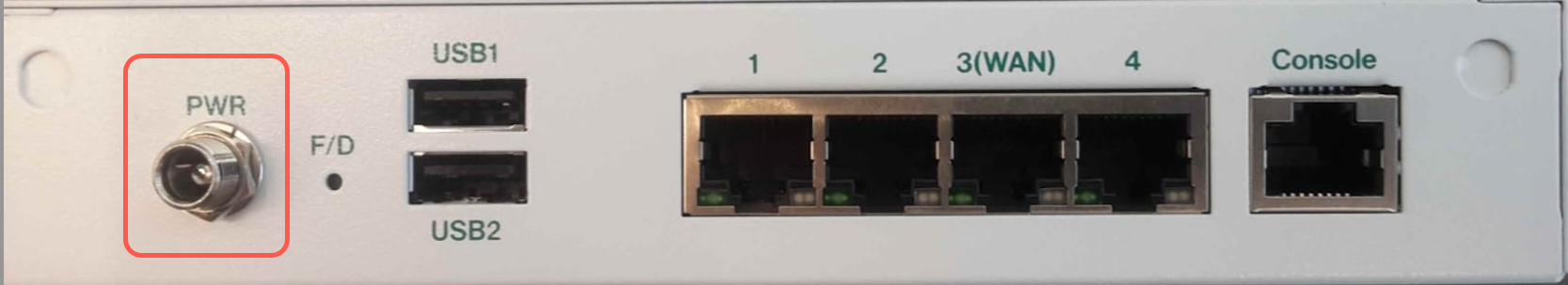

  • PSU sur le panneau arrière

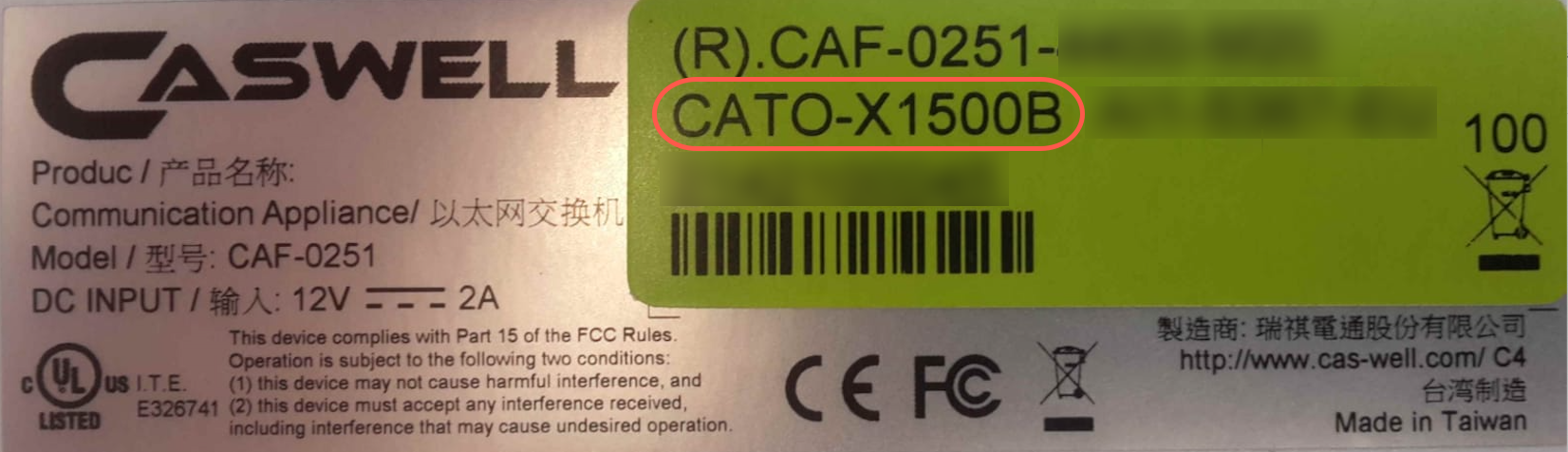

  • Autocollant au-dessous


Si vous installez l'image X1500 sur un Socket X1500B, vous pouvez provoquer l'arrêt de fonctionnement du Socket.

Réinitialisation de la configuration et de la version par défaut du Socket

Ceci est un aperçu des étapes pour réinitialiser un Socket à l'image d'usine à l'aide d'une clé USB.

  1. Préparez l'image - téléchargez-la et décompressez-la.

  2. Gravez l'image sur le lecteur USB.

  3. Installez l'image sur le Socket.

Préparation de l'image Socket

  1. Téléchargez le fichier image

    Pour plus d'informations sur l'obtention du fichier image, voir Fichiers d'image de Socket et vSocket.

  2. Décompressez l'image (voir les instructions ci-dessous).

    Après avoir décompressé l'image, le fichier se trouve dans le répertoire suivant : live

  3. Procurez-vous un lecteur USB d'au moins 8 Go. Si nécessaire, formatez le lecteur USB en utilisant soit le format exFAT soit le format FAT32. Lors de l'utilisation du format FAT32, le lecteur USB ne doit pas être plus grand que 32 Go.

Gravure de l'image X1500B sur la clé USB

Cette section explique comment graver l'image du Socket sur le lecteur USB pour Windows, macOS et Linux.

Après avoir décompressé l'image, comparez le hachage de fichier de l'image DD non compressée avec le hachage correct vérifié par Cato. Cela confirme l'intégrité de l'image disque avant d'écrire le firmware du Socket sur le disque dur.

  • Un fichier avec le hachage vérifié est joint à cet article

  • Enregistrez le fichier dans le même répertoire que l'image disque non compressée

Gravure de l'image avec Windows

  1. Connectez la clé USB à votre appareil Windows.

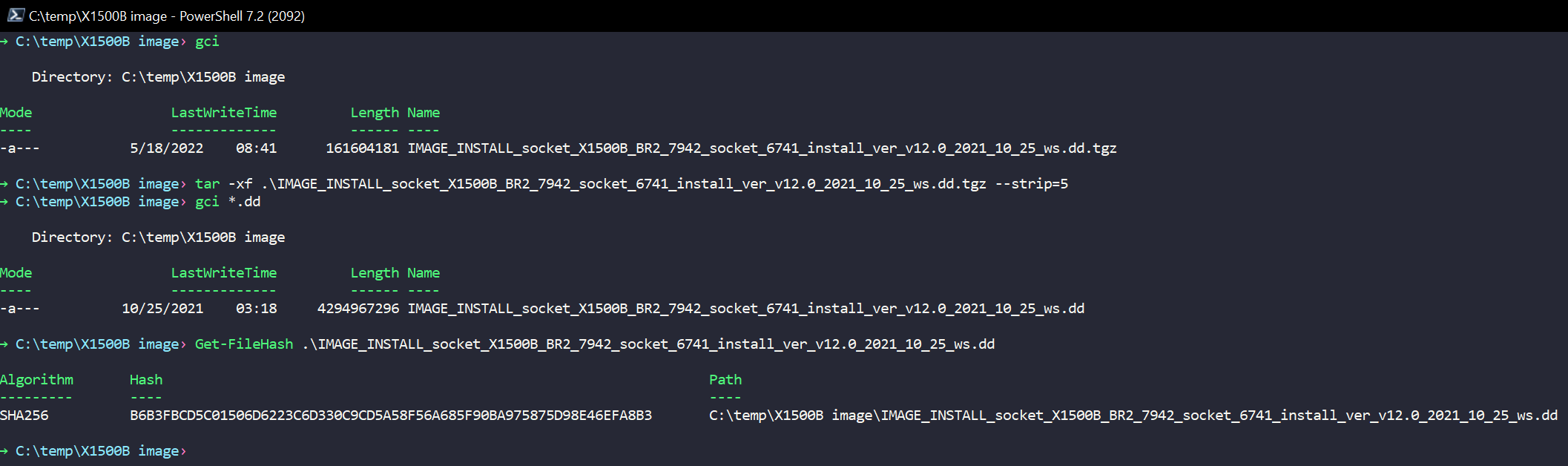

  2. Décompressez l'image, à partir du Powershell élevé dans le même répertoire que les deux fichiers, exécutez tar -xf <archive-filename>


    Remarque

    Remarque : Les logiciels de décompression courants (comme Winzip, 7zip ou Winrar) corrompront l'image, ce qui donnera un fichier d'une taille ~135MB. Extraire le fichier en utilisant la commande tar du CLI Windows devrait donner un fichier d'une taille supérieure à 1GB.

  3. Assurez-vous de placer le fichier de hachage dans le même répertoire que le fichier image.

  4. Exécutez la commande suivante pour comparer le hachage du fichier de l'image Socket :

    (Get-FileHash -Algorithm SHA256 .\IMAGE_INSTALL_socket_X1500B_BR2_19034_production_socket_v21.1_20240919_2025_01_01.dd).Hash -eq (gc .\X1500B-hash.txt).split()[0]

    La commande retourne True lorsque les hachages sont identiques.

  5. Téléchargez et installez un logiciel d'image disque, tel que Win32 Disk Imager.

  6. Écrivez l'image sur la clé USB. (Vous devrez peut-être afficher tous les fichiers avec *.* pour voir le fichier DD)

Gravure de l'image avec macOS

  1. Connectez la clé USB.

  2. Ouvrez une fenêtre de terminal.

  3. Identifiez le nouveau disque en utilisant la commande diskutil list

  4. Démontez le disque identifié en utilisant diskutil unmountDisk <diskN>

    <diskN> est une variable que vous identifiez dans l'étape précédente, cet exemple de sortie montre le disque comme disk0 :

    diskutil list
/dev/disk0 (interne, physique)

  5. Décompressez l'image (double-cliquez sur le fichier).

  6. Exécutez la commande suivante pour comparer le hachage du fichier de l'image Socket :

    shasum -a 256 <archive-filename>

    Comparez la sortie de cette commande avec le hachage vérifié ci-dessus.

  7. Exécutez la commande suivante : dd if=./<file name> of=/dev/diskN bs=16m

    Par exemple dd if=./IMAGE_INSTALL_socket_X1500B_BR2_19034_production_socket_v21.1_20240919_2025_01_01.dd of=/dev/diskN bs=16m

    AVERTISSEMENT : Assurez-vous d'écrire l'image sur la clé USB et non sur votre disque dur.

Gravure de l'image avec Linux

  1. Connectez la clé USB à votre machine Linux

  2. Identifiez quel périphérique est votre USB /dev/sdb ou /dev/sdc

  3. Décompressez l'image.

  4. Exécutez la commande suivante pour écrire l'image sur l'USB :

    dd if=./IMAGE_INSTALL_socket_X1500B_BR2_19034_production_socket_v21.1_20240919_2025_01_01.dd of=/dev/sdX

    Notes :

    • Pour les versions prises en charge, vous pouvez ajouter status=progress à la commande dd pour voir le statut de l'opération d'écriture sur USB.

    • Assurez-vous d'écrire l'image sur la clé USB et non sur votre disque dur.

Installation de l'image sur le Socket

Après que l'image du Socket soit préparée sur le lecteur USB, insérez le lecteur dans le Socket. Lorsque le Socket démarre, il installe l'image et se réinitialise aux paramètres par défaut d'usine.

Remarque

Remarque : Si le Socket est actuellement indiqué dans l'application de gestion Cato comme étant assigné à un site, désassigner le Socket du site (voir Gestion des Sockets). Ensuite, après l'installation de la nouvelle image, vous pouvez réassigner le Socket au site.

  1. Connectez le lecteur USB au port USB du Socket.

  2. Redémarrez le Socket (débranchez l'alimentation et rebranchez-la).

  3. Il faut jusqu'à 5 minutes pour écrire l'image sur le Socket. Une fois terminé, le Socket s'éteindra automatiquement.

  4. IMPORTANT ! Déconnectez le lecteur USB (sinon, l'étape 3 se reproduira).

  5. Allumez la prise (débranchez le courant et rebranchez-le).

  6. La prise démarrera avec la version par défaut et la configuration par défaut de l'usine.

Vérification de la version du Socket

Après l'installation de l'image Socket, vous pouvez vérifier que le processus a été réussi en utilisant l'Interface Web du Socket pour vérifier la version du Socket.

Pour plus d'informations sur la connexion au Socket WebUI, consultez Accéder au Socket WebUI.

Remarque

Remarque : Si vous vous connectez localement à la Socket WebUI après l'installation de l'image de la prise, le nom d'utilisateur et le mot de passe de connexion sont réinitialisés aux paramètres par défaut.

Pour vérifier la version de la prise :

  1. Connectez-vous à la Socket WebUI.

    Vous pouvez utiliser un câble Ethernet pour connecter le port LAN2 de la prise X1500 à l'ordinateur.

  2. Naviguez vers la page À propos.

  3. Confirmez que la Version est la même que le fichier image que vous avez téléchargé ci-dessus.

    L'exemple ci-dessous montre la version pour une prise X1500 avec la version 17.x de la prise :
