सक्रिय/सक्रिय ट्रैफ़िक वितरण

सक्रिय/सक्रिय मोड में सॉकेट के WAN लिंक में ट्रैफ़िक कैसे वितरित होता है?

प्रत्येक लिंक के लिए स्वास्थ्य मेट्रिक्स, लिंक प्राथमिकता, और कॉन्फ़िगर किए गए बैंडविड्थ केप्रोपोषनल अनुपात के आधार पर ट्रैफ़िक WAN लिंक में वितरित होगा। वितरण पैकेट-आधारित के बजाय फ़्लो-आधारित है।

एक फ्लो क्लाइंट और सर्वर के बीच एक बातचीत है जिसमें सभी पैकेट समान 5-टपल साझा करते हैं:

  1. स्रोत आईपी पता

  2. स्रोत पोर्ट

  3. प्रोटोकॉल

  4. गंतव्य आईपी पता

  5. गंतव्य पोर्ट

उदाहरण फ़्लो

IP पता 192.168.1.20 वाला उपयोगकर्ता IP पता 10.10.10.2 वाले मेल सर्वर से एक ईमेल भेजने के लिए कनेक्ट करता है। निम्नलिखित 5-टuple के साथ एक फ्लो बनाया गया है:

  1. स्रोत IP: 192.168.1.20

  2. स्रोत पोर्ट: 34579

  3. प्रोटोकॉल: TCP

  4. गंतव्य IP: 10.10.10.2

  5. गंतव्य पोर्ट: 25

वितरण कैसे काम करता है

प्रत्येक फ्लो निम्नलिखित क्रम में वितरित किया जाता है:

  1. प्रत्येक सेकंड, Cato पैकेट लॉस, जिटर, और विलंबता सहित स्वास्थ्य मेट्रिक्स के आधार पर एक स्कोर की गणना करके प्रत्येक सक्रिय लिंक की लिंक गुणवत्ता का मूल्यांकन करता है। निम्नलिखित न्यूनतम लिंक गुणवत्ता मेट्रिक्स हैं, जिन्हें साइट के उन्नत कॉन्फ़िगरेशन के अंतर्गत कॉन्फ़िगर किया जा सकता है:

    • पैकेट हानि - 3%

    • जिटर - 30 ms

    • विलंबता - 600 ms

    अगर कोई इंटरनेट कनेक्टिविटी नहीं है, तो ट्रैफ़िक वितरण के लिए लिंक का चयन नहीं होगा। इसके अलावा, यदि कोई लिंक ऊपर दिए गए मेट्रिक्स में से किसी को पूरा नहीं कर सकता है, तो उसे कम प्राथमिकता मिलती है और नए ट्रैफ़िक फ्लो के लिए उपयोग होने की संभावना कम होती है।

    Cato लगातार जांच करता है कि चुने गए इंटरफ़ेस की लिंक गुणवत्ता अभी भी स्वस्थ है और स्वीकार्य SLA (1 सेकंड के चेकअप परिणामों के आधार पर) को पूरा करता है। अगर यह सही है, तो पैकेट लिंक के माध्यम से प्रवाहित होते रहते हैं। यदि लिंक स्वस्थ नहीं है और उसका SLA स्वीकार्य नहीं है, तो सॉकेट तुरंत ट्रैफ़िक फ्लो के लिए सबसे अच्छा लिंक चुनता है।

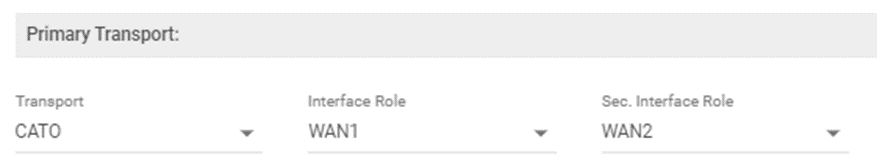

  2. यदि सभी सक्रिय लिंक लिंक गुणवत्ता मेट्रिक्स को संतुष्ट करते हैं, तो ट्रैफ़िक वितरण नेटवर्क नियम में चयनित प्राथमिक इंटरफ़ेस का पालन करता है।


  3. यदि नेटवर्क नियम में कोई पसंदीदा इंटरफ़ेस (स्वचालित भूमिका) नहीं है, तो सॉकेट CMA से सक्रिय/सक्रिय बैंडविड्थ कॉन्फ़िगरेशन पर विचार करता है।

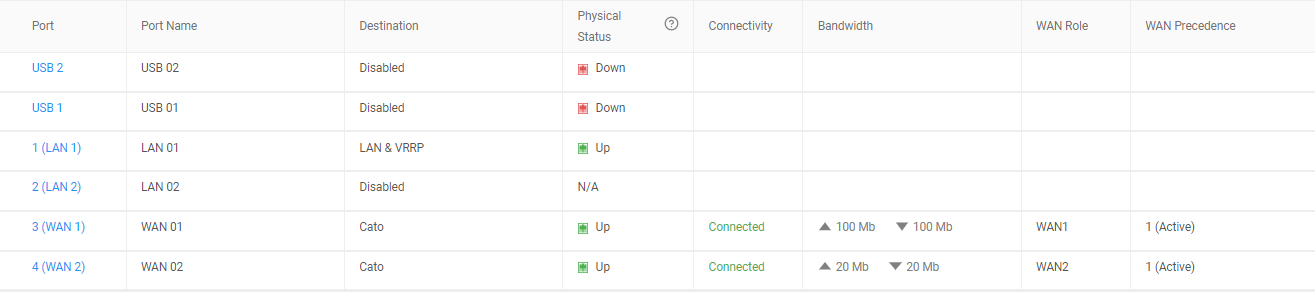

नीचे दिए गए उदाहरण में, WAN1 लिंक को 100 Mbps डाउन/अप की बैंडविड्थ के साथ कॉन्फ़िगर किया गया है, और WAN2 लिंक को 20 Mbps डाउन/अप के साथ कॉन्फ़िगर किया गया है।


इस कॉन्फ़िगरेशन में, WAN1:WAN2 बैंडविड्थ अनुपात 100:20 या दोनों अपस्ट्रीम और डाउनस्ट्रीम ट्रैफ़िक के लिए 5:1 है। इसलिए, प्रत्येक फ़्लो जो WAN2 में भेजा जाता है उसके लिए पांच प्रवाह WAN1 को भेजे जाएंगे।

सॉकेट और PoP जिससे यह जुड़ा हुआ है फ़्लो वितरण की जिम्मेदारियों को साझा करते हैं। सॉकेट स्वयं केवल अपस्ट्रीम बैंडविड्थ को ध्यान में रखता है क्योंकि यह केवल सॉकेट से PoP (अपस्ट्रीम ट्रैफ़िक) को भेजे जाने वाले ट्रैफ़िक को नियंत्रित करता है। PoP सॉकेट के डाउनस्ट्रीम बैंडविड्थ को ध्यान में रखता है क्योंकि यह PoP से सॉकेट (डाउनस्ट्रीम ट्रैफ़िक) को भेजे जाने वाले ट्रैफ़िक को नियंत्रित करता है।

फेलओवर

यदि वैन लिंक में से एक बंद हो जाता है, तो उस लिंक को सौंपे गए प्रवाह के पैकेट उन वैन लिंक को भेजे जाएंगे जो अभी भी चालू हैं। यह सुनिश्चित करता है कि कोई भी मौजूद प्रवाह त्यागा नहीं जाएगा, हालांकि वीडियो कॉन्फ्रेंसिंग जैसे कनेक्शन-संवेदनशील एप्लिकेशन्स के लिए विफलता प्रक्रिया के दौरान थोड़ी अस्थायी रुकावट देखी जा सकती है।
