मार्केटप्लेस से Azure vSockets तैनात करना

यह लेख Microsoft Azure में होस्ट की गई साइट के लिए वर्चुअल Cato सॉकेट (vSocket) को स्वचालित रूप से तैनात करने के लिए Azure मार्केटप्लेस का उपयोग कैसे करें, समझाता है। मार्केटप्लेस में सार्वजनिक रूप से उपलब्ध Azure vSocket छवि और Cato विज़ार्ड आवश्यक वर्चुअल संसाधनों को जोड़ने के चरणों से आपको मार्गदर्शन करता है।

Cato स्थापना स्क्रिप्ट के साथ मैन्युअल रूप से vSocket तैनात करने के बारे में अधिक जानकारी के लिए, Deploying an Azure vSocket Site Manually देखें।

एक मौजूदा परिनियोजन को 2 NICs में माइग्रेट करने के बारे में जानकारी के लिए, Migrating Azure vSockets to a 2-NIC Solution देखें।

न्यूनतम जरूरत

  • सुनिश्चित करें कि पर्यावरण Cato सॉकेट कनेक्शन न्यूनतम जरूरतें में सूचीबद्ध आवश्यकताओं को पूरा करता है।

  • निजी Azure मार्केटप्लेस वाले किरायेदारों में, Azure प्रशासक को निम्नानुसार कार्य करना चाहिए:

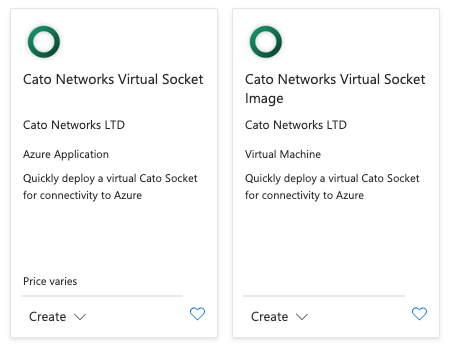

    1. प्राइवेट प्लान्स स्क्रीन पर जाएं और सुनिश्चित करें कि आपके पास दो Cato ऑफ़र हैं - Azure एप्लिकेशन और वर्चुअल मशीन। इस लेख में रूपरेखित प्रक्रियाओं के लिए Azure एप्लिकेशन को चुनने का ध्यान रखें।

      ""
    2. निजी मार्केटप्लेस स्क्रीन पर जाएं और अपने पसंदीदा संग्रहण में दो Cato ऑफ़र जोड़ें। सुनिश्चित करें कि यह संग्रहण उस संबंधित ग्राहक को लागू होता है जिसमें आप vSocket स्थापित करना चाहते हैं।

    ध्यान दें: अधिक जानकारी के लिए, Microsoft दस्तावेज़ देखें।

  • Azure vSocket को एक सार्वजनिक DNS सर्वर तक पहुंच होनी चाहिए। सुनिश्चित करें कि VNet को केवल एक निजी DNS सर्वर का उपयोग करने के लिए कॉन्फ़िगर नहीं किया गया है।

  • प्रत्येक vSocket उदाहरण को इन संसाधनों के लिए आउटबाउंड कनेक्टिविटी की आवश्यकता होती है:

    • वर्चुअल नेटवर्क - DNS और HTTP
    • Azure संसाधन प्रबंधक - HTTPS
    • प्रबंधन इंटरफ़ेस को सार्वजनिक DNS सर्वरों (यदि कॉन्फ़िगर किया गया हो, UDP/53) और management.azure.com (TCP/443) के लिए इंटरनेट पहुँच की आवश्यकता होती है।

समर्थित प्रकार उदाहरण

  • Standard_D2s_v5 - 2-NIC परिनियोजन, जिसमें 1Gbps तक की थ्रूपुट शामिल है
  • Standard_D8ls_v5 - 3-NIC परिनियोजन, जिसमें Azure त्वरित नेटवर्किंग और 2Gbps तक की थ्रूपुट शामिल है

ज्ञात कमिया

  • चीन में स्थित Azure साइट्स के लिए मार्केटप्लेस से vSockets तैनात करना समर्थित नहीं है। चीन में vSocket तैनात करने के लिए, Cato स्थापना स्क्रिप्ट के साथ vSocket को मैन्युअल रूप से तैनात करें, देखें Deploying an Azure vSocket Site Manually।
  • उपलब्धता ज़ोन सेट के साथ संसाधन तैनात करते समय, सार्वजनिक आईपी सेट काम नहीं करेगा। इसे वर्कअराउंड करने के लिए, उपलब्धता ज़ोन को मार्केटप्लेस तैनाती विज़ार्ड का उपयोग करके तैनात करें और तैनाती विज़ार्ड पूरा होने के बाद सार्वजनिक आईपी सेट को मैन्युअल रूप से कॉन्फ़िगर करें।
  • नए परिनियोजन के लिए डिफ़ॉल्ट VM Standard_D8ls_v5 है। यदि आपका पर्यावरण वर्तमान में इस VM का समर्थन नहीं करता है, तो अपने Azure व्यवस्थापक से संपर्क करें। विद्यमान परिनियोजन के लिए, आप अपने VM का आकार बदल सकते हैं। अधिक जानकारी के लिए, Microsoft Azure साइट्स के लिए - Cato vSocket VMs को Standard D8Is v5 VM आकार में बदलना देखें।
  • vSocket VM के लिए Azure एक्सटेंशन और बैकअप समर्थित नहीं हैं

Azure vSocket के लिए वर्चुअल संसाधनों का अवलोकन

जब आप मार्केटप्लेस से Azure vSocket तैनात करते हैं, तो vSocket द्वारा निम्नलिखित वर्चुअल संसाधनों का उपयोग किया जाता है:

  • VM इंस्टेंस जिस पर vSocket फर्मवेयर स्थापित है
  • ट्रैफ़िक के लिए WAN वर्चुअल नेटवर्क जिसे Cato क्लाउड में भेजा जाता है
  • आंतरिक LAN ट्रैफ़िक के लिए LAN वर्चुअल नेटवर्क

  • MGMT वर्चुअल नेटवर्क (केवल 3 NIC इंस्टेंस प्रकारों के लिए)

    • vSocket HA साइट्स के लिए, प्रबंधन संचार vSocket और Azure API के बीच उपयोग की जाने वाली फ़ेलओवर तंत्र के लिए
    • एकल vSocket साइट्स को प्रबंधन इंटरफ़ेस के लिए इनबाउंड या आउटबाउंड ट्रैफ़िक की आवश्यकता नहीं होती है
  • 3-NIC vSockets Azure त्वरित नेटवर्किंग विकल्प सक्षम के साथ 2Gb थ्रूपुट तक का समर्थन करते हैं।
  • vSocket के लिए LAN रूटिंग तालिका
  • WAN और LAN नेटवर्क सुरक्षा समूह

Azure vSocket साइट बनाना

Cato प्रबंधन अनुप्रयोग में, एक नई vSocket Azure साइट बनाएँ। Cato प्रबंधन अनुप्रयोग में आप जो भी नेटवर्क खंड बनाते हैं, उन्हें Azure वर्चुअल नेटवर्क्स की नेटवर्क रेंज में सम्मिलित होना चाहिए।

vSocket के लिए स्थानीय IP VM पर LAN इंटरफ़ेस के IP पते के समान होना चाहिए। सबनेट के पहले तीन IP पते VPC द्वारा आरक्षित होते हैं।

साइट बनाने के बाद, Cato प्रबंधन अनुप्रयोग इसे एक अद्वितीय क्रमिक संख्या (S/N) आवंटित करता है। हम अनुशंसा करते हैं कि आप क्रमिक संख्या को एक टेक्स्ट फ़ाइल में कॉपी और पेस्ट करें।

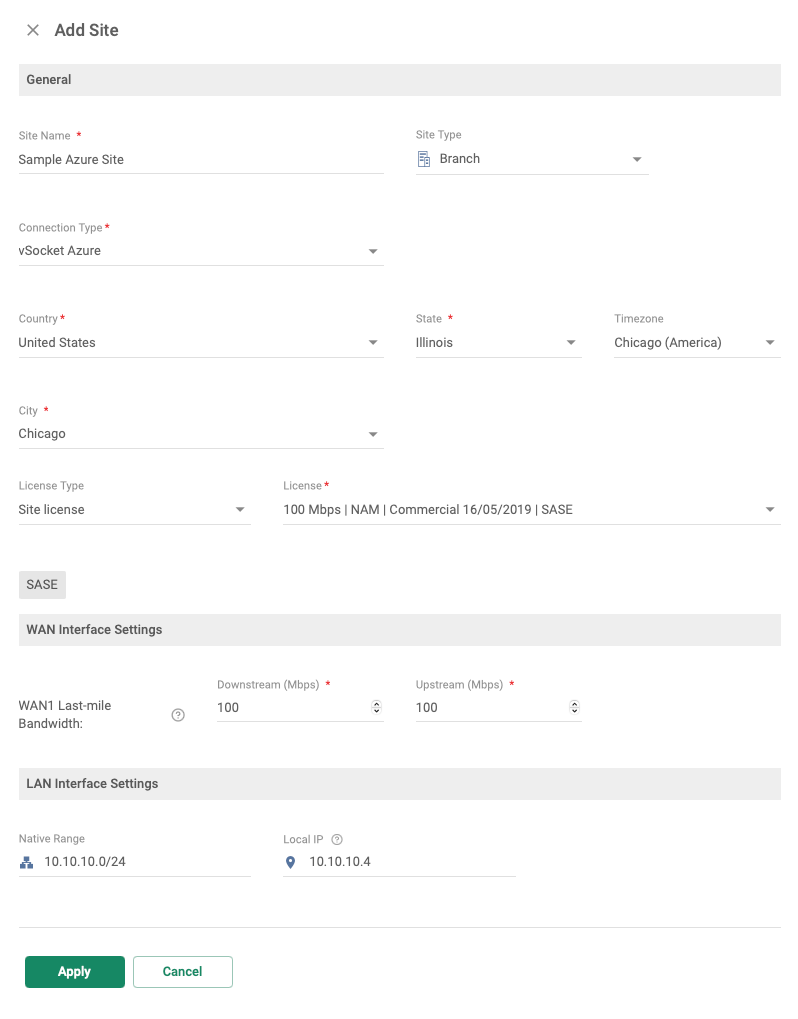

Azure vSocket के लिए साइट बनाने के लिए:

  1. Cato प्रबंधन अनुप्रयोग के नेविगेशन मेनू से, नेटवर्क > साइट्स पर क्लिक करें।

  2. नया पर क्लिक करें। साइट जोड़ें पैनल खुलता है।

  3. साइट के लिए सामान्य सेटिंग्स को कॉन्फ़िगर करें:
    1. साइट का नाम दर्ज करें।
    2. साइट प्रकार चुनें। इस विकल्प का निर्धारण करता है कि किस आइकन का उपयोग टोपोलॉजी विंडो में साइट के लिए किया गया है।
    3. कनेक्शन प्रकार के लिए vSocket Azure चुनें।
    4. देश, राज्य, और समय क्षेत्र विन्यस्त करें ताकि रखरखाव विंडो के लिए समय अवधि सेट की जा सके।
  4. अपने ISP बैंडविड्थ के अनुसार डाउनस्ट्रीम और अपस्ट्रीम बैंडविड्थ सहित WAN इंटरफ़ेस सेटिंग्स को कॉन्फ़िगर करें।
  5. Azure साइट के लिए मूल रेंज सहित LAN इंटरफ़ेस सेटिंग्स को कॉन्फ़िगर करें। यह सेटिंग Azure में LAN सबनेट IP रेंज के समान होनी चाहिए।
  6. लागू करें पर क्लिक करें। साइट को साइट्स सूची में जोड़ा गया है।
  7. Azure मार्केटप्लेस में Cato विज़ार्ड के लिए vSocket क्रमिक संख्या कॉपी और सहेजें:
    1. साइट्स सूची से, नए vSocket साइट का चयन करें।
    2. नेविगेशन मेनू से, साइट कॉन्फ़िगरेशन > सॉकेट पर क्लिक करें। क्रमिक संख्या (S/N) कॉपी करें और इसे सहेजें।

मार्केटप्लेस से Azure vSocket बनाना

मुख्य (या एकल) vSocket के लिए वर्चुअल संसाधन बनाने और Azure साइट के लिए इसे तैनात करने के लिए Azure Marketplace में स्वचालित Cato विज़ार्ड का उपयोग करें। Azure vSocket छवि Marketplace में सार्वजनिक रूप से उपलब्ध है।

यदि आप साइट के लिए उच्च उपलब्धता (HA) कॉन्फ़िगरेशन का उपयोग कर रहे हैं, तो आपको विज़ार्ड को दो बार चलाना होगा, और द्वितीयक vSocket के लिए उपयुक्त विकल्प चुनें (नीचे देखें Higher Availability के लिए द्वितीयक vSocket जोड़ना)।

नोट: मार्च 2025 से, आपको VM इंटरफेस को असाइन करने वाले सार्वजनिक IP पतों के लिए मानक SKU का उपयोग करना होगा। सार्वजनिक IP पतों के लिए बेसिक SKU 30 सितम्बर, 2025 को सेवानिवृत्त होगा। वर्तमान आईपी के रिटायरमेंट और माइग्रेशन पर अधिक जानकारी के लिए निम्नलिखित अधिसूचना देखें: Azure vSocket सार्वजनिक IP को बेसिक से मानक SKU में अपग्रेड करें.

मार्केटप्लेस विज़ार्ड के साथ वैकल्पिक कॉन्फ़िगरेशन

इस खंड में विभिन्न वैकल्पिक सेटिंग्स की व्याख्या की गई है, जिन्हें आप Cato विज़ार्ड में वैकल्पिक कॉन्फ़िगरेशन विंडो में vSocket के लिए परिभाषित करने के लिए चुन सकते हैं।

WAN और MGMT इंटरफेस को सार्वजनिक IP पते सौंपना

हालांकि यह आवश्यक नहीं है, आप WAN और MGMT इंटरफ़ेस और वर्चुअल नेटवर्क के लिए Azure से एक स्थिर सार्वजनिक IP पता परिभाषित करने का चयन कर सकते हैं। यदि आप एक सार्वजनिक IP पता कॉन्फ़िगर करते हैं, तो इसे MGMT और WAN दोनों इंटरफ़ेस के लिए होना चाहिए। MGMT इंटरफ़ेस को सार्वजनिक इंटरनेट के माध्यम से सॉकेट वेब यूआई तक पहुँचने के लिए एक सार्वजनिक IP पता होना आवश्यक है।

सार्वजनिक IP पता कॉन्फ़िगर करने के बाद, Cato आपको नेटवर्क सुरक्षा समूह जोड़ने की सिफारिश करता है।

जब आप Cato टनल या Cato प्रबंधन अनुप्रयोग के माध्यम से सॉकेट वेब यूआई से कनेक्ट होते हैं, तो आपको एक सार्वजनिक IP पते की आवश्यकता नहीं है।

नेटवर्क सुरक्षा समूहों का उपयोग

नेटवर्क सुरक्षा समूह जो ट्रैफिक की अनुमति दी गई है उसे परिभाषित करते हैं और WAN, LAN, या MGMT इंटरफ़ेस के अनुसार परिभाषित किए गए व्यावसायिक नेटवर्क के लिए आंतरिक यातायात को प्रबंधित करने में मदद करते हैं। आप एक मौजूदा सुरक्षा समूह का उपयोग कर सकते हैं या vSocket के लिए एक नया समूह बना सकते हैं।

vSocket VM को एक उपलब्धता सेट करें या उपलब्धता क्षेत्र में असाइन करना

Azure क्लाउड संसाधन पुनरावृत्ति के लिए ये सुविधाएँ प्रदान करता है:

  • उपलब्धता सेट - व्यक्तिगत डेटा केंद्रों के अंदर आउटेज से Azure सेवाओं को सुरक्षित करता है
  • उपलब्धता ज़ोन - उन घटनाओं के खिलाफ सुरक्षा करता है जो पूरे डेटा केंद्र को प्रभावित करती हैं

आप vSocket को एकल उपलब्धता सेट या उपलब्धता क्षेत्र को सौंपना चुन सकते हैं। जब आप सुनिश्चित करना चाहते हैं कि दोनों vSockets विभिन्न दोष और अपडेट डोमेन को सौंपे गए हैं, तो vSocket HA कॉन्फ़िगरेशन में उपलब्धता सेट का मुख्य रूप से उपयोग किया जाता है।

आप उन VMs के लिए एक उपलब्धता सेट असाइन नहीं कर सकते हैं जो विभिन्न उपलब्धता क्षेत्रों का उपयोग कर रही हैं।

नोट

नोट: Azure आपको VM को उपलब्धता सेट में असाइन करने की अनुमति नहीं देता है जब आप इसे बना लेते हैं।

प्राथमिक vSocket की तैनाती

Azure Marketplace में Cato vSocket विज़ार्ड का उपयोग करके वर्चुअल संसाधनों के लिए सेटिंग्स परिभाषित करें और प्राथमिक vSocket तैनात करें। फिर vSocket स्वचालित रूप से Cato क्लाउड से जुड़ जाता है और आपके खाते में Azure साइट को सौंपा जाता है।

HA कॉन्फ़िगरेशन के लिए द्वितीयक vSocket तैनात करने के बारे में अधिक जानकारी के लिए, नीचे देखें Azure साइट पर द्वितीयक vSocket जोड़ना।

मार्केटप्लेस से मुख्य Azure vSocket तैनात करने के लिए:

  1. Azure मार्केटप्लेस से, Cato के लिए खोज करें, और Cato Networks Virtual Socket का चयन करें।

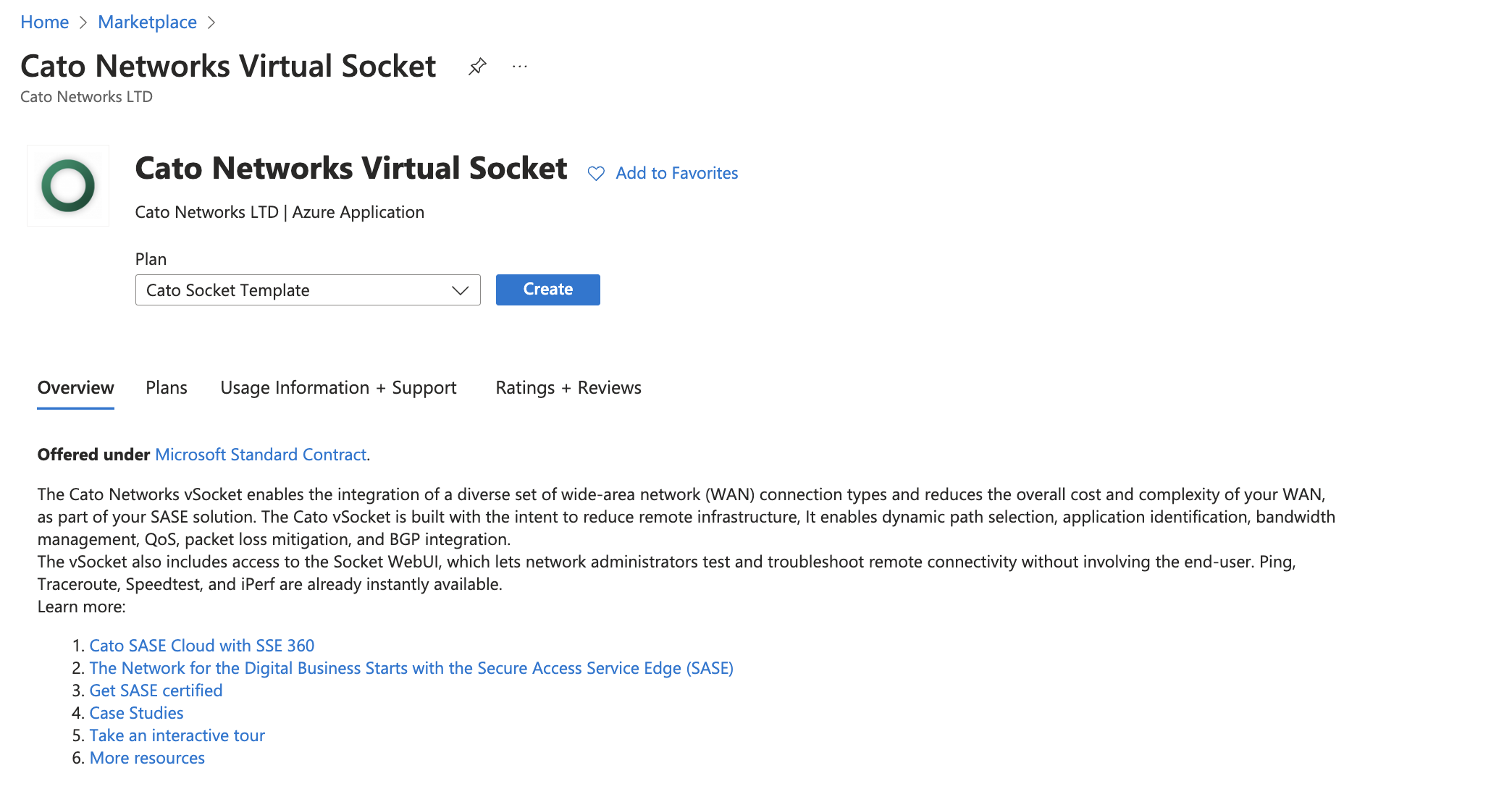

  2. अवलोकन स्क्रीन में, Azure संसाधनों के लिए योजना और सदस्यता का चयन करें, फिर बनाएँ पर क्लिक करें।

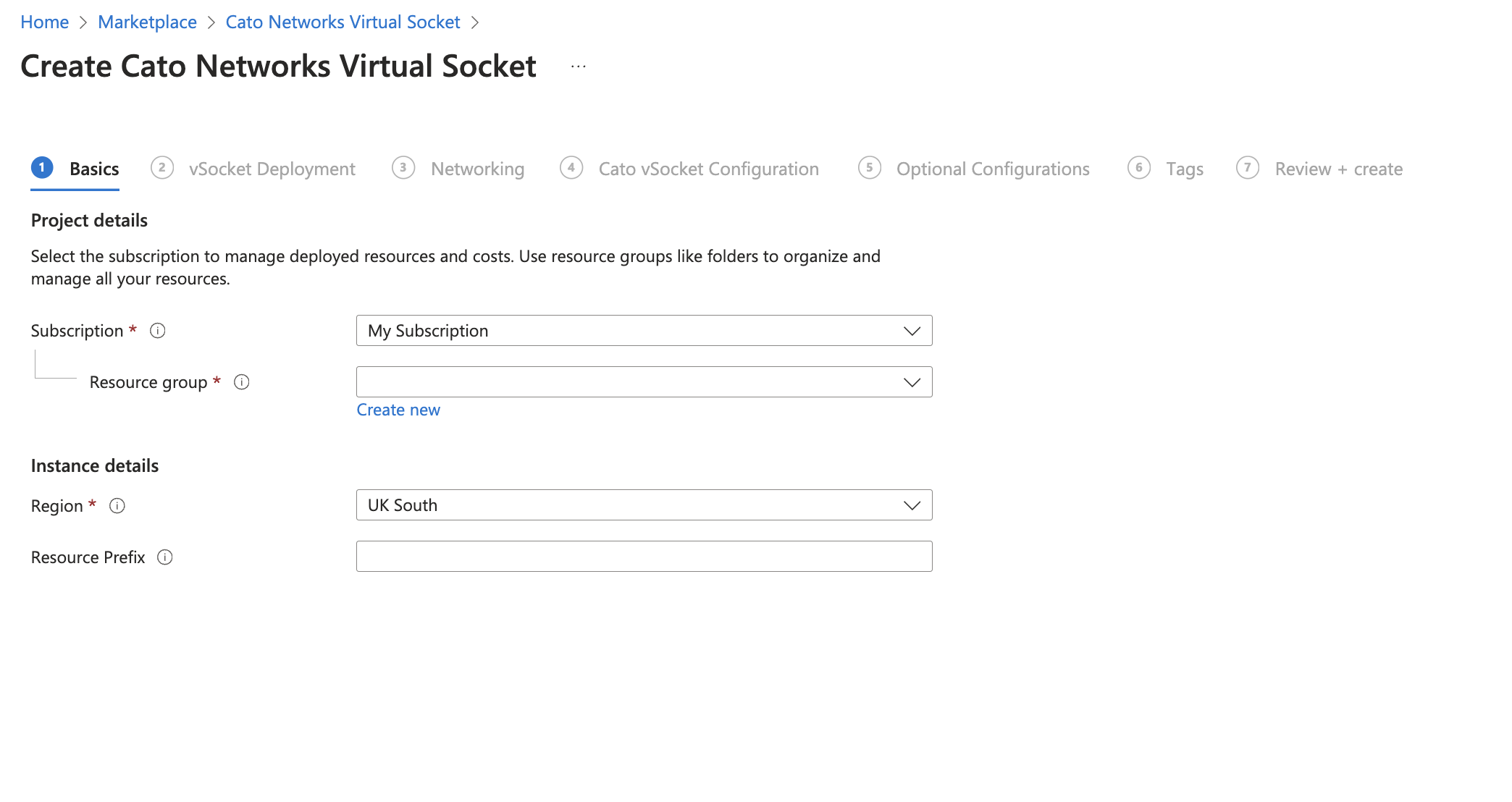

  3. बुनियादी स्क्रीन में, संसाधनों और लागतों के लिए निम्नलिखित सेटिंग्स परिभाषित करें:

    • सदस्यता - Azure संसाधनों के लिए बिलिंग खाता
    • संसाधन समूह - Azure संसाधन समूह जिससे vSocket संसाधन जुड़े हुए हैं
    • क्षेत्र - vSocket संसाधन के लिए Azure क्षेत्र
    • संसाधन उपसर्ग - प्रत्येक vSocket संसाधनों में जोड़ने के लिए वैकल्पिक उपसर्ग

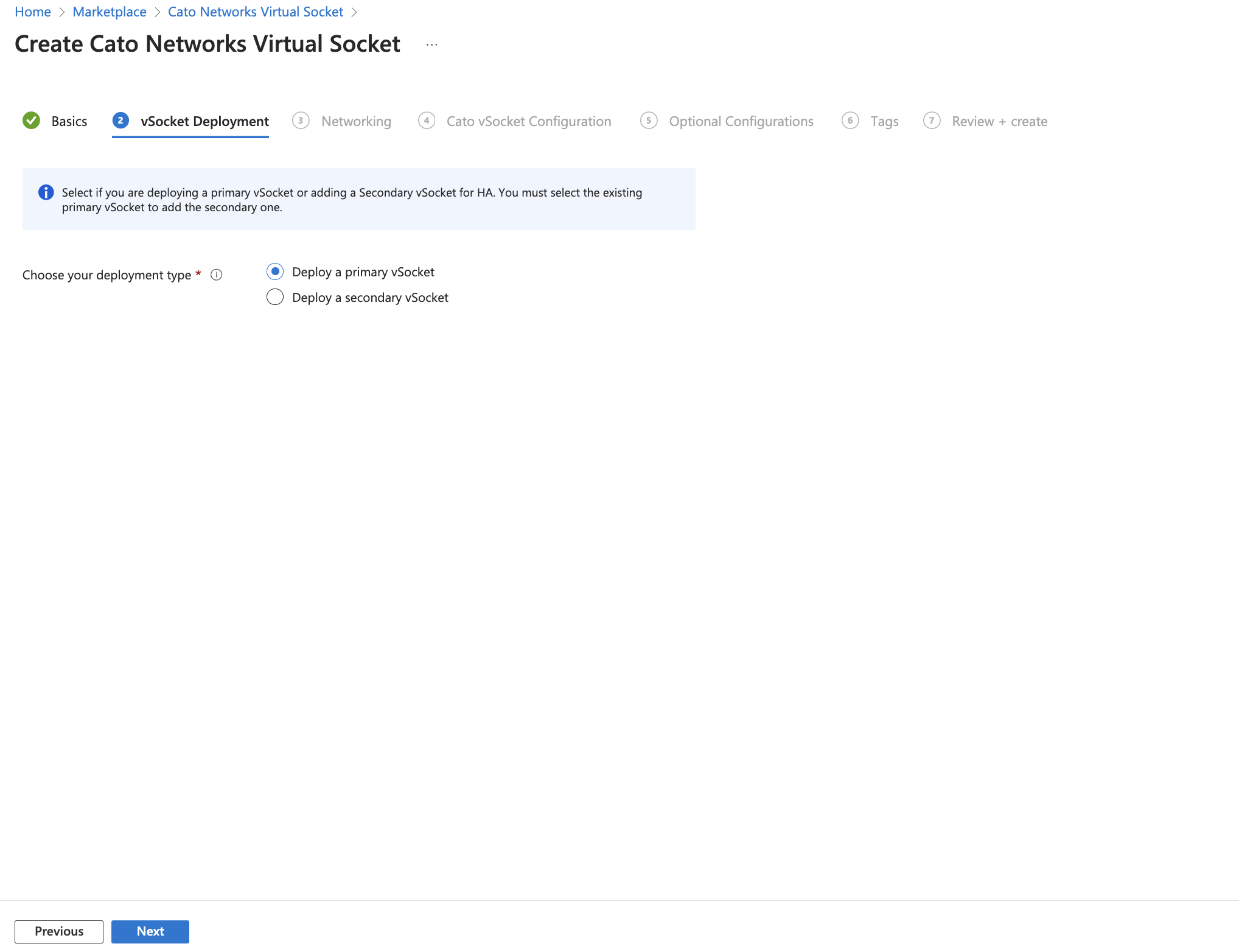

  4. vSocket तैनाती स्क्रीन में, प्राथमिक vSocket तैनात करें का चयन करें।

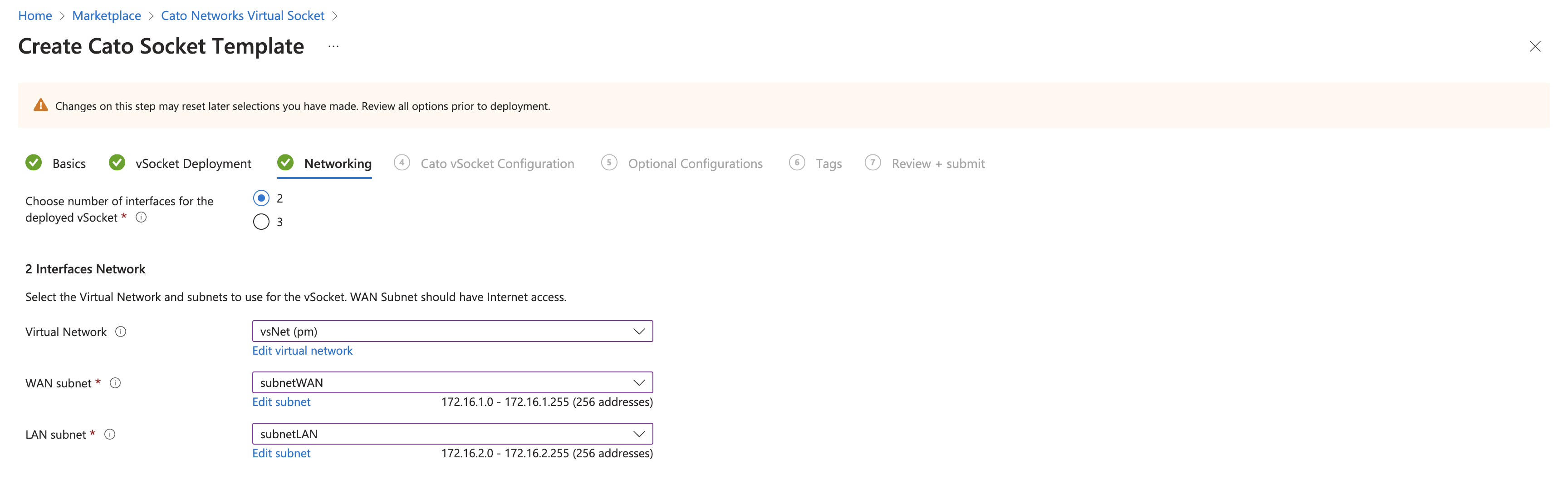

  5. नेटवर्किंग स्क्रीन में, सबसे पहले यह तय करें कि आप 2 या 3 NICs के साथ काम करना चाहते हैं।

    • 2 NIC परिनियोजन Standard_D2s_v5 इंस्टेंस प्रकार का उपयोग करते हैं

    • 3 NIC तैनाती Standard_D8ls_v5 उदाहरण प्रकार का उपयोग करती हैं

      नोट

      नोट: डिफ़ॉल्ट रूप से, 3 NIC vSockets Azure त्वरित नेटवर्किंग विकल्प सक्षम के साथ 2Gb तक थ्रूपुट का समर्थन करते हैं।

    ये vSocket सबनेट्स हैं (न्यूनतम सबनेट पता स्थान /28 का है):

    • MGMT सबनेट (3 NIC परिनियोजन, केवल) - प्रबंधन संचार vSocket और Azure API के बीच
    • WAN सबनेट - vSocket (इंटरनेट और Cato क्लाउड) के लिए बाहरी WAN ट्रैफ़िक

    • LAN सबनेट - आंतरिक Azure संसाधन और ट्रैफ़िक जो vSocket से जुड़े हैं

      नोट: यह सुनिश्चित करें कि LAN सबनेट की IP रेंज vSocket साइट के लिए Cato प्रबंधन एप्लिकेशन में मूल रेंज के समान है।

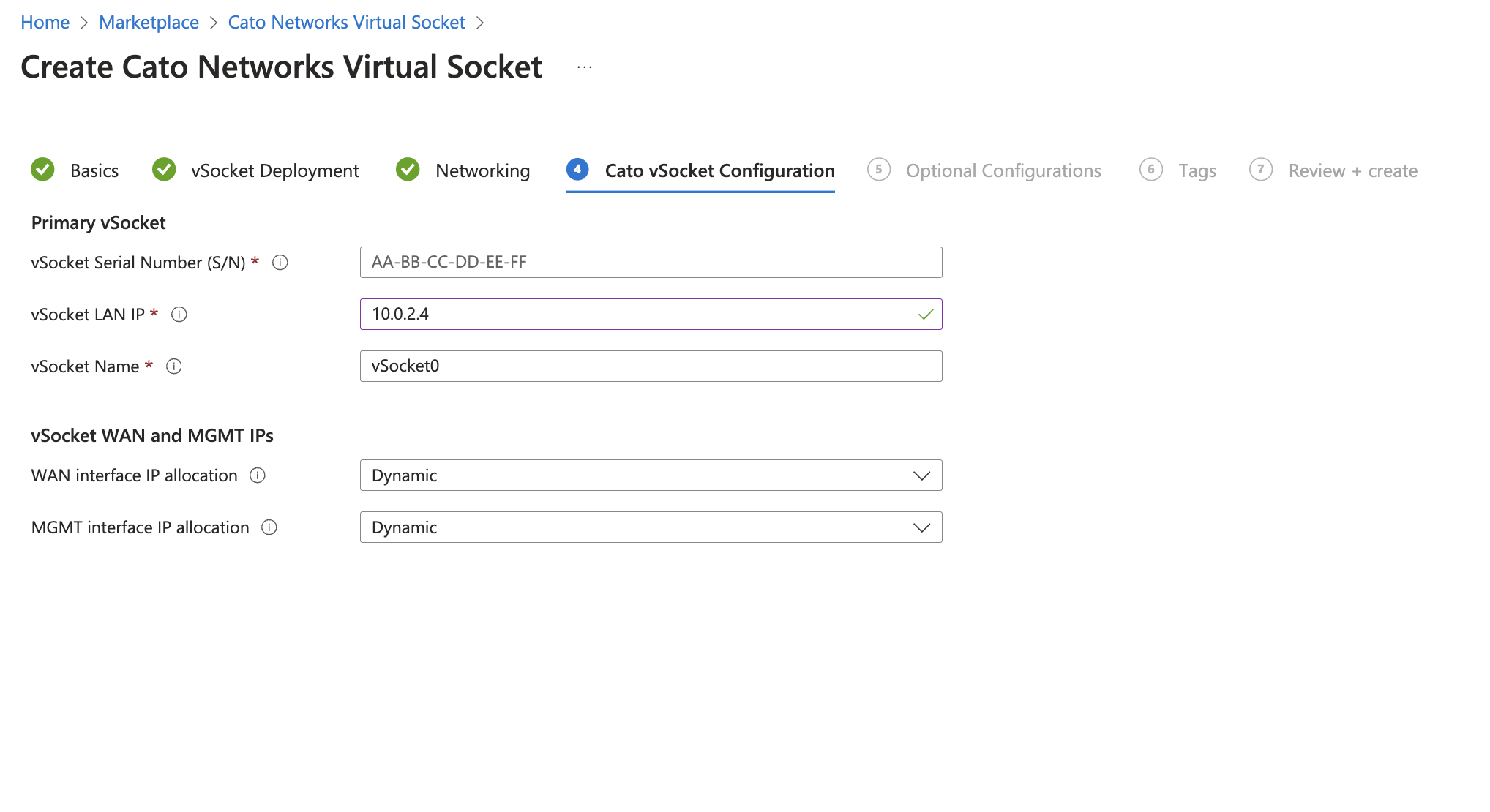

  6. Cato vSocket Configuration स्क्रीन में, Cato प्रबंधन अनुप्रयोग में (ऊपर देखें Azure vSocket साइट बनाना) आपके द्वारा बनाई गई vSocket साइट पर आधारित vSocket के लिए निम्नलिखित सेटिंग्स को परिभाषित करें।

    • vSocket Serial Number (S/N) - साइट कॉन्फ़िगरेशन > सॉकेट पृष्ठ से आपने जो S/N कॉपी किया है उसे चिपकाएं।
    • vSocket LAN IP - CMA में साइट कॉन्फ़िगरेशन > नेटवर्क्स पृष्ठ से मुख्य vSocket के लिए स्थानीय IP दर्ज करें।

    • vSocket नाम - vSocket को होस्ट करने वाले VM के लिए नाम दर्ज करें।

      vSocket नाम में अंतराल या Azure प्रतिबंधित पात्र शामिल नहीं हो सकते।

    • WAN इंटरफ़ेस IP आवंटन - WAN इंटरफ़ेस के लिए डायनामिक या स्थिर आंतरिक IP पता चुनें। स्थिर IP आवंटन के लिए, आप कोई भी IP पता आवंटित कर सकते हैं।
    • MGMT इंटरफ़ेस IP आवंटन (केवल 3 NIC परिनियोजन) - MGMT इंटरफ़ेस के लिए डायनामिक या स्थिर आंतरिक IP पता चुनें। स्थिर IP आवंटन के लिए, आप कोई भी IP पता आवंटित कर सकते हैं।

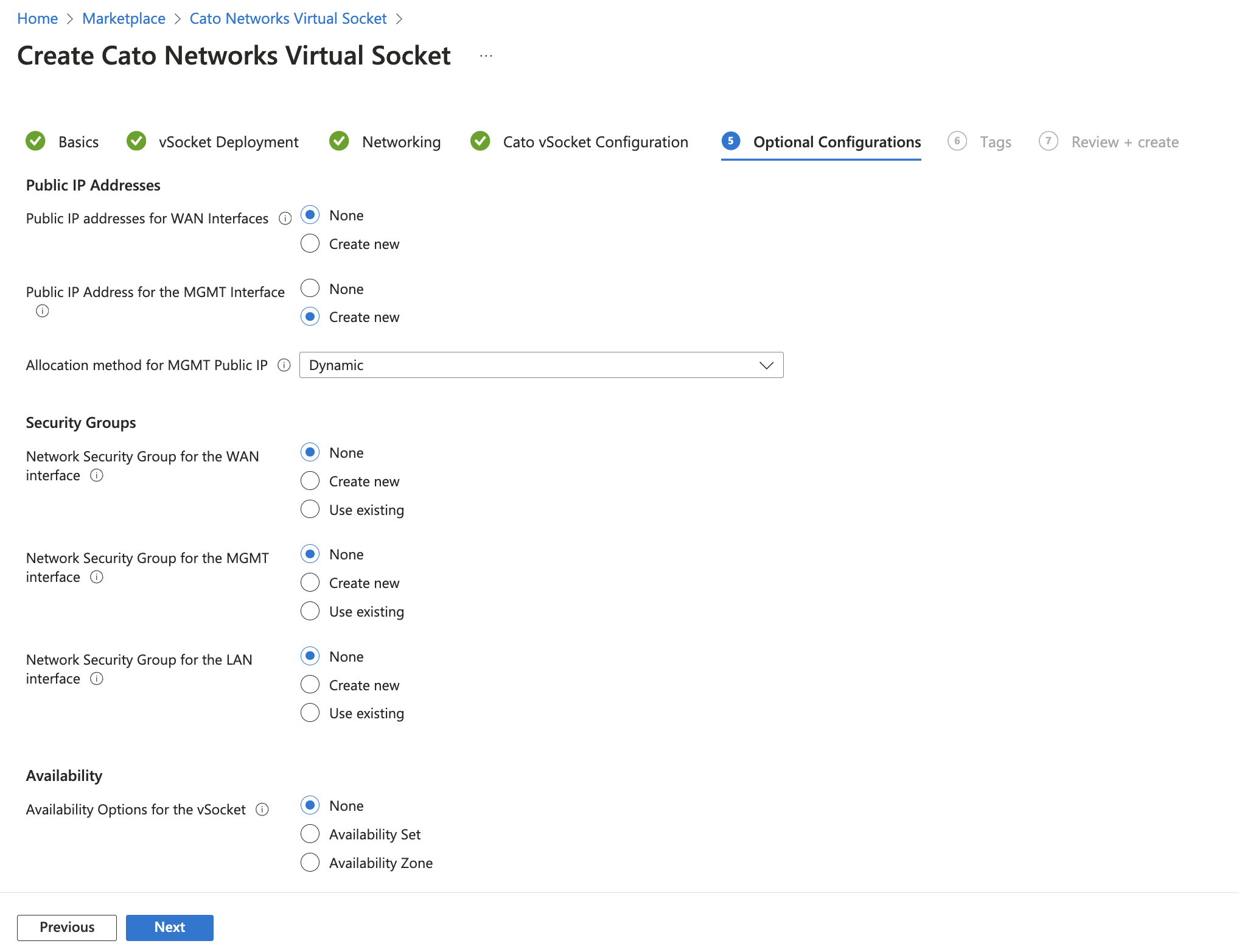

  7. वैकल्पिक कॉन्फ़िगरेशन स्क्रीन में, आप इन सेटिंग्स को परिभाषित करने का विकल्प चुन सकते हैं:

    • WAN और/या MGMT (केवल 3 NIC परिनियोजन) इंटरफेस के लिए सार्वजनिक IP पते
    • WAN, MGMT (केवल 3 NIC परिनियोजन), और/या LAN इंटरफेस के लिए नेटवर्क सुरक्षा समूह

    • Availability Options for the vSocket:

      • Azure उपलब्धता सेट - नया बनाएं या मौजूदा एक का उपयोग करें

        नोट: उपलब्धता सेट को vSocket के समान संसाधन समूह में होना चाहिए

      • Azure उपलब्धता ज़ोन - 1 - 3 की रेंज में उपलब्धता ज़ोन चुनें

    इन सेटिंग्स के बारे में अधिक जानकारी के लिए, ऊपर देखें मार्केटप्लेस विज़ार्ड के साथ वैकल्पिक कॉन्फ़िगरेशन।

  8. समीक्षा + निर्माण स्क्रीन में, vSocket सेटिंग्स की समीक्षा करें और फिर बनाएँ पर क्लिक करें।

    नोट: आप परिनियोजन टेम्पलेट को निर्यात करने और भविष्य के vSocket परिनियोजन में इसका उपयोग करने का विकल्प चुन सकते हैं।

    प्रगति में स्क्रीन vSocket परिनियोजन की वास्तविक समय की स्थिति दिखाता है। सभी संसाधनों की परिनियोजन पूर्ण करने में कुछ मिनट लग सकते हैं।

    vSocket संसाधनों को परिनियोजित करने के बाद, vSocket स्वचालित रूप से साइट को Cato क्लाउड से जोड़ता है और यह जांचता है कि नवीनतम vSocket संस्करण में अपग्रेड करना आवश्यक है या नहीं। Cato प्रबंधन अनुप्रयोग का नोटिफिकेशन क्षेत्र vSocket को जोड़ने की स्थिति के संदर्भ में संदेश दिखाता है।

उच्च उपलब्धता के लिए द्वितीयक vSocket जोड़ें

Azure साइट के भीतर vSockets के लिए पुनरावृत्ति प्रदान करने के लिए, आप एक ही Azure वर्चुअल नेटवर्क (VNet) में दो vSockets को परिनियोजित कर सकते हैं, और उन्हें उच्च उपलब्धता (HA) कॉन्फ़िगरेशन में काम करने के लिए सेट करें। vSockets सक्रिय/निष्क्रिय मोड में कार्य करते हैं और LAN लिंक vSockets के बीच कीपअलाइव संदेश भेजने के लिए उपयोग किए जाते हैं।

Azure HA कॉन्फ़िगरेशन एक फ्लोटिंग IP पते का उपयोग करता है जो सक्रिय vSocket के LAN इंटरफेस से जुड़ा होता है। जब निष्क्रिय द्वितीयक vSocket को बुध किया जाता है, फ्लोटिंग IP द्वितीयक vSocket LAN इंटरफेस पर चला जाता है। रूट तालिकाएं इस फ्लोटिंग IP का उपयोग Cato क्लाउड पर भेजे गए ट्रैफ़िक के अगले हॉप के रूप में करती हैं।

जहां आवश्यकता होती है, आप Azure HA समर्थन vSockets को विभिन्न उपलब्धता क्षेत्रों में परिनियोजित कर सकते हैं। वैकल्पिक रूप से, आप यह सुनिश्चित करने के लिए उपलब्धता सेट्स का उपयोग कर सकते हैं कि दोनों vSockets Azure में विभिन्न फॉल्ट और अपडेट डोमेन에서 परिनियोजित किए गए हैं।

प्राथमिक vSocket को परिनियोजित करने के बाद, Cato प्रबंधन अनुप्रयोग में Azure साइट पर द्वितीयक vSocket जोड़ें। फिर द्वितीयक vSocket को परिनियोजित करने के लिए मार्केटप्लेस विज़ार्ड का उपयोग करें।

Azure HA के बारे में अधिक जानकारी के लिए, Azure vSockets के लिए High Availability का कॉन्फ़िगरेशन देखें।

Azure उच्च उपलब्धता के लिए पूर्वापेक्षाएँ

  • वर्चुअल संसाधनों के लिए Azure संसाधन समूह के मालिक आपको होना चाहिए।
  • Azure vSockets को एक ही VNet का उपयोग करना चाहिए।
  • यदि आपने मुख्य सॉकेट को तैनात करते समय डिफ़ॉल्ट वर्चुअल नेटवर्क नाम vsNet का उपयोग किया है और आपको एक सत्यापन त्रुटि का सामना करना पड़ता है, तो आपको द्वितीयक vSocket के लिए संसाधन उपसर्ग को परिभाषित करना होगा।
  • यदि आपके पास सिस्टम-परिभाषित पहचान के लिए कोई डिफ़ॉल्ट नीति है, तो आपको सुनिश्चित करने के लिए Cato vSockets को छूट देना होगा कि मुख्य और द्वितीयक vSockets के बीच संक्रमण कार्य करे। अधिक जानकारी के लिए, प्रासंगिक Azure दस्तावेज़ीकरण देखें।

Azure साइट में द्वितीयक vSocket जोड़ना

नेटवर्क > साइट्स > साइट सेटिंग्स > सॉकेट स्क्रीन में द्वितीयक सॉकेट जोड़ें विकल्प का उपयोग करें ताकि द्वितीयक vSocket के लिए साइट तैयार की जा सके। एक पॉप-अप विंडो है जहाँ आप निम्नलिखित सेटिंग्स दर्ज करते हैं:

  • LAN इंटरफ़ेस IP - द्वितीयक vSocket के LAN इंटरफ़ेस के लिए IP पता
  • LAN फ्लोटिंग IP - Azure HA कॉन्फ़िगरेशन के लिए उपयोग किए जाने वाले फ्लोटिंग IP के लिए IP पता

Cato प्रबंधन अनुप्रयोग द्वितीयक vSocket के लिए प्रबंधन IP पते के रूप में LAN इंटरफ़ेस IP पते का उपयोग करता है। यह LAN इंटरफ़ेस भी HA कीपअलाइव पैकेट्स के लिए उपयोग किया जाता है।

जब आप द्वितीयक vSocket को साइट में जोड़ते हैं, तो Cato प्रबंधन अनुप्रयोग निम्नलिखित करता है:

  • नया vSocket के लिए vSocket क्रमिक संख्या उत्पन्न करता है (इस क्रमिक संख्या का उपयोग Cato स्क्रिप्ट चलाते समय vSocket को VM पर स्थापित करने के लिए किया जाता है)
  • साइट के लिए उच्च उपलब्धता कॉन्फ़िगरेशन अनुभाग को सक्षम करता है
  • नेटवर्क्स सेक्शन मूल रेंज, स्थानीय IP को फ्लोटिंग IP के साथ बदल दिया गया है।

HA के लिए Azure साइट को कॉन्फ़िगर करने के लिए:

  1. नेविगेशन मेनू से, नेटवर्क > साइट्स चुनें, और Azure साइट का चयन करें।
  2. नेविगेशन मेनू से, साइट कॉन्फ़िगरेशन > सॉकेट चुनें।
  3. द्वितीयक सॉकेट जोड़ें पर क्लिक करें। द्वितीयक vSocket जोड़ें (उच्च उपलब्धता) विंडो खुलती है।
  4. LAN IP सेटिंग्स कॉन्फ़िगर करें:
    1. LAN इंटरफ़ेस IP दर्ज करें। इस मान का उपयोग MGMT IP और कीपअलाइव पैकेट के लिए किया जाता है।
    2. LAN फ्लोटिंग IP दर्ज करें।
  5. लागू करें पर क्लिक करें। फ्लोटिंग IP सेटिंग्स कॉन्फ़िगर की गई हैं और सॉकेट > उच्च उपलब्धता कॉन्फ़िगरेशन अनुभाग में कॉपी की गई हैं।
  6. सहेजें पर क्लिक करें।

  7. द्वितीयक vSocket के लिए क्रमिक संख्या (S/N) की प्रतिलिपि बनाएं और सहेजें।

    जब आप Azure मार्केटप्लेस से द्वितीयक vSocket को तैनात करते हैं तो इस S/N का उपयोग करें।

सॉकेट स्क्रीन में परिवर्तन

जब आप साइट में द्वितीयक vSocket जोड़ते हैं, तो सॉकेट स्क्रीन में, LAN1 लिंक के लिए गंतव्य को स्वचालित रूप से LAN & HA पर सेट किया जाता है।

मार्केटप्लेस से द्वितीयक Azure vSocket को डिप्लॉय करना

द्वितीयक vSocket के लिए वर्चुअल संसाधन बनाने और उसे Azure साइट के लिए तैनात करने के लिए Azure Marketplace में स्वचालित Cato विज़ार्ड का उपयोग करें।

जब आप मार्केटप्लेस विज़ार्ड में द्वितीयक vSocket के लिए सेटिंग्स को कॉन्फ़िगर करते हैं, तो निम्नलिखित सेटिंग्स प्राथमिक और द्वितीयक vSocket के लिए एक समान होनी चाहिए:

  • नेटवर्किंग - मुख्य और द्वितीयक vSockets के लिए आपको समान वर्चुअल नेटवर्क और MGMT, WAN, और LAN सबनेट्स का उपयोग करना चाहिए।
  • वैकल्पिक कॉन्फ़िगरेशन > सुरक्षा समूह - यदि आप मुख्य के लिए एक नया समूह बनाते हैं, तो इसे द्वितीयक के साथ फिर से उपयोग करें। अन्यथा दोनों के लिए कोई नहीं का चयन करें, या वही मौजूदा समूह।

मार्केटप्लेस से द्वितीयक Azure vSocket तैनात करने के लिए:

  1. Azure मार्केटप्लेस से खोज करें Cato, और चुनें Cato Networks Virtual Socket.
  2. अवलोकन स्क्रीन में, योजना और Azure संसाधनों के लिए सदस्यता चुनें, फिर बनाएँ पर क्लिक करें।

  3. बेसिक्स स्क्रीन में, उन ही सेटिंग्स को परिभाषित करें जो आपने प्राथमिक vSocket के लिए परिभाषित की थीं:

    • सदस्यता - Azure संसाधनों के लिए बिलिंग खाता
    • संसाधन समूह - Azure संसाधन समूह जिससे vSocket संसाधन जुड़े हुए हैं
    • क्षेत्र - vSocket संसाधन के लिए Azure क्षेत्र

    • संसाधन उपसर्ग - प्रत्येक vSocket संसाधन में जोड़ने के लिए वैकल्पिक उपसर्ग

      यदि आपने प्राथमिक सॉकेट की स्थापना करते समय डिफ़ॉल्ट वर्चुअल नेटवर्क नाम vsNet का उपयोग किया है, तो त्रुटियों से बचने के लिए द्वितीयक सॉकेट के लिए संसाधन उपसर्ग को परिभाषित करना आवश्यक है।

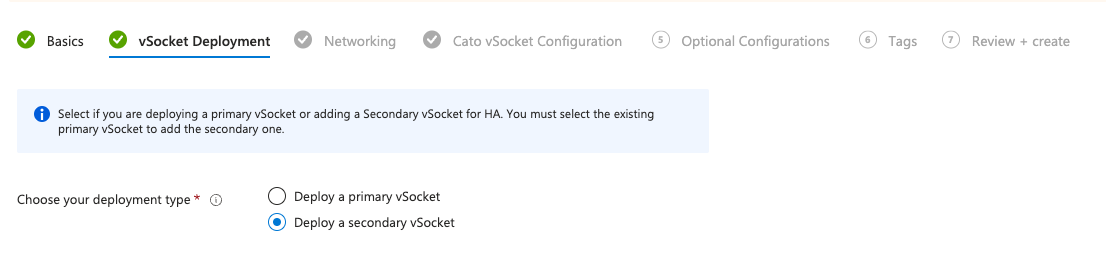

  4. vSocket परिनियोजन स्क्रीन में, एक द्वितीयक vSocket को परिनियोजित करें चुनें।

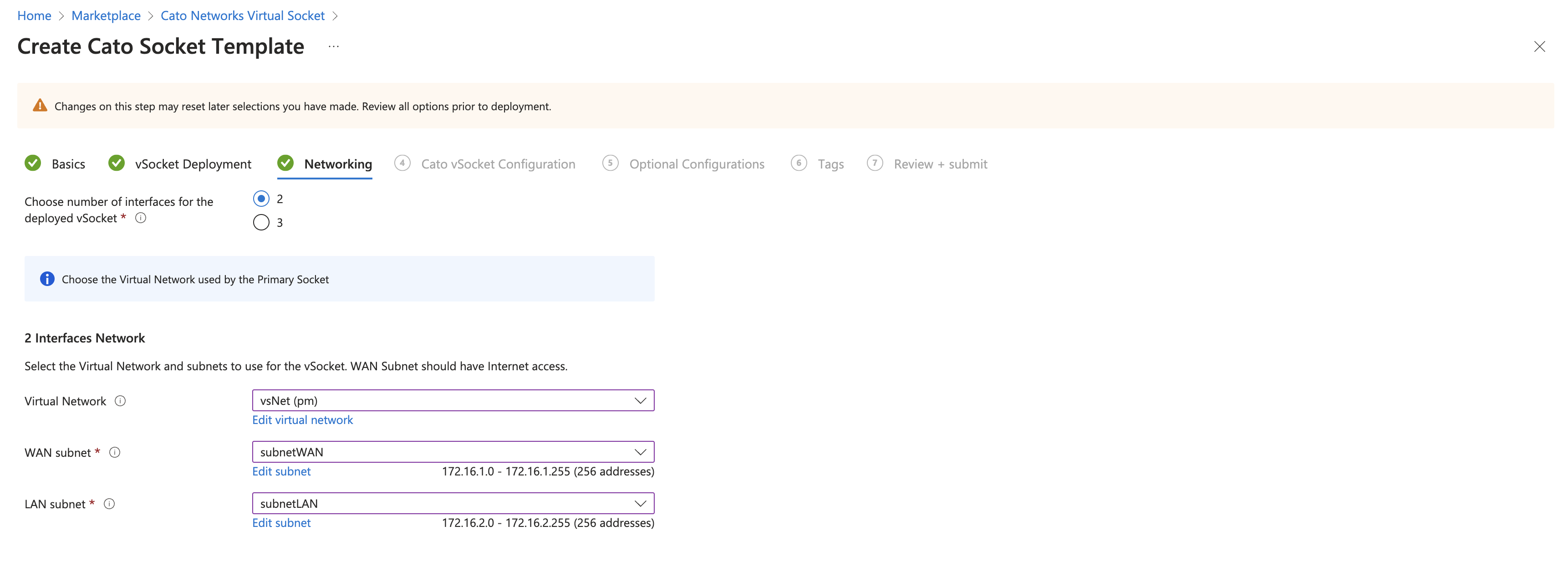

  5. नेटवर्किंग स्क्रीन में, उस ही VNet का चयन करें जिसका प्राथमिक vSocket उपयोग कर रहा है

    • WAN, MGMT, और LAN सबनेट्स के लिए, वही सबनेट्स चुनें जो आपने प्राथमिक vSocket के लिए उपयोग किए थे।

    नोट

    महत्वपूर्ण: यदि आप वही संसाधन चयन नहीं करते हैं जो प्राथमिक vSocket के हैं, तो HA परिनियोजन विफल होगा।

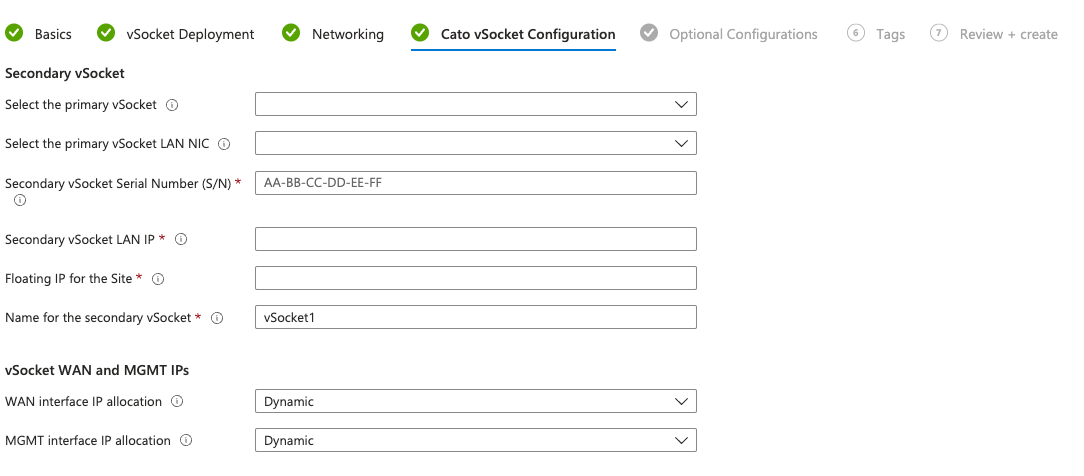

  6. Cato vSocket कॉन्फ़िगरेशन स्क्रीन में, Cato प्रबंधन एप्लिकेशन में (ऊपर Azure vSocket साइट बनाना), आपके द्वारा बनाए गए vSocket साइट के आधार पर vSocket के लिए निम्नलिखित सेटिंग्स परिभाषित करें।

    • प्राथमिक vSocket चुनें - वह प्राथमिक vSocket जिसे आपने पहले बनाया था
    • प्राथमिक vSocket LAN NIC चुनें – उस प्राथमिक vSocket के LAN सबनेट के लिए NIC जिसे आपने पहले बनाया था
    • द्वितीयक vSocket क्रमिक संख्या (S/N) - Cato प्रबंधन एप्लिकेशन में साइट कॉन्फ़िगरेशन > सॉकेट स्क्रीन से द्वितीयक vSocket के लिए S/N कॉपी करें।
    • द्वितीयक vSocket LAN IP - Cato प्रबंधन एप्लिकेशन में साइट कॉन्फ़िगरेशन > सॉकेट > उच्च उपलब्धता कॉन्फ़िगरेशन स्क्रीन से द्वितीयक vSocket के लिए स्थानीय IP दर्ज करें।
    • साइट के लिए फ्लोटिंग IP - दोनों vSockets द्वारा वही फ्लोटिंग IP उपयोग किया जाता है। फ्लोटिंग IP को Cato प्रबंधन एप्लिकेशन में साइट कॉन्फ़िगरेशन > सॉकेट > उच्च उपलब्धता कॉन्फ़िगरेशन स्क्रीन में कॉन्फ़िगर किया गया है।
    • द्वितीयक vSocket के लिए नाम - VM के लिए नाम दर्ज करें जो द्वितीयक vSocket को होस्ट करता है।
    • WAN इंटरफेस IP आवंटन – WAN इंटरफेस के लिए डायनामिक या स्थैतिक आंतरिक IP पता चुनें। स्थैतिक IP आवंटन के लिए, आप कोई भी IP पता आवंटित कर सकते हैं।
    • MGMT इंटरफेस IP आवंटन (केवल 3 NIC परिनियोजन) – MGMT इंटरफेस के लिए डायनामिक या स्थैतिक आंतरिक IP पता चुनें। स्थैतिक IP आवंटन के लिए, आप कोई भी IP पता आवंटित कर सकते हैं।

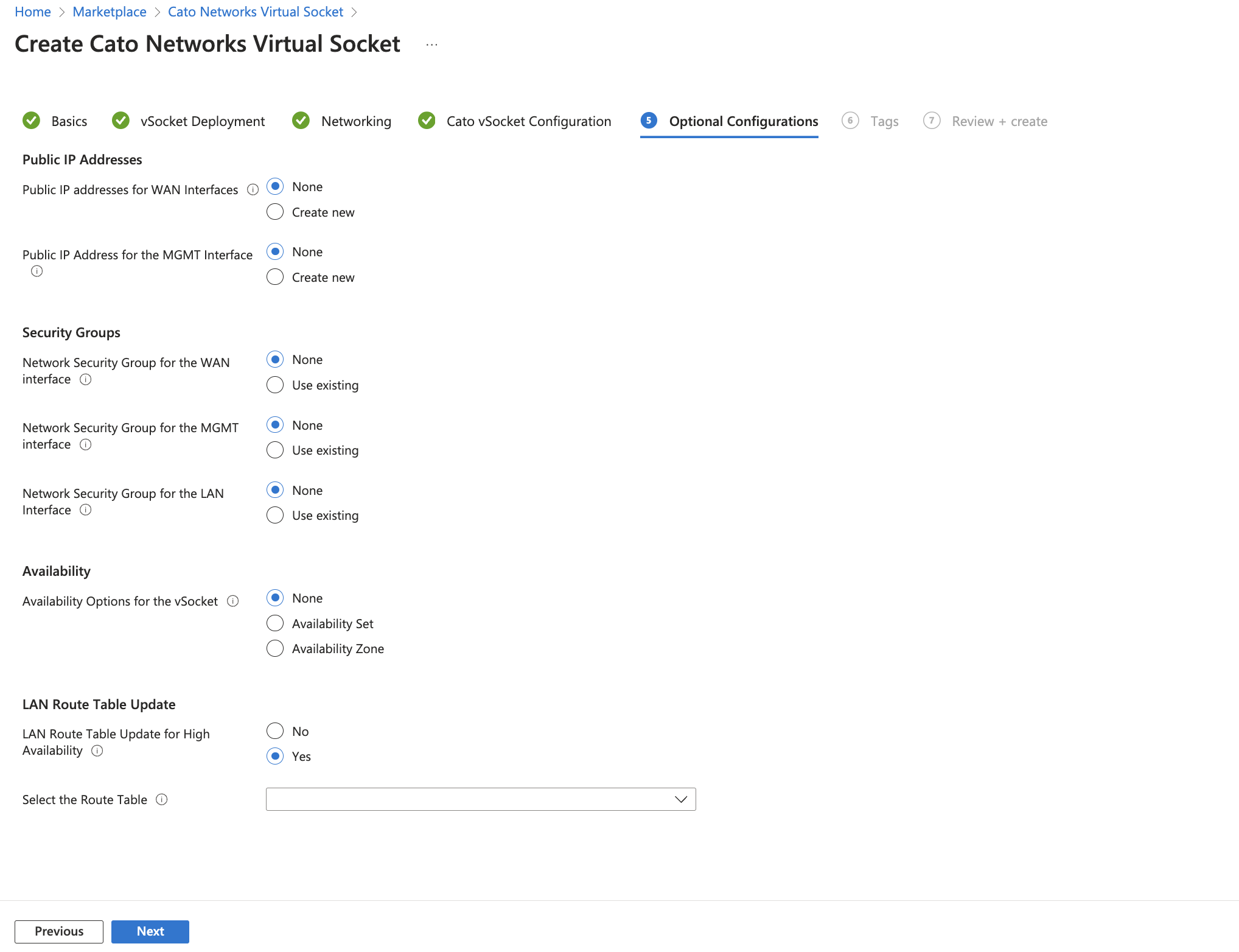

  7. वैकल्पिक कॉन्फ़िगरेशन स्क्रीन में, द्वितीयक vSocket के लिए इन सेटिंग्स को परिभाषित करें:

    • सुनिश्चित करें कि आप वही सुरक्षा समूह और उपलब्धता कॉन्फ़िगरेशन सेट करें जो प्राथमिक vSocket के हैं।
    • LAN रूट टेबल अपडेट - वही LAN रूटिंग टेबल चुनें जो प्राथमिक vSocket के लिए हैं। स्वचालित रूप से HA फ्लोटिंग IP को अगले हॉप के रूप में उपयोग किया जाता है।

  8. समीक्षा + बनाएँ स्क्रीन में, vSocket सेटिंग्स की समीक्षा करें और फिर बनाएँ पर क्लिक करें।

    परिनियोजन प्रगति में है स्क्रीन vSocket परिनियोजन की वास्तविक समय की स्थिति दिखाती है। सभी संसाधनों की परिनियोजना पूरी करने में कई मिनट लग सकते हैं।

    vSocket संसाधनों की परिनियोजना के बाद, vSocket स्वचालित रूप से साइट को Cato Cloud से जोड़ता है और यह जांचता है कि नवीनतम vSocket संस्करण में अपग्रेड करना आवश्यक है या नहीं। Cato प्रबंधन अनुप्रयोग के नोटिफिकेशन क्षेत्र में vSocket कनेक्शन की स्थिति के बारे में संदेश दिखाए जाते हैं।

डिप्लॉयमेंट विफलताओं का समस्या निवारण

कुछ मामलों में, Azure आपके vSocket की परिनियोजन को पूरा नहीं कर सकता है, उदाहरण के लिए, यदि परिनियोजन विज़ार्ड को निजी Azure मार्केटप्लेस में प्रशासक द्वारा अनुमोदित नहीं किया गया था।

आप परिनियोजन त्रुटि सारांश या विफल परिनियोजन के बारे में अधिक जानकारी के लिए Azure गतिविधि लॉग का निरीक्षण कर सकते हैं।

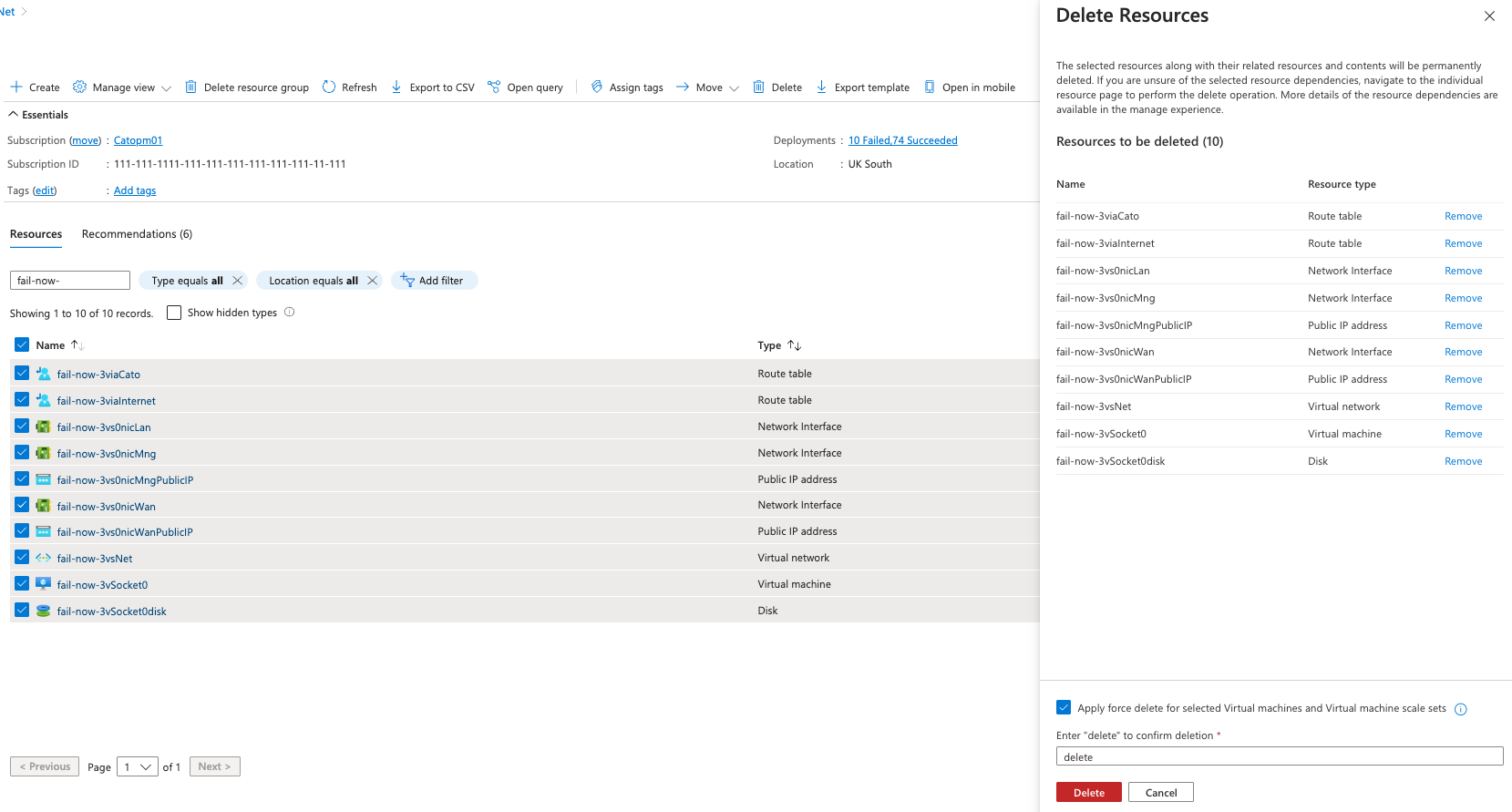

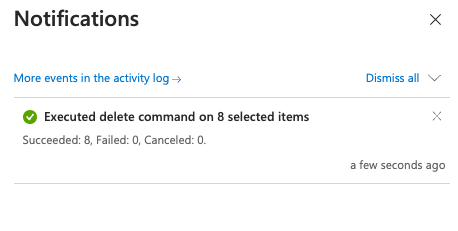

परिनियोजन प्रक्रिया के दौरान, परिनियोजन स्थिति की परवाह किए बिना Azure संसाधन स्वचालित रूप से बनाए जाते हैं। यदि आपका परिनियोजन विफल रहा है, तो कृपया दूसरे परिनियोजन का प्रयास करने से पहले संसाधनों को हटाने का ध्यान रखें।

Azure परिनियोजन संसाधन हटाने के लिए:

  1. Azure में, संसाधन समूह पर जाएं और उस संसाधन समूह को चुनें जिसे आपने इस परिनियोजन के लिए उपयोग किया।

  2. संसाधन के तहत, अपने परिनियोजन के उपसर्ग के लिए फ़िल्टर करने के लिए फ़िल्टर स्क्रीन का उपयोग करें। इस उपसर्ग का उपयोग करके बनाए गए सभी परिनियोजन संसाधन दिखाई देंगे।

  3. सभी संसाधनों को मिलान करें और चेकबॉक्स के माध्यम से उनको बल्क-चुनें।

  4. हटाएँ पर क्लिक करें। यदि चयन किया गया हो, तो आप वर्चुअल मशीनों पर बलपूर्वक हटाने को लागू कर सकते हैं।


जब तैयार हो, तो परिनियोजन विज़ार्ड को फिर से चलाएं। यदि आप परिनियोजन पूरा नहीं कर पा रहे हैं तो कृपया Cato समर्थन से संपर्क करें support@catonetworks.com.

Azure vSocket सॉकेट वेब यूआई से जुड़ना

vSocket के बाद तैनात किया जाता है, हम अनुशंसा करते हैं कि आप सॉकेट वेब यूआई से कनेक्ट करें और VM के लिए पासवर्ड परिवर्तन करें। vSocket के लिए डिफ़ॉल्ट पासवर्ड vSocket VM के VM आईडी है।

अधिक जानकारी के लिए, Azure vSocket साइट को मैन्युअली तैनात करना देखें।



अतिरिक्त संसाधन

Cato Azure vSockets को डिप्लॉय, कॉन्फ़िगर और समस्या निवारण के लिए कई विकल्प प्रदान करता है।

क्या यह लेख उपयोगी था?

3 में से 1 के लिए उपयोगी रहा

0 टिप्पणियां
