होस्ट अनुभव मॉनिटरिंग ड्रिल-डाउन पृष्ठ

यह लेख यह बताता है कि होस्ट अनुभव मॉनिटरिंग ड्रिल-डाउन पृष्ठ का उपयोग कैसे करें ताकि आप अपने नेटवर्क पर एक होस्ट के प्रदर्शन और उपयोगकर्ता अनुभव का विश्लेषण कर सकें।

अनुभव मॉनिटरिंग पृष्ठ पर एनालिटिक्स की समीक्षा करने के बारे में अधिक जानकारी के लिए देखें अनुभव मॉनिटरिंग ड्रिल-डाउन पृष्ठों को समझना।

अवलोकन

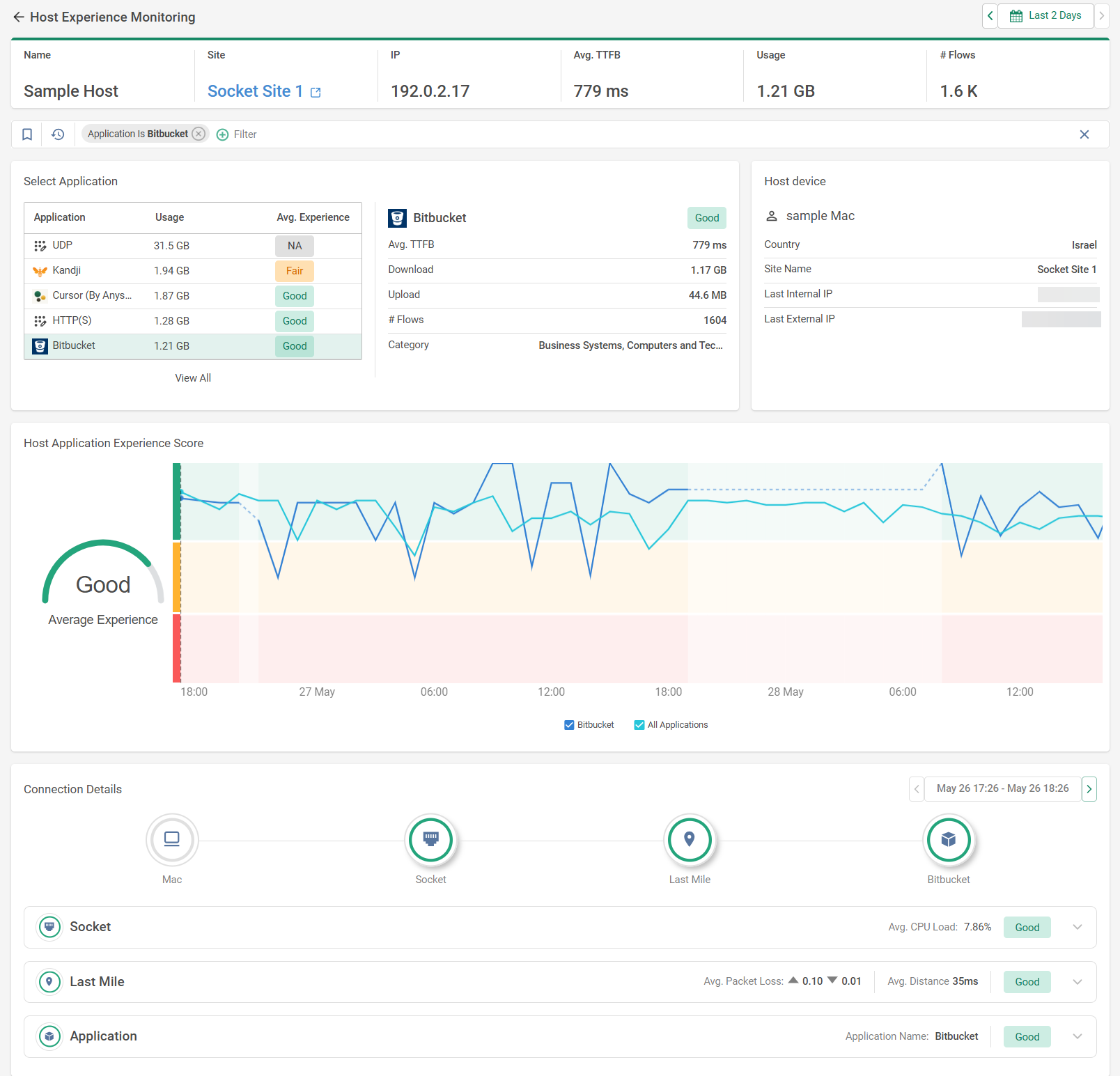

जब आप अनुभव मॉनिटरिंग पृष्ठ पर किसी विशेष होस्ट पर क्लिक करते हैं, तो उस साइट के लिए डेटा के साथ एक होस्ट अनुभव मॉनिटरिंग ड्रिल-डाउन पृष्ठ खुलता है। पृष्ठ वह विजेट्स का सेट दिखाता है जो एक होस्ट के लिए एप्प्लिकेशन ट्रैफिक का विश्लेषण करने में मदद करने के लिए अनुकूलित किया गया है। निम्नलिखित अनुभागों में पृष्ठ पर दिखाए जाने वाले विजेट्स का वर्णन किया गया है।

होस्ट अनुभव निगरानी विजेट्स

ये वे विजेट्स हैं जो होस्ट अनुभव मॉनिटरिंग डेटा को ड्रिल डाउन और विश्लेषण करने के लिए दिखाए जाते हैं:

साइट सारांश - पृष्ठ के शीर्ष पर सामान्य जानकारी को दिखाने वाला विजेट होस्ट के बारे में जानकारी दिखाता है, जिसमें होस्ट का नाम, साइट से होस्ट जुड़ा हुआ है, IP पता, समय अवधि के अनुसार पहले बाइट तक औसत समय, बैंडविड्थ उपयोग और ट्रैफिक प्रवाह की संख्या शामिल है।
एप्लिकेशन चुनें - होस्ट के शीर्ष उपयोग किए गए अनुप्रयोगों के औसत अनुभव स्कोर और कुल डेटा उपयोग दिखाता है। पृष्ठ को फ़िल्टर करने के लिए अनुप्रयोग चुनें ताकि उस अनुप्रयोग के विशेष डेटा को दिखाया जा सके। डिफ़ॉल्ट रूप से, पृष्ठ को उपयोग द्वारा शीर्ष अनुप्रयोग के लिए फ़िल्टर किया गया है।
उपयोग सारांश - एप्लिकेशन चुनें विजेट के दाईं ओर का विजेट चयनित एप्लिकेशन के लिए उपयोग और ट्रैफिक जानकारी दिखाता है।
होस्ट डिवाइस - उपयोगकर्ता का नाम, साइट से उपयोगकर्ता जुड़ा हुआ है, उपयोगकर्ता के साथ जुड़ा अंतिम PoP और ISP। अतिरिक्त रूप से, विजेट होस्ट उपकरण के बारे में विवरण दिखाता है, जिसमें उपकरण का भू-स्थान, होस्ट से जुड़ी साइट, और कनेक्शन में उपयोग किए गए सबसे हाल के आंतरिक और बाहरी IP पते शामिल हैं।
होस्ट एप्लिकेशन अनुभव स्कोर - चयनित एप्लिकेशन के लिए होस्ट औसत अनुभव स्कोर दिखाता है (अच्छा/ औसत/खराब), साथ ही उस समय सीमा पर कॉन्फ़िगर किया गया ग्राफ जो सभी एप्लिकेशनों के लिए समग्र स्कोर की तुलना में एप्लिकेशन स्कोर दिखाता है

औसत अनुभव स्कोर इन एप्पलीकेशन प्रदर्शन मेट्रिक्स पर आधारित होता है:
- पहले बाइट तक का समय
- TCP कनेक्शन
- TLS कनेक्शन
- HTTP विलंबता
- हाइपरटेक्स्ट ट्रांसफर प्रोटोकॉल/S त्रुटि
Cato की एआई-आधारित एल्गोरिथ्म हर एप्प्लीकेशन के लिए अद्वितीय सीमा तैयार करता है।

एप्लिकेशन अनुभव स्कोर कैसे गणना की जाती है के बारे में अधिक जानकारी के लिए, इस आलेख को देखें।
कनेक्शन विवरण - यह नेटवर्क पथ के विभिन्न तार्किक नोड्स के लिए डेटा दिखाता है। साइट होस्ट्स के लिए, नोड्स में शामिल हैं: साइट होस्ट, सॉकेट, सुरंग, और चयनित अनुप्रयोग। इसके अलावा, ट्रैफिक के लिए प्रक्रिया किए गए Cato क्लाउड PoP के लिए भी नोड्स हैं। यदि ट्रैफिक आगमन एक दूसरे PoP से होती है, तो आगमन और बिकास दोनों PoPs दिखाए जाते हैं। गंतव्य से संबंधित नोड्स भी दिखाए जाते हैं, जिसमें शामिल हैं:
- पहला मील - गंतव्य और PoP के बीच का ISP कनेक्शन।
- गंतव्य सॉकेट - गंतव्य साइट के लिए सॉकेट। उदाहरण के लिए, यदि उपयोगकर्ता एक सॉकेट साइट के पीछे एक WAN अनुप्रयोग का उपयोग कर रहा है।
प्रत्येक नोड के लिए अनुभव मॉनिटरिंग स्कोरिंग के बारे में अधिक जानकारी के लिए देखें अनुभव मॉनिटरिंग कनेक्शन विवरण (ईए-सॉकेट और अंतिम मील अंडरले)।

विजेट प्रत्येक नोड के लिए विस्तारणीय अनुभाग प्रदान करता है ताकि आप आगे डिटेल्ड डेटा में ड्रिल डाउन कर सकें और नेटवर्क पथ के प्रत्येक हिस्से में संभावित मुद्दों की पहचान कर सकें। इनका वर्णन निम्नलिखित उपखंडों में किया गया है।

कनेक्शन विवरण > सॉकेट

सॉकेट अनुभाग साइट सॉकैट्स के लिए निम्नलिखित डेटा दिखाता है:

सॉकेट प्रदर्शन -
- औसत अनुभव - साइट के लिए सॉकेट प्रदर्शन के लिए औसत अनुभव स्कोर स्थित साइट के ऊपर कॉन्फ़िगर समय सीमा के लिए सॉकेट सीपीयू उपयोग (सीपीयू लोड) के औसत पर आधारित होता है। यह स्कोर साइट के प्राथमिक सॉकेट के सबसे खराब प्रदर्शन वाले कोर पर आधारित होता है। अच्छा - उपयोग में सीपीयू 70% से कम है
  - औसत - उपयोग में सीपीयू 70-90% के बीच है
  - खराब - उपयोग में सीपीयू 90% से अधिक है
  - औसत सीपीयू लोड - साइट के लिए कॉन्फ़िगर समय सीमा में सॉकेट सीपीयू उपयोग (सीपीयू लोड) का औसत (साइट के प्राथमिक सॉकेट के सबसे खराब प्रदर्शन वाले कोर पर आधारित)।

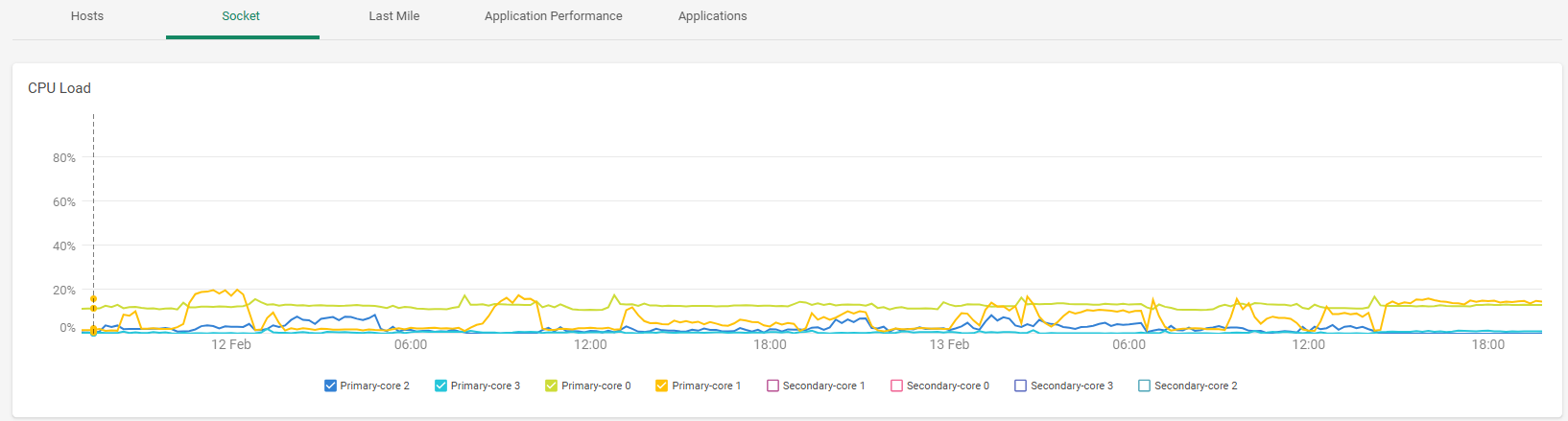

- औसत सीपीयू लोड - परिभाषित समय सीमा के लिए सॉकेट कोर के प्रत्येक के लिए प्रतिशत उपयोग।
यदि साइट उच्च उपलब्धता (एचए) के साथ कॉन्फ़िगर है, तो ग्राफ दोनों प्राथमिक और द्वितीयक सॉकेट कोर्स का उपयोग दिखाता है। Socket_CPU_-_DEM.png

यदि आप उच्च सॉकेट सीपीयू उपयोग देख रहे हैं, तो यहाँ समस्या निवारण के लिए कदम दिए गए हैं:
1. सॉकेट WebUI तक पहुँचें और HW स्थिति टैब का चयन करें।
2. प्रत्येक कोर के लिए वर्तमान सीपीयू % उपयोग की जाँच करें।
3. लगातार सीपीयू उपयोग की निगरानी करें 90% से अधिक, क्योंकि यह सीधे सॉकेट प्रदर्शन को प्रभावित करेगा और पैकेट हानि और उच्च विलंबता का कारण बनेगा।
यदि आप नेटवर्क पैकेट हानि के साथ-साथ उच्च सीपीयू उपयोग की लगातार साक्षी हैं:
1. जब उच्च CPU उपयोग होता है, उसे दस्तावेजित करें।
2. नोट करें कि कौन से कोर उच्च उपयोग का अनुभव कर रहे हैं।
3. सहायता के लिए Cato समर्थन से संपर्क करें।
सॉकेट सीपीयू उपयोग को ठीक करने के बारे में अधिक जानकारी के लिए, सॉकेट साइट्स समस्या निवारण प्रदर्शन समस्याएं देखें।
- इस विशेषता के लिए न्यूनतम सॉकेट संस्करण निम्नलिखित हैं:
  - भौतिक सॉकेट्स के लिए - सॉकेट संस्करण 21.1.18975
  - आभासी सॉकेट्स के लिए - सॉकेट संस्करण 22

कनेक्शन विवरण > अंतिम मील

अंतिम मील अनुभाग PoP के लिए एन्क्रिप्टेड टनल कनेक्शन की गुणवत्ता के लिए निम्नलिखित डेटा दिखाता है:

अंतिम मील प्रदर्शन -
- औसत अनुभव - अंतिम मील प्रदर्शन के लिए औसत अनुभव स्कोर। अनुभव - अंतिम चरण प्रदर्शन के लिए औसत अनुभव स्कोर।

  अंतिम मील नोड के लिए स्कोर अंतिम मील ओवरले के लिए निम्नलिखित मेट्रिक्स पर आधारित है, जैसा कि विजेट्स में दिखाया गया है:
  - टनल अपस्ट्रीम पैकेट हानि

    अच्छा - 1% से कम पैकेट हानि।

    औसत - 1-5% पैकेट हानि के बीच।

    खराब - 5% से अधिक पैकेट हानि।
  - टनल डाउनस्ट्रीम पैकेट हानि

    अच्छा - 1% से कम पैकेट हानि।

    औसत - 1-5% पैकेट हानि के बीच।

    खराब - 5% से अधिक पैकेट हानि।
  - टनल दूरी

    अच्छा - 20 ms से कम।

    औसत - 20-100 ms के बीच।

    खराब - 100 ms से अधिक
  नोड के लिए प्रदर्शित स्कोर दोनों मेट्रिक्स के बीच सबसे अच्छे परिणाम पर आधारित है। उदाहरण के लिए, यदि टनल पैकेट हानि अच्छा है, और टनल दूरी खराब है, तो नोड स्कोर अच्छा है।
- औसत औसत पैकेट हानि - अपस्ट्रीम और डाउनस्ट्रीम ट्रैफ़िक के लिए टनल के अंदर अंतिम मील में खोए गए पैकेटों का प्रतिशत, अद्यतन समय सीमा में औसत।
- औसत औसत दूरी - टनल के अंदर साइट और Cato क्लाउड के बीच की दूरी, अद्यतन समय सीमा में औसत।

अंतिम मील ग्राफ - ये ग्राफ़ दो विभिन्न प्रकार की जांच के आधार पर मेट्रिक्स शामिल करते हैं। ये जांच प्रकार और प्रत्येक के लिए दिखाए गए विजेट्स हैं:

अंडरले - अन्एंक्रिप्टेड आउट-ऑफ-टनल अंतिम मील कनेक्शन पर भेजे गए प्रोब्स PoP के लिए ISP कनेक्शन की गुणवत्ता को मापने के लिए, एन्क्रिप्टेड ओवरले से स्वतंत्र। इससे आउट-ऑफ-टनल मुद्दों की पहचान करने और निदान करने में मदद मिलती है जो सॉकेट साइट्स के लिए अंतिम-मील प्रदर्शन को प्रभावित कर सकते हैं।

नोट: अंडरले डेटा केवल सॉकेट साइट से जुड़ने वाले होस्ट्स के लिए उपलब्ध है।

प्रत्येक WAN इंटरफ़ेस के लिए सॉकेट में प्रोब्स भेजे जाते हैं। विजेट्स इंटरफ़ेस का नाम और संबद्ध PoP स्थान का नाम दिखाते हैं, साथ ही संबद्ध सेवा नोड का आईपी पता PoP में। यदि PoP नाम अनुपलब्ध है, तो केवल सेवा नोड का आईपी पता दिखाया जाता है।

नोट: अंडरले प्रोब्स फ़ीचर के लिए डेटा एकत्र करने के लिए, सॉकेट v21.1.18975 या उच्चतर की आवश्यकता है

ग्राफ	विवरण
पैकेट हानि	टनल के बाहर अंतिम मील में खोए गए पैकेटों का प्रतिशत।
राउंड-ट्रिप विलंबता	नेटवर्क पथ में दिए गए नोड (उदा. एक साइट या उपयोगकर्ता उपकरण) और Cato क्लाउड के बीच राउंड-ट्रिप समय, सुरंग के बाहर मापा गया।

ओवरले - इन प्रोब्स से Cato टनल कनेक्शन के लिए कनेक्शन की गुणवत्ता मापी जाती है।

ग्राफ	विवरण
पैकेट हानि अपस्ट्रीम	अपस्ट्रीम ट्रैफिक के लिए टनल के अंदर अंतिम मील में खोए गए पैकेटों का प्रतिशत।
पैकेट हानि डाउनस्ट्रीम	डाउनस्ट्रीम ट्रैफिक के लिए टनल के अंदर अंतिम मील में खोए गए पैकेटों का प्रतिशत।
उपस्ट्रीम पर अस्वीकृत पैकेट्स	उपस्ट्रीम ट्रैफिक के लिए प्राप्त किए गए लेकिन प्रसंस्कृत नहीं किए गए पैकेटों की प्रतिशतता।
डिस्कार्डेड पैकेट्स डाउनस्ट्रीम	पैकेट्स का प्रतिशत जो प्राप्त तो हुए लेकिन डाउनस्ट्रीम ट्रैफ़िक के लिए प्रोसेस नहीं किए गए।
राउंड-ट्रिप विलंबता	साइट और Cato Cloud के बीच सुरंग के अंदर की दूरी।
टनल आयु	वर्तमान DTLS टनल के सॉकेट और PoP के बीच जुड़ी रहने की कुल अवधि।
जिटर अपस्ट्रीम	अपस्ट्रीम डेटा पैकेट्स के बीच का समय विलंबन मिलीसेकंड (ms) में।
जिटर डाउनस्ट्रीम	डाउनस्ट्रीम डेटा पैकेट्स के बीच का समय विलंबन मिलीसेकंड (ms) में।
अधिकतम थ्रूपुट अपस्ट्रीम	अपस्ट्रीम ट्रैफिक के लिए सुरंग के अंदर मापा गया अधिकतम थ्रूपुट
अधिकतम थ्रूपुट डाउनस्ट्रीम	डाउनस्ट्रीम ट्रैफिक के लिए सुरंग के अंदर मापा गया अधिकतम थ्रूपुट
औसत थ्रूपुट अपस्ट्रीम	प्रत्येक लिंक के लिए सुरंग के अंदर अपस्ट्रीम औसत थ्रूपुट (बकेट की लंबाई पर)
औसत थ्रूपुट डाउनस्ट्रीम	प्रत्येक लिंक के लिए सुरंग के अंदर डाउनस्ट्रीम औसत थ्रूपुट (बकेट की लंबाई पर)

कनेक्शन विवरण > पहला मील

पहला मील ISP कनेक्शन को संदर्भित करता है जो गंतव्य और PoP के बीच होता है।

पहला मील अनुभाग PoP के लिए एन्क्रिप्टेड सुरंग कनेक्शन की गुणवत्ता के लिए निम्न डेटा दिखाता है:

पहला मील प्रदर्शन -
- औसत. ओवरले अनुभव - पहला मील ओवरले प्रदर्शन के लिए औसत अनुभव स्कोर।

  नोड के लिए स्कोर ओवरले के पहले मील के मेट्रिक्स के लिए निम्नलिखित मैट्रिक्स पर आधारित होता है, जैसा कि विजेट्स में दिखाया गया है:
  - टनल अपस्ट्रीम पैकेट नुकसान

    अच्छा - 1% से कम पैकेट नुकसान।

    औसत - 1-5% के बीच पैकेट नुकसान।

    खराब - 5% से अधिक पैकेट नुकसान।
  - टनल डाउनस्ट्रीम पैकेट नुकसान

    अच्छा - 1% से कम पैकेट नुकसान।

    औसत - 1-5% के बीच पैकेट नुकसान।

    खराब - 5% से अधिक पैकेट नुकसान।
  - टनल दूरी

    अच्छा - 20 मिलीसेकंड से नीचे।

    औसत - 20-100 मिलीसेकंड के बीच।

    खराब - 100 मिलीसेकंड से अधिक।
  नोड के लिए दिखाए गए स्कोर दो मैट्रिक्स के बीच सबसे अच्छे परिणाम पर आधारित होता है। उदाहरण के लिए, यदि टनल पैकेट नुकसान अच्छा है, और टनल दूरी खराब है, तो नोड स्कोर अच्छा होता है।

  इसके अलावा प्रत्येक सॉकेट WAN लिंक के लिए निम्नलिखित मैट्रिक्स दिखाए जाते हैं:
- औसत पैकेट नुकसान - सुरंग के भीतर पहले मील के भीतर खो गए पैकेटों का प्रतिशत (ओवरले) अपस्ट्रीम और डाउनस्ट्रीम ट्रैफ़िक के लिए, कॉन्फ़िगर की गई समय अवधि में औसत।
- औसत दूरी - सुरंग के भीतर साइट और Cato क्लाउड के बीच की दूरी (ओवरले), कॉन्फ़िगर की गई समय अवधि में औसत।
- औसत अंडरले अनुभव - पहले मील के सुरंग कनेक्शन से बाहर के लिए औसत अनुभव स्कोर।

पहला मील ग्राफ़ - इन ग्राफ्स में दो अलग प्रकार के प्रोब्स पर आधारित मैट्रिक्स शामिल होते हैं। ये प्रोब प्रकार हैं और प्रत्येक के लिए दिखाए गए विजेट्स:

अंडरले - अन्क्रिप्टेड सुरंग के बाहर पहले मील कनेक्शन पर भेजे गए प्रोब्स ISP कनेक्शन के लिए PoP की गुणवत्ता को मापने के लिए, एन्क्रिप्टेड ओवरले से स्वतंत्र। यह पहले-मील प्रदर्शन के लिए सॉकेट साइट्स की सुरंग से बाहर के मुद्दों की पहचान और निदान करने में मदद करता है।

सॉकेट में प्रत्येक WAN इंटरफ़ेस के लिए प्रोब्स भेजे जाते हैं। विजेट्स इंटरफ़ेस का नाम और जुड़े हुए PoP स्थान का नाम, साथ ही PoP में जुड़े सेवा नोड का IP पता दिखाते हैं। यदि PoP का नाम अनुपलब्ध होता है, तो केवल सेवा नोड का IP पता दिखाया जाता है।

नोट: अंडरले प्रोब्स फीचर के लिए डेटा एकत्र करने के लिए, सॉकेट v21.1.18975 या अधिक की आवश्यकता होती है

ग्राफ	विवरण
पैकेट लॉस	पहले मील के बाहर सुरंग से खो गए पैकेटों का प्रतिशत।
राउंड-ट्रिप विलंबता	नेटवर्क पथ में दिए गए नोड (उदा. एक साइट या उपयोगकर्ता उपकरण) और Cato क्लाउड के बीच राउंड-ट्रिप समय, सुरंग के बाहर मापा गया।

	विवरण
साइट अपस्ट्रीम पैकेट नुकसान	गंतव्य साइट पहले मील के भीतर सुरंग में अपस्ट्रीम ट्रैफिक के लिए खो गए पैकेटों का प्रतिशत।
साइट डाउनस्ट्रीम पैकेट नुकसान	गंतव्य साइट पहले मील के भीतर सुरंग में डाउनस्ट्रीम ट्रैफिक के लिए खो गए पैकेटों का प्रतिशत।
साइट राउंड-ट्रिप विलंबता	नेटवर्क पथ में दिए गए नोड (उदा. एक साइट या उपयोगकर्ता उपकरण) और Cato क्लाउड के बीच राउंड-ट्रिप समय, सुरंग के भीतर मापा गया।
टनल की आयु	सॉकेट और PoP के बीच वर्तमान DTLS टनल जुड़े हुए की कुल समय।
अपस्ट्रीम जिटर	उपस्ट्रीम डेटा पैकेटों के बीच मिलीसेकंड्स में समय देरी में फर्क।
डाउनस्ट्रीम जिटर	डाउनस्ट्रीम डेटा पैकेटों के बीच मिलीसेकंड्स में समय देरी में फर्क।
अधिकतम अपस्ट्रीम थ्रूपुट	सुरंग के भीतर अपस्ट्रीम ट्रैफ़िक के लिए मापा गया अधिकतम थ्रूपुट
अधिकतम डाउनस्ट्रीम थ्रूपुट	सुरंग के भीतर डाउनस्ट्रीम ट्रैफ़िक के लिए मापा गया अधिकतम थ्रूपुट
औसत अपस्ट्रीम थ्रूपुट	हर लिंक के लिए सुरंग के भीतर अपस्ट्रीम औसत थ्रूपुट (बकेट की लंबाई पर)
औसत डाउनस्ट्रीम थ्रूपुट	हर लिंक के लिए सुरंग के भीतर डाउनस्ट्रीम औसत थ्रूपुट (बकेट की लंबाई पर)

कनेक्शन विवरण > गंतव्य सॉकेट

गंतव्य सॉकेट अनुभाग गंतव्य साइट के सॉकेट्स के लिए डेटा दिखाता है। गंतव्य सॉकेट्स के लिए दिखाए गए मेट्रिक्स स्रोत साइट सॉकेट्स के लिए मेट्रिक्स के समान होते हैं। इन मेट्रिक्स के विवरण के लिए, ऊपर देखें कनेक्शन विवरण > सॉकेट।

कनेक्शन विवरण > एप्लिकेशन

एप्लिकेशन खंड एप्लिकेशन प्रदर्शन के लिए निम्नलिखित मेट्रिक्स दिखाता है:

औसत अनुभव -

औसत अनुभव स्कोर इन एप्लिकेशन प्रदर्शन मेट्रिक्स पर आधारित है:
- पहला बाइट समय
- TCP कनेक्ट
- TLS कनेक्ट
- HTTP विलंबता
- HTTP/S त्रुटि
Cato की AI-आधारित एल्गोरिथ्म हर ऐप के लिए अद्वितीय सीमा निर्धारित करती है।

एप्लिकेशन अनुभव स्कोर कैसे गणना की जाती है के बारे में अधिक जानकारी के लिए, इस आलेख को देखें।
एप्लिकेशन ग्राफ - इन मेट्रिक्स को निम्नलिखित तालिका में वर्णित किया गया है:

	विवरण
पहले बाइट तक समय	HTTP अनुरोध और पहले बाइट की प्राप्ति के बीच का समय।
TCP कनेक्ट	TCP कनेक्शन स्थापित करने में लगा समय।
TLS कनेक्ट	TLS कनेक्शन स्थापित करने में लगा समय।
HTTP/S विलंबता	अनुरोध और प्रतिक्रिया के बीच का समय।
HTTP/S त्रुटि दर	HTTP त्रुटियों का प्रतिशत।
पैकेट नुकसान	सुरंग के अंदर अंतिम माइल में खोए गए पैकेट्स का प्रतिशत।
दूरी	साइट और Cato Cloud के बीच सुरंग के अंदर की दूरी।
