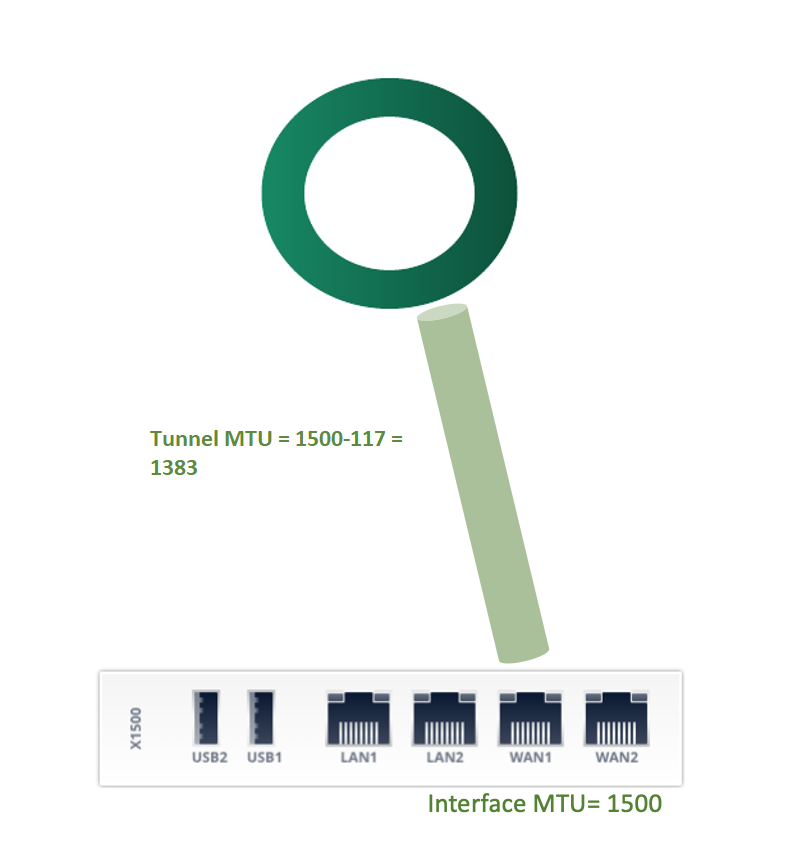

अधिकतम ट्रांसमिशन यूनिट (MTU) सबसे बड़ा पैकेट आकार परिभाषित करता है जो फ्रैगमेंटेशन के बिना संचारित किया जा सकता है। MTU सेटिंग सॉकेट और PoP के बीच पैकेट प्रवाह की दक्षता निर्धारित करने में मदद करता है। जबकि ईथरनेट इंटरफेस आमतौर पर 1500 बाइट्स का MTU समर्थन करते हैं, DTLS ओवरहेड सुरंग पर प्रभावी MTU को 1383 बाइट्स तक कम कर देता है। यह व्यवहार फ्रैगमेंटेशन सेटिंग्स के आधार पर पैकेट कैसे संभाले जाते हैं उसे प्रभावित करता है।
जब DF बिट सेट किया जाता है, तो सॉकेट WAN ट्रैफ़िक के लिए ओवरसाइज़िड पैकेट को संभालता है और प्रेषक को ICMP फ्रैग्मेंटेशन की आवश्यकता संदेश भेजता है। यह संदेश स्वीकार्य MTU आकार (जैसे, 1383 बाइट्स) शामिल करता है, जो क्लाइंट को पैकेट को उसी अनुसार फ्रैगमेंट करने के लिए प्रेरित करता है।
यदि DF बिट सेट नहीं किया जाता है और WAN ट्रैफिक के लिए पैकेट प्रभावकारी MTU से अधिक हो जाता है, तो सॉकेट पैकेट को फ्रैग्मेंट करता है। फिर PoP फ्रैगमेंट्स को रिअसेंबल करता है और पूरा पैकेट गंतव्य तक भेजता है। यह व्यवहार निरंतरता सुनिश्चित करता है लेकिन मॉनिटरिंग टूल्स में पैकेट हानि दृश्यता के लिए प्रभाव हो सकता है।
सॉकेट LAN पोर्ट और जंबो फ्रेम्स
Cato सॉकेट LAN पोर्ट पर जंबो फ्रेम्स का समर्थन नहीं करता है। जब सॉकेट LAN पोर्ट पर 1500 बाइट से बड़ा पैकेट प्राप्त करता है, तो यह आवाजाही न करें (DF) बिट को जांचता है।
- यदि DF बिट सेट नहीं किया जाता है, तो सॉकेट पैकेट को स्वीकार करता है और उसे 1500-बाइट सीमा के अनुरूप फ्रैग्मेंट करता है।
- यदि DF बिट सेट किया जाता है, तो सॉकेट पैकेट को ड्रॉप करता है और प्रेषक को ICMP फ्रैग्मेंटेशन की आवश्यकता संदेश भेजता है।
कई सक्रिय WAN लिंक के साथ MTU व्यवहार
सॉकेट साइट्स जो कई सक्रिय वैन लिंक के साथ तैनात हैं:
-
डाउनस्ट्रीम (PoP से सॉकेट तक): PoP अधिकतम पैकेट आकार की जांच करता है जो प्रति WAN लिंक फ्रीग्मेंटेशन के बिना पास हो सकता है। आविष्कृत सबसे कम MTU सभी डाउनस्ट्रीम सुरंगों में लागू किया जाता है।
उदाहरण के लिए, यदि किसी साइट के पास दो WAN लिंक्स हैं जिनके आविष्कृत MTUs क्रमशः 1450 बाइट्स और 1383 बाइट्स हैं, तो डाउनस्ट्रीम MTU 1383 बाइट्स का उपयोग किया जाएगा ताकि सभी लिंक्स पर लगातार वितरण सुनिश्चित हो सके।
- अपस्ट्रीम (सॉकेट से PoP): सॉकेट प्रत्येक सक्रिय लिंक के लिए MTU की गणना करता है। सक्रिय लिंक्स के बीच सबसे छोटे MTU को अपस्ट्रीम टनल के लिए प्रभावी MTU बना दिया जाता है।
नोट: निष्क्रिय WAN लिंक सक्रिय सुरंगों के लिए प्रयुक्त MTU को प्रभावित नहीं करते हैं।
ऑफ-क्लाउड सुरंगें (साइट-टू-साइट) अलग MTU गणना का उपयोग करती हैं, जिसमें 106-बाइट का ओवरहेड शामिल होता है। ये सुरंगें अपने ही MTU डिस्कवरी को नियत काल में चलाती हैं, जो कि सॉकेट-टू-PoP पथ से स्वतंत्र होता है।
सॉकेट वेबUI का उपयोग करके सॉकेट साइट के लिए MTU कॉन्फ़िगर करें। परिवर्तनों को प्रभावी बनाने के लिए सॉकेट को PoP के साथ पुनः कनेक्ट होना चाहिए, जो सभी ट्रैफ़िक प्रवाह को बाधित कर सकता है।

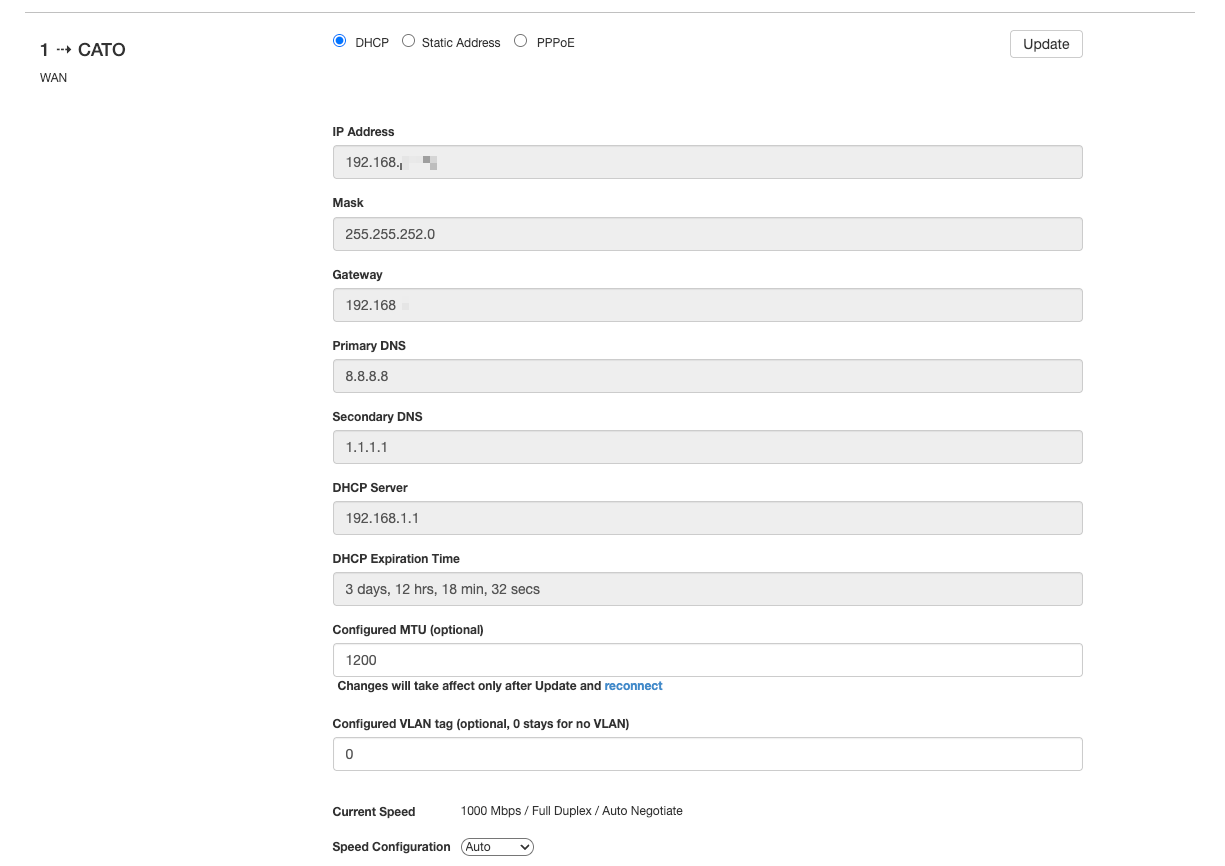

सॉकेट साइट के लिए MTU कॉन्फ़िगर करें:
- साइट के लिए सॉकेट वेब यूआई में लॉग इन करें, देखें सॉकेट वेब यूआई तक पहुंचने।
-
नेटवर्क सेटिंग्स टैब पर जाएं और प्रत्येक WAN लिंक के लिए MTU दर्ज करें।
- अपडेट करें पर क्लिक करें। सॉकेट PoP से फिर से कनेक्ट होता है और MTU अपडेट किया जाता है।
नोट्स:
- PMTUD पैकेट स्पष्ट पैकेट हानि उत्पन्न कर सकते हैं, विशेष रूप से न्यूनतम ट्रैफ़िक वाले निष्क्रिय लिंक्स पर।
- सॉकेट संस्करण 23.0.19445 से शुरू करते हुए, PMTUD पैकेट को पैकेट हानि मेट्रिक्स से बाहर रखा गया है।
-
यह संभव है कि सभी सॉकेट साइट्स पर स्वचालित रूप से लागू होने वाले MTU को सेट करें। जब आप इस स्वचालित MTU कॉन्फ़िगरेशन का उपयोग करते हैं, तो आप किसी खास साइट के लिए MTU कॉन्फ़िगर नहीं कर सकते।
सभी सॉकेट साइट्स के लिए MTU सेट करने के बारे में अधिक जानकारी के लिए, कृपया समर्थन से संपर्क करें।
