यह लेख बताता है कि USB ड्राइव का उपयोग करके X1700 सॉकेट को फ़ैक्टरी इमेज पर कैसे रीसेट करें।
नोट
चेतावनी! Cato के पास X1700 साइट्स के लिए दो प्रमाणित सॉकेट हार्डवेयर मॉडल (X1700 और X1700B) हैं। सॉकेट पर इमेज को स्थापित करने से पहले सॉकेट मॉडल को सटीक रूप से पहचान लेना सुनिश्चित करें।
दोनों X1700 सॉकेट मॉडलों के बारे में अधिक जानकारी के लिए देखें Cato Sockets के रीइमेजिंग का अवलोकन।

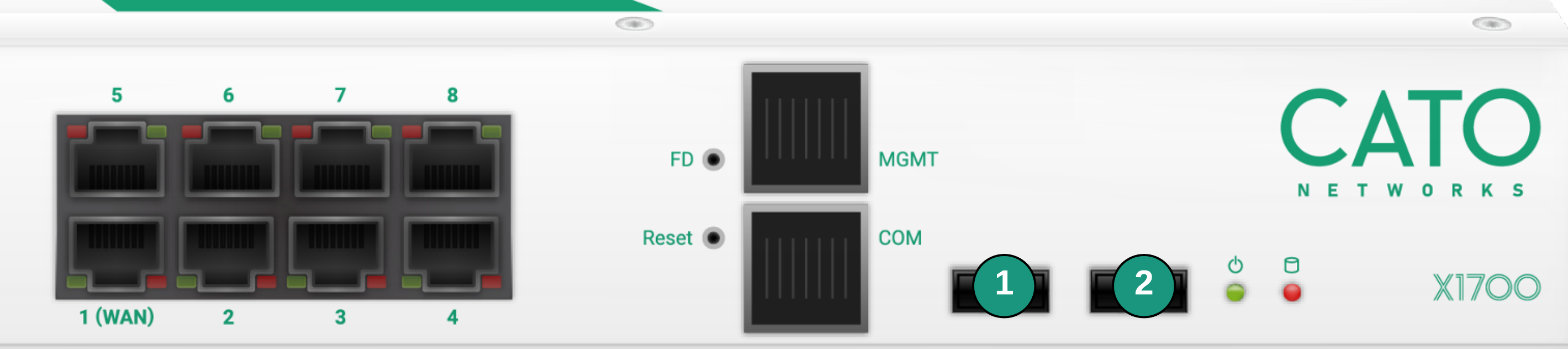

X1700 सॉकेट के फ्रंट पैनल पर दो USB पोर्ट होते हैं, X1700 सॉकेट पर इमेज स्थापित करने के लिए USB2 पोर्ट का उपयोग करें। USB ड्राइव का उपयोग करके X1700 सॉकेट को रीइमेज करने के लिए आप इस पोर्ट का उपयोग कर सकते हैं।
-
USB1 पोर्ट - X1700 सॉकेट को रीइमेज करने के लिए उपयोग न करें
-
USB2 पोर्ट - USB2 पोर्ट के साथ X1700 सॉकेट को रीइमेज करने के लिए आप USB 2.0 फ्लैश ड्राइव का उपयोग कर सकते हैं (USB 3.0 फ्लैश ड्राइव का उपयोग करने से स्थापना प्रक्रिया में समस्याएं उत्पन्न होंगी)
एड-ऑन मॉड्यूल के साथ X1700 और X1700B सॉकेट्स के लिए, आपको संपूर्ण रीइमेजैंग प्रक्रिया के दौरान मॉड्यूल को हटा देना चाहिए।
सॉकेट के सफलतापूर्वक बूट होने के बाद, सॉकेट में एड-ऑन मॉड्यूल पुनः डालें।
-
इमेज फाइल डाउनलोड करें
इमेज फाइल को कैसे प्राप्त करें, इस बारे में अधिक जानकारी के लिए देखें सॉकेट और vSocket इमेज फाइल्स।
-
इमेज का अनटार करें (नीचे दिए गए निर्देश देखें)।
-
कम से कम 8GB की USB ड्राइव प्राप्त करें। यदि USB ड्राइव को फॉर्मेट करना आवश्यक है, तो exFAT या FAT32 प्रारूप का उपयोग करें। FAT32 प्रारूप का उपयोग करते समय, USB ड्राइव 32GB से बड़ी नहीं होनी चाहिए।
यह अनुभाग बताता है कि विंडोज, macOS और लिनक्स के लिए USB ड्राइव पर सॉकेट इमेज कैसे बर्न करें।
इमेज़ का अनटार करने के बाद, अनकंप्रेस्ड DD इमेज फाइल के फाइल हैश की तुलना Cato द्वारा सत्यापित सही फाइल हैश से करें। यह डिस्क इमेज की अखंडता की पुष्टि करता है, इससे पहले कि आप हार्ड ड्राइव पर सॉकेट फर्मवेयर लिखें।
-
एक फ़ाइल के साथ सत्यापित हैश इस लेख में संलग्न है
-
फ़ाइल को अनकंप्रेस्ड डिस्क इमेज के समान निर्देशिका में सहेजें
नोट
महत्वपूर्ण: आपको X1700 सॉकेट पर इमेज स्थापित करने के लिए USB2 पोर्ट का उपयोग करना होगा। आप USB1 पोर्ट के साथ इमेज इंस्टॉल नहीं कर सकते हैं।
-
USB ड्राइव को अपने विंडोज डिवाइस से कनेक्ट करें।
-
डाउनलोड की गई इमेज और हैश फ़ाइलों को उसी डायरेक्टरी में ले जाएँ, उदाहरण के लिए
c:\Cato -

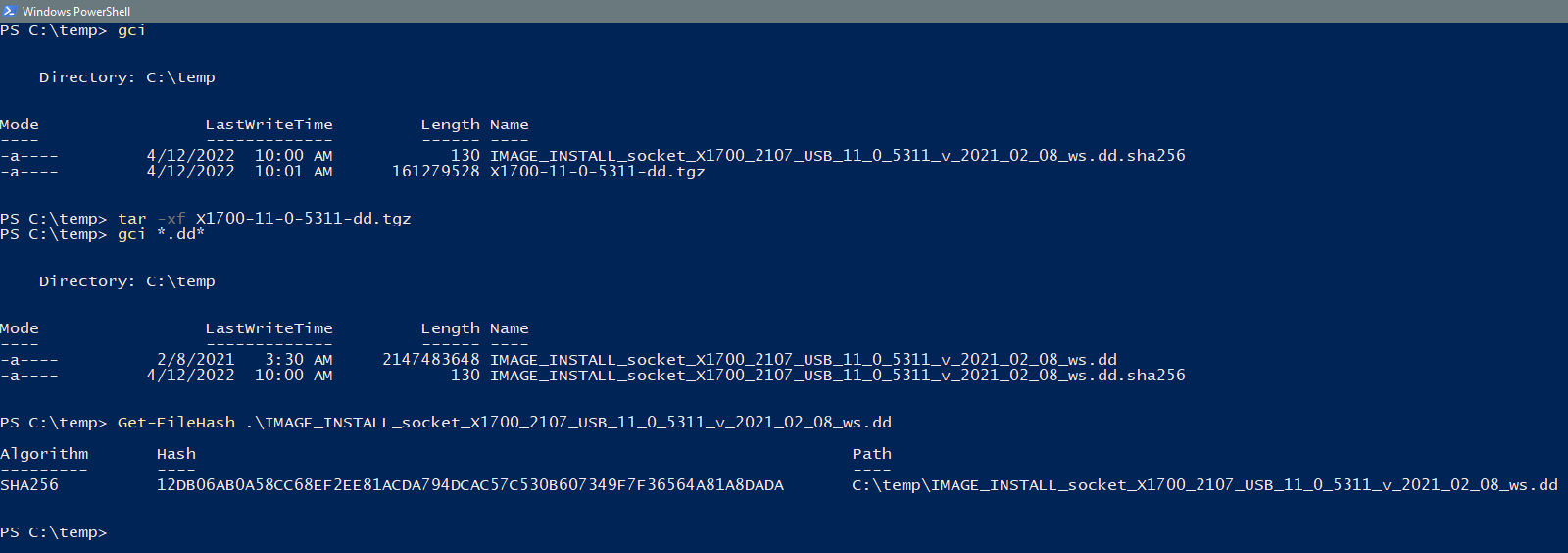

इमेज को अनटार करें, उन्नत पावरशेल से उसी डायरेक्टरी में जहां दोनों फाइलें हैं,
tar -xf <archive-filename>चलाएंनोट: सामान्य डिकम्प्रेशन सॉफ़्टवेयर (जैसे कि Winzip, 7zip या Winrar) छवि को खराब कर देगा, जिसके परिणामस्वरूप लगभग 135MB आकार की एक फ़ाइल बन जाएगी। Windows CLI tar कमांड का उपयोग करके फ़ाइल निकालनी चाहिए, जिससे फ़ाइल का आकार 1GB से बड़ा होना चाहिए।
- सुनिश्चित करें कि हैश फ़ाइल को इमेज फ़ाइल के समान डायरेक्टरी में रखें।
-
सॉकेट इमेज की फ़ाइल हैश की तुलना करने के लिए निम्नलिखित कमांड चलाएं:
(Get-FileHash -Algorithm SHA256 .\IMAGE_INSTALL_socket_X1700_18960_production_socket_v21.1_20240919_2024_12_12.dd).हैश -eq (gc .\X1700-hash.txt).split()[0]
जब हैश समान होते हैं तो कमांड सच लौटाता है।
-
डिस्क इमेजर सॉफ़्टवेयर डाउनलोड और इंस्टॉल करें, जैसे कि Win32 Disk Imager।
-
इमेज को USB ड्राइव पर लिखें। (आपको DD फ़ाइल देखने के लिए सभी फ़ाइलें *.* के साथ दिखानी पड़ सकती हैं)
-
USB ड्राइव को कनेक्ट करें।
-
एक टर्मिनल विंडो खोलें।
-
नई ड्राइव की पहचान करने के लिए
diskutil listकमांड का उपयोग करें -
diskutil unmountDisk <diskN>का उपयोग करके पहचानी गई ड्राइव को अनमाउंट करें -
इमेज को अनटार करें (फाइल पर डबल-क्लिक करें)।
-
सॉकेट इमेज की फ़ाइल हैश की तुलना करने के लिए निम्नलिखित कमांड चलाएं:
shasum -a 256
इस कमांड के आउटपुट की तुलना ऊपर बताए गए सत्यापित हैश से करें।
-
USB पर इमेज फ़ाइल लिखने के लिए निम्नलिखित कमांड चलाएं:
dd if=./IMAGE_INSTALL_socket_X1700_18960_production_socket_v21.1_20240919_2024_12_12.dd of=/dev/diskN bs=16mनोट्स:
-
समर्थन आर्हताएँ के लिए, आप USB पर लेखन-ऑपरेशन की स्थिति देखने के लिए
ddकमांड मेंstatus=progressको संलग्न कर सकते हैं। -
सुनिश्चित करें कि आप इमेज USB ड्राइव पर लिख रहे हैं न कि अपनी हार्ड डिस्क पर।
-
-
USB ड्राइव को अपनी लिनक्स मशीन में कनेक्ट करें
-
कौनसा उपकरण आपका USB /dev/sdb या /dev/sdc है, पहचानें
-
इमेज को अनटार करें।
-
USB पर इमेज फ़ाइल लिखने के लिए निम्नलिखित कमांड चलाएं
dd if=./IMAGE_INSTALL_socket_X1700_18960_production_socket_v21.1_20240919_2024_12_12.dd of=/dev/sdXनोट्स:
-
समर्थित संस्करणों के लिए, आप
ddकमांड परstatus=progressजोड़ सकते हैं ताकि USB पर लिखने की प्रक्रिया की स्थिति देख सकें। -
सुनिश्चित करें कि आप छवि को USB ड्राइव पर लिख रहे हैं न कि अपनी हार्ड डिस्क पर।
-
USB ड्राइव पर सॉकेट छवि तैयार होने के बाद, ड्राइव को सॉकेट में डालें। जब सॉकेट चालू होता है, तो यह छवि स्थापित करता है और फैक्टरी डिफ़ॉल्ट सेटिंग्स पर रीसेट कर देता है।
नोट
नोट: यदि सॉकेट को वर्तमान में Cato प्रबंधन अनुप्रयोग में एक साइट पर असाइन किया गया दिखाया गया है, तो साइट से सॉकेट को असाइन न करें (देखें सॉकेट प्रबंधन)। तब जब नई छवि स्थापित हो जाती है, तो आप फिर से सॉकेट को साइट पर असाइन कर सकते हैं।
X1700 सॉकेट पर छवि स्थापित करने के लिए:
-
X1700 सॉकेट को बंद करें।
-
ऐड-ऑन मॉड्यूल वाले सॉकेट के लिए, सॉकेट से पूरे मॉड्यूल को हटा दें।
-
अनुभाग USB2 पोर्ट में USB फ्लैश ड्राइव डालें जो आपने अनुभाग 2 में तैयार किया था।
-
X1700 सॉकेट को चालू करें।
-
X1700 बूट होते ही स्थापना शुरू होती है, इसे USB फ्लैश ड्राइव की गति पर निर्भर करते हुए लगभग 1.5-2 मिनट लेना चाहिए।
-
स्थापना पूर्ण होने के बाद, X1700 स्वचालित रूप से बंद हो जाएगा। इसलिए जब सॉकेट बंद हो जाता है तब नई छवि सॉकेट पर स्थापित होती है।
-
सॉकेट से USB फ्लैश ड्राइव को हटा दें।
-
महत्वपूर्ण! पावर कॉर्ड को डिस्कनेक्ट करें और फिर सॉकेट को चालू करने के लिए इसे फिर से कनेक्ट करें।
-
ऐड-ऑन मॉड्यूल वाले सॉकेट के लिए, मॉड्यूल को सॉकेट में पुनः डालें।
सॉकेट छवि स्थापित करने के बाद, आप सॉकेट संस्करण की पुष्टि के लिए सॉकेट वेब यूआई का उपयोग करके यह सुनिश्चित कर सकते हैं कि प्रक्रिया सफल हुई है।
सॉकेट वेब यूआई में लॉग इन करने के बारे में अधिक जानकारी के लिए देखें सॉकेट वेब यूआई का एक्सेस।
नोट: यदि आप सॉकेट छवि स्थापित करने के बाद स्थानीय रूप से सॉकेट वेब यूआई में लॉग इन कर रहे हैं, तो लॉगिन उपयोगकर्ता नाम और पासवर्ड डिफ़ॉल्ट सेटिंग्स पर रीसेट कर दिए जाते हैं।
- X1700-hash.txt145 बाइट्स
