साइट के लिए सॉकेट मॉडल कैसे बदलें

इस लेख में वर्णन किया गया है कि मौजूदा भौतिक सॉकेट मॉडल को किसी भिन्न भौतिक सॉकेट मॉडल से कैसे बदलें।

अवलोकन

आप साइट के लिए सॉकेट मॉडल बदल सकते हैं, उदाहरण के लिए X1500 से X1700 सॉकेट में अपग्रेड करें। जब आप सॉकेट को अनियुक्त और डिस्कनेक्ट करते हैं, तो साइट काटो क्लाउड से डिस्कनेक्ट हो जाती है। एक बार नया सॉकेट साइट को असाइन हो जाए, तो सभी कनेक्टिविटी पुनर्स्थापित हो जाती है।

सॉकेट उच्च उपलब्धता (HA) के साथ साइट के लिए सॉकेट मॉडल बदलने के लिए, आपको दोनों सॉकेट्स को अनियुक्त करना होगा और उन्हें नए सॉकेट्स के साथ बदलना होगा।

सॉकेट को बदलने की तैयारी

सॉकेट मॉडल परिवर्तित करने से पहले, निम्नलिखित तैयारी कदमों पर विचार करने की सिफारिश की जाती है:

सॉकेट साइट प्रकार को बदलने से पहले, सुनिश्चित करें कि नए सॉकेट का S/N (और X1500 सॉकेट मॉडल के लिए MAC पता) सॉकेट इन्वेंटरी स्क्रीन (प्रशासन > सॉकेट इन्वेंटरी) में उपलब्ध है। सॉकेट को सफलतापूर्वक कनेक्ट करने के लिए सॉकेट इन्वेंटरी में उपलब्ध होना चाहिए।
यदि मौजूदा सॉकेट के WAN इंटरफ़ेस के लिए स्थिर IP पते कॉन्फ़िगर किए गए हैं, तो हम सुझाव देते हैं कि आप सॉकेट वेब यूआई में लॉग इन करें और स्थिर IP कॉन्फ़िगरेशन की प्रतिलिपि बनाएं। ये स्थिर IP पते नए सॉकेट मॉडल में माइग्रेट नहीं होते और आपको उन्हें पुनः कॉन्फ़िगर करना होगा।
X1700 सॉकेट्स के लिए जो एक ऐड-ऑन कार्ड का उपयोग करते हैं, आपको अलग सॉकेट में बदलने से पहले कार्ड को निकालना और पोर्ट्स को फिर से असाइन करना होगा।

महत्वपूर्ण! सॉकेट को बदलना समयावधि उत्पन्न करता है, हम सुझाव देते हैं कि आप इसे एक रखरखाव विंडो के दौरान अनुसूचित रखें।

सॉकेट पोर्ट्स की मैपिंग

जब आप एक सॉकेट से दूसरे सॉकेट में माइग्रेट करते हैं, तो प्रत्येक सॉकेट मॉडल के लिए पोर्ट्स का निर्धारण भिन्न प्रकार से होता है।

सॉकेट पोर्ट्स सॉकेट स्क्रीन (नेटवर्क > साइट कॉन्फ़िगरेशन > सॉकेट) में आईडी पर आधारित हैं, न कि पोर्ट्स के लिए आप जो नाम कॉन्फ़िगर करते हैं उन पर।

नोट: आप नीचे दिखाए अनुसार सभी सॉकेट मॉडलों के बीच परस्पर माइग्रेट कर सकते हैं।

X1500 और X1600 सॉकेट बदलना

X1500 सॉकेट पोर्ट्स X1600 सॉकेट पर निम्नलिखित पोर्ट्स को निर्धारित करते हैं:

X1500 सॉकेट	X1600 सॉकेट
WAN1	पोर्ट 1
WAN2	पोर्ट 2
LAN1	पोर्ट 5
LAN2	पोर्ट 6
USB1	USB1
USB2	USB2

X1500 और X1700 सॉकेट बदलना

X1500 सॉकेट पोर्ट्स X1700 सॉकेट पर निम्नलिखित पोर्ट्स को निर्धारित करते हैं:

X1500 सॉकेट	X1700 सॉकेट
WAN1	पोर्ट 1
WAN2*	पोर्ट 2 या पोर्ट 3
LAN1*	पोर्ट 2 या पोर्ट 3
LAN2	पोर्ट 4
USB1	माइग्रेट नहीं किया गया
USB2	माइग्रेट नहीं किया गया

* यह मैपिंग इस पर निर्भर करता है कि X1500 सॉकेट के पास WAN ट्रैफ़िक के लिए एक या दो सक्रिय पोर्ट हैं:

यदि WAN2 एक द्वितीयक WAN लिंक के रूप में उपयोग किया जाता है, तो यह पोर्ट 2 को मैप करता है और LAN1 पोर्ट 3 को मैप करता है
यदि WAN2 WAN ट्रैफ़िक के लिए उपयोग नहीं किया जाता है, तो यह पोर्ट 3 को मैप करता है और LAN1 पोर्ट 2 को मैप करता है

X1600 और X1700 सॉकेट बदलना

X1600 सॉकेट पोर्ट्स निम्नलिखित पोर्ट्स पर X1700 सॉकेट पर मैप करते हैं:

X1600 सॉकेट	X1700 सॉकेट
पोर्ट 1	पोर्ट 1
पोर्ट 2	पोर्ट 2
पोर्ट 5	पोर्ट 3
पोर्ट 6	पोर्ट 4
USB1	माइग्रेट नहीं किया गया
USB2	माइग्रेट नहीं किया गया

साइट के लिए सॉकेट मॉडल बदलना

साइट प्रकार को नए सॉकेट मॉडल में बदलने के लिए Cato प्रबंधन अनुप्रयोग का उपयोग करें। फिर मौजूदा सॉकेट को डिस्कनेक्ट करें, और नेटवर्क केबल्स को नए सॉकेट से जोड़ें। जब नया सॉकेट तैयार हो, तो इसे नई साइट पर असाइन करें।

किसी साइट के लिए सॉकेट मॉडल बदलने के लिए:

Cato प्रबंधन अनुप्रयोग में, मौजूदा साइट से मौजूदा सॉकेट को अनासाइन करें।

सॉकेट को अनासाइन करने के बारे में अधिक जानकारी के लिए, देखें सॉकेट प्रबंधन।
1. नेविगेशन मेनू से, नेटवर्क > साइट्स पर क्लिक करें, और जिस साइट से आप सॉकेट का अनासाइन कर रहे हैं उसे चुनें।
2. नेविगेशन मेनू से, साइट कॉन्फ़िगरेशन > सॉकेट पर क्लिक करें।

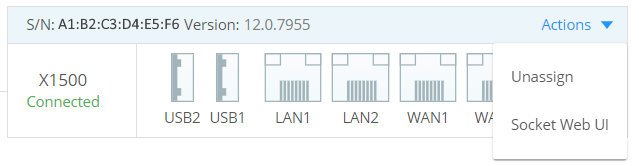

3. अनासाइन की जा रही साइट के क्रियाएँ मेनू से, अनासाइन चुनें।

  एक चेतावनी विंडो खुलती है।
4. स्वीकृत करें पर क्लिक करें।

  सॉकेट साइट से अनासाइन किया गया है। खाता एक नया नोटिफिकेशन प्राप्त करता है जब नया सॉकेट सक्रिय किया जाता है।
नेविगेशन मेनू से, नेटवर्क > साइट्स पर क्लिक करें, और पुष्टि करें कि साइट के लिए कनेक्टिविटी स्थिति डिस्कनेक्ट किया गया है।
साइट के कनेक्शन प्रकार को बदलें।
1. नेविगेशन मेनू से, नेटवर्क > साइट्स पर क्लिक करें और साइट चुनें।
2. सामान्य अनुभाग का विस्तार करें।

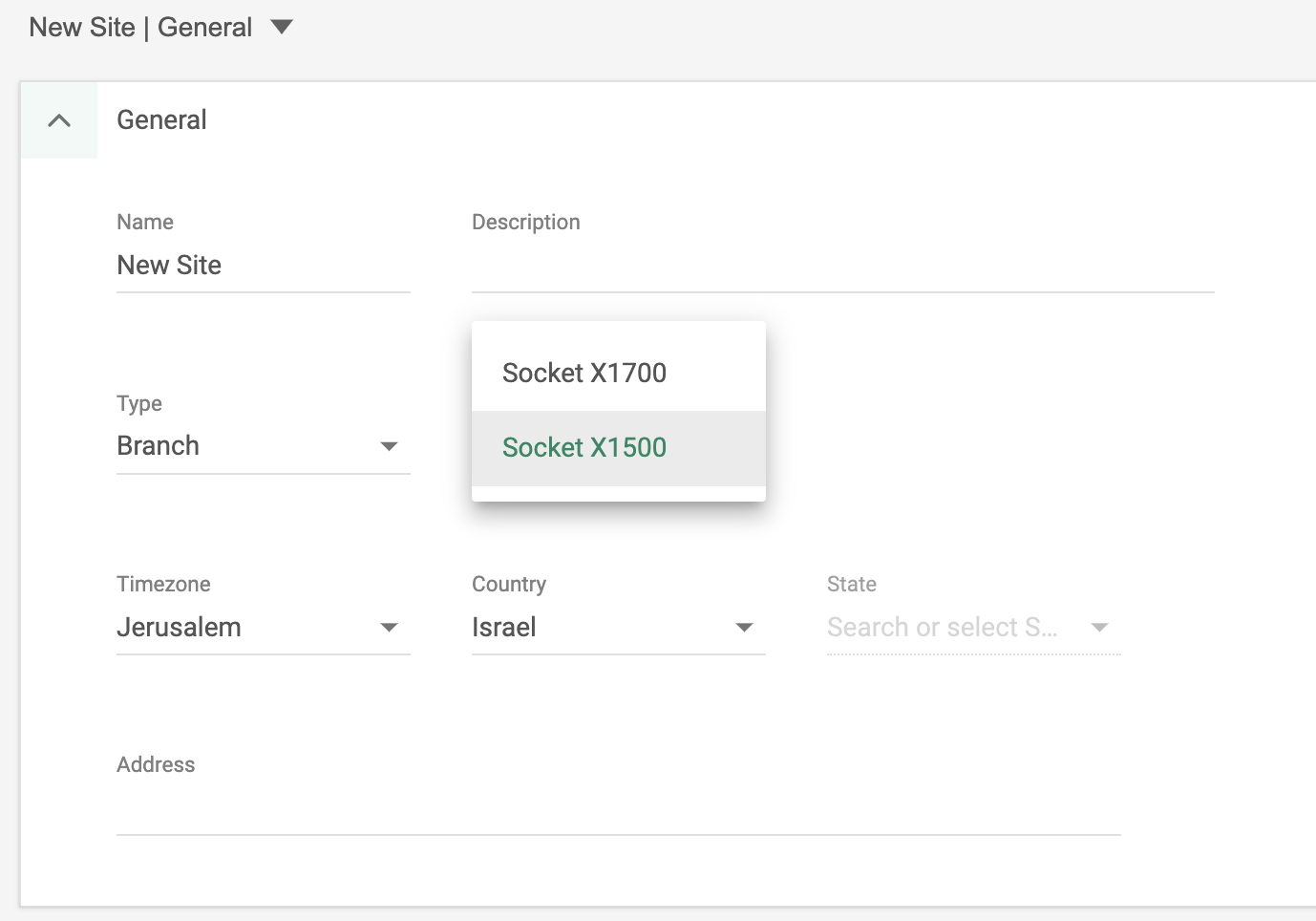

3. कनेक्शन प्रकार ड्रॉप-डाउन मेनू से, नए सॉकेट मॉडल साइट प्रकार (जैसे, सॉकेट X1700) का चयन करें।
4. सहेजें पर क्लिक करें।
नए सॉकेट का WAN पोर्ट (X1500 के लिए WAN1 या X1600 और X1700 सॉकेट्स के लिए पोर्ट 1) को इंटरनेट से कनेक्ट करें।

सॉकेट स्वचालित रूप से नवीनतम सॉकेट OS संस्करण में अपग्रेड हो जाता है।

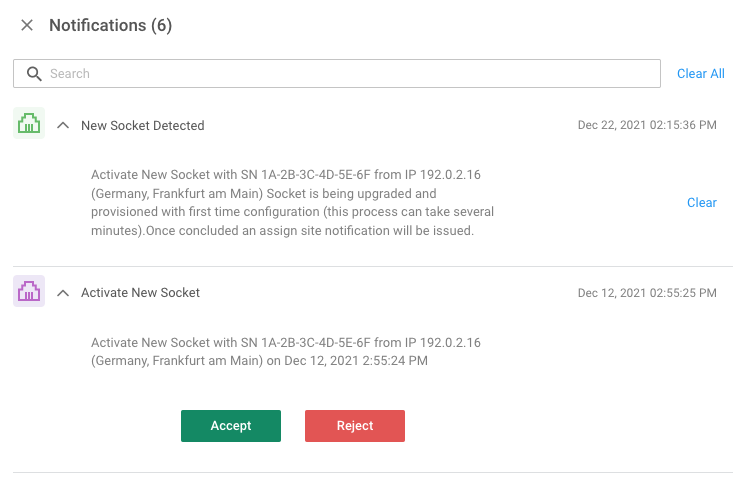

नोटिफिकेशन क्षेत्र खोलें (ऊपरी-दाएँ मेनू बार में), और नया सॉकेट सक्रिय करें संदेश विस्तारित करें।
स्वीकार करें पर क्लिक करें। सॉकेट जिस साइट को आवंटित है उसे चुनें।
सॉकेट उच्च उपलब्धता (HA) कॉन्फ़िगरेशन का उपयोग करने वाली साइट्स के लिए: यदि आवश्यक हो तो अपने आवश्यकताओं को पूरा करने के लिए सॉकेट MGMT इंटरफेस IP पता बदलें।
