सॉकेट WAN और इंटरनेट दोनों ट्रैफ़िक के लिए उत्तरदायी है। आप अंतिम मील पर एक अलग इंटरनेट सेवा प्रदाता (ISP) या MPLS से कनेक्ट करने के लिए प्रत्येक WAN सॉकेट के इंटरफ़ेस को असाइन कर सकते हैं। यह लेख सॉकेट डिप्लॉयमेंट विकल्पों पर केंद्रित है और संबंधित ट्रांसपोर्ट मैकेनिज्म की व्याख्या करता है।
Cato सॉकेट डिप्लॉयमेंट यह परिभाषित करता है कि कैसे ट्रैफ़िक लिंक के माध्यम से भेजा जाता है। साइट के लिए डिप्लॉयमेंट चुनने हेतु प्रत्येक सॉकेट लिंक की प्राथमिकता को कॉन्फ़िगर करने के लिए Cato प्रबंधन अनुप्रयोग का उपयोग करें। ये उपलब्ध डिप्लॉयमेंट हैं:
-
सक्रिय/सक्रिय – लोड बैलेंसिंग के लिए समान प्राथमिकता वाले दोनों लिंक
-
सक्रिय/निष्क्रिय - विविधता के लिए विभिन्न प्राथमिकता वाले दोनों लिंक
-
दो से अधिक लिंक – लोड बैलेंसिंग और विविधता के लिए दो या अधिक अलग प्राथमिकताएं
प्राथमिकता को कॉन्फ़िगर करने के बारे में अधिक जानकारी के लिए, सॉकेट साइट्स के साथ कार्य करना देखें।
सक्रिय/सक्रिय डिप्लॉयमेंट में, सॉकेट PoP से जोड़ने के लिए DTLS टनल्स स्थापित करते हैं और ट्रैफ़िक के लिए सर्वश्रेष्ठ SLA सुनिश्चित करने के लिए स्मार्ट द्वि-दिशात्मक प्रवाह वितरण का उपयोग करते हैं। सॉकेट प्रत्येक प्रवाह के लिए स्कोर की गणना कई पैरामीटर के आधार पर करता है, उदाहरण के लिए, विलंबता, MOS, पैकेट हानि, और अधिक। इसके बाद, सॉकेट नेटवर्क नीति के आधार पर लिंक के माध्यम से ट्रैफ़िक को रूट करता है।
यदि किसी लिंक में कोई समस्या पाई जाती है (जैसे पोर्ट डिस्कनेक्शन या विकलांग SLA), तो सॉकेट ट्रैफ़िक को सहजता से दूसरे लिंक पर स्थानांतरित कर देता है और प्रवाह को जीवित और जुड़े रखता है। Cato सर्वोत्तम उपयोगकर्ता अनुभव और कनेक्टिविटी समस्याओं पर तुरंत वास्तविक समय प्रतिक्रिया के लिए सक्रिय/सक्रिय कॉन्फ़िगरेशन को कार्यान्वित करने की सिफारिश करता है।

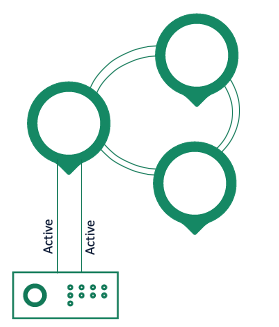

Cato प्रबंधन अनुप्रयोग में, सभी लिंक समान प्राथमिकता के साथ कॉन्फ़िगर किए गए हैं – 1 (सक्रिय)। निम्नलिखित आरेख सॉकेट को Cato क्लाउड से दो सक्रिय लिंक के साथ जुड़ा हुआ दिखाता है:
जब एक सॉकेट सक्रिय/निष्क्रिय डिप्लॉयमेंट के लिए कॉन्फ़िगर किया गया है, तो सॉकेट सभी सक्रिय और निष्क्रिय लिंक के माध्यम से PoP तक DTLS टनल्स स्थापित करता है। सॉकेट और PoPs सभी सक्रिय लिंक पर कनेक्टिविटी समस्याओं का पता लगाने के बाद ही ट्रैफ़िक के लिए निष्क्रिय लिंक को सक्रिय करते हैं। इस दौरान, प्राथमिकता 1 और प्राथमिकता 2 लिंक सक्रिय/सक्रिय मोड में ऑपरेट करते हैं और स्मार्ट द्वि-दिशात्मक प्रवाह वितरण का उपयोग करते हैं ताकि सबसे अच्छे SLA स्कोर वाले लिंक पर प्रवाहित प्रवाह को ले जाया जा सके। 10 मिनट की अवधि के बाद, सॉकेट SLA परिस्थितियों का पुनर्मूल्यांकन करता है और प्राथमिकता 2 लिंक को निष्क्रिय कर सकता है।
ट्रैफ़िक के लिए निष्क्रिय लिंक के सक्रियण के लिए सीमाओं को SLA सेटिंग्स द्वारा परिभाषित किया गया है। अधिक जानकारी के लिए कनेक्शन SLA सेटिंग्स कॉन्फ़िगर करना देखें।
नोट
नोट: निष्क्रिय लिंक पर ट्रैफ़िक लिंक की गुणवत्ता को मॉनिटर करने और PoP कनेक्टिविटी चेक के प्रदर्शन के लिए उपयोग किया जाता है। यदि आप एक सेल्युलर LTE प्रदाता के साथ निष्क्रिय लिंक का उपयोग करते हैं, तो आप इसे प्राथमिकता 3 (अंतिम उपाय) लिंक के रूप में कॉन्फ़िगर कर सकते हैं ताकि नियंत्रण ट्रैफ़िक को न्यूनतम करके डेटा उपयोग को संरक्षित किया जा सके।

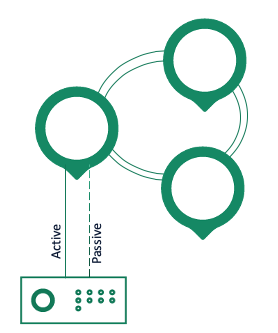

निम्नलिखित आरेख एक सॉकेट को दिखाता है जो एक सक्रिय लिंक और एक निष्क्रिय लिंक के साथ केटो क्लाउड से जुड़ा है:
उन परिनियोजन के लिए जहाँ आपके पास परिवहन के लिए दो से अधिक लिंक हैं, आप एक सक्रिय/सक्रिय/सक्रिय या सक्रिय/सक्रिय/निष्क्रिय परिनियोजन लागू कर सकते हैं। एक नमूना सक्रिय/सक्रिय/निष्क्रिय परिनियोजन विभिन्न इंटरनेट सेवा प्रदाताओं से जुड़े दो सक्रिय लिंक और एक 4G/LTE नेटवर्क से जुड़ा निष्क्रिय लिंक का उपयोग करता है। यदि सक्रिय लिंक डिस्कनेक्ट हो जाते हैं या लिंक SLA सीमाओं को पार करते हैं, तो सॉकेट तब निष्क्रिय लिंक को सक्रिय करता है।

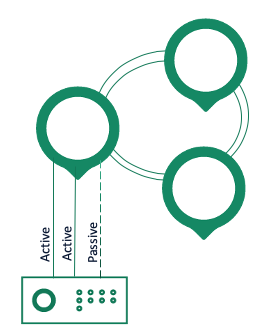

निम्नलिखित आरेख एक ही PoP में दो सक्रिय लिंक और एक निष्क्रिय लिंक के साथ एक सॉकेट को दिखाता है जो केटो क्लाउड से जुड़ा है:

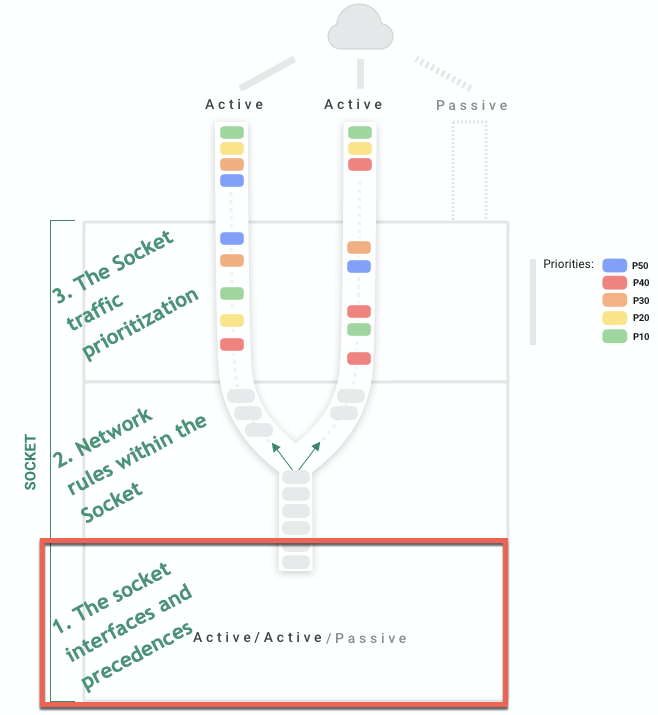

सक्रिय/सक्रिय परिनियोजन में सॉकेट की एक चुनौती यह है कि कनेक्शन प्रवाह को सक्रिय लिंक के बीच विभाजित होने से बचाया जाए। चुनौती को हल करने के लिए, सॉकेट स्थिरता विधि का उपयोग करता है और व्यक्तिगत पैकेट के बजाय प्रवाह पर आधारित ट्रैफ़िक को दो सक्रिय लिंक के बीच वितरित करता है। प्रत्येक प्रवाह एक नेटवर्क कनेक्शन है जो निम्नलिखित पाँच-गुच्छा पर आधारित है जो प्रवाह को प्रारंभ में चुनी गई टनल में बने रहने की अनुमति देता है: स्रोत IP पता, स्रोत पोर्ट नंबर, गंतव्य IP पता, गंतव्य पोर्ट नंबर, और प्रोटोकॉल। जब प्रवाह के पैकेट सॉकेट पर पहुँचते हैं, तो उन्हें उसी टनल के माध्यम से भेजा जाता है जिसका उपयोग प्रवाह के बनाने के समय किया गया था।
सक्रिय/सक्रिय परिनियोजन के लिए, सॉकेट दोनों DTLS टनलों को एक मल्टी-टनल के रूप में मानता है। मल्टी-टनल एक तार्किक टनल है जो प्रवाहों के बारे में सभी जानकारी रखता है। यदि एक टनल डिस्कनेक्ट होती है, तो सॉकेट तुरंत दूसरे टनल के साथ कनेक्शन को पुनर्स्थापित करता है और अंतिम-उपयोगकर्ता के लिए कोई प्रभाव नहीं होता।
सक्रिय/सक्रिय परिनियोजन में ट्रैफ़िक के लिए सेटिंग्स और सीमा मान के बारे में अधिक जानकारी के लिए, देखें सक्रिय-आक्रिय ट्रैफिक वितरण।
इस अनुभाग में उन मामलों का वर्णन किया गया है जब सॉकेट यह निर्णय लेता है कि प्रवाहों को एक सक्रिय लिंक से दूसरे सक्रिय लिंक पर ले जाए।
यदि सॉकेट यह पहचानता है कि टनल डिस्कनेक्ट है, या तो 100% पैकेट नुकसान के कारण, या सॉकेट को जीवित रखने के संदेशों के लिए प्रतिक्रिया प्राप्त नहीं होती है, तो यह फौरन प्रवाह को दूसरे सक्रिय लिंक पर ले जाता है।
यदि सॉकेट यह पहचानता है कि भौतिक पोर्ट डिस्कनेक्ट है, उदाहरण के लिए यदि नेटवर्क केबल अनप्लग हो जाती है, तो यह सभी प्रवाह को फौरन दूसरे सक्रिय लिंक पर ले जाता है। जब कनेक्शन बहाल हो जाता है, तो सॉकेट लिंक के लिए SLA स्कोर की गणना करता है और सक्रिय/सक्रिय मोड में नए प्रवाहों के लिए इसका उपयोग करना धीरे-धीरे शुरू करता है।
सॉकेट प्रत्येक उपलब्ध परिवहन के लिए स्वास्थ्य मेट्रिक्स के आधार पर SLA स्कोर की गणना करके बेहतर परिवहन के लिए आवधिक जाँच करता है। गुणवत्ता सीमा के लिए मेट्रिक्स हैं: पैकेट नुकसान, विलंबता, और जिटर। प्रत्येक दिशा में नए प्रवाहों के लिए, सॉकेट SLA स्कोर के आधार पर सबसे अच्छा लिंक चुनता है।
सक्रिय/निष्क्रिय WAN लिंक परिनियोजन में, सॉकेट सामान्य संचालन के दौरान सक्रिय लिंक का उपयोग करता है, और केवल तभी निष्क्रिय लिंक को सक्रिय करता है जब सॉकेट या PoP सभी सक्रिय लिंक पर कनेक्टिविटी समस्या का पता लगाता है।
सॉकेट सक्रिय लिंक सभी डिस्कनेक्ट किए गए होने या कनेक्शन SLA थ्रेसहोल्ड्स को पूरा नहीं कर पाने की स्थिति में निष्क्रिय लिंक को सक्रिय करता है।
सॉकेट निष्क्रिय लिंक को सक्रिय करता है, जब सभी सक्रिय लिंक टनल डाउन हो जाते हैं या वे सभी 100% पैकेट हानि की स्थिति में होते हैं।
सॉकेट तुरंत निष्क्रिय लिंक को सक्रिय करता है, जब सभी सक्रिय पोर्ट्स डिस्कनेक्ट होते हैं।
यदि सभी सक्रिय लिंक SLA लिंक थ्रेसहोल्ड्स को पूरा नहीं करते हैं, तो सॉकेट निष्क्रिय लिंक को सक्रिय करता है। SLA सीमाओं के बारे में अधिक जानकारी के लिए, देखें कनेक्शन SLA सेटिंग्स को कॉन्फ़िगर करना।
