आपके नेटवर्क के लिए ट्रैफ़िक रूटिंग को नियंत्रित करना आपको नेटवर्क प्रदर्शन को अधिकतम करने, सर्वोत्तम कनेक्टिविटी प्रदान करने में मदद करता है, और साथ ही महंगी नेटवर्क बैंडविड्थ के उपयोग को न्यूनतम कर सकता है। जब आप ट्रैफ़िक को सही तरीके से मार्गदर्शित करते हैं, तो आप गारंटी दे सकते हैं कि विशिष्ट ट्रैफ़िक को सबसे अच्छे परिवहन और लिंक के माध्यम से भेजा जाता है और यह आपको प्रासंगिक आवश्यकताओं के आधार पर किसी भी एप्लिकेशन ट्रैफ़िक का अनुकूलन करने की अनुमति देता है।
नेटवर्क नियम नीति आपको प्रत्येक प्रकार के ट्रैफ़िक के लिए नियम और सेटिंग्स को आसानी से कॉन्फ़िगर करने देती है। इस विंडो में नियम एक ऑर्डर किया गया नियम बेस हैं और आपके खाते के लिए नेटवर्किंग नीति को परिभाषित करते हैं। ये नेटवर्क नियमों की श्रेणियाँ हैं:
-
इंटरनेट नियम जो सार्वजनिक इंटरनेट के लिए बाहरी ट्रैफ़िक को नियंत्रित करते हैं
-
WAN नियम जो आपके खाते में WAN के ऊपर और साइट्स या SDP उपयोगकर्ताओं के बीच के ट्रैफ़िक को नियंत्रित करते हैं
यह लेख बताता है कि आप नेटवर्क नियमों के साथ मार्गदर्शन करने के लिए Cato प्रबंधन अनुप्रयोग का उपयोग कैसे कर सकते हैं ताकि ट्रैफ़िक का सर्वोत्तम प्रबंधन किया जा सके।
Cato आपके खाते में ट्रैफ़िक के लिए विभिन्न ट्रांसपोर्ट विकल्पों का समर्थन करता है और विशिष्ट ट्रांसपोर्ट पर कुछ ट्रैफ़िक प्रकारों को रूट करता है। उदाहरण के लिए, वैकल्पिक WAN (MPLS या अन्य स्तर 2 ट्रैफ़िक) वाले खाते, सभी VoIP ट्रैफ़िक को विशिष्ट रूप से इस परिवहन के माध्यम से मार्गित करने का विकल्प चुन सकते हैं।

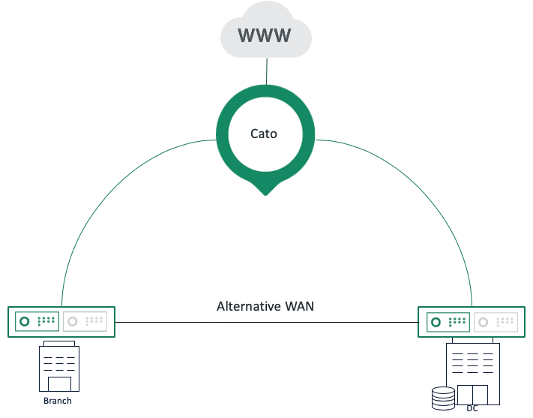

निम्नलिखित आरेख कई परिवहन विकल्पों के साथ एक परिनियोजन का उदाहरण दिखाता है:
सॉकेट साइट्स के लिए परिवहन विकल्प हैं:
-
केटो – इस नेटवर्क नियम के अनुरूप ट्रैफ़िक को Cato Cloud के माध्यम से मार्गित किया जाता है। Cato परिवहन को चुनने के लाभ यह हैं कि सुरक्षा नियमों, त्वरक और QoS जैसे सभी Cato फीचर्स को ट्रैफ़िक पर लागू किया जा सकता है।
-
वैकल्पिक WAN – इस ट्रैफ़िक को Alt के माध्यम से भेजा जाता है। WAN (MPLS) लिंक।
-
ऑफ-क्लाउड - यह ट्रैफ़िक DTLS टनल्स के साथ इंटरनेट के ऊपर सॉकेट से सॉकेट के डायरेक्ट VPN टनल्स का उपयोग करते हुए भेजा जाता है।
नेटवर्क ट्रैफ़िक के लिए ट्रांसपोर्ट विकल्पों को कॉन्फ़िगर करने के लिए Cato प्रबंधन अनुप्रयोग का उपयोग करें। प्रत्येक नेटवर्क नियम के लिए आप एक प्राथमिक और द्वितीयक परिवहन विकल्प का चयन कर सकते हैं। ट्रैफ़िक प्राथमिक परिवहन का उपयोग करते हुए रूट किया जाता है। यदि प्राथमिक परिवहन उपलब्ध नहीं है (उदाहरण के लिए जब यह डिस्कनेक्ट हो जाता है), तो सॉकेट द्वितीयक परिवहन का उपयोग करते हुए ट्रैफ़िक को रूट करता है।

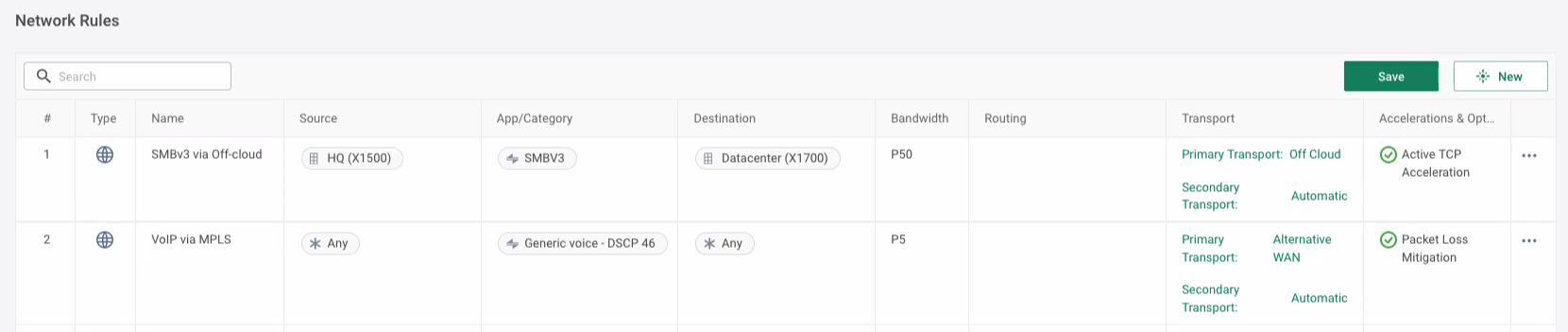

नीचे का उदाहरण निम्नलिखित नियमों को दिखाता है:
-
नियम 1 - ऑफ क्लाउड परिवहन के ऊपर शाखाओं और DC साइट के बीच SMBv3 ट्रैफ़िक को निर्देशित करना
-
नियम 2 - सभी सॉकेट साइट्स के बीच Alt WAN (MPLS) परिवहन के ऊपर VoIP ट्रैफ़िक को निर्देशित करना
नोट
नोट: Cato एक परिवहन को उपलब्ध नहीं नामित करता है यदि लिंक डिस्कनेक्ट हो जाता है, या यदि लिंक QoS गुणवत्ता थ्रेशोल्ड्स को पूरा नहीं करता है। लिंक गुणवत्ता सीमा को कॉन्फ़िगर करने के बारे में अधिक जानकारी के लिए, कनेक्शन SLA सेटिंग्स को कॉन्फ़िगर करना देखें।
आप उपलब्ध बैंडविड्थ और QoS पैरामीटर के आधार पर स्वचालित रूप से सबसे अच्छा उपलब्ध परिवहन उपयोग करने के लिए एक नियम कॉन्फ़िगर कर सकते हैं। स्वचालित रूटिंग विकल्प का उपयोग करके सॉकेट को Cato और वैकल्पिक WAN ट्रांसपोर्ट विकल्पों की तुलना करने के लिए कॉन्फ़िगर करें और वह चुनें जो सबसे अच्छी नेटवर्क प्रदर्शन प्रदान करता है। यदि एक लिंक ओवरलोड हो जाता है, तो सॉकेट बेहतर प्रदर्शन वाले एक अलग लिंक का चयन करता है। हालांकि, आप स्वचालित विकल्प के साथ इंटरफेस भूमिका का चयन नहीं कर सकते। उसके बारे में और अधिक जानकारी के लिए कि Cato कैसे सबसे अच्छा उपलब्ध परिवहन निर्धारित करता है, नीचे देखें, परिवहन विकल्प का चयन।
हम अनुशंसा करते हैं कि आप विलंबता के प्रति संवेदनशील प्रकार के ट्रैफिक के लिए स्वचालित चुनें जो Cato की सुविधाओं (जैसे सुरक्षा और त्वरण) की आवश्यकता नहीं रखते जैसे VoIP। सॉकेट Cato Cloud के माध्यम से ट्रैफिक को रूट नहीं करने का चयन कर सकता है और ये सुविधाएँ लागू नहीं की जा सकती हैं।
नोट
नोट: जब स्वचालित रूटिंग विकल्प का चयन किया जाता है, तो सॉकेट Cato या वैकल्पिक WAN के बीच चयन करता है। यह ऑफ-क्लाउड विकल्प का उपयोग नहीं करता।

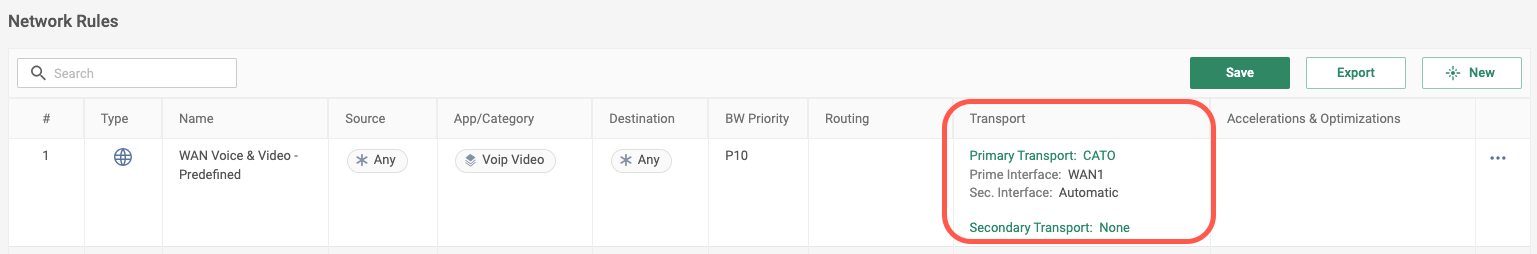

नेटवर्क नियम के लिए इंटरफेस भूमिकाएँ आपको कॉन्फ़िगर करने की अनुमति देती हैं कि ट्रैफ़िक को सॉकेट इंटरफेस के ऊपर कैसे भेजा जाता है। आप एक नियम को कॉन्फ़िगर कर सकते हैं केवल एक विशिष्ट सॉकेट इंटरफेस पर ट्रैफ़िक प्रकार भेजने के लिए। यह अनुभाग यह समझाता है कि नेटवर्क नियम के लिए पुनरावृत्ति और लोड संतुलन प्रदान करने के लिए इंटरफेस भूमिकाओं को कैसे सेट किया जाए। निम्नलिखित स्क्रीनशॉट नेटवर्क नियम के लिए इंटरफेस भूमिकाओं की सेटिंग्स को दिखाती है:
सक्रिय/सक्रिय डिप्लॉयमेंट जिनमें दोनों लिंक समान बैंडविड्थ के साथ कनेक्टेड हैं, आप स्वचालित इंटरफेस भूमिका का उपयोग नेटवर्क नियम कॉन्फ़िगर करने के लिए कर सकते हैं ताकि सॉकेट प्रत्येक प्रवाह के लिए सबसे अच्छा कनेक्शन निर्धारित कर सके। यह नियम उस ट्रैफ़िक प्रकार के लिए पुनरावृत्ति और लोड संतुलन प्रदान करने के लिए स्वचालित रूप से सबसे अच्छा इंटरफेस चुनता है। यदि प्रत्येक लिंक एक अलग इंटरनेट सेवा प्रदाता से जुड़ा है, और एक इंटरनेट सेवा प्रदाता बाधित होता है या जब ट्रैफ़िक QoS सेटिंग्स को पूरा नहीं करता है – तो सॉकेट ट्रैफ़िक को दूसरे लिंक पर रूट करता है। इसके अलावा, यदि एक लिंक ट्रैफ़िक भीड़ का अनुभव कर रहा हो, तो सॉकेट लोड को संतुलित करता है और ट्रैफ़िक को दूसरे लिंक से भेजता है।

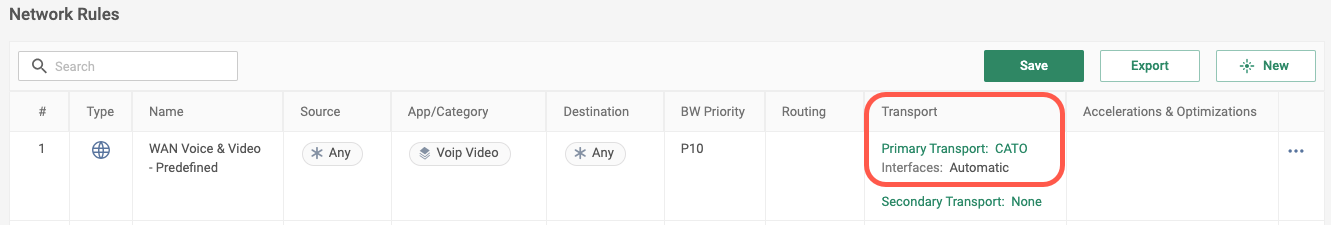

उदाहरण के लिए, नेट्वर्क नियम को स्वचालित रूप से सबसे अच्छा इंटरफेस चुनने के लिए कॉन्फ़िगर करने के लिए - परिवहन के लिए Cato चुनें, और इंटरफेस भूमिका के लिए स्वचालित। द्वितीयक इंटरफेस भूमिका प्रासंगिक नहीं है और यह ग्रे आउट है। निम्नलिखित स्क्रीनशॉट एक नमूना नियम दिखाता है जो स्वचालित रूप से सबसे अच्छा लिंक उपयोग करता है:
नोट
नोट: सक्रिय/सक्रिय डिप्लॉयमेंट के लिए, सॉकेट इंटरफेस को वही प्राथमिकता पर सेट होना चाहिए। अधिक जानकारी के लिए प्राथमिकता कॉन्फ़िगर करने के बारे में, देखें सॉकेट साइट्स के साथ कार्य करना।
आप एक नेटवर्क नियम के लिए प्राथमिक और द्वितीयक इंटरफेस निर्दिष्ट कर सकते हैं, यदि प्राथमिक इंटरफेस अनुपलब्ध है, तब ट्रैफ़िक द्वितीयक इंटरफेस पर चला जाता है। उदाहरण के लिए, WAN1 को उच्च बैंडविड्थ के साथ एक इंटरनेट सेवा प्रदाता से जोड़ा गया है और WAN2 को कम बैंडविड्थ वाले दूसरे इंटरनेट सेवा प्रदाता से जोड़ा गया है। आप उच्च बैंडविड्थ लिंक के माध्यम से VoIP ट्रैफ़िक रूट करने के लिए एक नेटवर्क नियम बना सकते हैं और केवल पहली लिंक के नीचे जाने पर सॉकेट इस ट्रैफ़िक को कम बैंडविड्थ लिंक से रूट करता है।

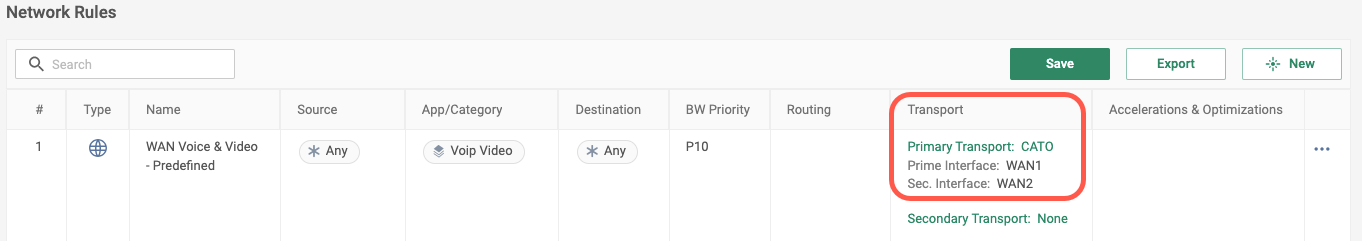

नेटवर्क नियम के लिए इंटरफेस भूमिका कॉन्फ़िगर करें और विभिन्न लिंक्स पर इंटरफेस भूमिका और द्वितीयक इंटरफेस भूमिका सेट करें। निम्न स्क्रीनशॉट में एक नेटवर्क नियम का उदाहरण दिखाया गया है जिसमें WAN1 प्राथमिक इंटरफेस के रूप में और WAN2 द्वितीयक इंटरफेस के रूप में है:
उन सॉकेट साइट्स के लिए जो विभिन्न लिंक्स (सक्रिय/निष्क्रिय) के लिए अलग प्राथमिकता के साथ कॉन्फ़िगर किए गए हैं, ट्रैफ़िक केवल सक्रिय लिंक पर भेजा जाता है। यदि आप प्राथमिक और द्वितीयक इंटरफेस के साथ एक नेटवर्क नियम कॉन्फ़िगर करते हैं, तो संभव है कि इस नियम के मेल खाने वाला ट्रैफ़िक छोड़ दिया जाए। उदाहरण के लिए, यदि सॉकेट निर्धारित करता है कि सर्वश्रेष्ठ उपलब्ध लिंक द्वितीयक इंटरफेस है, और यह इंटरफेस वर्तमान में निष्क्रिय है, तो सॉकेट इस पर ट्रैफ़िक नहीं भेज सकता। इसके बजाय सॉकेट कनेक्शनों को गिरा देता है और ट्रैफ़िक नहीं भेजता। जब निष्क्रिय लिंक एक महंगा 4G/LTE सेल्युलर लिंक होता है, आप इस व्यवहार के साथ एक नियम कॉन्फ़िगर कर सकते हैं। नतीजतन, आप इस लिंक पर रूटेड ट्रैफ़िक की मात्रा को कम करते हैं।
नोट: यदि आप एक नेटवर्क नियम को एक विशिष्ट इंटरफेस के माध्यम से केवल ट्रैफ़िक रूट करने के लिए कॉन्फ़िगर करते हैं, तो सॉकेट केवल तब इस लिंक के माध्यम से ट्रैफ़िक भेजता है जब यह सक्रिय होता है। हालांकि, यदि लिंक निष्क्रिय है, तो इस नियम के मेल खाने वाला ट्रैफ़िक छोड़ दिया जाता है। एक बार लिंक सक्रिय होने पर, सॉकेट इस नियम के लिए ट्रैफ़िक भेजने की प्रक्रिया को पुनः आरंभ करता है।
जब आप एक परिवहन या इंटरफेस के लिए रूटिंग को स्वचालित करते हैं, तो Cato सॉकेट्स कैसे निर्णय लेते हैं कि कौन सा उपयोग किया जाए? Cato सॉकेट्स एक एल्गोरिदम का उपयोग करते हैं जो ट्रैफ़िक फ्लो के लिए सबसे अच्छा उपलब्ध परिवहन और इंटरफेस का निर्धारण करने के लिए एक स्कोर की गणना करता है। एल्गोरिदम तीन प्रकार की वस्तुओं का उपयोग करता है, आउटलिट, सेलेक्टर और एंट्री।
आउटलिट सभी परिवहन और इंटरफेस की जांच करता है और निर्धारित करता है कि ट्रैफ़िक पास करने के लिए सबसे अच्छा परिवहन कौन सा है। प्रत्येक उपलब्ध परिवहन को एंट्री कहा जाता है और आउटलिट सभी एंट्री की तुलना करता है और वर्तमान नेटवर्क स्थिति और आवश्यकताओं के आधार पर प्रत्येक एंट्री को एक स्कोर देता है। सेलेक्टर उपलब्ध एंट्री की सूची और नेटवर्क नियमों के कॉन्फ़िगरेशन के आधार पर स्वीकार्य सीमाओं को रखने वाला एक कंटेनर होता है। सेलेक्टर अनुपलब्ध एंट्री जैसे कि निष्क्रिय लिंक को छोड़ देता है।
यह अनुभाग बताता है कि एल्गोरिदम सक्रिय/सक्रिय और सक्रिय/निष्क्रिय परिनियोजन के लिए बेहतर परिवहन या लिंक का चयन कैसे करता है।

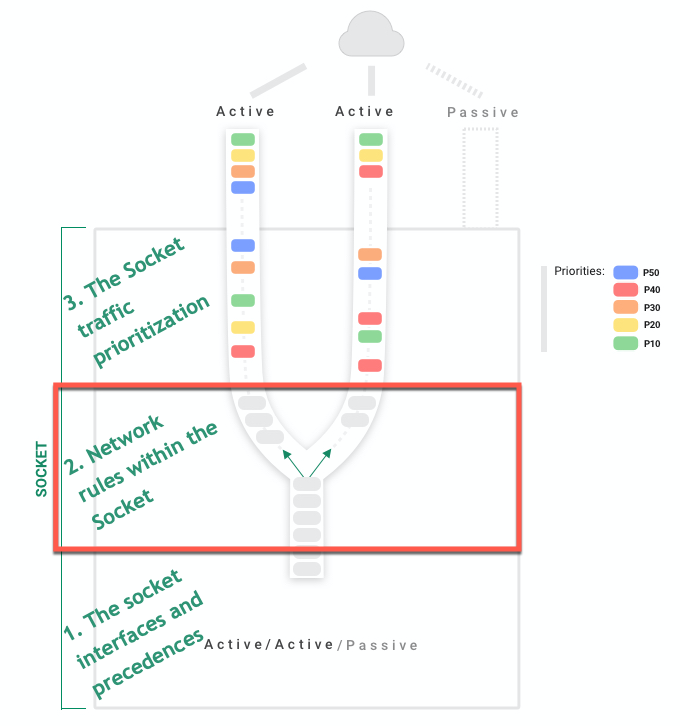

निम्न आरेख सॉकेट रूटिंग तंत्र और नेटवर्क नियम के आधार पर ट्रैफ़िक कैसे रूट करता है, को दर्शाता है:
आउटलेट नियमित रूप से जाँच करता है कि क्या ट्रैफ़िक प्रवाह के लिए बेहतर परिवहन या लिंक उपलब्ध है। यह इन मेट्रिक्स: पैकेट नुकसान, विलंबता और जिटर के लिए लिंक की गुणवत्ता की तुलना करता है ताकि परिवहन या लिंक के लिए स्कोर की गणना हो सके। आउटलेट वर्तमान परिवहन के लिंक्स की भी तुलना अन्य उपलब्ध परिवहन से करता है। हालांकि, एक अलग परिवहन में बदलने के बजाय वर्तमान परिवहन के साथ रहना पसंद होता है।
सक्रिय/सक्रिय और सक्रिय/निष्क्रिय वितरणों के लिए आउटलेट का व्यवहार अलग होता है।
सक्रिय/सक्रिय वितरण में दोनों लिंक उपलब्ध हैं, इसलिए आउटलेट एंट्री स्कोर की हर सेकंड तुलना करता है। इसके अलावा, हर चार सेकंड के बाद, आउटलेट यह जाँच करता है कि पैकेट नुकसान, विलंबता, या जिटर गुणवत्ता सीमा से अधिक है या नहीं। अगर कोई बेहतर लिंक है, या वर्तमान लिंक की गुणवत्ता सीमा से नीचे है, तो ट्रैफ़िक को एक अलग लिंक में बदल दिया जाता है।
जब सॉकेट मौजूदा प्रवाह के लिए परिवहन या लिंक बदलता है, लिंक फ्लैपिंग को रोकने के लिए यह मूल लिंक पर वापस जाने से पहले प्रतीक्षा करता है। सॉकेट के प्रतीक्षा करने का समय प्रत्येक परिवहन या लिंक परिवर्तन के बाद गुणोत्तर वृद्धि होता है। उदाहरण के लिए, सॉकेट WAN1 से WAN2 में बदलता है और इससे पहले कि WAN1 के एंट्री स्कोर की तुलना करें, दो सेकंड प्रतीक्षा करता है। अगले परिवहन या लिंक परिवर्तन के बाद, यह 4 सेकंड प्रतीक्षा करता है, फिर 16 सेकंड, और इसी तरह आगे बढ़ता है।
सक्रिय/निष्क्रिय वितरणों में, निष्क्रिय लिंक वर्तमान में ट्रैफ़िक प्रवाह के लिए उपलब्ध नहीं होते हैं, और जब यह उपलब्ध होता है तो आउटलेट इस लिंक पर ट्रैफ़िक भेज सकता है। अन्य शब्दों में, जब सक्रिय लिंक की कनेक्टिविटी या गुणवत्ता में कोई समस्या होती है, तो सॉकेट निष्क्रिय लिंक पर चला जाता है। विफलता के बाद, आउटलेट यह जाँचता है कि सॉकेट कब मूल लिंक पर वापस जा सकता है।
आगे पढ़ें भाग 3 सॉकेट ट्रैफ़िक प्राथमिकता और QoS।
