वैकल्पिक WAN नेटवर्क के साथ Cato का एकीकरण

वैकल्पिक का अवलोकन। WAN

ग्राहक मौजूदा MPLS नेटवर्क को Cato के साथ पूरी तरह से एकीकृत करने के लिए Cato सॉकेट का उपयोग कर सकते हैं। सॉकेट उन्नत नेटवर्किंग क्षमताओं को प्रदान करते हैं, जिससे आपके साइटों के बीच के WAN ट्रैफ़िक को Cato क्लाउड और MPLS नेटवर्क के माध्यम से प्रबंधित किया जाता है।

सॉकेट, वैकल्पिक WAN ट्रैफ़िक को MPLS PE (प्रदाता किनारा) राउटर को भेजता है, जो तब MPLS कोर के माध्यम से ट्रैफ़िक को गंतव्य पर अग्रेषित करता है। MPLS प्रदाता डेटा के हस्तांतरण के लिए जिम्मेदार होता है और नेटवर्क नोड्स के बीच एक सीधा कनेक्शन प्रदान करता है।

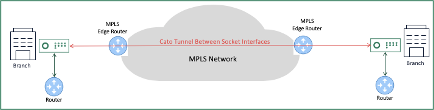

निम्नलिखित चित्र, MPLS नेटवर्क पर दो Cato सॉकेट्स के साइट-टू-साइट परिनियोजन का एक उदाहरण दिखाता है:

नोट

नोट: वैकल्पिक। WAN टनल, ट्रैफ़िक भेजने के लिए UDP पोर्ट 20049 का उपयोग करता है।

Cato का वैकल्पिक के साथ एकीकरण। WAN नेटवर्क

जब आप वैकल्पिक को एकीकृत करते हैं। एक साइट पर Cato सॉकेट के साथ WAN ट्रैफ़िक, आपको निम्नलिखित सेटिंग्स को लागू करना होगा:

सॉकेट WAN इंटरफ़ेस को केवल वैकल्पिक का प्रबंधन करने के लिए कॉन्फ़िगर करें। WAN ट्रैफ़िक। जब आप वैकल्पिक को कॉन्फ़िगर करते हैं। WAN इंटरफ़ेस, तो इंटरफ़ेस केवल वैकल्पिक के लिए उपयोग किया जाता है। WAN परिवहन।
नेटवर्क नियम कैसे बनाएँ या संपादित करें, ताकि वे ट्रैफ़िक को वैकल्पिक के माध्यम से प्रबंधित करें। WAN लिंक।

वैकल्पिक का स्पष्टीकरण। WAN और वैकल्पिक। WAN लेयर-2 गंतव्य

Cato, दो प्रकार के वैकल्पिक के बीच भेद करता है। WAN नेटवर्क्स, सॉकेट्स एक ही (लेयर-2) या अलग (लेयर-3) सबनेट्स पर। Cato प्रबंधन अनुप्रयोग का उपयोग सही वैकल्पिक को चुनने के लिए करें। WAN नेटवर्क और सॉकेट के लिए सही लिंक गंतव्य। वैकल्पिक के बीच केवल एक अंतर है। WAN लेयर-2 और वैकल्पिक। WAN लेयर-3 विकल्प, स्रोत IP पता होता है जिसे सॉकेट परिवहन के लिए उपयोग करता है।

वैकल्पिक WAN (लेयर-2)

जब आपको सॉकेट साइटों को एक ही नेटवर्क सबनेट पर रखने की आवश्यकता होती है, तो लिंक गंतव्य को वैकल्पिक WAN (लेयर-2) पर सेट करें। सॉकेट वैकल्पिक में स्रोत IP पता और गेटवे IP पता का उपयोग करता है। WAN लिंक सेटिंग्स, ताकि ट्रैफ़िक को गंतव्य की ओर मार्गित किया जा सके।

वैकल्पिक से जुड़े उच्च उपलब्धता में सॉकेट्स। WAN नेटवर्क

सॉकेट HA मोड में, प्राथमिक और द्वितीयक सॉकेट्स एकल तार्किक मैक पता का उपयोग करते हैं। तार्किक मैक पता एक तय मान द्वारा परिभाषित होता है, जिसके बाद वैकल्पिक आता है। WAN नेटवर्क इंटरफ़ेस आईडी।

वैकल्पिक में HA सॉकेट्स के लिए निम्नलिखित आवश्यकताओं का उपयोग करें। WAN कॉन्फ़िगरेशन:

1. एक ही साइट पर प्राथमिक और द्वितीयक सॉकेट्स, वैकल्पिक से जुड़ी हुई समान नेटवर्क इंटरफ़ेस के साथ जुड़ें। WAN नेटवर्क, समान नेटवर्क इंटरफ़ेस का उपयोग करके

2. विभिन्न साइटों में HA सॉकेट्स को वैकल्पिक से जोड़ा जाना चाहिए। WAN नेटवर्क, विभिन्न नेटवर्क इंटरफ़ेस का उपयोग करके

उदाहरण के लिए:

साइट1 पर: प्राथमिक और द्वितीयक सॉकेट्स नेटवर्क इंटरफ़ेस #2 (मैक पता AA-BB-CC-DD-EE-02) से जुड़े हैं
साइट2 पर: प्राथमिक और द्वितीयक Sockets नेटवर्क इंटरफेस #3 (MAC पता AA-BB-CC-DD-EE-03) से जुड़े हैं

नोट

नोट: वही MPLS नेटवर्क से जुड़ने वाली HA साइट्स की संख्या सॉकेट में नेटवर्क इंटरफेस की संख्या तक सीमित होती है।

अगर आप इस व्यवहार को बदलना चाहते हैं, तो कृपया ग्राहक समर्थन से संपर्क करें।

वैकल्पिक WAN (एल्ट.। WAN स्तर-3)

जब आपको विभिन्न नेटवर्क के सॉकेट्स के लिए WAN कनेक्टिविटी प्रदान करने की आवश्यकता हो, तो वैकल्पिक WAN (एlt। WAN स्तर-3) लिंक के लिए गंतव्य विकल्प का उपयोग करें। सॉकेट LAN 01 मूल रेंज का गेटवे IP पता (नेटवर्क > साइट्स > {साइट का नाम} > साइट कॉन्फ़िगरेशन > नेटवर्क्स) स्रोत IP पते के रूप में उपयोग करता है ताकि ट्रैफ़िक को गंतव्य तक मार्गित किया जा सके।

Alt के लिए उदाहरण। WAN

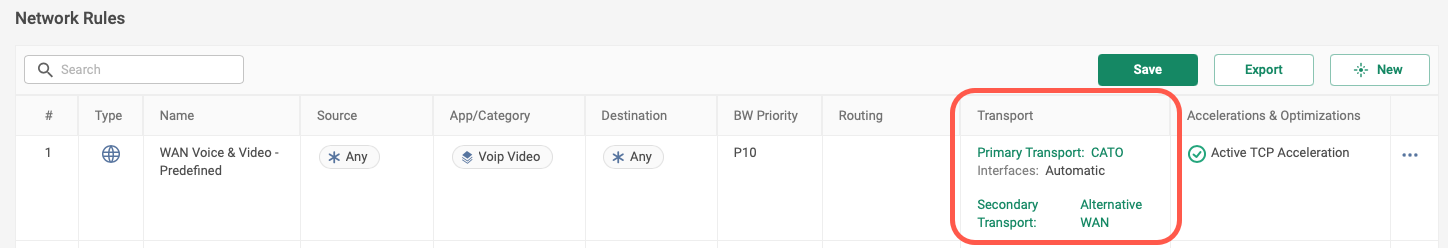

Alt के लिए सॉकेट कॉन्फ़िगर करने के बाद। WAN ट्रैफिक के लिए नेटवर्क नियम बनाएं जो इस लिंक का उपयोग करने वाले ट्रैफ़िक प्रकारों को निर्दिष्ट करें। निम्नलिखित उदाहरण एक नेटवर्क नियम को दिखाता है जो वैकल्पिक प्रदान करता है। WAN VoIP वीडियो ट्रैफिक के लिए WAN पुनरावृत्ति। अगर Cato क्लाउड उपलब्ध नहीं है, तो Alt के माध्यम से MPLS नेटवर्क पर वापस जाने वाला ट्रैफ़िक। WAN लिंक।

यह WAN नेटवर्क नियम केवल VoIP वीडियो श्रेणी के लिए है, और यह किसी भी स्रोत से किसी भी गंतव्य तक है। परिवहन विकल्पों को कॉन्फ़िगर करें ताकि बैकअप व्यवहार को परिभाषित किया जा सके: प्राथमिक परिवहन विकल्प Cato क्लाउड है और द्वितीयक विकल्प Alt है। WAN लिंक।

यह कैसे काम करता है - Alt भेजना। WAN ट्रैफ़िक

Cato सॉकेट पूरी तरह से Alt के माध्यम से WAN ट्रैफ़िक भेजने का समर्थन करता है। एक साइट के लिए WAN लिंक। आइए देखें कि सॉकेट्स Alt ट्रैफ़िक को कैसे भेजते हैं। WAN ट्रैफ़िक।

जब एक सॉकेट निजी MPLS नेटवर्क से जुड़ता है, तो यह सॉकेट के बीच डेटा ट्रांसफर करने के लिए एक UDP आधारित एन्क्रिप्टेड टनल बनाता है। फिर MPLS किनारे का राउटर सॉकेट कनेक्शन की पहचान करता है और VRFs (वर्चुअल रूटिंग और फॉरवर्डिंग) का उपयोग करके सॉकेट IP पते को अपनी रूटिंग टेबल में जोड़ता है।

सॉकेट ट्रैफ़िक को पैकेट्स में स्वामित्व हेडर जोड़कर समाहित करता है। ये हेडर ट्रैफ़िक के लिए गुणवत्ता मेट्रिक्स को मापने में मदद करते हैं और सॉकेट के स्रोत और गंतव्य IP पतों को शामिल करते हैं। ये हेडर इंटीग्रेटेड प्रोब्स हैं जो पहुँच क्षमता और लिंक गुणवत्ता (पैकेट नुकसान, विलंबता, और जिटर) की निगरानी करते हैं।

नए सॉकेट्स की तैनाती और Alt भेजना। WAN ट्रैफ़िक

उस स्थिति में जहां आप साइट पर एक नया सॉकेट तैनात कर रहे हैं और आपके नेटवर्क में अन्य साइट्स को सॉकेट्स के साथ प्रावधानित नहीं किया गया है, नया सॉकेट अन्य साइट्स के साथ संवाद नहीं कर सकता। सॉकेट ग्रैजुअल डिप्लॉयमेंट फीचर नए सॉकेट को MPLS नेटवर्क पर अज्ञात WAN ट्रैफ़िक भेजने की सुविधा देता है।

जब इस फीचर को सक्षम किया जाता है, तो सॉकेट डिप्लॉयमेंट मोड में प्रवेश करता है और इसे मानता है कि कोई भी RFC1918 नेटवर्क स्थान (जो किसी Cato साइट का स्पष्ट रूप से हिस्सा नहीं है) Alt में मौजूद है। WAN नेटवर्क स्थान। जब एक अज्ञात निजी गंतव्य IP पते वाले पैकेट सॉकेट LAN1 लिंक पर पहुँचते हैं, तो सॉकेट इन पैकेट्स को Alt के माध्यम से भेजता है। WAN लिंक। पैकेट MPLS एज राउटर पर पहुँचते हैं, जो फिर MPLS नेटवर्क के माध्यम से ट्रैफ़िक को गंतव्य की ओर रूट करता है।

अपने खाता में किसी साइट के लिए सॉकेट ग्रेडुअल डिप्लॉयमेंट सक्षम करने के लिए, Cato समर्थन से संपर्क करें।

Alt का विश्लेषण। WAN ट्रैफ़िक

Cato प्रबंधन एप्लिकेशन Alt को मॉनिटर और विश्लेषण करने के लिए कई एनालिटिक्स क्षमताएँ प्रदान करता है। आपकी साइट में WAN ट्रैफ़िक।

वास्तविक समय Alt की निगरानी। WAN ट्रैफ़िक

वास्तविक-समय एनालिटिक्स विंडो ट्रांसपोर्ट और QoS के आँकड़े दिखाती है। Alt चुनें। Alt के वास्तविक समय के आँकड़े देखने के लिए WAN ट्रांसपोर्ट। आपकी साइट पर WAN लिंक। वास्तविक समय एनालिटिक्स के बारे में अधिक जानकारी के लिए, देखें Sites का रियल-टाइम में डेटा विश्लेषण।

Alt का विश्लेषण। प्राथमिकता विश्लेषण के साथ WAN ट्रैफ़िक

प्राथमिकता विश्लेषक विंडो आपको QoS और PBR डेटा का विश्लेषण करने की अनुमति देती है। यह विभिन्न नेटवर्क लिंक्स पर बैंडविड्थ उपयोग की बेहतर दृश्यता प्रदान करता है, जिसमें Alt शामिल है। WAN। प्राथमिकता विश्लेषक के बारे में अधिक जानकारी के लिए, देखें Sites के लिए QoS और बैंडविड्थ प्रबंधन का विश्लेषण।
