सॉकेट वेब UI में टूल्स और HW स्टेटस टैब्स में नेटवर्क टूल्स शामिल हैं, जिन्हें आप सॉकेट लिंक्स की समस्या निवारण के लिए उपयोग कर सकते हैं, जिसमें शामिल हैं:
-
पिंग
-
ट्रेसरूट
-
स्पीडटेस्ट
-
iPerf
-
सीपीयू उपयोग
सॉकेट वेब यूआई के बारे में अधिक जानकारी के लिए, सॉकेट वेब UI तक पहुँच देखें।
संपादक अनुमतियों वाले प्रशासक स्वचालित रूप से Cato प्रबंधन एप्लिकेशन से सॉकेट वेब यूआई में लॉग इन कर सकते हैं।
Cato प्रबंधन एप्लिकेशन से सॉकेट वेब यूआई में लॉग इन करने के लिए:
-
नेविगेशन मेनू से, नेटवर्क > साइट्स क्लिक करें और साइट का चयन करें।
-
नेविगेशन मेनू से, साइट कॉन्फ़िगरेशन > सॉकेट क्लिक करें।
-

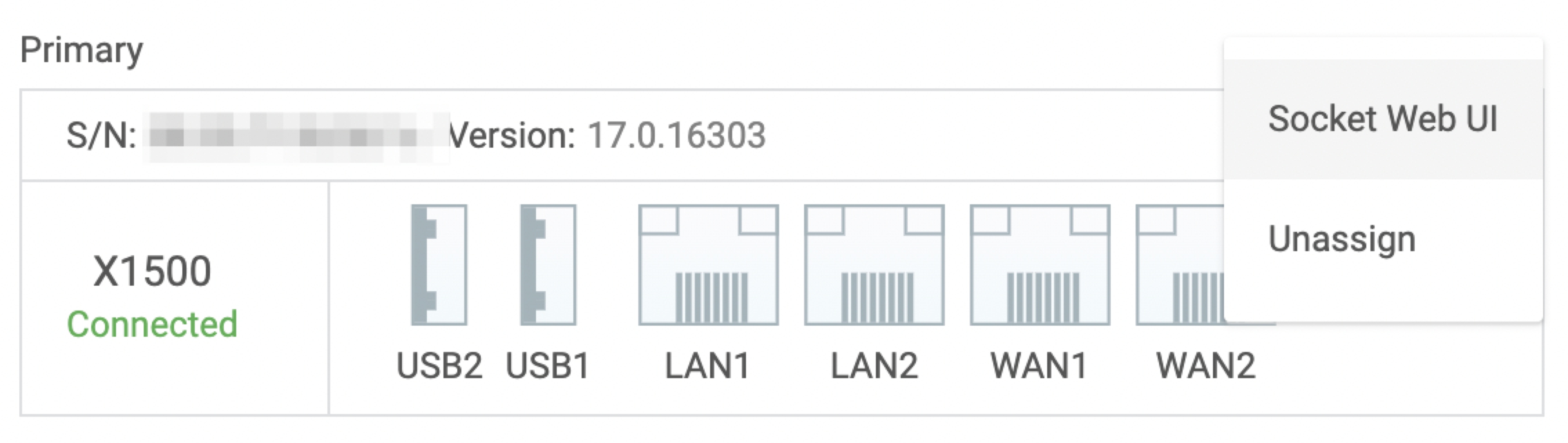

सॉकेट के क्रियाएँ मेनू से, सॉकेट वेब यूआई का चयन करें।
ब्राउज़र एक नया टैब खोलता है और सॉकेट वेब यूआई में लॉग इन करता है।
सॉकेट वेब यूआई 10 मिनट से अधिक समय तक निष्क्रिय होने पर स्वचालित रूप से लॉग आउट हो जाती है।
सॉकेट वेब यूआई में लॉग इन करने के बाद, टूल्स टैब्स से किसी भी नेटवर्क टूल का चयन करें।
नोट
नोट: इंटरनेट बाईपास के माध्यम से फोर्स रिकवरी सुविधा सॉकेट के लिए सेवा पर प्रभाव डाल सकती है, इसे सावधानी से उपयोग करें।

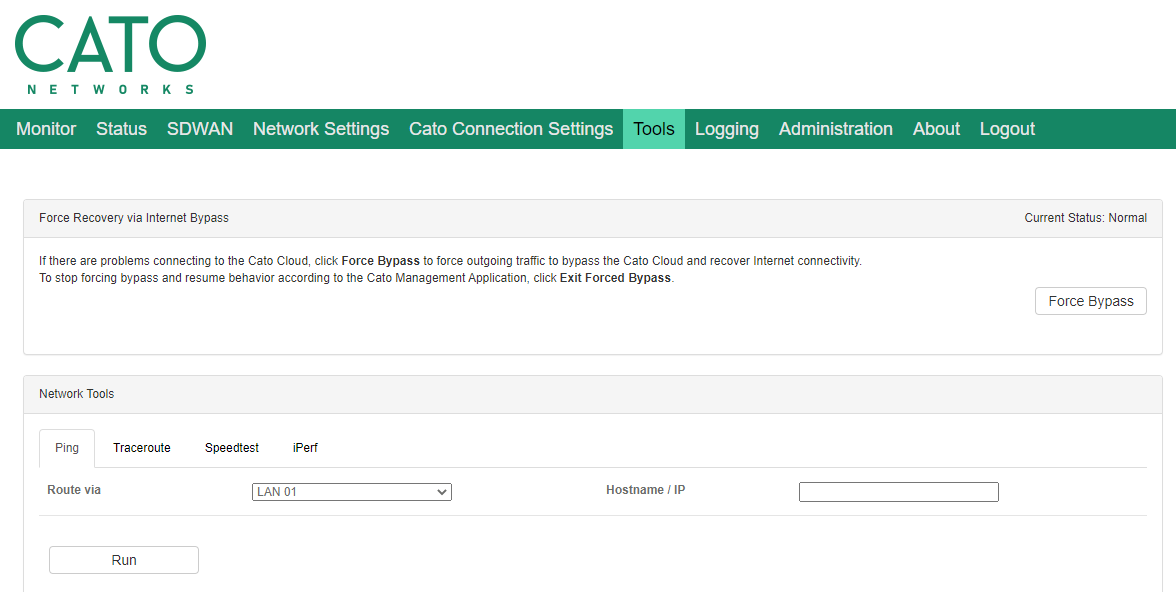

नेटवर्क टूल्स दिखाने के लिए:
-
मेनू बार से, टूल्स क्लिक करें। सॉकेट वेब यूआई नेटवर्क टूल्स अनुभाग दिखाता है।
सॉकेट लिंक चुनें और होस्ट का नाम या IP पता डालें जिसे आप पिंग कर रहे हैं।
ये सॉकेट लिंक के प्रकार हैं जिन्हें आप निर्गाम इंटरफ़ेस के रूप में उपयोग कर सकते हैं:
-
LAN - पैकेट साइट के लिए आंतरिक LAN नेटवर्क का उपयोग करके भेजे जाते हैं।
-
ALT WAN - पैकेट Alt का उपयोग करके भेजे जाते हैं। MPLS नेटवर्क पर WAN सुरंग।
-
Cato के माध्यम से WAN - पैकेट Cato क्लाउड पर सुरंग का उपयोग करके भेजे जाते हैं।
-
WAN <ISP> सीधे - पैकेट इंटरनेट पर सुरंग का उपयोग करके सीधे ISP को भेजे जाते हैं। Cato क्लाउड बाईपास किया गया है।

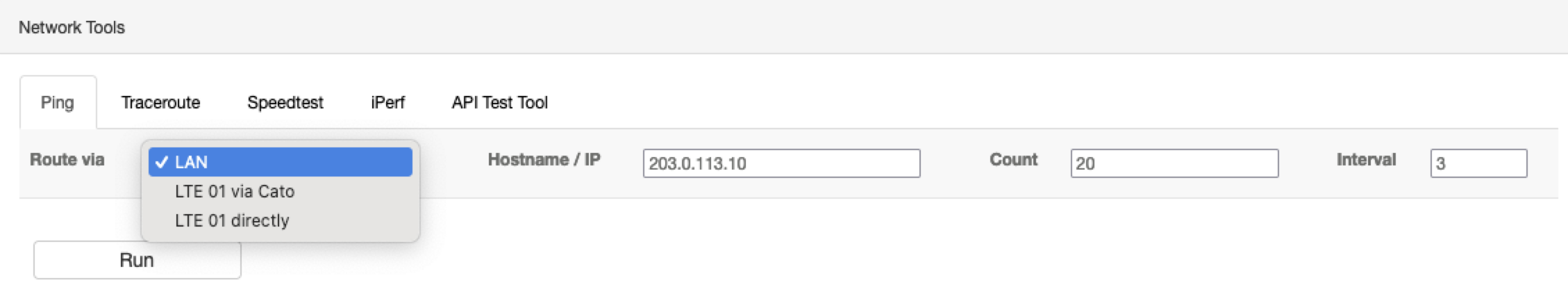

सॉकेट लिंक से गंतव्य को पिंग करने के लिए:
-
नेटवर्क टूल्स अनुभाग से, पिंग टैब पर क्लिक करें।
-
के माध्यम से रूट में, उस लिंक का चयन करें जो पैकेट भेज रहा है।
-
होस्ट का नाम/IP दर्ज करें जो गंतव्य है जिसे आप पिंग कर रहे हैं।
-
(वैकल्पिक) गणना फ़ील्ड में भेजे जाने वाले पैकेट की संख्या दर्ज करें। आप 1-100 के बीच कोई भी मूल्य दर्ज कर सकते हैं। यदि आप कोई भी मूल्य दर्ज नहीं करते हैं, तो डिफ़ॉल्ट मूल्य 10 लागू होता है।
-
(वैकल्पिक) अंतराल सेट करें कि प्रत्येक पैकेट कितनी बार भेजा जाता है। यदि आप कोई भी मूल्य दर्ज नहीं करते हैं, तो डिफ़ॉल्ट मूल्य 1 सेकंड लागू होता है।
-
चलाएँ क्लिक करें।
नोट
नोट: गणना * अंतराल का मूल्य 120 से अधिक नहीं हो सकता। उदाहरण के लिए, यदि आप गणना को 50 पैकेट पर सेट करते हैं, तो अंतराल 2 सेकंड से अधिक नहीं हो सकता।
विंडो पिंग परीक्षण के परिणाम दिखाता है।
ट्रेसरूट का उपयोग स्रोत और गंतव्य के बीच राउटर (हॉप्स) की पहचान करने के लिए किया जाता है। ट्रेसरूट पहले समय-से-जीना (TTL) मान 1 के साथ गंतव्य IP को पैकेट भेजकर काम करता है। जब पैकेट पथ में पहले राउटर से टकराता है, राउटर TTL को 1 से घटा देता है। चूंकि नया TTL 0 है, राउटर पैकेट को ड्रॉप करता है और अपने स्वयं के IP पते से सोर्स की गई ICMP समय-से-जीना से अधिक संदेश के साथ प्रतिक्रिया करता है। अब ट्रेसरूट के पास पथ में पहले राउटर का IP पता है, इसलिए यह TTL मान 2 (मूल TTL में 1 जोड़ा गया) के साथ एक और पैकेट भेजता है, और पथ में दूसरा राउटर TTL से अधिक संदेश के साथ प्रतिक्रिया करता है।
यह प्रक्रिया तब तक दोहराई जाती है जब तक ट्रेसरूट गंतव्य IP पते तक नहीं पहुँच जाता। 20 हॉप्स की अधिकतम सीमा के साथ ट्रेसरूट पूरा करने के लिए 60 सेकंड का टाइमर है।
सॉकेट लिंक चुनें जिसे आप ट्रेसरूट चलाने के लिए उपयोग कर रहे हैं और गंतव्य होस्ट का नाम या IP पता दर्ज करें।
ये सॉकेट लिंक के प्रकार हैं जिन पर आप ट्रेसरूट चला सकते हैं:
-
LAN - पैकेट साइट के लिए आंतरिक LAN नेटवर्क का उपयोग करके भेजे जाते हैं।
-
ALT WAN - पैकेट्स का ALT का उपयोग करके भेजा जाता है। MPLS नेटवर्क पर WAN सुरंग।
-
WAN Cato के माध्यम से - पैकेट Cato Cloud के ऊपर एक सुरंग का उपयोग करके भेजे जाते हैं।
-
WAN <ISP> सीधे - पैकेट इंटरनेट के ऊपर एक सुरंग का उपयोग करके ISP के लिए सीधे भेजे जाते हैं। Cato Cloud को बायपास किया जाता है।

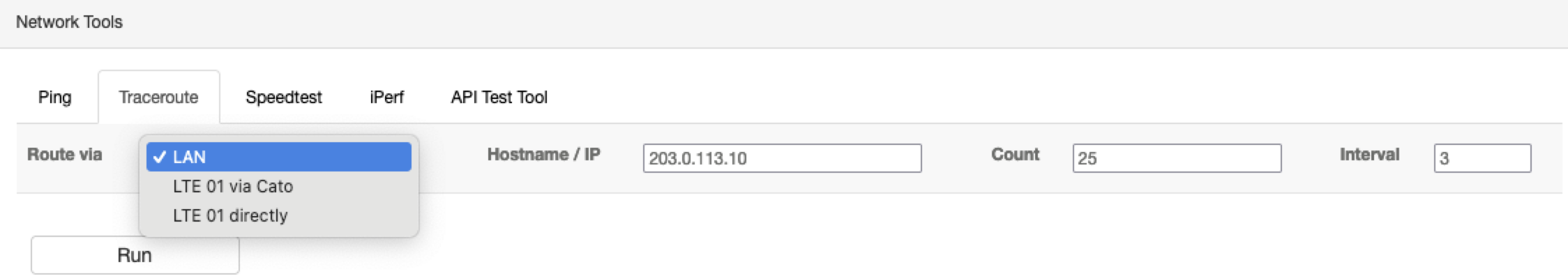

एक सॉकेट लिंक से ट्रेसरूट चलाने के लिए:
-
नेटवर्क टूल्स अनुभाग से, ट्रेसरूट टैब पर क्लिक करें।
-
के माध्यम से रूट में, लिंक चुनें जो पैकेट भेज रहा है।
-
होस्ट का नाम/IP दर्ज करें जो ट्रेसरूट के लिए गंतव्य है।
-
(वैकल्पिक) गणना फ़ील्ड में भेजे जाने वाले पैकेट की संख्या दर्ज करें। आप 1-200 के बीच कोई भी मूल्य दर्ज कर सकते हैं। यदि आप कोई भी मूल्य दर्ज नहीं करते हैं, तो डिफ़ॉल्ट मूल्य 5 लागू होता है।
-
(वैकल्पिक) यह सेट करें कि प्रत्येक पैकेट कितनी बार भेजा जाता है। यदि आप कोई भी मान प्रविष्टि नहीं करते हैं, तो 1 सेकंड का डिफ़ॉल्ट मान लागू होता है।
-
चलाएँ पर क्लिक करें।
नोट
नोट: गणना * अंतराल का मान 200 से अधिक नहीं हो सकता। उदाहरण के लिए, यदि आप गणना को 25 पैकेट पर सेट करते हैं, तो अंतराल 8 सेकंड से अधिक नहीं हो सकता।
विंडो ट्रेसरूट परीक्षण के परिणाम दिखाती है।
सॉकेट वेब यूआई आपको नेटवर्क कनेक्टिविटी समस्याओं को हल करने के लिए सॉकेट पर स्थापित Speedtest क्लाइंट का उपयोग करने की अनुमति देता है। स्पीडटेस्ट टूल का उपयोग सार्वजनिक इंटरनेट में एक यादृच्छिक रूप से चुने गए स्पीडटेस्ट सर्वर के साथ, या केटो क्लाउड में जुड़े हुए PoP पर सीधे चलने वाले सर्वर के साथ किया जा सकता है।
ये सामान्य सॉकेट लिंक के प्रकार हैं जिन पर आप Speedtest चल सकते हैं:
-
WAN केटो के माध्यम से - पैकेट केटो क्लाउड पर टनल का उपयोग करके भेजे जाते हैं।
-
WAN <ISP> सीधे - पैकेट इंटरनेट के माध्यम से टनल का उपयोग करके सीधे ISP को भेजे जाते हैं। केटो क्लाउड को बायपास किया गया है।
Speedtest के लिए ज्ञात सीमाएँ
Speedtest और साइट ट्रैफिक भेजने के लिए एक ही सॉकेट सीपीयू जिम्मेदार है। सटीक Speedtest परिणामों के लिए अनुशंसित लिंक नेटवर्क की गति ये हैं:
-
X1500 सॉकेट के परिणाम 300 Mbps तक की लिंक गति के लिए सटीक होते हैं
-
X1700 सॉकेट के परिणाम 2000 Mbps तक की लिंक गति के लिए सटीक होते हैं
-
वर्चुअल सॉकेट (vSocket) - सटीकता VM और क्लाउड प्लेटफॉर्म विनिर्देशों पर निर्भर करती है
सबसे सटीक परिणामों के लिए, जब लिंक पर न्यूनतम ट्रैफिक हो, तब Speedtest टूल चलाएँ। अन्य ट्रैफ़िक की QoS प्राथमिकता Speedtest ट्रैफ़िक से अधिक होती है।

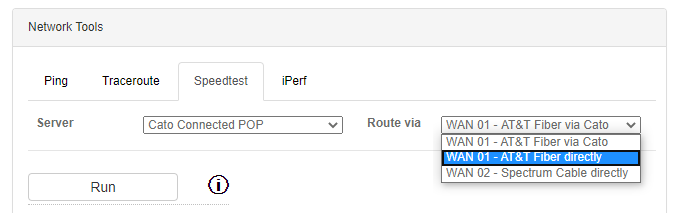

सॉकेट लिंक के लिए Speedtest चलाने के लिए:
-
नेटवर्क टूल्स सेक्शन से, Speedtest टैब पर क्लिक करें।
-
सर्वर में, उस सर्वर का चयन करें जो Speedtest चला रहा है:
-
जुड़ा हुआ PoP - Speedtest क्लाइंट केटो क्लाउड में एक PoP पर होस्ट किया जाता है
-
इंटरनेट - Speedtest क्लाइंट सार्वजनिक इंटरनेट में एक यादृच्छिक सर्वर पर होस्ट किया जाता है
-
-
के माध्यम से रूट में, उस WAN लिंक का चयन करें जो Speedtest के लिए ट्रैफिक भेज रहा है।
-
चलाएँ पर क्लिक करें।
विंडो Speedtest के परिणाम दिखाती है।
सॉकेट वेब यूआई आपको सॉकेट और केटो क्लाउड में जुड़े हुए PoP के बीच अंतिम मील प्रदर्शन समस्याओं का निवारण करने के लिए iPerf टूल का उपयोग करने की अनुमति देता है। iPerf क्लाइंट चला रहा सॉकेट जुड़ा हुआ PoP पर चल रहे iPerf सर्वर के खिलाफ परीक्षण करता है। उप-धारा या अपस्ट्रीम कनेक्टिविटी प्रदर्शन का परीक्षण करने के लिए दिशा विकल्प का उपयोग करें।
ये वे सॉकेट लिंक प्रकार हैं जिन पर आप iPerf परीक्षण चला सकते हैं:
-
WAN Cato के माध्यम से - पैकेट Cato क्लाउड पर एक टनल का उपयोग करके भेजे जाते हैं।
-
WAN <ISP> सीधे - पैकेट इंटरनेट के माध्यम से सीधे इंटरनेट सेवा प्रदाता को एक टनल का उपयोग करके भेजे जाते हैं। Cato क्लाउड बाईपास किया जाता है।
आप TCP या UDP ट्रैफ़िक और प्रत्येक डेटा स्ट्रीम के बीच का समय (सेकंड में) भी चुन सकते हैं।
सर्वोत्तम परिणाम के लिए, हम अनुशंसा करते हैं कि आप iPerf परीक्षण को एक होस्ट से चलाएं जो LAN से जुड़ा हो।
iPerf के लिए ज्ञात सीमाएं
उसी सॉकेट सीपीयू का उपयोग iPerf परीक्षण के ट्रैफ़िक उत्पन्न करने और साइट ट्रैफ़िक भेजने के लिए होता है। iPerf के सटीक परिणामों के लिए अनुशंसित लिंक नेटवर्क गति ये हैं:
-
X1500 सॉकेट परिणाम 300 एमबीपीएस तक की लिंक गति के लिए सटीक हैं
नोट: X1500 Sockets के लिए iPerf के परिणाम, जो संस्करण 19.x चल रहा है, 100 Mbps तक की लिंक गति के लिए सटीक हैं
-
X1700 सॉकेट परिणाम 2000 एमबीपीएस तक की लिंक गति के लिए सटीक हैं
-
वर्चुअल सॉकेट (vSocket) - सटीकता VM और क्लाउड प्लेटफॉर्म विनिर्देशों पर निर्भर करती है
सबसे सटीक परिणामों के लिए, iPerf टूल तब चलाएं जब लिंक पर न्यूनतम ट्रैफ़िक हो। अन्य ट्रैफ़िक की QoS प्राथमिकता iPerf ट्रैफ़िक की तुलना में उच्च है।

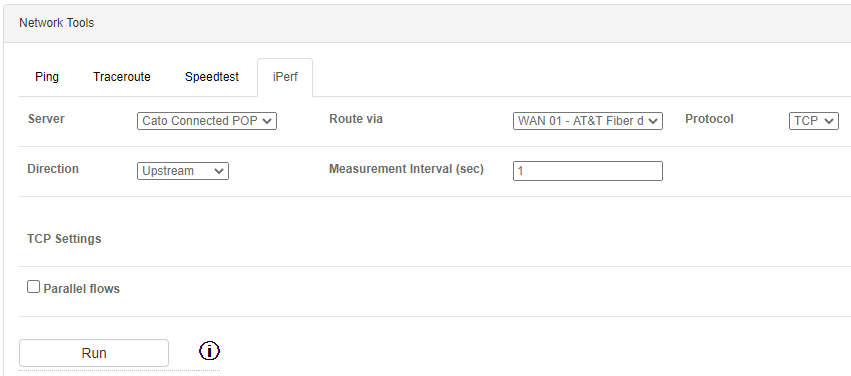

सॉकेट लिंक के लिए iPerf परीक्षण चलाने के लिए:
-
नेटवर्क टूल्स अनुभाग से, iPerf टैब पर क्लिक करें।
-
सर्वर के लिए विकल्प जुड़ा हुआ PoP है, iPerf टूल Cato क्लाउड में एक PoP पर होस्ट किया गया है।
-
के माध्यम से रूट में, वह WAN लिंक चुनें जिसे आप iPerf चलाने के लिए उपयोग कर रहे हैं।
-
iPerf परीक्षण के लिए प्रोटोकॉल चुनें, TCP या UDP।
-
परीक्षण ट्रैफ़िक की दिशा और डेटा स्ट्रीम के बीच के माप अंतराल को सेट करें।
-
TCP प्रोटोकॉल के लिए, यह चुने कि यह परीक्षण समानांतर प्रवाह का उपयोग करता है या नहीं।
-
UDP प्रोटोकॉल के लिए, UDP ट्रैफ़िक के लिए लक्षित दर (बैंडविड्थ) दर्ज करें।
-
चलाएँ पर क्लिक करें।
विंडो iPerf परीक्षण के परिणाम दिखाती है।

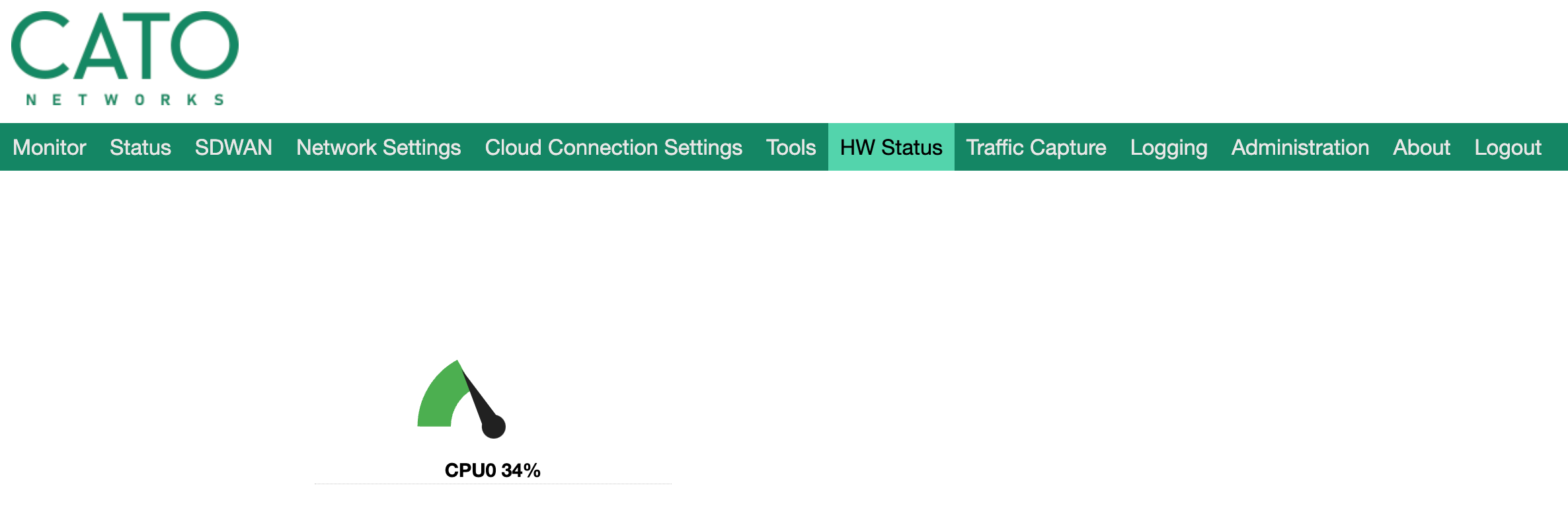

HW स्थिति पृष्ठ आपके सॉकेट सीपीयू के उपयोग के बारे में वास्तविक समय की जानकारी दिखाता है। जब सॉकेट को ठीक कर रहे होते हैं, तो CPU परिवर्तनों की निगरानी करने के लिए आप इस पृष्ठ का उपयोग कर सकते हैं।
CPU उपयोग सॉकेट संस्करण 19.0 और उच्चतर पर समर्थित है।
