कैटो सॉकेट हार्डवेयर को ताज़ा करना

इस लेख में हार्डवेयर ताज़ा प्रक्रिया के हिस्से के रूप में कैटो सॉकेट हार्डवेयर को कैसे प्रतिस्थापित करें, यह समझाया गया है।

ताज़ा प्रक्रिया और सॉकेट उत्पाद जीवनचक्र के बारे में अधिक जानकारी के लिए, इन लेखों को देखें:

• कैटो सॉकेट हार्डवेयर ताज़ा नीति
• उत्पाद जीवनचक्र सूचना - कैटो सॉकेट हार्डवेयर के समर्थन की समाप्ति

अवलोकन

कैटो विशेष सॉकेट हार्डवेयर मॉडलों को ताज़ा कर सकता है जब वे समर्थन-समाप्ति के करीब होते हैं। यह हार्डवेयर जीवनचक्र परिपक्वता, प्रौद्योगिकी नवाचार, या विस्तारित क्षमताओं के साथ प्लेटफार्मों के परिचय जैसे कारणों से हो सकता है। ताज़ा प्रक्रिया ग्राहकों को हार्डवेयर प्रतिस्थापन की योजना बनाने और प्रबंधित करने में सहायता करती है, जो कैटो द्वारा समर्थित सेवा जीवनचक्र के साथ मेल खाती है।

ग्राहकों को नवीकरण के समय सॉकेट ताज़ा करने के लिए पात्र हैं। नवीकरण से पहले, आपका मौजूदा इंस्टॉल बेस कैटो की EOS नीति के खिलाफ समीक्षा की जाती है, और जब आपका खाता नवीकरण के लिए एक कोट प्राप्त करता है, तो कैटो ग्राहक अनुभव टीम कोट प्राप्त करने वाले पक्षों को किसी भी सॉकेट्स की सूचना देती है जिन्हें ताज़ा करना आवश्यक है। यदि ऐसे सॉकेट्स होते हैं, तो नवीकरण के समय कैटो आपके खाते के लिए ताज़ा प्रक्रिया के लिए समर्पित सॉकेट्स को स्वचालित रूप से असाइन करता है, बिना अतिरिक्त लागत के। ये सॉकेट्स कैटो प्रबंधन एप्लिकेशन (CMA) में ताज़ा सॉकेट ऑर्डर के रूप में दिखाई देते हैं। ग्राहक द्वारा शिपिंग विवरण प्रदान करने के बाद, कैटो प्रतिस्थापन सॉकेट को शिप करता है और ग्राहक सॉकेट हार्डवेयर को साइट पर भौतिक रूप से प्रतिस्थापित और स्थापित करने के लिए ज़िम्मेदार होता है।

ताज़ा प्रारंभ तिथि आमतौर पर नई सदस्यता नवीकरण तिथि के साथ मेल खाती है। शुरुआत की तारीख से 30 दिन पहले एक ईमेल सूचना भेजी जाती है।

हार्डवेयर संपत्ति, ताज़ा शेड्यूल, लागत, ताज़ा विंडोज़, और EOS माइलस्टोन के बारे में अधिक जानकारी के लिए, कैटो सॉकेट हार्डवेयर ताज़ा नीति देखें।

ताज़ा में शामिल किए गए सॉकेट मॉडल्स

उस लेख में सूचीबद्ध सॉकेट मॉडलों की सूची जिसमें ताज़ा प्रक्रिया लागू होती है, उपलब्ध है। यह निर्धारित करने के लिए कि आपके खाते में हार्डवेयर है जिसे ताज़ा करने की आवश्यकता हो सकती है, उस लेख की समीक्षा करें और फिर अपने खाते के सॉकेट इन्वेंटरी को सॉकेट्स और उपसाधन पृष्ठ में देखें। पृष्ठ आपके खाते में सॉकेट प्रकारों और विशिष्ट हार्डवेयर मॉडलों का विवरण प्रदान करता है। अपने खाते के हार्डवेयर मॉडलों की उस लेख में सूची गई सूची से तुलना करें यह देखने के लिए कि आपके पास ऐसा कोई हार्डवेयर हो सकता है जिसे ताज़ा करने की आवश्यकता हो सकती है।

सॉकेट ताज़ा प्रक्रिया को समझना

यह उच्च-स्तरीय वर्कफ़्लो है जो समाप्त हो रहे EOS के कारण ताज़ा किए जा रहे सॉकेट हार्डवेयर के प्रतिस्थापन के लिए है। आवश्यक प्रक्रियाओं के आगे विवरण निम्नलिखित अनुभागों में दिखाई देते हैं।

1. पात्रता प्रक्रिया के भाग के रूप में, जब आपका खाता नवीकरण के लिए एक कोट प्राप्त करता है, तो कैटो ग्राहक अनुभव टीम कोट प्राप्त करने वाले पक्षों को एक या अधिक सॉकेट्स की आवश्यकता वाले को सूचित करती है।
2. नवीकरण के समय, कैटो आपके खाते के लिए ताज़ा प्रक्रिया के लिए स्वचालित रूप से समर्पित सॉकेट्स असाइन करता है। ये सॉकेट्स CMA खाता > सॉकेट्स और उपसाधन > शिपिंग टैब में ऑर्डर प्रकार के साथ ताज़ा के रूप में दिखाई देते हैं।
3. एक बार CMA में ताज़ा प्रक्रिया के लिए सॉकेट्स दिखाई देते हैं, तो आप खाता > सॉकेट्स और उपसाधन > शिपिंग टैब में शिपिंग विवरण प्रदान करते हैं। यदि ग्राहक शिपिंग विवरण प्रदान नहीं करता है, तो कैटो सॉकेट्स शिप नहीं कर सकता।
4. कैटो प्रतिस्थापन सॉकेट को मानक सॉकेट ऑर्डर पूर्ति प्रक्रिया का उपयोग करके शिप करता है।
5. आप साइट पर मौजूदा सॉकेट के प्रतिस्थापन के रूप में सॉकेट को भौतिक रूप से स्थापित करें और CMA में कॉन्फिगर करें।
6. पिछला सॉकेट रोलबैक के लिए 14 दिनों के लिए उपलब्ध रहता है।
7. रोलबैक अवधि के बाद पिछला सॉकेट निष्क्रिय हो जाता है। आप सॉकेट को निपटाने कर सकते हैं। यदि आपको सॉकेट को निपटाने में सहायता की आवश्यकता है, तो अपने कैटो प्रतिनिधि से संपर्क करें।

ताज़ा सॉकेट्स के लिए शिपिंग विवरण प्रदान करना

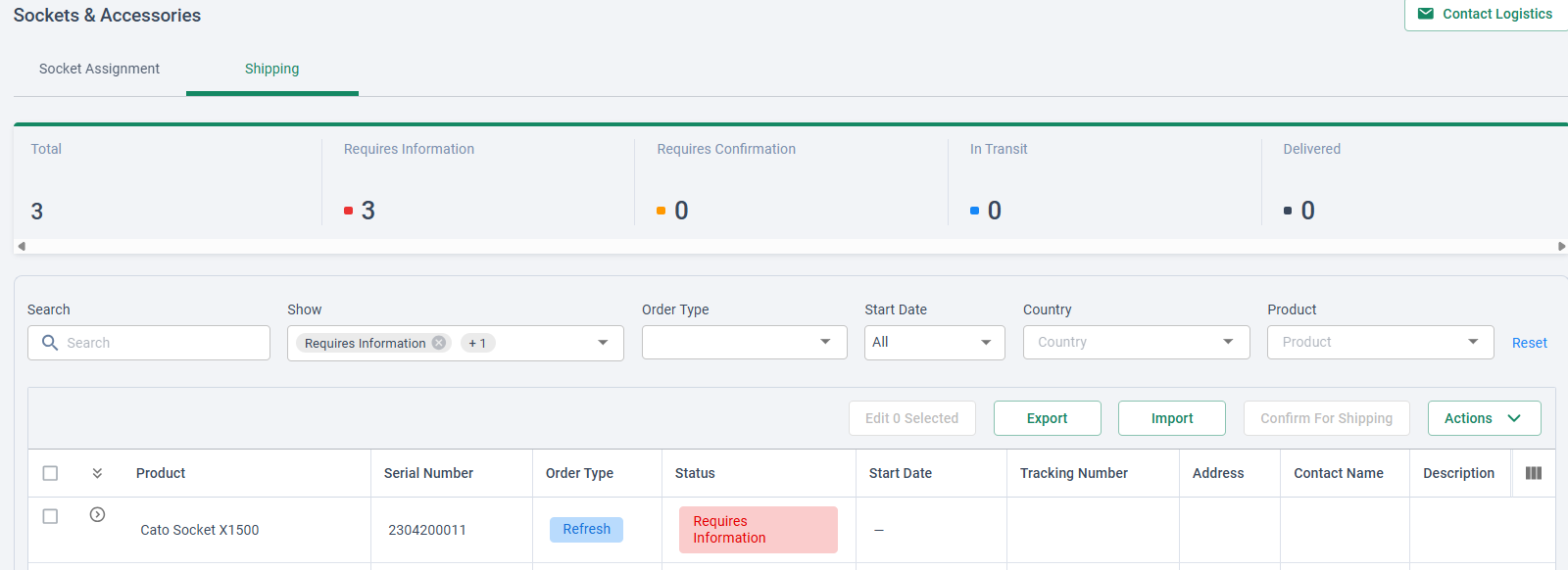

ताज़ा के लिए प्रतिस्थापन सॉकेट्स खाता > सॉकेट्स और उपसाधन > शिपिंग टैब में दिखाई देते हैं। इन सॉकेट्स को ऑर्डर प्रकार कॉलम में ताज़ा के रूप में लेबल किया गया है ताकि आप उन्हें नियमित सॉकेट खरीद से अलग कर सकें। नए सॉकेट के क्रम में पंक्ति में, शिपिंग विवरण पूरा करें जैसा कि आप किसी भी नए सॉकेट ऑर्डर के लिए करेंगे। कैटो इस जानकारी को प्रतिस्थापन हार्डवेयर को सही स्थान पर शिप करने के लिए उपयोग करता है। शिपिंग विवरण प्रदान करने के बारे में अधिक जानकारी के लिए, देखें सॉकेट शिपिंग की निगरानी.

ताज़ा सॉकेट के लिए शिपिंग विवरण प्रदान करने के लिए:

1. नेविगेशन मेनू से, खाता > सॉकेट्स और उपसाधन का चयन करें।
2. शिपिंग टैब का चयन करें।
3. ताज़ा सॉकेट ऑर्डर की पंक्ति में क्लिक करें।
4. आवश्यक शिपिंग विवरण दर्ज करें। शिपिंग जानकारी के बारे में अधिक जानकारी के लिए, देखें सॉकेट शिपिंग की निगरानी.
5. सहेजें पर क्लिक करें।

मौजूदा सॉकेट को प्रतिस्थापित करना

प्रतिस्थापन प्रक्रिया इस बात पर निर्भर करती है कि आप एक ही सॉकेट या हाई उपलब्धता (HA) कॉन्फ़िगरेशन में दो सॉकेट बदल रहे हैं, और क्या साइट सॉकेट्स ऐड-ऑन कार्ड का उपयोग करते हैं। नीचे की प्रक्रियाएँ इन विभिन्न परिस्थितियों से संबंधित हैं।

कैटो एक USB फ़्लैश ड्राइव के साथ प्रतिस्थापन सॉकेट्स की शिपिंग करता है जिसे प्रतिस्थापन प्रक्रिया के हिस्से के रूप में उपयोग किया जाना है। इस फ़्लैश ड्राइव में सॉफ़्टवेयर शामिल है जो मौजूदा सॉकेट से प्रतिस्थापन सॉकेट तक कनेक्टिविटी सेटिंग्स को स्वचालित रूप से कॉपी करता है। यह प्रतिस्थापन सॉकेट को इंटरनेट से कनेक्ट करने और कैटो से अपनी कॉन्फिगरेशन प्राप्त करने की अनुमति देता है। सॉकेट के कैटो से कनेक्ट होने के बाद, आप कैटो प्रबंधन एप्लिकेशन (CMA) में एक प्रतिस्थापन कार्रवाई करते हैं ताकि मौजूदा सॉकेट को साइट से स्वचालित रूप से अनासाइन और प्रतिस्थापन असाइन किया जा सके।

पूर्व आवश्यकताएं

• पुष्टि करें कि मौजूदा सॉकेट कैटो से जुड़ा है और सॉकेट संस्करण 26.0 चला रहा है।

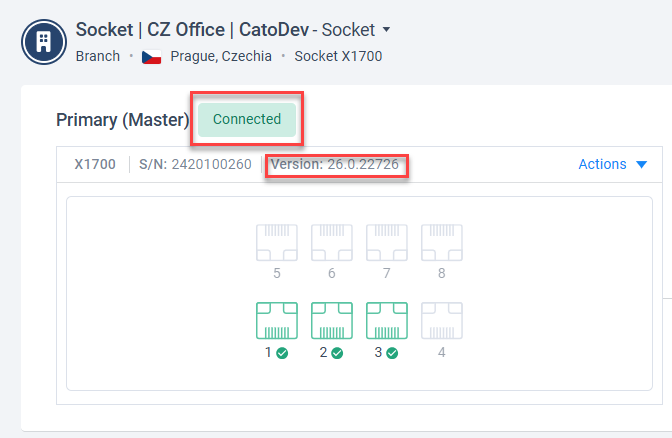

  • सॉकेट को कैटो से जुड़ा सत्यापित करने और सॉकेट संस्करण की जांच करने के लिए, CMA में जाएं नेटवर्क > साइट्स > [साइट नाम] > सॉकेट .

• प्रतिस्थापन प्रक्रिया शुरू करने से पहले मौजूदा सॉकेट और प्रतिस्थापन सॉकेट के क्रमिक नंबरों की पहचान करें।

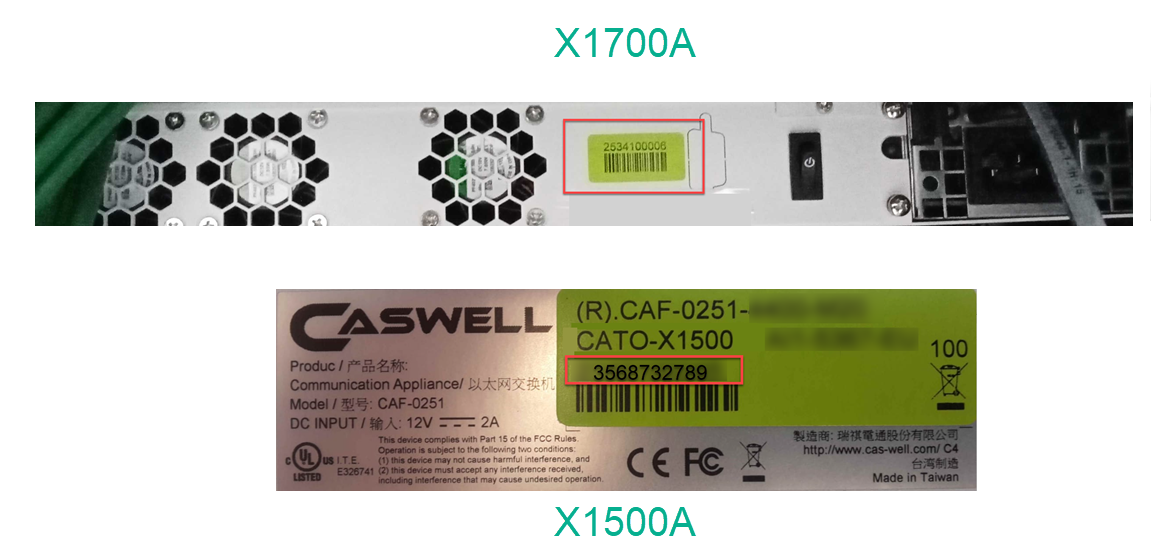

  • क्रमिक संख्या को भौतिक सॉकेट डिवाइस पर लेबल पर मुद्रित किया जाता है, आमतौर पर यूनिट के पीछे के पैनल या नीचे की ओर। निम्नलिखित छवि क्रमिक संख्या स्टिकर के उदाहरण दिखाती है।

    महत्वपूर्ण! यदि आप मौजूदा सॉकेट और प्रतिस्थापन सॉकेट के क्रमिक संख्या को नहीं जानते हैं, तो आप गलत सॉकेट को प्रतिस्थापित कर सकते हैं या प्रतिस्थापन सॉकेट को गलत साइट पर असाइन कर सकते हैं।

ज्ञात सीमाएं

• X1500C सॉकेट केवल लिंक नेगोसिएशन के लिए ऑटोनिगोसिएशन मोड को सपोर्ट करता है। अधिक जानकारी के लिए, देखें X1500 सॉकेट डिप्लॉयमेंट गाइड .

मौजूदा सॉकेट को प्रतिस्थापन सॉकेट के साथ बदलना

मौजूदा साइट सॉकेट को ताज़ा प्रतिस्थापन सॉकेट के साथ बदलने के लिए इस प्रक्रिया का उपयोग करें।

अगर मौजूदा सॉकेट एक ऐड-ऑन कार्ड का उपयोग करता है, तो नीचे देखें X1700A सॉकेट को ऐड-ऑन के साथ बदलना।

यदि आप हाई उपलब्धता (HA) साइट के लिए सॉकेट्स बदल रहे हैं, तो नीचे देखें HA साइट में सॉकेट को बदलना।

नोट: एकल सॉकेट साइट के लिए, इस प्रक्रिया के लिए डाउनटाइम अधिकतम 30 मिनट तक हो सकता है। HA साइट्स के लिए, प्रक्रिया के दौरान फेलओवर की उम्मीद की जाती है और कोई डाउनटाइम अनुमानित नहीं है।

मौजूदा सॉकेट को ताज़ा प्रतिस्थापन सॉकेट से बदलने के लिए:

1. प्रतिस्थापन सॉकेट को अनबॉक्स करें। यदि रैक माउंटिंग की आवश्यकता है, तो संबंधित सॉकेट डिप्लॉयमेंट गाइड को देखें।
2. पावर सप्लाई को कनेक्ट करें और प्रतिस्थापन सॉकेट को पावर ऑन करें। 3 मिनट प्रतीक्षा करें ताकि सॉकेट बूट हो सके।

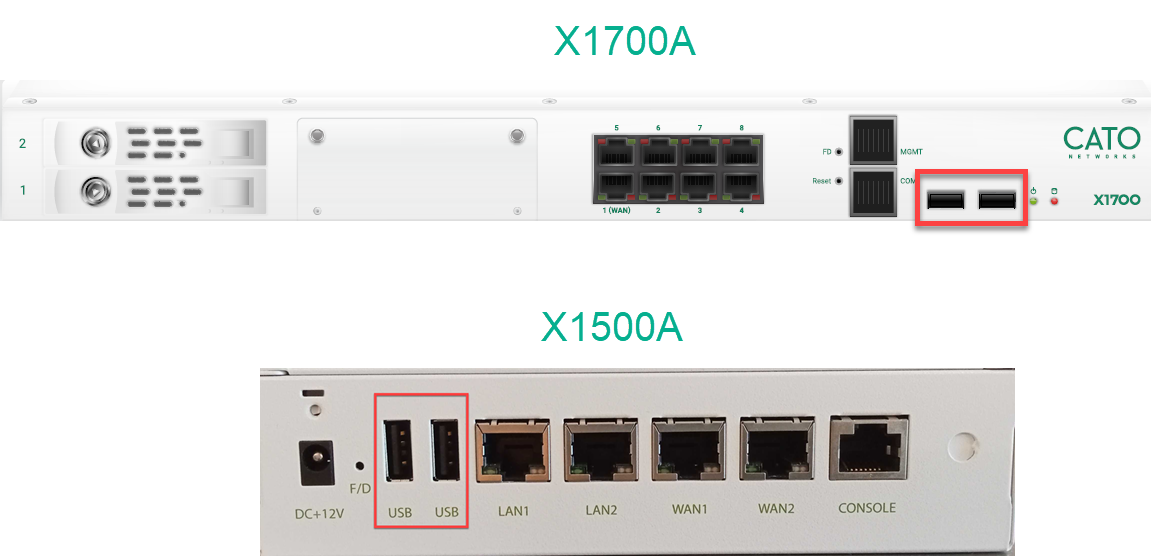

3. प्रतिस्थापन के साथ शिप किया गया USB फ़्लैश ड्राइव मौजूदा सॉकेट के USB पोर्ट्स में से किसी में डालें। USB पोर्ट्स के स्थान के लिए नीचे की छवियाँ देखें।  नोट: मौजूदा सॉकेट को कैटो से जुड़ा होना चाहिए। ऊपर देखें, पूर्व आवश्यकताएँ.

4. 3 मिनट प्रतीक्षा करें। कनेक्टिविटी सेटिंग्स USB ड्राइव में कॉपी की जाती हैं।
5. USB फ़्लैश ड्राइव को हटा दें।

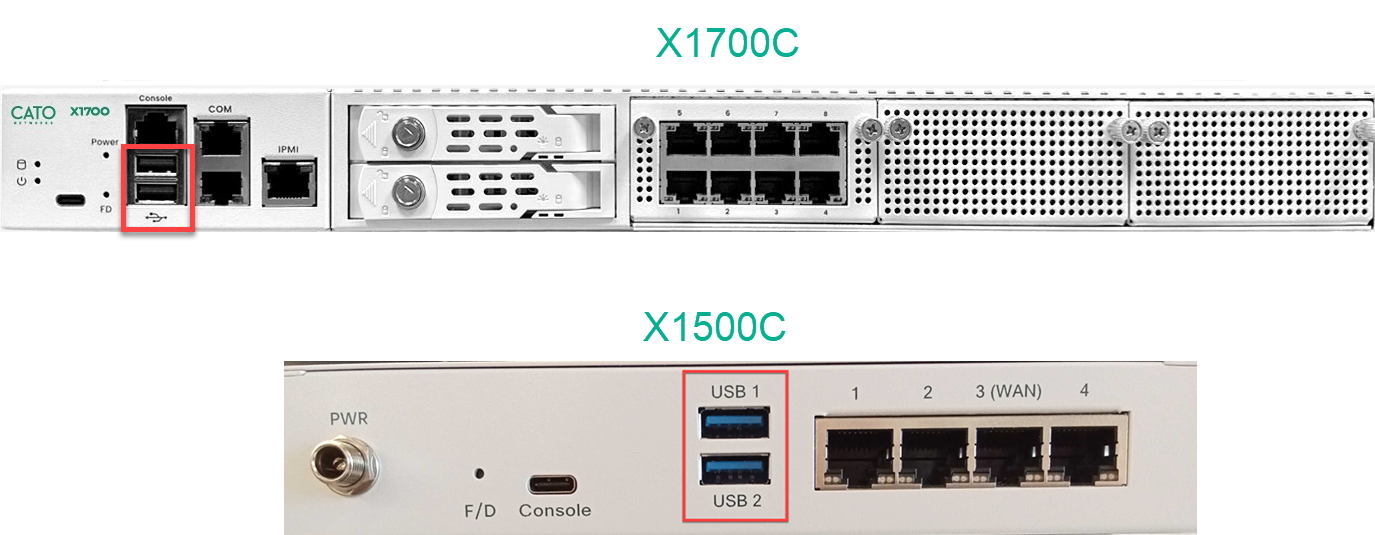

6. USB फ़्लैश ड्राइव प्रतिस्थापन सॉकेट के USB पोर्ट्स में से किसी में डालें। USB पोर्ट्स के स्थान के लिए नीचे की छवियाँ देखें।

7. 3 मिनट प्रतीक्षा करें। कनेक्टिविटी सेटिंग्स प्रतिस्थापन सॉकेट में कॉपी की जाती हैं।
8. USB फ़्लैश ड्राइव को हटा दें।

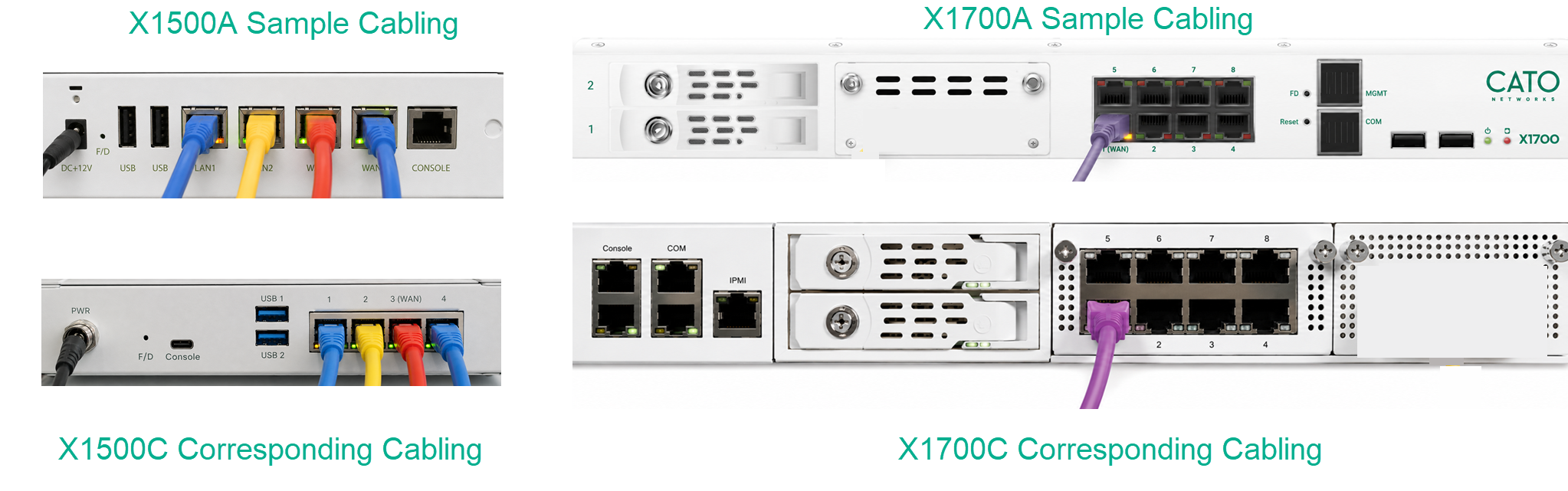

9. मौजूदा सॉकेट से प्रत्येक नेटवर्क केबल (LAN और WAN) को प्रतिस्थापन सॉकेट के संबंधित पोर्ट में ले जाएं। नोट: संभावित समस्याओं से बचने के लिए, वही इंटरनेट केबल्स का उपयोग करें जो मौजूदा सॉकेट से जुड़े थे। निम्न छवियाँ नमूना केबलिंग कॉन्फ़िगरेशन दिखाती हैं। आपका कॉन्फ़िगरेशन भिन्न हो सकता है।

10. जब तक सॉकेट कैटो क्लाउड से कनेक्ट नहीं हो जाता और आवश्यक वर्जन अपडेट और कॉन्फिगरेशन को पूरा नहीं करता, तब तक प्रतीक्षा करें। जब यह प्रक्रिया पूरी होती है, तो CMA अधिसूचना क्षेत्र में एक अधिसूचना दिखाई देती है (निम्नलिखित छवि देखें)। इस प्रक्रिया में 20 मिनट तक का समय लग सकता है। यदि 30 मिनट के बाद CMA में कोई अधिसूचना दिखाई नहीं देती है, तो समर्थन से संपर्क करें.

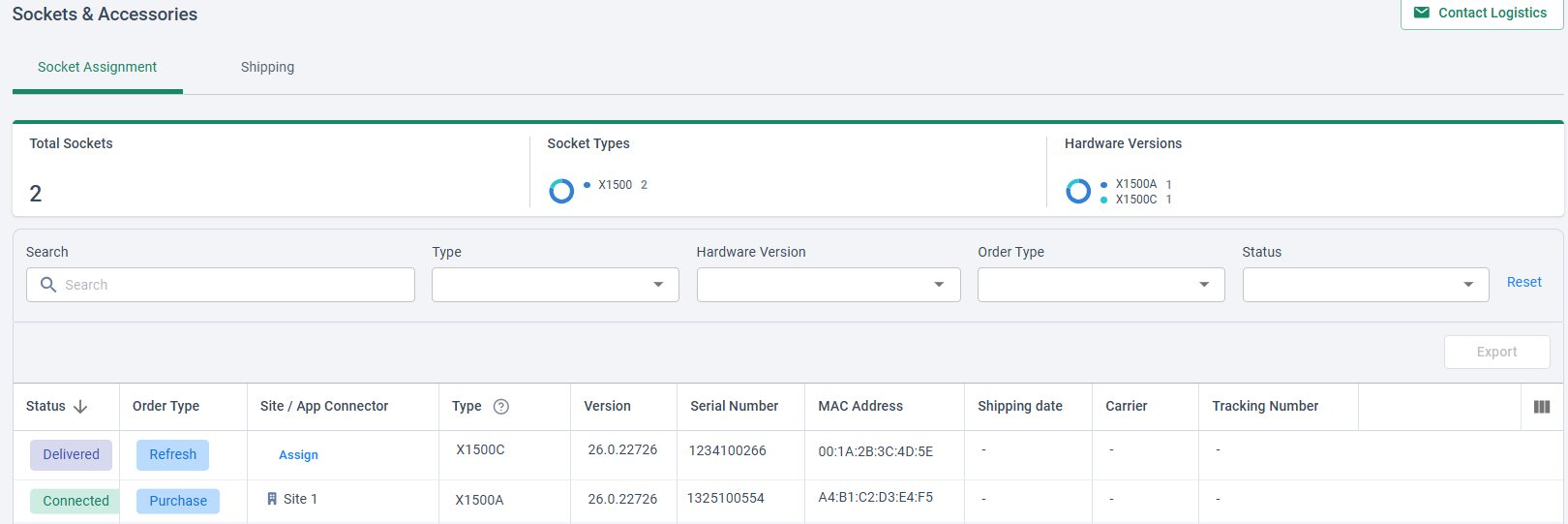

11. खाता > सॉकेट्स और उपसाधन > सॉकेट असाइनमेंट पृष्ठ में, क्रम संख्या के आधार पर प्रतिस्थापन सॉकेट की पंक्ति की पहचान करें।

12. खाता > सॉकेट्स और उपसाधन > सॉकेट असाइनमेंट पृष्ठ में, प्रतिस्थापन सॉकेट की पंक्ति में, असाइन पर क्लिक करें।

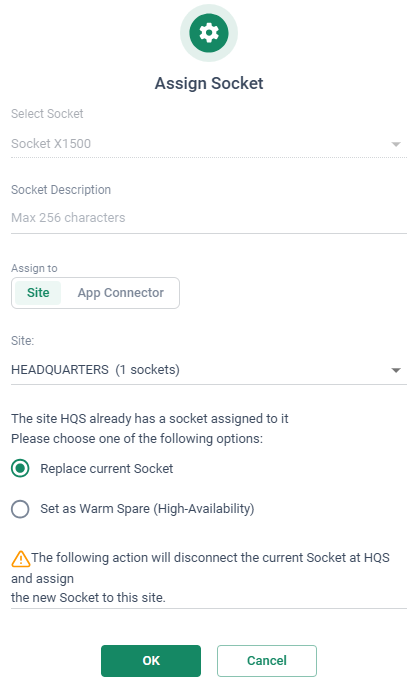

13. सॉकेट असाइन करें विंडो में, सॉकेट के लिए साइट का चयन करें।

14. वर्तमान सॉकेट को बदलें का चयन करें।
15. स्वीकृत करें पर क्लिक करें। मौजूदा सॉकेट को साइट से अनसाइन किया जाता है और प्रतिस्थापन को असाइन किया जाता है। नेटवर्क > साइट्स > [साइट नाम] > सॉकेट पृष्ठ में प्रतिस्थापन सॉकेट जुड़ा हुआ दिखाई देता है। नोट: ऐड-ऑन के साथ सॉकेट्स के लिए, वर्तमान सॉकेट को बदलें क्रिया प्रतिस्थापन सॉकेट में ऐड-ऑन कार्ड के साथ मेल खाते ऐड-ऑन प्रकार को स्वचालित रूप से कॉन्फिगर करता है।

X1700A सॉकेट को ऐड-ऑन के साथ बदलना

यह अनुभाग ऐड-ऑन कार्ड के साथ X1700A सॉकेट को बदलने की प्रक्रिया का वर्णन करता है।

X1700C एड-ऑन प्रतिस्थापन को समझना

जब कैटो X1700A सॉकेट को एड-ऑन के साथ बदलने के लिए X1700C प्रतिस्थापन शिप करता है, तो शिपमेंट में प्रतिस्थापन सॉकेट में उपयोग किए जाने के लिए एक नई एड-ऑन कार्ड शामिल होती है। यह प्रतिस्थापन एड-ऑन मौजूदा एड-ऑन के समान नहीं हो सकता। कैटो एक समर्थित X1700C ऐड-ऑन शिप करता है जो समकक्ष या विस्तारित कनेक्टिविटी प्रदान करता है।

निम्नलिखित परिवर्तन लागू हो सकते हैं:

• मौजूदा 2-पोर्ट कॉपर ऐड-ऑन्स को 4-पोर्ट कॉपर ऐड-ऑन्स के साथ बदल दिया गया है।
• मौजूदा 4-पोर्ट कॉपर ऐड-ऑन्स को फाइबर ऐड-ऑन्स के साथ बदल दिया गया है, और कैटो कॉपर कनेक्टिविटी को बनाए रखने के लिए कॉपर SFPs शामिल करता है।
• मौजूदा 4x10G समर्थित ऐड-ऑन्स को एक समकक्ष ऐड-ऑन प्रकार के साथ बदल दिया गया है।

जब आप प्रतिस्थापन X1700C सॉकेट स्थापित करते हैं तो नए एड-ऑन का उपयोग करें।

एक ऐड-ऑन के साथ X1700 सॉकेट को बदलने के लिए:

1. प्रतिस्थापन सॉकेट को अनबॉक्स करें और पावर ऑफ के साथ, सॉकेट के साथ शिप किए गए एड-ऑन कार्ड को स्थापित करें। एड-ऑन कार्ड को उसी स्लॉट में स्थापित किया जाना चाहिए जैसे कि मौजूदा सॉकेट में एड-ऑन।
2. पावर सप्लाई को कनेक्ट करें और प्रतिस्थापन सॉकेट को पावर अप करें। सॉकेट को बूट करने के लिए 3 मिनट इंतजार करें।
3. ऊपर दी गई प्रक्रिया के चरण 3 के साथ जारी रखें उस अनुभाग में सॉकेट को ताज़ा प्रतिस्थापन के साथ बदलना।

HA साइट में सॉकेट को बदलना

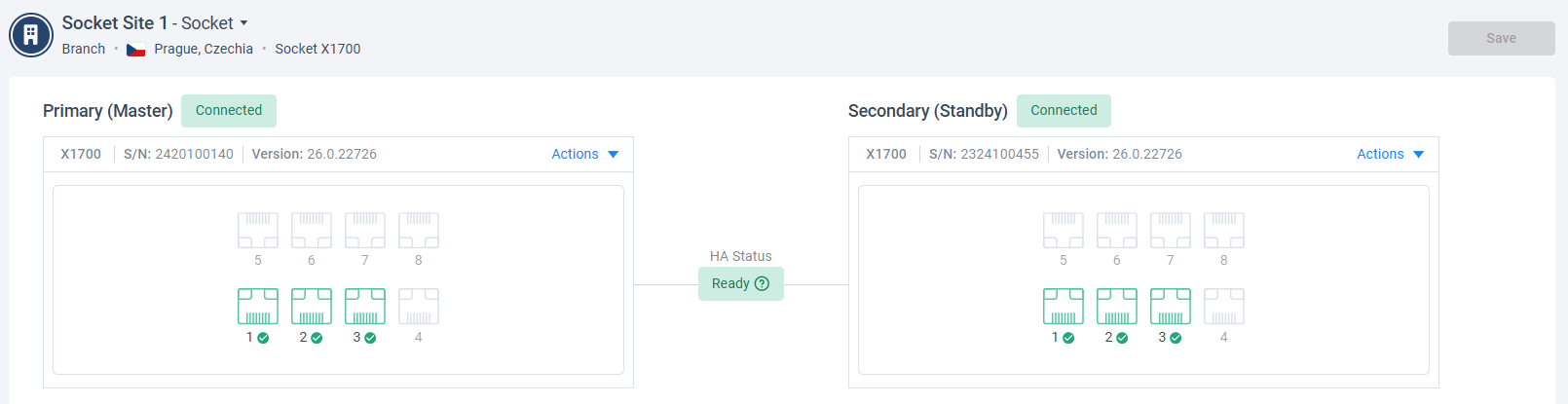

HA साइट्स के लिए, पहले साइट के प्राथमिक और द्वितीयक सॉकेट्स की पहचान करें। आप नेटवर्क > साइट्स > [साइट नाम] > सॉकेट पृष्ठ में दिखाए गए क्रम संख्या (S/N) से एक सॉकेट को प्राथमिक या द्वितीयक के रूप में पहचान सकते हैं।

संबंधित भौतिक सॉकेट को पहचानने के लिए, क्रमिक संख्या दिखाने वाला स्टिकर जांचें। स्टिकर पीछे के पैनल या सॉकेट के निचले हिस्से पर दिखाई दे सकता है। नीचे दी गई चित्र सॉकेट क्रमिक संख्या के स्टिकर दिखाते हैं।

सॉकेट्स की पहचान करने के बाद, ताज़ा प्रतिस्थापन के साथ सॉकेट को प्रतिस्थापित करने की प्रक्रिया का पालन करते हुए पहले द्वितीयक सॉकेट को बदलें, जिसमें चरण 12 में निम्नलिखित जोड़ शामिल है:

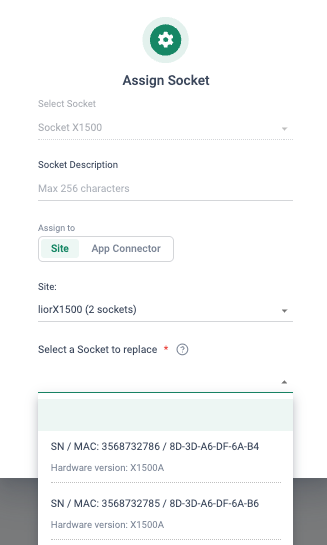

• जब सॉकेट असाइन करें पॉप-अप प्रकट होता है, तो आपको बदलने वाला सॉकेट चुनना होगा। उपरोक्त में पहचानी गई क्रमिक संख्याओं का उपयोग करके सही सॉकेट चुनें।


CMA में, नेटवर्क > साइट्स > [साइट नाम] > सॉकेट में जांचें कि प्रतिस्थापन द्वितीयक सॉकेट जुड़ा हुआ, स्थिर है, और साइट में एक HA तैयार स्थिति है। फिर प्राथमिक सॉकेट के लिए प्रक्रिया को दोहराएं। जब प्रक्रिया पूर्ण हो जाती है, तो मौजूदा द्वितीयक सॉकेट का प्रतिस्थापन प्राथमिक सॉकेट की भूमिका में होगा।

सॉकेट प्रतिस्थापन समस्याओं का प्रबंधन

यदि सॉकेट प्रतिस्थापन प्रक्रिया के दौरान कोई समस्याएं अनुभव होती हैं, तो Cato समर्थन से संपर्क करें।

सॉकेट को बदलने के बाद, पिछला सॉकेट 14 दिन तक रोलबैक के लिए उपलब्ध रहता है। यह आपको प्रतिस्थापन प्रक्रिया में समस्या होने पर पिछला हार्डवेयर पुनर्स्थापित करने में मदद करता है। जहां भी रोलबैक की आवश्यकता होती है, कृपया समर्थन से संपर्क करें जिससे वह आपको प्रक्रिया में मार्गदर्शन कर सके। 14-दिन की अवधि के दौरान, पिछला सॉकेट खाता > सॉकेट्स & उपकरण > सॉकेट असाइनमेंट पृष्ठ पर डीकमीशन लंबित स्थिति के साथ दिखाई देता है।


14 दिन बाद, पिछला सॉकेट निष्क्रिय हो जाता है और रोलबैक के लिए अब उपयोग नहीं किया जा सकता है।
