यह लेख बताता है कि सॉकेट पेज का उपयोग करके सॉकेट सेटिंग्स को कैसे विन्यस्त करें और स्थिति की निगरानी करें।

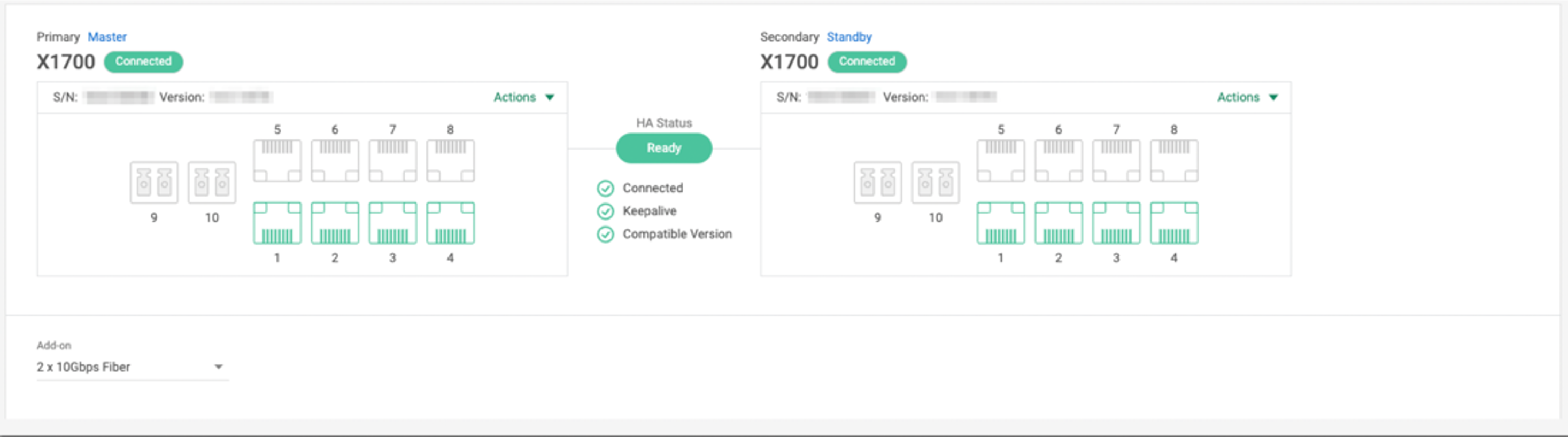

सॉकेट पेज में प्रत्येक सॉकेट के पोर्ट्स का विस्तृत अवलोकन और उनकी स्थिति शामिल है। लिंक सेटिंग्स साइट बनाने का हिस्सा हैं, और आप सेटिंग्स को संपादित कर सकते हैं और सॉकेट के लिए अतिरिक्त लिंक सक्रिय कर सकते हैं।
किसी साइट के लिए एक सॉकेट स्थापित करने से पहले, सुनिश्चित करें कि सॉकेट अपग्रेड के लिए कनेक्टिविटी आवश्यकताएं पूरी हो चुकी हैं।
सॉकेट थ्रूपुट और प्रति मॉडल क्षमता जानकारी के बारे में और अधिक जानकारी के लिए देखें कैटो क्लाउड थ्रेशोल्ड और लिमिट्स।

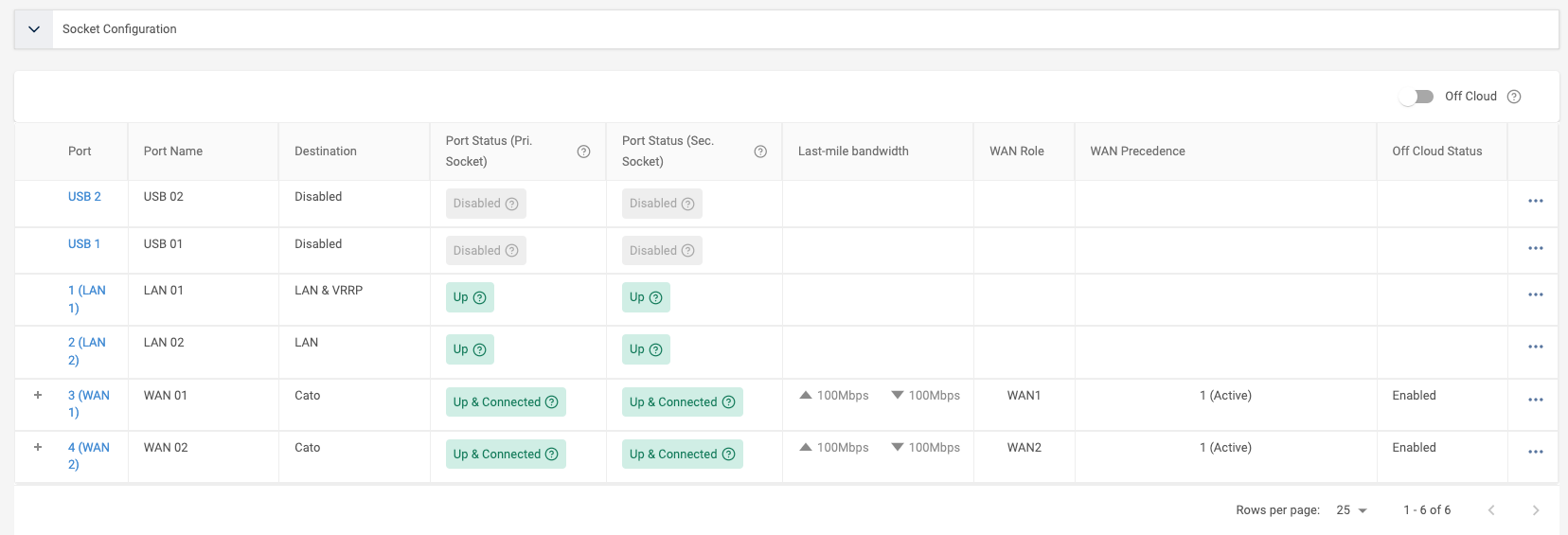

सॉकेट का अवलोकन प्रत्येक पोर्ट की स्थिति को निम्नलिखित के रूप में प्रदर्शित करता है:
-
उन पोर्ट्स के लिए जो Cato गंतव्य प्रकार के साथ कॉन्फ़िगर किए गए हैं
-
हरी - केबल जुड़ा, पोर्ट Cato से जुड़ा है
-
पीला - केबल जुड़ा, पोर्ट Cato से काटा गया (Cato क्लाउड के लिए कोई टनल नहीं)
-
लाल - केबल जुड़ा नहीं है, पोर्ट डाउन है
-
-
उन पोर्ट्स के लिए जो अन्य गंतव्य प्रकार के साथ कॉन्फ़िगर किए गए हैं
-
हरी - केबल जुड़ा, पोर्ट चालू है
-
लाल - केबल जुड़ा नहीं है, पोर्ट डाउन है
-
ग्रे - पोर्ट अक्षम है
-

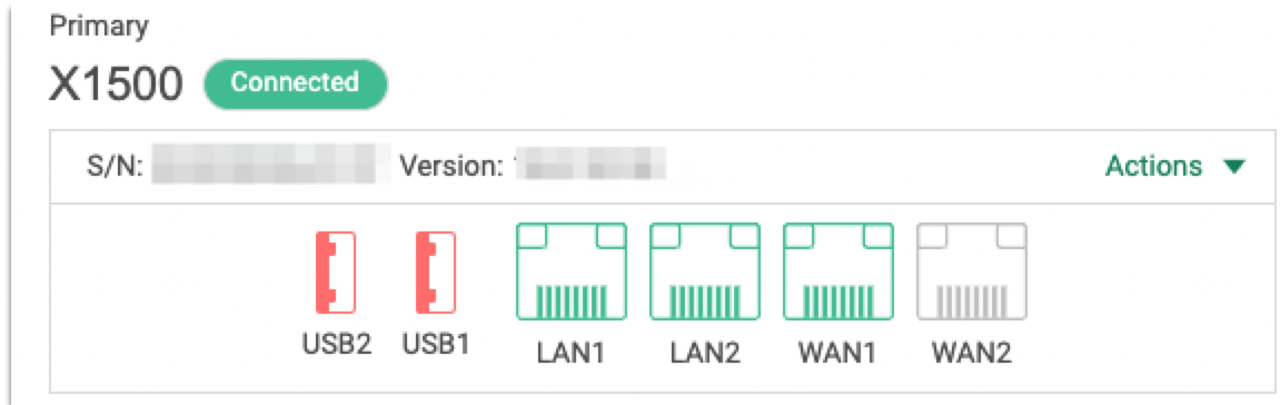

ये X1500 Socket के डिफ़ॉल्ट सेटिंग्स हैं:
-
USB2 - अक्षम
-
USB1 - अक्षम
-
LAN1 / पोर्ट 1 - LAN के रूप में सक्षम (बदला नहीं जा सकता)
-
LAN2 / पोर्ट 2 - अक्षम
LAN2 / पोर्ट 2 लिंक का उपयोग वैन गंतव्य के रूप में किया जा सकता है, अधिक जानकारी के लिए देखें सॉकेट पोर्ट्स का एक्सचेंज करना
-
WAN1 / पोर्ट 3 (WAN) - Cato (प्राथमिक) के रूप में सक्षम (बदला नहीं जा सकता)
-
WAN2 / पोर्ट 4 - अक्षम या Cato के रूप में सक्षम, यह निर्भर करता है कि जब आपने नया साइट जोड़ा था तब आपने WAN2 सक्षम/उपयोग करें विकल्प चुना था

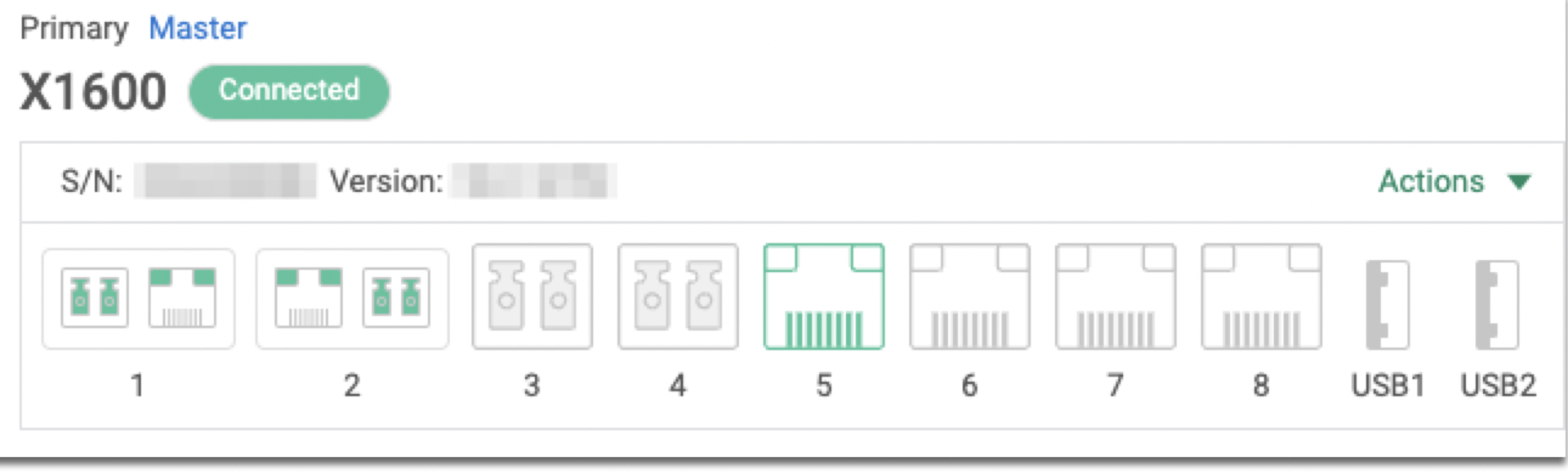

ये X1600 सॉकेट की डिफ़ॉल्ट सेटिंग्स हैं:
-
पोर्ट 1 – WAN 1 के रूप में सक्षम
-
पोर्ट 2 - साइट जोड़ें विकल्प का चयन करने पर अक्षम या WAN 2 के रूप में सक्षम
-
पोर्ट 5 - LAN1 के रूप में सक्षम
-
अन्य पोर्ट्स डिफ़ॉल्ट रूप से अक्षम हैं

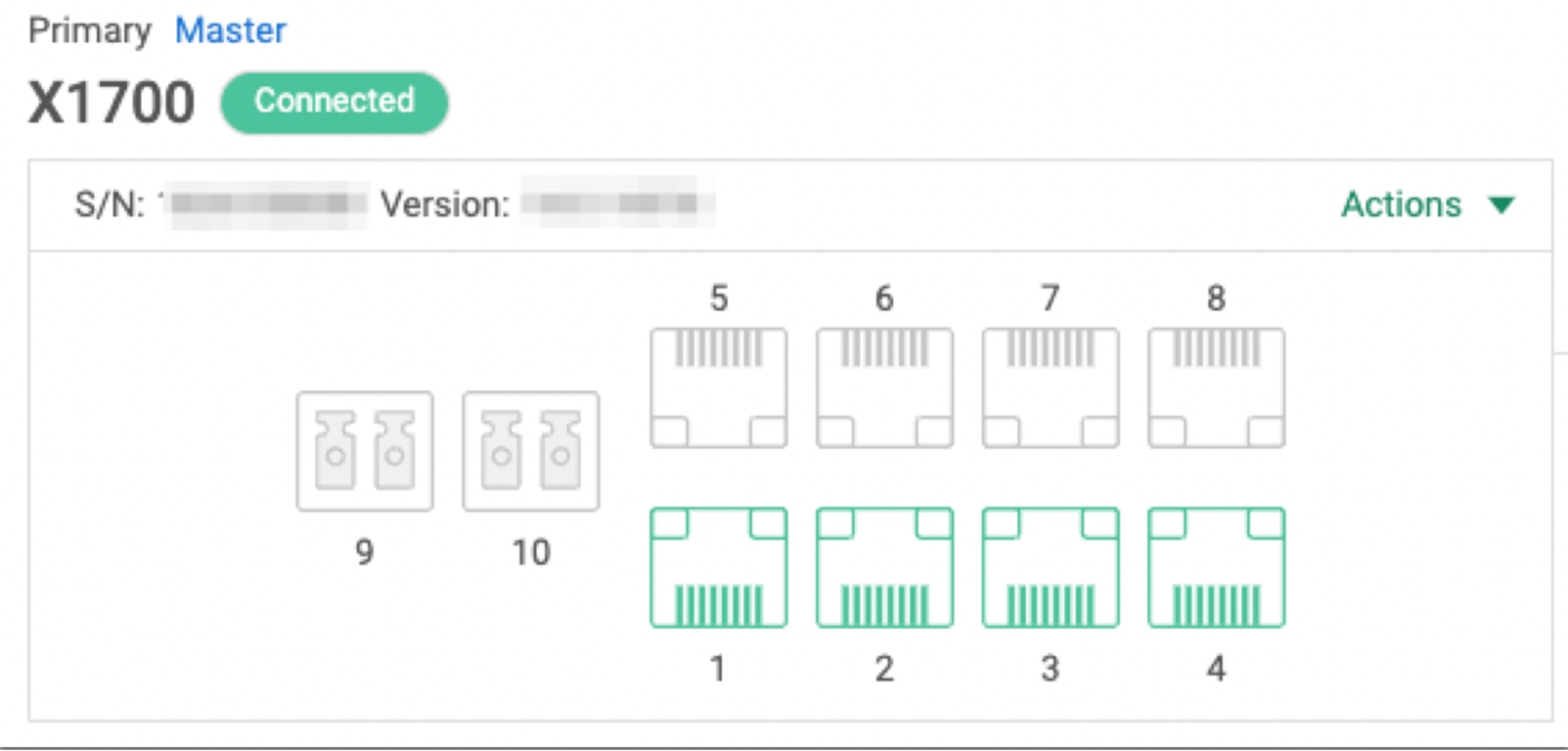

ये X1700 सॉकेट की डिफ़ॉल्ट सेटिंग्स हैं:
-
पोर्ट 1 - WAN 1 के रूप में सक्षम
-
पोर्ट 2 - साइट जोड़ें विंडो में सक्षम करें/उपयोग करें WAN2 विकल्प का चयन करने पर अक्षम या WAN 2 के रूप में सक्षम
-
पोर्ट 3 - LAN1 के रूप में सक्षम
-
शेष पोर्ट्स डिफ़ॉल्ट रूप से अक्षम हैं
X1700 सॉकेट में एक्सपेंशन स्लॉट्स में डाले गए अतिरिक्त नेटवर्क इंटरफेस वाले हार्डवेयर कार्ड्स के रूप में एड-ऑन भी शामिल हो सकते हैं। इन एड-ऑन इंटरफेस को, जैसे अन्य इंटरफेस को आप कॉन्फ़िगर करते हैं वैसे ही कॉन्फ़िगर करें।
-
ऐड-ऑन अक्सर Cato Networks द्वारा पूर्व-आदेशित और स्थापित की जाती हैं
- ऐड-ऑन सपोर्ट LR (लॉंग-रेंज) और SR (शॉर्ट-रेंज) ट्रांसीवर्स को उसी सॉकेट में मिक्स करने का समर्थन करता है
अधिक जानकारी के लिए, देखें समर्थित सॉकेट ट्रांसीवर्स और USB ईथरनेट एडेप्टर्स -
एड-ऑन को एक्सपेंशन स्लॉट में डालने से पहले, सॉकेट बंद करें और पावर सप्लाई को डिस्कनेक्ट करें
-
X1700 सॉकेट एक समय में केवल एक नेटवर्क कार्ड ऐड-ऑन का समर्थन करता है, कई नेटवर्क कार्ड समर्थित नहीं हैं
-
X1700B सॉकेट दूसरे 4x10 Gbps फाइबर ऐड-ऑन कार्ड का समर्थन करता है, पहला भी 4x10 Gbps फाइबर ऐड-ऑन कार्ड होना चाहिए
यह कुल आठ 10Gbps फाइबर पोर्ट्स प्रदान करता है
एड-ऑन विकल्प के लिए डिफ़ॉल्ट सेटिंग कोई नहीं है। यदि Cato प्रबंधन अनुप्रयोग में कॉन्फ़िगर किए गए ऐड-ऑन और वास्तविक हार्डवेयर मेल नहीं खाते हैं, तो ऐड-ऑन इंटरफ़ेस को जैसे कि वह भौतिक रूप से डिस्कनेक्ट किया गया हो माना जाता है।
अधिक जानकारी के लिए, देखें X1700 सॉकेट डिप्लॉयमेंट गाइड।
X1700 सॉकेट के लिए एड-ऑन को कॉन्फ़िगर करने के लिए:
-
नेविगेशन मेनू से, नेटवर्क > साइट्स पर क्लिक करें और साइट का चयन करें।
-
नेविगेशन मेनू से, साइट कॉन्फ़िगरेशन > सॉकेट चुनें।
-

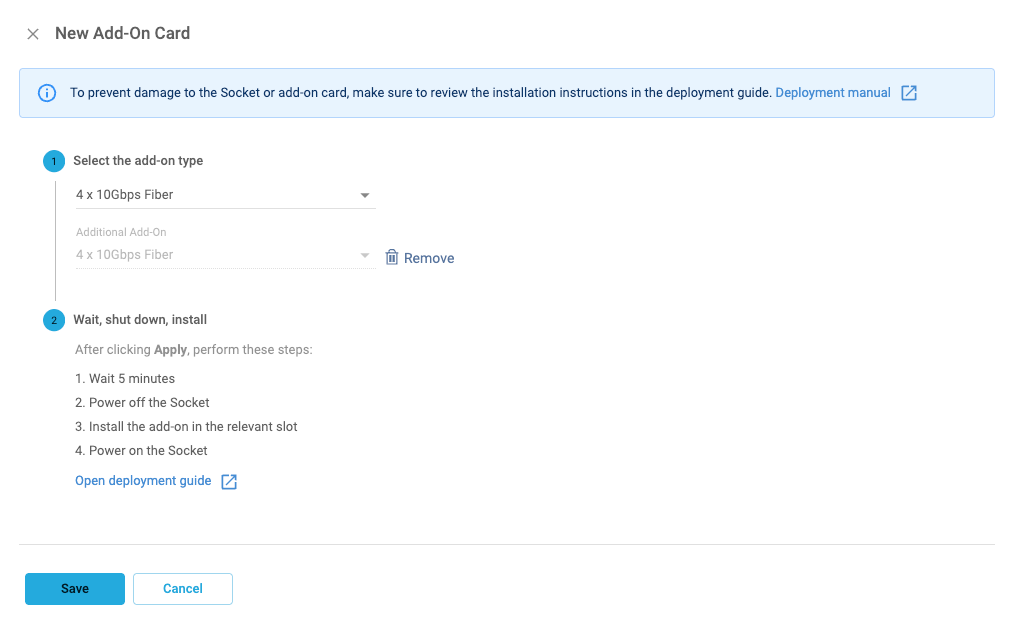

नया ऐड-ऑन कार्ड पर क्लिक करें, और पैनल में सॉकेट के लिए ऐड-ऑन प्रकार प्रकार चुनें।
-
दूसरे ऐड-ऑन के साथ X1700B सॉकेट्स के लिए, अतिरिक्त ऐड-ऑन पर क्लिक करें।
-
सहेजें क्लिक करें।
अतिरिक्त पोर्ट्स सॉकेट पृष्ठ में जोड़े जाते हैं।
एक बार जब आप ऐड-ऑन चुनते हैं, तो जब तक आप मौजूदा ऐड-ऑन कार्ड को हटा नहीं देते तब तक ऐड-ऑन पोर्ट जोड़ें बटन अक्षम रहता है।
-
सॉकेट में ऐड-ऑन कार्ड स्थापित करने से पहले कम से कम 5 मिनट तक प्रतीक्षा करें।
आप एक समय में केवल एड-ऑन पोर्ट का एक सेट कॉन्फ़िगर कर सकते हैं। एक नया एड-ऑन पोर्ट कॉन्फ़िगर करने के लिए, आपको पहले मौजूदा एड-ऑन पोर्ट को हटाना होगा।
X1700 सॉकेट के लिए एड-ऑन पोर्ट को हटाने के लिए:
-
नेविगेशन मेनू से, नेटवर्क > साइट्स पर क्लिक करें और साइट का चयन करें।
-
नेविगेशन मेनू से, साइट कॉन्फ़िगरेशन > सॉकेट चुनें।
-
वह पोर्ट्स जिन्हें आप हटाना चाहते हैं, उनकी पंक्ति के अंत में तीन बिंदुओं पर क्लिक करें, और ऐड-ऑन पोर्ट निकालें पर क्लिक करें।
-
पुष्टिकरण विंडो में, ऐड-ऑन हटाएं पर क्लिक करें।
सॉकेट वेबयूआई को खोलने के लिए, क्रियाएँ ड्रॉप-डाउन मेनू से, सॉकेट से कनेक्ट करें चुनें। सॉकेट वेबयूआई एक नए ब्राउज़र टैब में खुलता है और स्वचालित रूप से लॉग इन करता है। अधिक जानकारी के लिए देखें सॉकेट वेब UI को एक्सेस करना।
इस अनुभाग में यह बताया गया है कि कैसे Cato क्लाउड से कनेक्ट करने वाले लिंक और MPLS विकल्प WAN लिंक के लिए सेटिंग्स कॉन्फ़िगर करें। यह भी चर्चा करता है कि उन साइट्स के लिए फ़ेलओवर और फॉलबैक सेटिंग्स कैसे कॉन्फ़िगर करें जिनके पास Cato क्लाउड के लिए एक से अधिक लिंक हैं।
डिफ़ॉल्ट रूप से, सॉकेट साइट्स वैन पुनर्प्राप्ति के लिए सक्षम होती हैं, अधिक जानकारी के लिए देखें सॉकेट साइट पुनर्प्राप्ति के साथ वैन पुनर्प्राप्ति।
यह निर्धारित करने के लिए कि सॉकेट ट्रैफ़िक कहाँ भेजता है, एक सॉकेट इंटरफ़ेस के लिए गंतव्य सेटिंग का उपयोग करें। ये गंतव्य विकल्प हैं:
-
LAN - एक साइट के लिए आंतरिक नेटवर्क
-
वैकल्पिक WAN (लेयर-2) - MPLS नेटवर्क जिसमें समान उपनेट पर सॉकेट साइट्स होते हैं
-
अक्षम - इस इंटरफेस से ट्रैफ़िक नहीं भेजा या प्राप्त किया जाता है
-
वैकल्पिक WAN - MPLS नेटवर्क जिसमें विभिन्न उपनेट्स पर सॉकेट साइट्स होते हैं
-
Cato - यह इंटरफेस Cato क्लाउड से कनेक्ट होता है
आप इन इंटरफेस के लिए गंतव्य नहीं बदल सकते हैं: LAN1 (LAN) और WAN1 (Cato)।
एक सॉकेट इंटरफेस के लिए गंतव्य कॉन्फ़िगर करने के लिए:
-
नेविगेशन मेनू से, नेटवर्क > साइट्स पर क्लिक करें और साइट का चयन करें।
-
नेविगेशन मेनू से, साइट कॉन्फ़िगरेशन > सॉकेट चुनें।
-
तालिका से, इंटरफेस पर क्लिक करें।
सॉकेट इंटरफेस संपादित करें पैनल खुलता है।
-
Cato प्रबंधन अनुप्रयोग में इंटरफेस की पहचान करने के लिए नाम दर्ज करें।
-
गंतव्य ड्रॉप-डाउन मेनू से इस इंटरफ़ेस के लिए गंतव्य चुनें।
-
लागू करें पर क्लिक करें। नया गंतव्य इस इंटरफ़ेस के लिए पंक्ति में जोड़ा जाता है।
-
सहेजें पर क्लिक करें।
साइट को Cato Cloud से जोड़ने के लिए लिंक सेटिंग्स को कॉन्फ़िगर करें। यह अनुभाग उन लिंक के लिए है जो Cato गंतव्य का उपयोग करते हैं।
इंटरफ़ेस WAN भूमिकाएँ
आप नेटवर्क नियमों का उपयोग करके WAN भूमिका के अनुसार नेटवर्क ट्रैफ़िक परिवहन की प्राथमिकता निर्धारित कर सकते हैं। उदाहरण के लिए, आप नेटवर्क नियम के लिए WAN 1 भूमिका को प्राथमिक इंटरफ़ेस और WAN 2 भूमिका को द्वितीयक इंटरफ़ेस के रूप में परिभाषित कर सकते हैं।
आप सभी Cato गंतव्यों के लिए एक WAN भूमिका परिभाषित करना चाहिए, और आप कई इंटरफेसेस के लिए समान WAN भूमिका का उपयोग नहीं कर सकते।
इंटरफ़ेस प्राथमिकताएँ
विफलता और फॉलबैक सेटिंग्स के लिए उपयोग किए जाने वाले लिंक की प्राथमिकता यह निर्धारित करता है कि इन लिंक्स का उपयोग किस प्राथमिकता के साथ किया जाता है। प्राथमिकता 1 इंटरफेसेस डिफ़ॉल्ट रूप से सक्रिय होते हैं, और यदि अधिक प्राथमिकता के इंटरफ़ेस में कनेक्टिविटी या प्रदर्शन समस्या है, तो सॉकेट अन्य प्राथमिकताओं को सक्रिय करता है।
Cato लाइसेंस की शर्तों के अनुसार साइट के लिए बैंडविड्थ को कॉन्फ़िगर करें।
Cato Cloud लिंक के लिए सेटिंग्स को कॉन्फ़िगर करने के लिए:
-
नेविगेशन मेनू से, नेटवर्क > साइट्स पर क्लिक करें और साइट चुनें।
-
नेविगेशन मेनू से, साइट कॉन्फ़िगरेशन > सॉकेट का चयन करें।
-
तालिका से, इंटरफ़ेस पर क्लिक करें।
सॉकेट इंटरफेस संपादित करें पैनल खुलता है।
-
आपके नेटवर्क नियमों की आवश्यकताओं के अनुसार, इस इंटरफ़ेस के लिए WAN भूमिका चुनें।
-
इंटरफ़ेस के लिए प्राथमिकता प्राथमिकता चुनें।
-
साइट में सभी ट्रैफ़िक के लिए अधिकतम बैंडविड्थ सेटिंग्स को कॉन्फ़िगर करें।
नोट
नोट: यदि आप अपस्ट्रीम या डाउनस्ट्रीम मान दर्ज करते हैं जो आपके इंटरनेट सेवा प्रदाता के लिंक की वास्तविक कनेक्शन गति से अधिक हैं, तो Cato Cloud QoS इंजन ट्रैफिक को प्रबंधित नहीं कर सकता।
-
लागू करें पर क्लिक करें। सॉकेट इंटरफेस संपादित करें पैनल बंद होता है।
-
सहेजें पर क्लिक करें।
वैकल्पिक WAN और वैकल्पिक WAN (लेयर-2) MPLS ट्रैफ़िक गंतव्यों के लिए WAN इंटरफ़ेस सेटिंग्स को कॉन्फ़िगर करें। सामान्यतया, निजी IP और इंटरफ़ेस का उपयोग सीधे MPLS प्रदाता से जुड़ने के लिए किया जाता है।
वैकल्पिक WAN लिंक के लिए सेटिंग्स को कॉन्फ़िगर करने के लिए:
-
नेविगेशन मेनू से, नेटवर्क > साइट्स पर क्लिक करें और साइट चुनें।
-
नेविगेशन मेनू से, साइट कॉन्फ़िगरेशन > सॉकेट चुनें।
-
तालिका से, इंटरफेस पर क्लिक करें।
सॉकेट इंटरफेस संपादित करें पैनल खुलता है।
-
सुनिश्चित करें कि गंतव्य वैकल्पिक WAN और वैकल्पिक WAN (लेयर-2) है।
-
साइट में सभी ट्रैफिक के लिए अधिकतम बैंडविड्थ सेटिंग्स को कॉन्फ़िगर करें।
नोट
नोट: यदि आप अपस्ट्रीम या डाउनस्ट्रीम मान दर्ज करते हैं जो आपके इंटरनेट सेवा प्रदाता लिंक की वास्तविक कनेक्शन गति से अधिक है, तो Cato Cloud QoS इंजन ट्रैफ़िक को प्रबंधित नहीं कर सकता है।
-
इन सेटिंग्स को निजी या सार्वजनिक वैकल्पिक WAN नेटवर्क के लिए कॉन्फ़िगर करें।
-
इंटरफेस IP - सॉकेट इंटरफ़ेस के लिए आईपी पता ट्रैफ़िक के लिए
-
गेटवे - वैकल्पिक WAN गेटवे के लिए आईपी पता (जैसे MPLS फ़ायरवॉल या राउटर)
-
नेटवर्क - LAN के लिए आईपी रेंज (CIDR के साथ)
-
ID (VLAN) - इंटरफ़ेस के लिए VLAN टैग दर्ज करें
-
-
लागू करें पर क्लिक करें। सॉकेट इंटरफेस संपादित करें पैनल बंद होता है।
-
सहेजें पर क्लिक करें।
