यह लेख कई सॉकेट पोर्ट्स पर लिंक एग्रीगेशन की तैनाती के बारे में जानकारी और दिशानिर्देश प्रदान करता है।
लिंक एग्रीगेशन (LAG) आपको चार तक के भौतिक सॉकेट LAN पोर्ट्स को एकविवेकिक बंडल में संयोजित करने की अनुमति देता है। LAG लिंक स्तर पर पुनरावृत्ति और एकल लिंक की तुलना में अधिक थ्रूपुट प्रदान करता है।

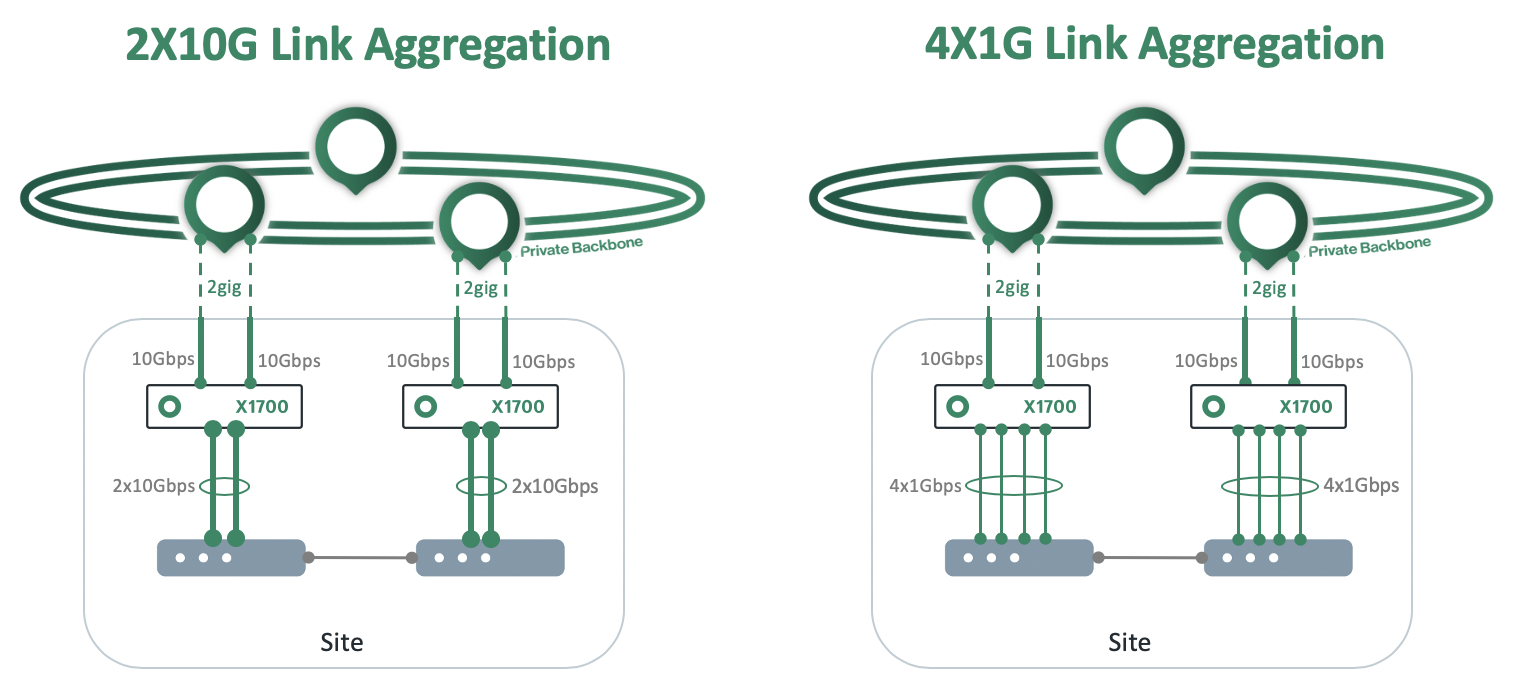

निम्नलिखित आरेख X1700 सॉकेट्स के लिए लिंक एग्रीगेशन की भौतिक टोपोलॉजी का एक उदाहरण दिखाता है जो प्रत्येक X1700 सॉकेट के लिए समान LAG सेटिंग्स के साथ दो स्वतंत्र स्विच से जुड़े हैं:
-
2x10G उदाहरण में दिखता है कि दो 10Gbps LAN पोर्ट्स को एकविवेकिक LAG बंडल में संयोजित किया गया है
-
4x1G उदाहरण में चार 1Gbps LAN पोर्ट्स को एकविवेकिक LAG बंडल में संयोजित किया गया है
Cato सॉकेट एक प्रति-प्रवाह छह-ट्युपल अनुसूचक एल्गोरिथ्म को लागू करता है ताकि चालन LAG सदस्यों के बीच ट्रैफ़िक प्रवाह वितरित किया जा सके। ट्युपल इन मानों से होता है:
-
स्रोत आईपी पता
-
गंतव्य आईपी पता
-
स्रोत पोर्ट
-
गंतव्य पोर्ट
-
स्रोत मैक पता
-
गंतव्य MAC पता
अनुसूचक हैश प्रत्येक ट्रैफ़िक प्रवाह को विशिष्ट चालन LAG सदस्य के लिए मानचित्रित करता है। यदि LAG सदस्य की स्थिति बदलकर लिंक-डाउन हो जाती है, तो अनुसूचक ट्रैफ़िक प्रवाह को शेष चालन LAG लिंक पर पुनः मानचित्रित करता है।
-
LAGs सभी X1500, X1600, और X1700 सॉकेट मॉडल पर समर्थित हैं (vSockets के लिए समर्थित नहीं)
-
X1500 सॉकेट्स के लिए, USB पोर्ट्स को LAG सदस्य के रूप में समर्थित नहीं किया गया है
-
यदि आप LAN2 पोर्ट को LAG मास्टर या LAG सदस्य के रूप में सेट करते हैं, तो डिफ़ॉल्ट LAN2 पोर्ट प्रबंधन IP उपलब्ध नहीं रहेगा
-
-
X1600 और X1700 सॉकेट्स के लिए, सभी LAG सदस्य 1Gbps या 10Gbps पोर्ट्स का उपयोग कर सकते हैं
-
आप एक LAG में विभिन्न गति वाले पोर्ट्स को संयोजित नहीं कर सकते
-
-
प्रत्येक साइट केवल एक LAG बंडल को समर्थन करती है
-
एक LAG में चार तक के अधिकतम LAG सदस्य हो सकते हैं
-
LAG केवल LAN लिंक्स के लिए समर्थित है
-
केवल स्थिर LAG कॉन्फ़िगरेशन समर्थित है (LACP समर्थित नहीं है)
-
लिंक एग्रीगेशन के लिए साइट को कॉन्फ़िगर करने से पहले, स्विच को स्थिर LAG का समर्थन करना चाहिए और स्थिर LAG के लिए कॉन्फ़िगर किया जाना चाहिए
LAG सेटिंग्स को सक्षम करने और कॉन्फ़िगर करने के लिए सॉकेट के लिए Cato प्रबंधन अनुप्रयोग का उपयोग करें।
-
नेविगेशन मेन्यू से, नेटवर्क > साइट्स पर क्लिक करें और साइट को चुनें।
-
नेविगेशन मेन्यू से, साइट कॉन्फ़िगरेशन > सॉकेट चुनें।
-
एक LAN पोर्ट को LAG मास्टर के रूप में परिभाषित करें।
-
(वैकल्पिक) LAG में न्यूनतम लिंक सेटिंग को अनुकूलित करें (न्यूनतम लिंक) जो कि LAG को चालू रहने के लिए परिचालित करने योग्य होना चाहिए।
-
अन्य LAN पोर्ट्स को LAG सदस्यों के रूप में जोड़ें।
LAG मास्टर के लिए न्यूनतम लिंक सेटिंग LAG बंडल के लिए न्यूनतम-लिंक शर्त को परिभाषित करती है। जब ऑपरेशनल LAG सदस्य की संख्या न्यूनतम लिंक सेटिंग को पूरा करती है, तो LAG को ऑपरेशनल माना जाता है। हालांकि, यदि पर्याप्त ऑपरेशनल LAG सदस्य नहीं हैं, तो LAG न्यूनतम-लिंक शर्त को पूरा नहीं करता, और LAG बंडल की स्थिति लिंक-डाउन में बदल जाती है। जब LAG लिंक-डाउन स्थिति में होता है, तो सॉकेट LAG बंडल के माध्यम से ट्रैफ़िक नहीं भेजता है या प्राप्त नहीं करता है।
डिफ़ॉल्ट न्यूनतम लिंक सेटिंग 1 है। इसका मतलब यह है कि डिफ़ॉल्ट रूप से, LAG ऑपरेशनल है जब तक कि एक LAG सदस्य ऑपरेशनल है। आप इस सेटिंग को कस्टमाइज़ कर सकते हैं, और परिभाषित कर सकते हैं कि LAG तभी ऑपरेशनल हो जब एक से अधिक ऑपरेशनल LAG सदस्य हो।
नोट
नोट: LAG मास्टर के लिए सॉकेट पोर्ट को भी LAG सदस्य के रूप में माना जाता है। इसलिए, इसे न्यूनतम-लिंक शर्त के लिए LAG सदस्य के रूप में भी गिना जाता है।
LAG मास्टर और LAG सदस्यों के सॉकेट पोर्ट को परिभाषित करने के लिए सॉकेट स्क्रीन का उपयोग करें। LAG मास्टर में LAG के लिए तार्किक सेटिंग्स शामिल होती हैं और ये सेटिंग्स LAG सदस्यों पर लागू होती हैं। जो पोर्ट LAG मास्टर के रूप में कॉन्फ़िगर किया जाता है, उसे स्वचालित रूप से LAG के रूप में एक LAG सदस्य के रूप में जोड़ा जाता है।
LAG मास्टर और LAG सदस्यों को कॉन्फ़िगर करने के लिए:
-
नेविगेशन मेनू से नेटवर्क > साइट्स चुनें, और साइट चुनें।
-
नेविगेशन मेनू से साइट कॉन्फ़िगरेशन > सॉकेट चुनें।
-
LAG मास्टर पोर्ट को कॉन्फ़िगर करें:
-
LAN पोर्ट पर क्लिक करें जो LAG मास्टर है।
सॉकेट इंटरफ़ेस संपादित करें पैनल खुलता है।
-
पोर्ट के लिए नाम दर्ज करें और गंतव्य को LAN LAG मास्टर पर सेट करें।
-
(वैकल्पिक) न्यूनतम लिंक में, उन न्यूनतम LAG सदस्यों की संख्या दर्ज करें जो ऑपरेशनल होनी चाहिए (लिंक-अप स्थिति में)।
-
लागू करें पर क्लिक करें। LAG मास्टर पोर्ट सॉकेट में जोड़ा गया है।
-
-
प्रत्येक LAG सदस्य पोर्ट को कॉन्फ़िगर करें:
-
LAN पोर्ट पर क्लिक करें जो LAG सदस्य है।
सॉकेट इंटरफ़ेस संपादित करें पैनल खुलता है।
-
पोर्ट के लिए नाम दर्ज करें और गंतव्य को LAN LAG सदस्य पर सेट करें।
-
लागू करें पर क्लिक करें। LAG सदस्य पोर्ट सॉकेट में जोड़ा गया है।
-
-
सहेजें पर क्लिक करें। LAG कॉन्फ़िगरेशन सहेजा गया है और सॉकेट में भेजा गया है।

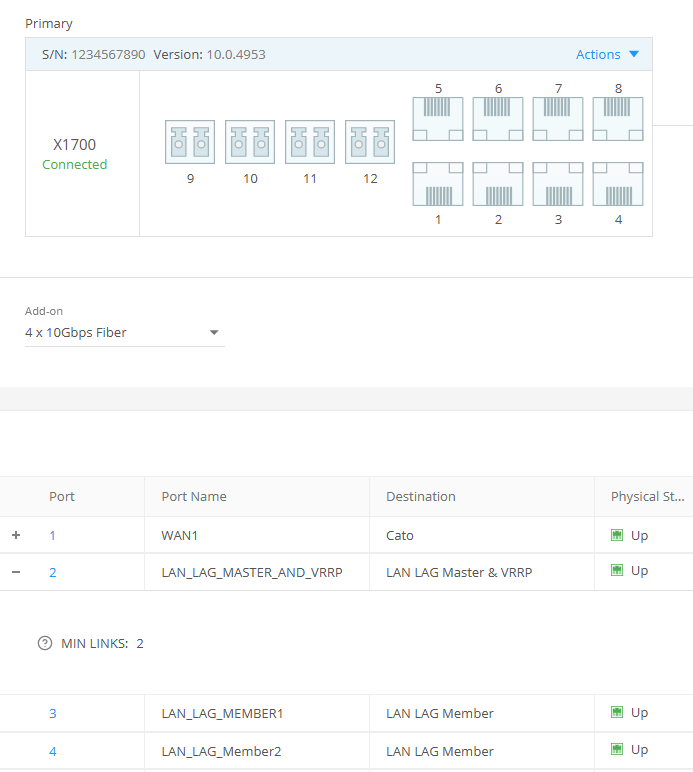

सॉकेट उच्च उपलब्धता (HA) डिप्लॉयमेंट्स के लिए, आप LAG बंडल पर VRRP कीप-अलाइव पैकेट्स भेजने का चयन कर सकते हैं। वैकल्पिक रूप से, आप LAG के बजाय VRRP ट्रैफ़िक के लिए एक समर्पित LAN पोर्ट का उपयोग करने का चयन भी कर सकते हैं। यह कॉन्फ़िगर करने के लिए कि VRRP ट्रैफ़िक LAG बंडल के माध्यम से भेजा जाए, LAG मास्टर में LAN पोर्ट गंतव्य सेटिंग्स का उपयोग करें।
VRRP ट्रैफ़िक भेजने के लिए LAG बंडल को कॉन्फ़िगर करने के लिए:
-
LAG मास्टर के लिए LAN पोर्ट से, गंतव्य को LAN LAG मास्टर & VRRP में सेट करें।
-
सहेजें पर क्लिक करें।
नोट
नोट: उच्च उपलब्धता (HA) मोड में काम करने वाली साइट्स के लिए, क्योंकि LAG कॉन्फ़िगरेशन दोनों सॉकेट्स पर लागू होती है, सुनिश्चित करें कि नेटवर्क केबल्स की भौतिक लेआउट दोनों सॉकेट्स के लिए समान है।
अगर आपको LAG बंडल को निष्क्रिय करना है, तो पहले LAG सदस्यों को निष्क्रिय करें और फिर LAG मास्टर को निष्क्रिय करें। आप LAG सदस्यों को पहले निष्क्रिय किए बिना LAG मास्टर को निष्क्रिय नहीं कर सकते।
LAG बंडल को निष्क्रिय करने के लिए:
-
LAG सदस्य लिंक को निष्क्रिय करें:
-
LAG सदस्य लिंक का चयन करें।
-
गंतव्य से, अक्षम का चयन करें।
-
प्रत्येक LAG सदस्य लिंक के लिए पिछले दो चरणों को दोहराएं।
-
-
LAG मास्टर लिंक को निष्क्रिय करें:
-
LAG मास्टर लिंक का चयन करें।
-
गंतव्य से, अक्षम का चयन करें।
-
-
सहेजें पर क्लिक करें। LAG बंडल निष्क्रिय किया गया है।

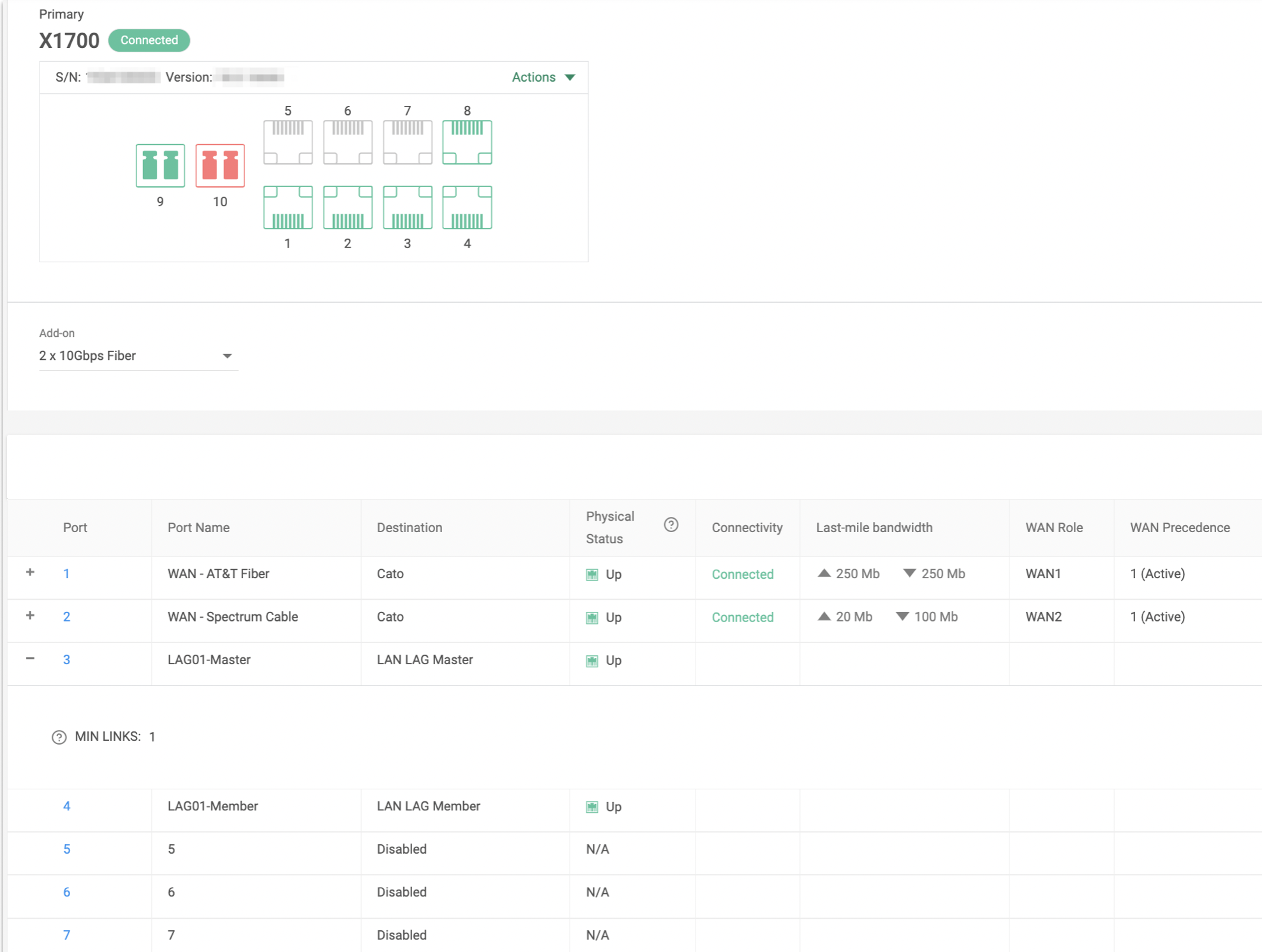

निम्नलिखित आरेख सॉकेट्स स्क्रीन पर एक उदाहरण LAG कॉन्फ़िगरेशन दिखाता है। LAG में दो पोर्ट (पोर्ट 3, और 4) हैं, पोर्ट 3 LAG मास्टर है और पोर्ट 4 LAG सदस्य है। न्यूनतम लिंक 1 पर सेट किया गया है, मतलब कम से कम दो पोर्ट्स में से एक में कनेक्टिविटी होनी चाहिए ताकि LAG को क्रियाशील माना जाए।
पूरे LAG और व्यक्तिगत LAG सदस्यों की वास्तविक समय स्थिति और थ्रूपुट प्रदर्शित करने के लिए सॉकेट वेब यूआई में निगरानी करें टैब का उपयोग करें।
सॉकेट वेब यूआई में लॉग इन करने के बारे में और अधिक जानकारी के लिए, देखें सॉकेट वेब यूआई तक पहुंचना।
नोट
नोट: एक x1500 सॉकेट के लिए जिसमें LAN2 पोर्ट को LAG मास्टर या LAG सदस्य के रूप में कॉन्फ़िगर किया गया है, डिफ़ॉल्ट LAN2 पोर्ट प्रबंधन IP अब उपलब्ध नहीं है। LAG के स्थानीय IP पते (साइट सेटिंग्स > नेटवर्क > स्वाभाविक रेंज) का उपयोग प्रबंधन IP के रूप में करें ताकि सॉकेट वेब यूआई का उपयोग किया जा सके।

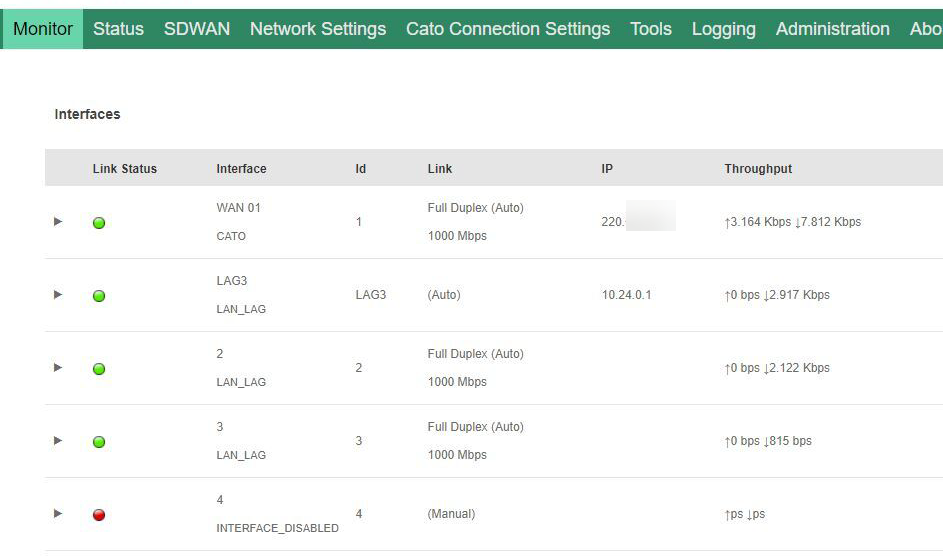

निम्न तालिका ऊपर दिए गए नमूना सॉकेट वेबयूआई में LAG स्थिति को समझाती है:
|
नाम |
विवरण |
|---|---|
|
लिंक स्थिति |
हरे आइकन दर्शाते हैं कि LAG 3 (LAG बंडल) और LAG सदस्य पोर्ट 2 और 3 लिंक-अप स्थिति में हैं। |
|
आईडी |
LAG3 LAG बंडल का प्रतिनिधित्व करता है। 2 और 3 LAG सदस्य पोर्ट हैं। |
|
आईपी |
LAG का आईपी पता 10.24.0.1 है। LAG सदस्यों को कोई IP पता नहीं सौंपा गया है। |
|
थ्रूपुट |
LAG3 LAG बंडल का अपस्ट्रीम और डाउनस्ट्रीम थ्रूपुट दिखाता है। 2 और 3 प्रत्येक LAG सदस्य के विशिष्ट अपस्ट्रीम और डाउनस्ट्रीम थ्रूपुट दिखाते हैं। |
घटनाएँ स्क्रीन आपके खाते के सभी LAG इवेंट्स को दिखाता है।
आप अपने नेटवर्क में घटनाओं का विश्लेषण करके ईवेंट्स स्क्रीन का उपयोग करने के बारे में और अधिक जान सकते हैं।
ये वे इवेंट्स हैं जो तब उत्पन्न होते हैं जब LAG बंडल या LAG सदस्य स्थिति बदलते हैं (ऊपर या नीचे)। घटना प्रकार कनेक्टिविटी - लिंक एग्रीगेशन है।
|
कार्रवाई का नाम |
घटनाओं का संदेश |
विवरण |
|---|---|---|
|
ऊपर |
LAG-Member state changed to Up |
State for the LAG member changed from Link-Down to Link-Up |
|
ऊपर |
LAG state changed to Up |
State for the LAG bundle changed from Link-Down to Link-Up |
|
डाउन |
LAG-Member state changed to Down |
State for the LAG member changed from Link-Up to Link-Down |
|
डाउन |
LAG state changed to Down due to Min-links condition violation |
State for the LAG changed from Link-Up to Link-Down because the LAG doesn't have the minimum number of Link-Up links |
सॉकेट इंटरफेस फ़ील्ड का मान LAG सदस्य के लिए भौतिक पोर्ट दिखाता है।
