ESXi vSocket साइट कॉन्फ़िगर करना

इस लेख में VMware ESXi चलाने वाले डाटा सेंटर या यूनिवर्सल CPE (uCPE) के लिए vSocket को परिनियोजित करने का विवरण दिया गया है।

ESX vSocket को प्रोविज़न करने की तैयारी

VMware ESX vSocket बनाने और इसे Cato Cloud से कनेक्ट करने की पूर्व आवश्यकताएँ निम्नलिखित हैं:

  • Cato Networks रिपॉजिटरी से ESX vSocket के लिए OVA छवि डाउनलोड करें।

  • vSocket पर WAN1 इंटरफ़ेस के लिए इंटरनेट कनेक्टिविटी उपलब्ध होनी चाहिए।

  • vSocket पर WAN1 इंटरफ़ेस के लिए सार्वजनिक DNS सेवा उपलब्ध होनी चाहिए।

  • केवल 4 नेटवर्क इंटरफेस (NICs) को vSocket से जोड़ें। 4 से अधिक NICs जोड़ने से vSocket के लिए समस्याएँ हो सकती हैं।

ESX vSocket साइट बनाना

Cato प्रबंधन एप्लिकेशन में, ESX vSocket के लिए एक नई साइट बनाएं।

जब आप साइट बनाते हैं, तो Cato प्रबंधन एप्लिकेशन इसे एक अनूठा सीरियल नंबर (S/N) असाइन करता है। हम अनुशंसा करते हैं कि आप सीरियल नंबर को एक टेक्स्ट फ़ाइल में कॉपी और पेस्ट करें।

जब आप ESX VM बनाते हैं, तो आपको vSphere में टेम्प्लेट को अनुकूलित करें विंडो के लिए इस सीरियल नंबर (डैश सहित) को दर्ज करना होगा।

ESX vSocket साइट बनाने के लिए:

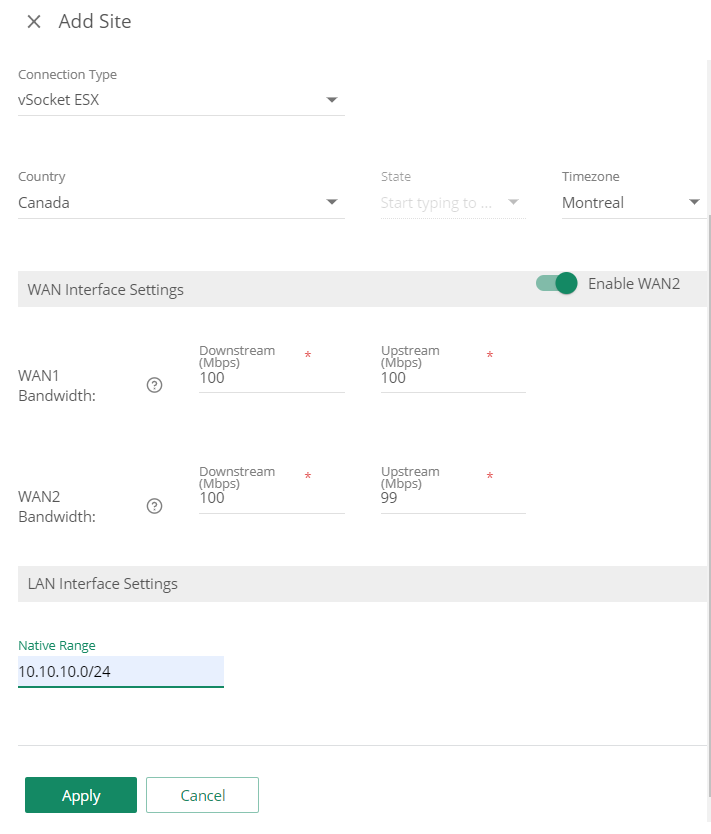

  1. Cato प्रबंधन एप्लिकेशन के नेविगेशन मेनू से, नेटवर्क > साइट्स पर क्लिक करें।

  2. नया पर क्लिक करें। साइट जोड़ें पैनल खुलता है।


  3. साइट के लिए सामान्य सेटिंग्स कॉन्फ़िगर करें:

    1. साइट के लिए नाम दर्ज करें।

    2. साइट प्रकार का चयन करें। यह विकल्प निर्धारित करता है कि टोपोलॉजी विंडो में साइट के लिए कौन सा आइकन उपयोग किया जाता है।

    3. कनेक्शन प्रकार के लिए vSocket ESX चुनें।

    4. रखरखाव विंडो के लिए समय अवधि सेट करने के लिए देश, राज्य, और समय क्षेत्र को कॉन्फ़िगर करें।

  4. अपने ISP बैंडविड्थ के अनुसार WAN इंटरफ़ेस सेटिंग्स को कॉन्फ़िगर करें, जिसमें डाउनस्ट्रीम और अपस्ट्रीम बैंडविड्थ शामिल हैं।

  5. ESX साइट के लिए नैटिव रेंज एड्रेस के साथ LAN इंटरफ़ेस सेटिंग्स को कॉन्फ़िगर करें। यह ESX में LAN1 सबनेट IP रेंज जैसा होना चाहिए।

  6. लागू पर क्लिक करें। साइट को साइट्स सूची में जोड़ा गया है।

    1. vSocket कॉपी और सुरक्षित करके सीरियल नंबर को vSocket कॉन्फ़िगरेशन स्क्रिप्ट के लिए रखें।

      आपको ESX OVA फाइल को डिप्लॉय करते समय इस सीरियल नंबर को दर्ज करना होगा।

    2. नेविगेशन मेनू से साइट कॉन्फ़िगरेशन > सॉकेट पर क्लिक करें। सीरियल नंबर (S/N) को कॉपी करें और सुरक्षित करें।

ESXi vSocket को डिप्लॉय करने के लिए सर्वोत्तम प्रथाएं

  • जब आप एक ESXi vSocket तैनात करते हैं, तो हम vSphere में OVA फ़ाइल से सीधे VM बनाने की सिफारिश करते हैं, बजाय इसके कि पहले VM बनाएं और फिर OVA फ़ाइल से जोड़ें। OVA फ़ाइल से सीधे तैनात करने से सुनिश्चित होता है कि सभी आवश्यक हार्डवेयर सेटिंग्स सही ढंग से लागू की गई हैं और संभावित हार्डवेयर संगतता समस्याओं से बचने में मदद करता है।

    यदि आपने पहले ही तैनात कर दिया है और आपको मेमोरी जोड़ने की आवश्यकता है, तो आप अपने vSocket को फिर से तैनात किए बिना ऐसा कर सकते हैं।

  • vSphere और VM संसाधनों के लिए VM vSocket की न्यूनतम आवश्यकताओं को पूरा करना सुनिश्चित करें, जैसा कि नीचे दस्तावेज किया गया है।

ESX में VM तैनात करना

vSphere में, Cato OVA टेम्पलेट के आधार पर vSocket के लिए एक नया VM तैनात करें। ESX vSocket का प्रदर्शन ESXi होस्ट की हार्डवेयर कॉन्फ़िगरेशन पर निर्भर करता है।

vSocket के लिए न्यूनतम आवश्यकताएँ

VM vSocket के लिए ये न्यूनतम आवश्यकताएँ हैं:

  • vSphere की आवश्यकताएँ:

    • न्यूनतम ESX संस्करण - ESXi 6.7

    • इमेज फॉर्मेट - OVA

  • आवश्यक VM संसाधन:

    • 2 vCPUs

    • 4 GB RAM

    • कम से कम 7 GB HDD

VM तैनात करना

vSphere में VM पर vSocket टेम्पलेट तैनात करें और vSocket इंटरफेस के लिए सेटिंग्स कॉन्फ़िगर करें।

VM पर vSocket तैनात करने के लिए:

  1. ESX होस्ट या फोल्डर पर राइट-क्लिक करें और OVF टेम्पलेट तैनात करें चुनें।

  2. OVF टेम्पलेट विंडो चुनें में, लोकल फ़ाइल चुनें और फ़ाइलें चुनें पर क्लिक करें।

  3. vSocket छवि वाली OVA फ़ाइल का चयन करें। अगला पर क्लिक करें।

  4. एक नाम और फ़ोल्डर विंडो चुनें, VM का नाम डालें और स्थान चुनें। अगला पर क्लिक करें।

  5. कंप्यूट संसाधन चुनें में, VM के लिए होस्ट का चयन करें। अगला पर क्लिक करें।

    vSphere OVF टेम्पलेट के लिए सेटिंग्स को सत्यापित करता है।

  6. विवरण की समीक्षा करें विंडो में, अगला पर क्लिक करें।

  7. स्टोरेज चुनें विंडो में, वर्चुअल डिस्क का चयन करें। अगला पर क्लिक करें।

  8. नेटवर्क चुनें विंडो में, निम्नलिखित Socket स्रोत नेटवर्क के अनुसार प्रत्येक गंतव्य नेटवर्क को कॉन्फ़िगर करें:

    1. WAN1 इंटरफेस

    2. WAN2 इंटरफेस

    3. LAN1 इंटरफेस

    4. LAN2 प्रबंधन इंटरफेस

      अगला पर क्लिक करें।

  9. टेम्पलेट को अनुकूलित करें विंडो में, Cato प्रबंधन एप्लिकेशन में vSocket साइट के लिए सीरियल नंबर डालें।

    आपको सही सीरियल नंबर (डैश सहित) दर्ज करना होगा।

  10. अगला पर क्लिक करें।

  11. पूरा करने के लिए तैयार विंडो में, समाप्त पर क्लिक करें। vSphere vSocket VM को तैनात करता है।

  12. यदि आवश्यक हो, तो सेटिंग्स संपादित करें पर क्लिक करके VM के संसाधनों और नेटवर्क को बदलें।

vSocket को Cato प्रबंधन एप्लिकेशन से कनेक्ट करना

Cato प्रबंधन एप्लिकेशन vSocket का स्वतः पता लगाता है और इसे Cato प्रबंधन एप्लिकेशन में साइट से कनेक्ट करने के लिए सीरियल नंबर का उपयोग करता है। vSocket को पंजीकृत करने के लिए, WAN1 इंटरफेस के पास इंटरनेट कनेक्टिविटी और एक सार्वजनिक DNS तक पहुंच होनी चाहिए ताकि वह Cato क्लाउड और Cato प्रबंधन एप्लिकेशन तक पहुंच सके।

यदि जुड़ा हुआ राउटर vSocket WAN1 इंटरफ़ेस को DHCP का उपयोग करके गतिशील IP पता प्रदान करता है, तो vSocket स्वचालित रूप से Cato Cloud में पंजीकरण शुरू कर सकता है। यदि DHCP उपलब्ध नहीं है, तो आपको WAN1 इंटरफ़ेस के लिए Socket WebUI का उपयोग करके IP पता मैन्युअली कॉन्फ़िगर करने की आवश्यकता है (नीचे देखें, WAN1 इंटरफ़ेस पर स्थिर IP पता कॉन्फ़िगर करना)।

डिफ़ॉल्ट रूप से, WAN2 इंटरफ़ेस अक्षम है और vSocket केवल WAN1 इंटरफ़ेस का उपयोग करके Cato प्रबंधन एप्लिकेशन में पंजीकरण करता है।

WAN1 इंटरफ़ेस पर स्थैतिक IP पता कॉन्फ़िगर करना

जब WAN1 इंटरफ़ेस को डायनेमिक IP पता असाइन नहीं किया जा सकता, तो WAN1 को स्थैतिक IP पता असाइन करने के लिए सॉकेट WebUI का उपयोग करें।

LAN2 के लिए पूर्वनिर्धारित IP पता का उपयोग करके सॉकेट WebUI का उपयोग करना

आप सॉकेट WebUI से कनेक्ट करने के लिए vSocket LAN2 इंटरफ़ेस जैसे ही नेटवर्क में एक VM का उपयोग कर सकते हैं। vSocket LAN2 इंटरफेस का पूर्वनिर्धारित स्थैतिक IP पता 169.254.100.1 है। VM OS से, vSocket LAN2 इंटरफ़ेस के समान नेटवर्क से जुड़े एक इंटरफ़ेस के लिए 169.254.0.0/16 नेटवर्क से एक स्थैतिक IP पता कॉन्फ़िगर करें।

Windows आधारित OS वाले VMs के लिए, जब DHCP सेवा उपलब्ध नहीं होती, तो नेटवर्क इंटरफ़ेस स्वचालित रूप से 169.254.0.0/16 रेंज (APIPA) में एक IP पता उत्पन्न करता है। इस Windows VM का उपयोग सॉकेट WebUI से कनेक्ट करने के लिए किया जा सकता है बिना इंटरफ़ेस के लिए स्थैतिक IP पता कॉन्फ़िगर किए।

LAN2 पूर्वनिर्धारित IP पता का उपयोग करके सॉकेट WebUI से कनेक्ट करें:

  1. vSocket के जैसे ही उप-नेट पर एक अन्य VM से कनेक्ट करें।

  2. गैर-Windows VMs के लिए, 169.254.0.0/16 रेंज में एक इंटरफ़ेस के लिए एक मैनुअल IP पता कॉन्फ़िगर करें। उदाहरण के लिए, सबनेट मास्क 255.255.0.0 के साथ 169.254.100.100।

  3. एक वेब ब्राउज़र खोलें और सॉकेट WebUI से कनेक्ट करें, https://169.254.100.1 दर्ज करें।

  4. इन प्रमाणपत्रों के साथ सॉकेट WebUI में लॉग इन करें:

    • उपयोगकर्ता नाम: admin

    • पासवर्ड: admin

  5. नेटवर्क सेटिंग्स टैब में, WAN1 इंटरफ़ेस के लिए एक स्थैतिक IP पता कॉन्फ़िगर करें।

  6. कॉन्फ़िगरेशन सहेजें। vSocket Cato Cloud में पंजीकरण शुरू करता है।

LAN2 के लिए डायनेमिक IP पता का उपयोग करके सॉकेट WebUI का उपयोग करना

जब इंटरफ़ेस LAN2 नेटवर्क पर उपलब्ध DHCP सर्वर से IP पता प्राप्त कर सकता है, तो आप उस IP पते का उपयोग करके सॉकेट WebUI से कनेक्ट कर सकते हैं।

LAN2 डायनेमिक IP पता का उपयोग करके सॉकेट WebUI से कनेक्ट करें:

  1. vSocket के जैसे ही उप-नेट पर एक अन्य VM से कनेक्ट करें।

  2. एक वेब ब्राउज़र खोलें और LAN2 इंटरफ़ेस का उपयोग करके सॉकेट WebUI से कनेक्ट करें, https://<LAN2 interface ip> दर्ज करें।

  3. इन प्रमाणपत्रों के साथ सॉकेट WebUI में लॉग इन करें:

    • उपयोगकर्ता नाम: admin

    • पासवर्ड: admin

  4. संकेत के अनुसार पासवर्ड बदलें।

  5. नेटवर्क सेटिंग्स टैब में, WAN1 इंटरफ़ेस के लिए एक स्थैतिक IP पता कॉन्फ़िगर करें।

  6. कॉन्फ़िगरेशन सहेजें। vSocket Cato Cloud में पंजीकरण शुरू करता है।

ज्ञात सीमाएं

  • ESX vSocket उच्च उपलब्धता (HA) डिप्लॉयमेंट का समर्थन नहीं करता है।
