アクティブ/アクティブ トラフィック分散

アクティブ/アクティブ モードでのソケットのWANリンクにまたがるトラフィックはどのように分配されますか？

トラフィックは、健康メトリック、リンクの好み、各リンクの設定された帯域幅の比率に基づいてWANリンクに分配されます。 分配はパケットベースではなく、フローベースです。

フローは、すべてのパケットが同じ5-タプルを共有するクライアントとサーバー間の会話です：

例フロー

192.168.1.20のIPアドレスを持つユーザが、10.10.10.2のIPアドレスを持つメールサーバーに接続し、メールを送信します。 以下の5タプルでフローが作成されます：

分配がどのように機能するか

各フローは以下の順序で分配されます：

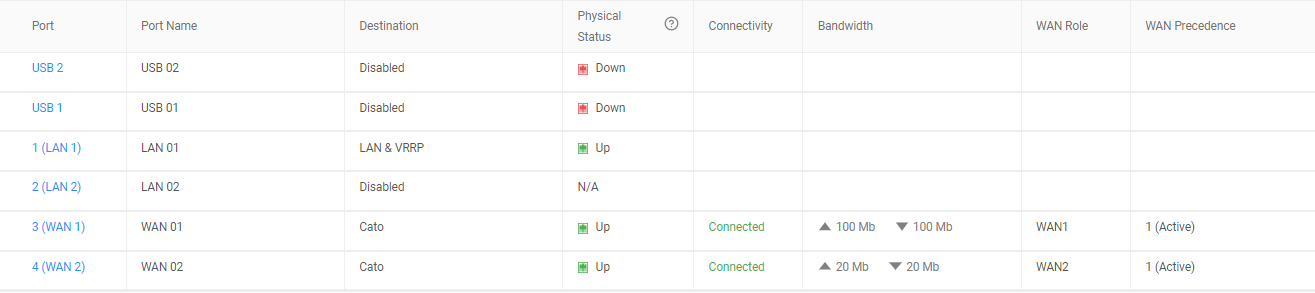

下の例では、WAN1リンクはダウン/アップの帯域幅100 Mbpsで設定されており、WAN2リンクはダウン/アップの帯域幅20 Mbpsで設定されています。

この構成では、WAN1:WAN2の帯域幅比率はアップストリーム/ダウンストリームの両方に対して100:20または5:1です。 そのため、WAN2に送信される1つのフローにつき、5つのフローがWAN1に送信されます。

ソケットと、それに接続されているPoPは、フロー分配の役割を共有します。 ソケット自体は、アップストリーム帯域幅のみを考慮に入れます。これは、ソケットからPoPへのトラフィック（アップストリームトラフィック）の送信を制御するためです。 PoPは、ソケットのダウンストリーム帯域幅を考慮に入れます。これは、PoPからソケットへのトラフィック（ダウンストリームトラフィック）を制御するためです。

フェイルオーバー

WANリンクの1つがダウンした場合、そのリンクに割り当てられていたフローに属するパケットは、まだアップしているWANリンクに送信されます。 これにより、既存のフローが破棄されないことを保証しますが、フェイルオーバー処理中にビデオ会議のように接続に敏感なアプリケーションにわずかな一時的な中断が発生する可能性があります。
