X1500ソケット(USBドライブ)をリセットする方法

この記事では、USBドライブを使用してX1500ソケットを工場出荷時のイメージにリセットする方法を説明します。

注意

警告！ Catoにはx1500サイト用の2つの認定されたソケットハードウェアモデルがあります（x1500とx1500B）。 ソケットにイメージをインストールする前に、正確なソケットモデルを確認してください。

2つのX1500ソケットモデルについてさらに詳しくは、Catoソケットの再イメージの概要を参照してください。

X1500ソケットモデルの特定

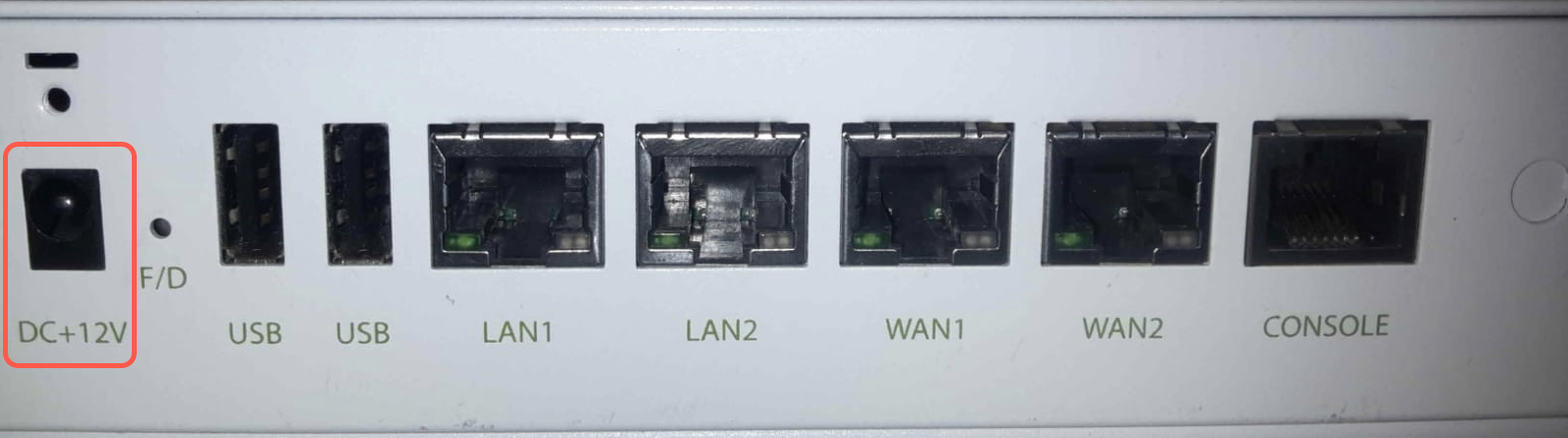

X1500とX1500Bソケットモデルにはそれぞれ別々のイメージがあります。 あなたのソケットのバックパネル用のPSUが下記の写真と一致することを確認してください。

  • バックパネルのPSU（X1500）


もしあなたのソケット用のPSUが写真と異なる場合は、X1500Bソケット(USBドライブ)をリセットする方法を参照してください。 X1500ソケットにX1500Bイメージをインストールすると、ソケットが動作しなくなる可能性があります。

ソケットを工場出荷時のデフォルト設定とバージョンにリセット



これは、USBドライブを使用してソケットを工場出荷時イメージにリセットする手順の概要です。

  1. イメージを準備する - ダウンロードしてアンタールする。

  2. イメージをUSBドライブに焼く。

  3. ソケットにイメージをインストールする。

ソケットイメージの準備

  1. イメージファイルをダウンロード

    イメージファイルの取得に関する詳細情報は、SocketとvSocketのイメージファイルを参照してください。

  2. イメージをアンタールする（下記の指示を参照）。

    イメージをアンタールした後、ファイルは次のディレクトリにあります: live

  3. 少なくとも8GBのUSBドライブを用意してください。 USBドライブをフォーマットする必要がある場合は、exFATまたはFAT32フォーマットを使用してください。 FAT32形式を使用する場合、USBドライブは32GBを超えてはなりません。

イメージをUSBドライブに書き込む

このセクションでは、Windows、macOS、Linux用のUSBドライブにSocketイメージを焼く方法を説明します。

イメージの解凍後、未圧縮DDイメージファイルのハッシュ値をCatoが検証した正しいハッシュ値と比較します。 これは、Socketファームウェアをハードドライブに書き込む前にディスクイメージの整合性を確認します。

  • この記事には、検証されたハッシュ値を含むファイルが添付されています

  • ファイルを未圧縮ディスクイメージと同じディレクトリに保存します

Windowsでイメージを書き込む

  1. USBドライブをWindowsデバイスに接続します。

  2. ダウンロードした両方のファイルを同じディレクトリに移動します。例：c:\Cato

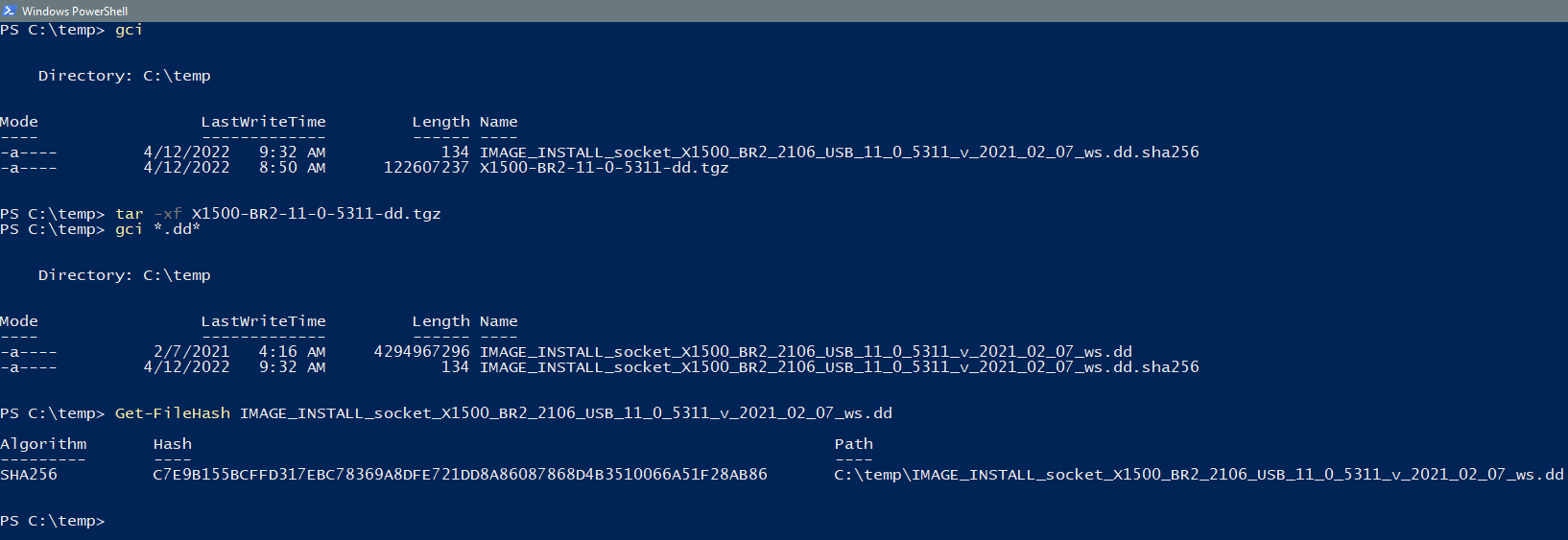

  3. 同じディレクトリ内の管理者権限のPowershellでイメージを解凍し、tar -xf <archive-filename>を実行します


    注意: 一般的な解凍ソフトウェア（Winzip、7zip、Winrarなど）はイメージを破損し、約135MBのファイルとなります。 Windows CLI tar コマンドを使用してファイルを抽出すると、1GBを超えるファイルサイズになります。

  4. イメージファイルと同じディレクトリにハッシュファイルをコピーすることを確認してください。

  5. ソケットイメージのファイルハッシュを比較するには、次のコマンドを実行します：

    (Get-FileHash -Algorithm SHA256 .\IMAGE_INSTALL_socket_X1500_BR2_18960_production_socket_v21.1_20240919_2024_12_12.dd).Hash -eq (gc .\X1500-hash.txt).split()[0]

    ハッシュが同じ場合、コマンドはTrueを返します。

  6. Win32 Disk Imagerなどのディスクイメージャソフトウェアをダウンロードしてインストールします。

  7. USBドライブにイメージを書き込みます。 (DDファイルを表示するには、*.*で全ファイルを表示する必要があります)

macOSでイメージを書き込む

  1. USBドライブを接続します。

  2. ターミナルウィンドウを開きます。

  3. コマンドdiskutil listを使用して新しいドライブを識別します

  4. diskutil unmountDisk <diskN>を使用して識別されたドライブをアンマウントします

    <diskN>は前のステップで特定した変数で、この例の出力ではドライブはdisk0として表示されます：

    diskutil リスト
/dev/disk0 (内部, physical)

  5. イメージを解凍します（ファイルをダブルクリックします）。

  6. 以下のコマンドを実行して、Socketイメージのファイルハッシュを比較します：

    shasum -a 256

    このコマンドの出力を上記の検証済みハッシュと比較します。

  7. 次のコマンドを実行します: dd if=./<file name> of=/dev/diskN bs=16m

    例: dd if=./IMAGE_INSTALL_socket_X1500_BR2_18960_production_socket_v21.1_20240919_2024_12_12.dd of=/dev/diskN bs=16m

    警告: USBドライブにイメージを書き込むことを確認し、ハードディスクに書き込まないようにしてください。

Linuxでイメージを焼く

  1. Linux マシンにUSBドライブを接続します

  2. USBデバイスを特定します: /dev/sdb または /dev/sdc。

  3. イメージを解凍します。

  4. 次のコマンドを実行します dd if=./<file name> of=/dev/sdX

    例: dd if=./IMAGE_INSTALL_socket_X1500_BR2_18960_production_socket_v21.1_20240919_2024_12_12.dd of=/dev/sdX

    注意：

    • 対応バージョンでは、書き込み操作のステータスを見るために、dd コマンドに status=progress を追加できます。

    • USBドライブにイメージを書き込むことを確認し、ハードディスクに書き込まないようにしてください。

ソケットへのイメージインストール

SocketイメージがUSBドライブに準備された後、ドライブをSocketに挿入してください。 Socketが起動すると、イメージがインストールされ、工場出荷時のデフォルト設定にリセットされます。

注意

注意: Cato管理画面でSocketが現在サイトに割り当てられている場合、サイトからSocketを割り当て解除します（Managing Socketsを参照）。 新しいイメージがインストールされた後、Socketを再びサイトに割り当てることができます。



  1. USBドライブをソケットのUSBポートに接続します。

  2. Socketを再起動します（電源を抜いて再び差し込みます）。

  3. イメージをSocketに書き込むには最大5分かかります。 完了すると、ソケットは自動的にオフになります。

  4. 重要！ USBドライブの接続を解除してください（そうしないと、ステップ3が再び行われます）。

  5. ソケットを起動します（電源を抜いてもう一度差し込みます）。

  6. ソケットはデフォルトバージョンと工場出荷時設定で起動します。

ソケットバージョンの確認

ソケットイメージをインストールした後、ソケットWebUIを使用してソケットバージョンを確認することで、プロセスが成功したかどうか確認できます。

ソケットWebUIへのログインについての詳細は、ソケットWebUIへのアクセスを参照してください。

注意

注: ソケットイメージのインストール後にローカルでソケットWebUIにログインする場合、ログインユーザー名とパスワードはデフォルト設定にリセットされます。

ソケットバージョンを確認するには：

  1. ソケットWebUIにログインします。

    イーサネットケーブルを使用して、X1500ソケットのLAN2ポートをコンピューターに接続できます。

  2. 概要ページに移動します。

  3. バージョンが上記でダウンロードしたイメージファイルと同じであることを確認してください。

    以下の例は、Socketバージョン17.xを搭載したX1500ソケットのバージョンを示しています：
