X1700ソケット（USBドライブ）をリセットする方法

この記事では、USBドライブを使用してX1700ソケットを工場出荷時のイメージにリセットする方法を説明します。

注意

警告! CatoにはX1700サイト用に認定された2つのソケットハードウェアモデル（X1700とX1700B）があります。ソケットにイメージをインストールする前に、正確なソケットモデルを特定してください。

2つのX1700ソケットモデルの詳細については、Cato Socketsの再イメージングの概要を参照してください。

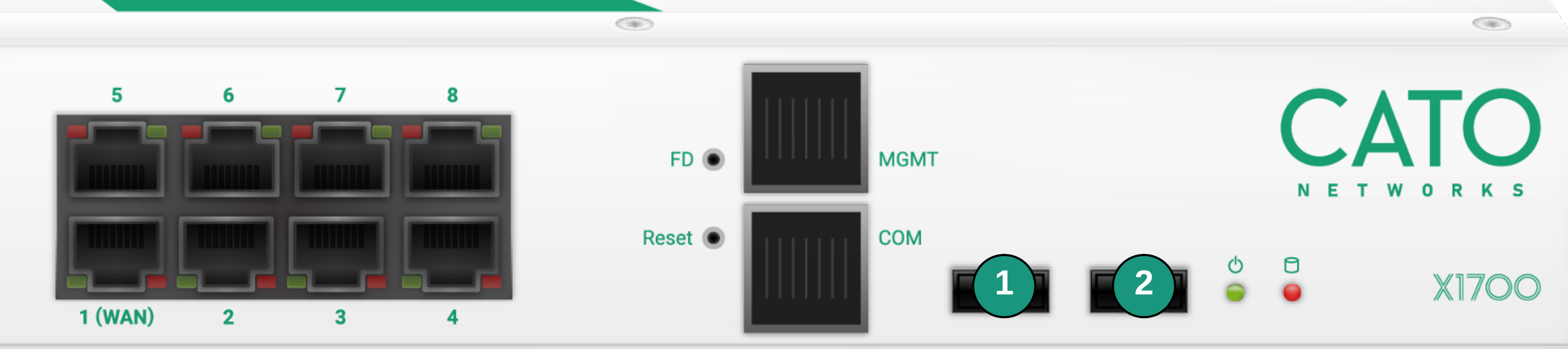

X1700ソケットにおけるUSBポートの識別

X1700ソケットの前面パネルには2つのUSBポートがあり、X1700ソケットにイメージをインストールするにはUSB2ポートを使用してください。これが、USBドライブを使ってX1700ソケットを再イメージングする際に使用できるポートです。

USB1ポート - X1700ソケットを再イメージングするためには使用しないでください
USB2 port - You can use USB 2.0 flash drives to reimage the X1700 Socket with the USB2 port (Using a USB 3.0 flash drive will cause issues during the installation process)

ソケットを工場出荷時のデフォルト構成とバージョンにリセットする

アドオン付きのソケットをリセットする

アドオンモジュールを備えたX1700とX1700Bソケットの場合、リマジングプロセス全体でモジュールを取り外す必要があります。

ソケットが正常に起動した後、アドオンモジュールをソケットに再挿入します。

ソケットイメージの準備

イメージファイルをダウンロード

イメージファイルの入手方法の詳細については、SocketおよびvSocketイメージファイルを参照してください。
イメージを解凍します（下記の手順を参照）。
少なくとも8GBのUSBドライブを入手してください。 USBドライブをフォーマットする必要がある場合は、exFATまたはFAT32フォーマットを使用してください。 FAT32フォーマットを使用する場合、USBドライブは32GBを超えないようにしてください。

イメージをUSBドライブに書き込む

このセクションでは、Windows、macOS、Linux用のソケットイメージをUSBドライブに書き込む方法を説明します。

イメージをuntarを行った後、解凍されたDDイメージファイルのファイルハッシュをカトで確認された正しいファイルハッシュと比較します。これは、ソケットファームウェアをハードドライブに書き込む前にディスクイメージの完全性を確認します。

検証済みのハッシュを含むファイルがこの記事に添付されています
ファイルを解凍されたディスクイメージと同じディレクトリに保存します

注意

重要: X1700ソケットにイメージをインストールするにはUSB2ポートを使用する必要があります。 USB1ポートではイメージをインストールできません。

Windowsでのイメージの書き込み

USBドライブをWindowsデバイスに接続します。
ダウンロードしたイメージとハッシュファイルを同じディレクトリに移動します。例：c:\Cato

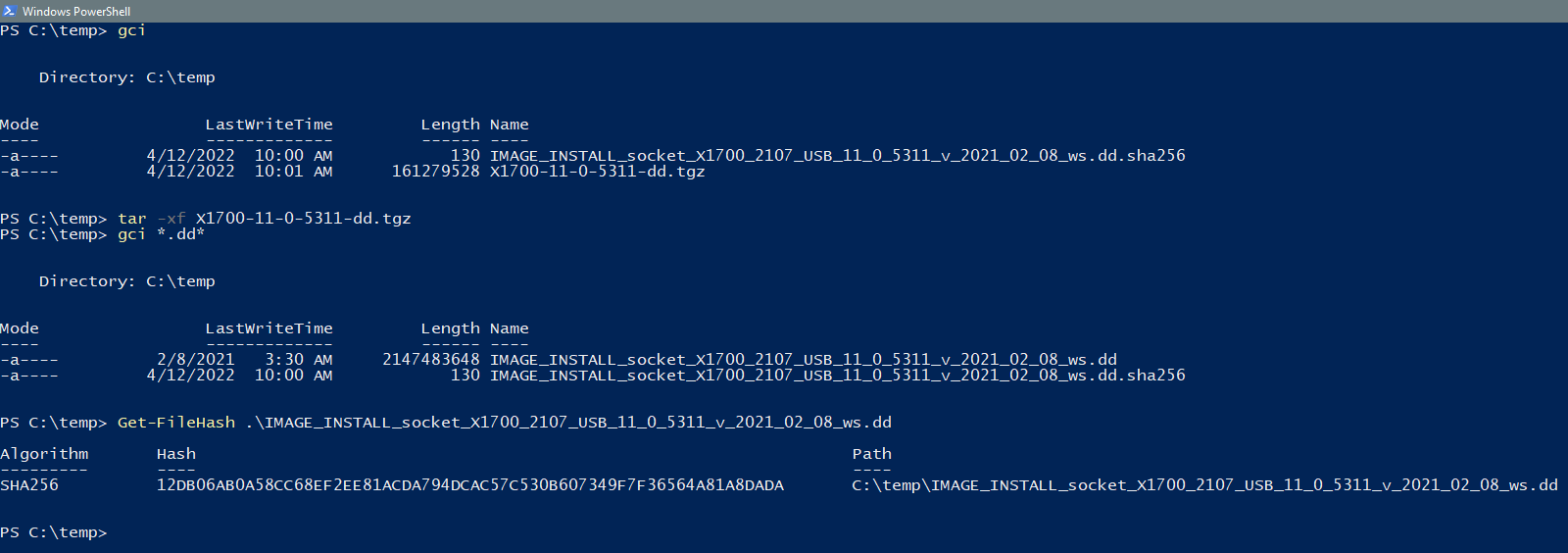

イメージを解凍するには、両方のファイルがある同じディレクトリの昇格されたPowerShellからtar -xf <archive-filename>を実行します

注意: 一般的な解凍ソフトウェア (Winzip, 7zip, Winrarなど) は画像を破損させ、約135MBのサイズのファイルになります。 Windows CLI tarコマンドを使用してファイルを抽出することで、ファイルサイズが1GBを超えるはずです。
ハッシュファイルをイメージファイルと同じディレクトリに配置するようにしてください。
ソケットイメージのファイルハッシュを比較するには次のコマンドを実行します：
```
(Get-FileHash -Algorithm SHA256 .\IMAGE_INSTALL_socket_X1700_18960_production_socket_v21.1_20240919_2024_12_12.dd).Hash -eq (gc .\X1700-hash.txt).split()[0]
```
ハッシュが同じ場合、コマンドはTrueを返します。
Win32 Disk Imagerのようなディスクイメージャーソフトウェアをダウンロードしてインストールします。
イメージをUSBドライブに書き込みます。 (DDファイルを表示するために*.*ですべてのファイルを表示する必要があるかもしれません)

macOSでのイメージの書き込み

USBドライブを接続します。
ターミナルウィンドウを開きます。
diskutil listコマンドを使用して新しいドライブを特定します
diskutil unmountDisk <diskN>を使用して、識別されたドライブをアンマウントします
イメージを展開します（ファイルをダブルクリック）。
次のコマンドを実行して、Socketイメージのファイルハッシュを比較します：
```
shasum -a 256 <archive-filename>
```
このコマンドの出力を上記の検証済みハッシュと比較します。
次のコマンドを実行して、イメージファイルをUSBに書き込みます：

dd if=./IMAGE_INSTALL_socket_X1700_18960_production_socket_v21.1_20240919_2024_12_12.dd of=/dev/diskN bs=16m

注：
- サポートされているバージョンの場合、USBへの書き込み操作のステータスを表示するために、ddコマンドにstatus=progressを追加できます。
- イメージをハードディスクではなくUSBドライブに書き込むことを確認してください。

Linuxでイメージを焼く

USBドライブをLinuxマシンに接続します
どのデバイスがUSB /dev/sdbまたは/dev/sdcであるかを識別します
イメージを展開します。
次のコマンドを実行して、イメージファイルをUSBに書き込みます

dd if=./IMAGE_INSTALL_socket_X1700_18960_production_socket_v21.1_20240919_2024_12_12.dd of=/dev/sdX

注：
- サポートされているバージョンの場合、USBへの書き込み操作のステータスを表示するために、ddコマンドにstatus=progressを追加できます。
- イメージをハードディスクではなくUSBドライブに書き込むことを確認してください。

Socket X1700へのイメージのインストール

USBドライブでSocketイメージが準備できたら、ドライブをSocketに挿入します。 Socketが起動すると、イメージがインストールされ、出荷時のデフォルト設定にリセットされます。

注意

注意: もしSocketが現在Cato管理アプリケーションでサイトに割り当てられていると表示されている場合、サイトからSocketを割り当て解除します（Managing Socketsを参照）。そして、新しいイメージがインストールされた後、再びサイトにSocketを割り当てることができます。

Socket X1700にイメージをインストールするには：

Socket X1700の電源を切ります。
アドオンモジュールがあるSocketの場合、Socketからモジュール全体を取り外します。
セクション 2 で準備した USB フラッシュドライブを USB2 ポートに挿入します。
X1700ソケットの電源をオンにします。
インストールは X1700 の起動時に開始し、USB フラッシュドライブの速度により約 1.5 から 2 分続きます。
インストール完了後、X1700は自動的にオフになります。そのため、ソケットの電源が切れたときに新しいイメージがソケットにインストールされます。
ソケットからUSBフラッシュドライブを取り外します。
重要! 電源コードを切断し、再度接続してソケットをオンにします。
アドオンモジュールがあるソケットの場合、モジュールをソケットに再挿入します。

ソケットバージョンの確認

ソケットイメージをインストールした後、ソケットWebUIを使用してソケットバージョンを確認することで、プロセスが成功したことを確認できます。

ソケットWebUIへのログインについて詳しくは、ソケットWebUIへのアクセスをご覧ください。

注意: ソケットイメージをインストールした後でローカルでソケットWebUIにログインする場合、ログインユーザ名とパスワードはデフォルトの設定にリセットされます。

ソケットバージョンを確認するには：

ソケットWebUIにログインします。

Ethernet ケーブルを使用して、X1700 ソケットのソケットポート 8 をコンピュータに接続することができます。
情報ページに移動します。
バージョンが上でダウンロードしたイメージファイルと同じであることを確認します。

X1700-hash.txt145 バイト
