サイトのソケットモデルを変更する方法

この記事では、既存の物理ソケットモデルを異なる物理ソケットモデルに置き換える方法について説明します。

概要

サイトのソケットモデルを変更できます。例えば、X1500からX1700ソケットにアップグレードすることができます。ソケットを割り当て解除して接続を解除すると、サイトはCato Cloudから切断されます。新しいソケットがサイトに割り当てられると、すべての接続が復元されます。

ソケット高可用性（HA）を備えたサイトのソケットモデルを変更するには、両方のソケットを割り当て解除し、新しいソケットに置き換える必要があります。

ソケットの交換準備

ソケットモデルを交換する前に、次の準備手順を考慮することをお勧めします：

ソケットサイトタイプを変更する前に、新しいソケットのS/N（およびX1500ソケットモデルの場合はMACアドレス）がソケット在庫画面（管理 > ソケット在庫）にて利用可能であることを確認してください。ソケットがソケット在庫に利用可能であることを確認し、成功すると接続できます。
既存のソケットのWANインターフェースに静的IPアドレスが設定されている場合、ソケットWebUIにログインして静的IP設定をコピーすることをお勧めします。これらの静的IPアドレスは新しいソケットモデルへ移行されず、再度設定する必要があります。
アドオンカードを使用するX1700ソケットの場合、別のソケットに変更する前にカードを取り外してポートを再割り当てする必要があります。

重要! ソケットの交換はダウンタイムを引き起こします。メンテナンスウィンドウ中に交換をスケジュールすることをお勧めします。

ソケットポートのマッピング

一つのソケットから別のソケットに移行する際、各ソケットモデルのポートは異なる方法でマッピングされます。

ソケットポートは、ポートに対して構成した名前ではなく、ソケット画面（ネットワーク > サイト設定 > ソケット）にあるIDに基づいています。

注意: 以下のように、すべてのソケットモデルの間で相互に移行できます。

X1500とX1600ソケットの変更

X1500ソケットポートは、次のX1600ソケットポートにマッピングされます：

X1500ソケット	X1600ソケット
WAN1	ポート1
WAN2	ポート2
LAN1	ポート5
LAN2	ポート6
USB1	USB1
USB2	USB2

X1500とX1700ソケットの変更

The X1500 Socket ports map to the following ports on the X1700 Socket:

X1500ソケット	X1700ソケット
WAN1	ポート 1
WAN2*	ポート 2 またはポート 3
LAN1*	ポート 2 またはポート 3
LAN2	ポート 4
USB1	未移行
USB2	未移行

* This mapping depends if the X1500 Socket has one or two active ports for WAN traffic:

If WAN2 is used as a secondary WAN link, it maps to port 2 and LAN1 maps to port 3
If WAN2 is not used for WAN traffic, it maps to port 3 and LAN1 maps to port 2

X1600とX1700ソケットの変更

The X1600 Socket ports map to the following ports on the X1700 Socket:

X1600ソケット	X1700ソケット
ポート 1	ポート 1
ポート 2	ポート 2
ポート 5	ポート 3
ポート 6	ポート 4
USB1	未移行
USB2	未移行

サイトのソケットモデルの変更

Cato管理アプリケーションを使用して、サイトの種類を新しいソケットモデルに変更します。次に、既存のソケットを切断し、ネットワークケーブルを新しいソケットに接続します。新しいソケットが準備完了したら、それを新しいサイトに割り当てます。

To change the Socket model for a site:

Cato管理アプリケーションで、既存のソケットをサイトから割り当て解除します。

ソケットの割り当て解除について詳しくは、ソケットの管理を参照してください。
1. ナビゲーションメニューから ネットワーク > サイト を選択し、割り当てを解除するソケットがあるサイトを選択します。
2. ナビゲーションメニューから、サイト設定 > ソケットを選択します。

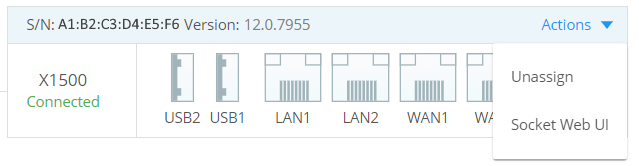

3. 割り当て解除するサイトのアクションメニューから、割り当て解除を選択します。

  警告ウィンドウが開きます。
4. OKをクリックします。

  ソケットはサイトから割り当て解除されます。アカウントは新しいソケットを有効化する新しい通知を受け取ります。
ナビゲーションメニューから ネットワーク > サイト をクリックし、サイトの接続状況が切断済みであることを確認します。
サイトの接続タイプを変更します。
1. ナビゲーションメニューから ネットワーク > サイト を選択し、サイトを選択します。
2. 一般セクションを展開します。

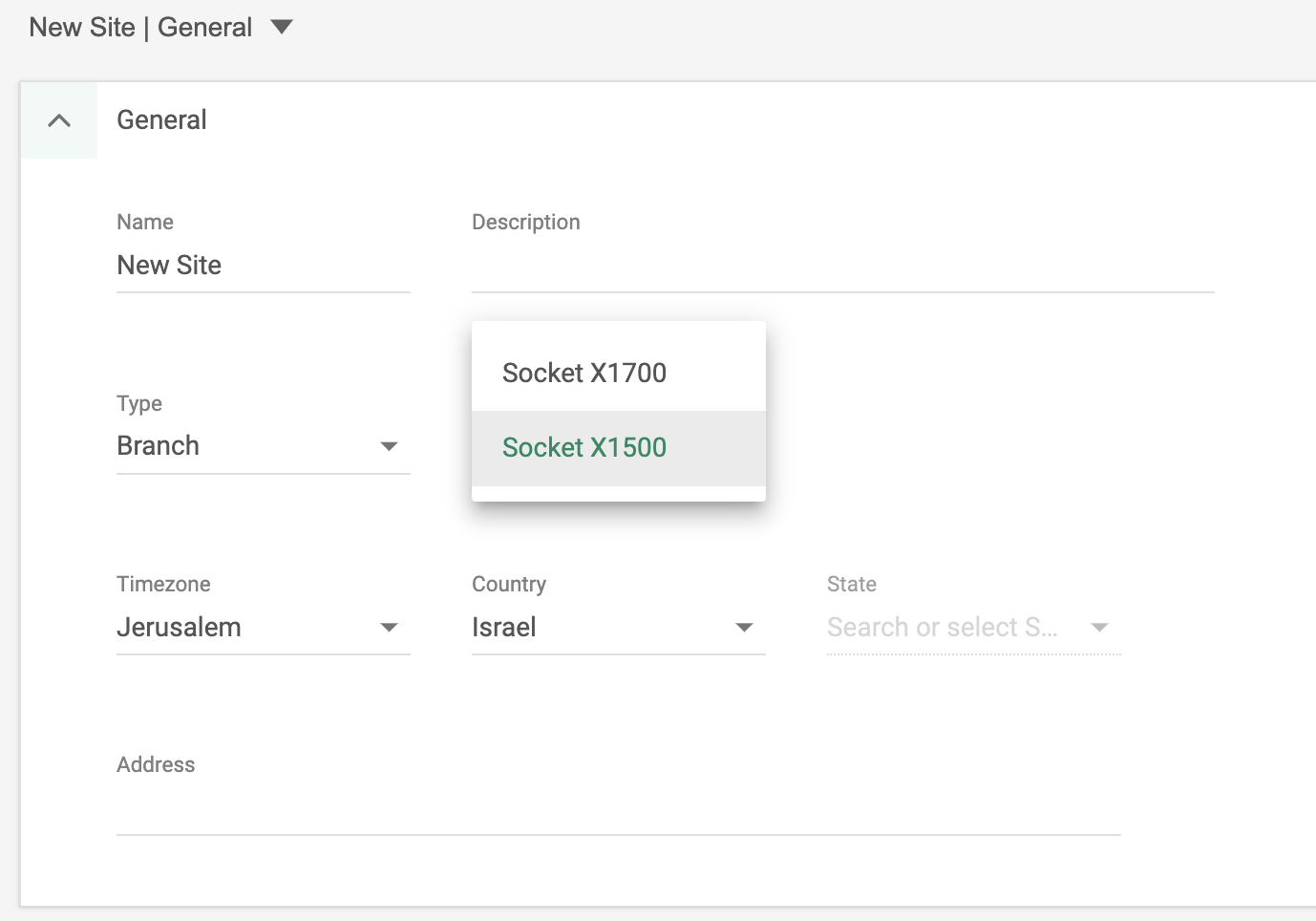

3. 接続タイプドロップダウンメニューから、新しいソケットモデルのサイトタイプ（例：ソケット X1700）を選択します。
4. 保存をクリックします。
新しいソケットのWANポート（X1500の場合はWAN1、X1600およびX1700のソケットの場合はポート1）をインターネットに接続します。

ソケットは自動的に最新のソケットOSバージョンにアップグレードされます。

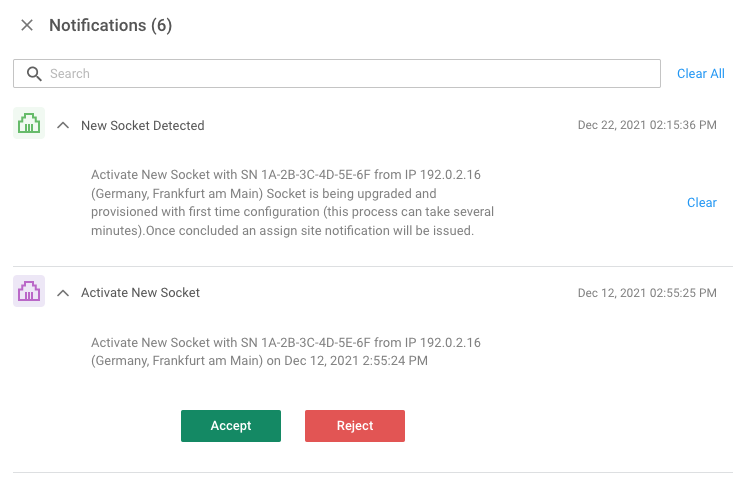

通知領域（右上のメニューバー内）を開き、新規ソケットの有効化メッセージを展開します。
承認するをクリックします。ソケットが割り当てられているサイトを選択します。
ソケット冗長化（HA）構成を使用中のサイト: 必要に応じて、要求に合わせてソケットMGMTインターフェースのIPアドレスを変更します。
