BGPを使用したAWSへの冗長VPN接続

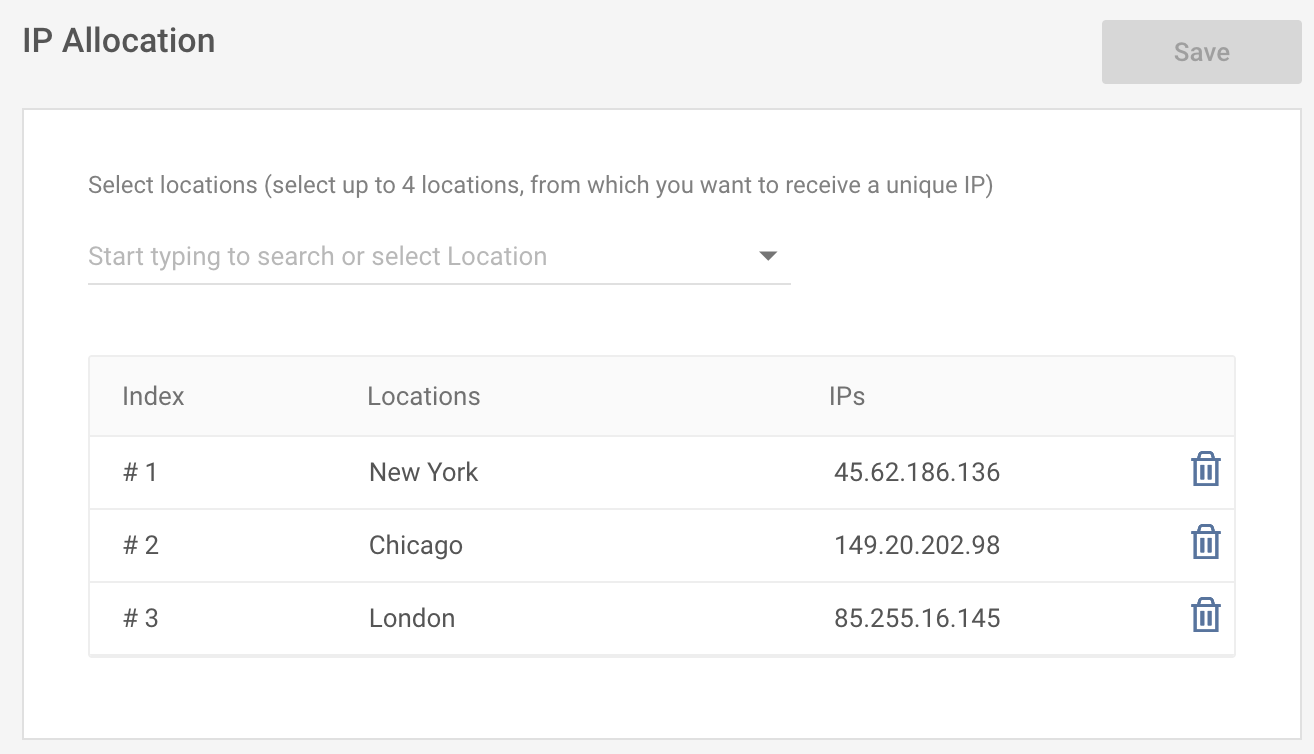

Cato管理画面(ネットワーク > IPアロケーション)で少なくとも2つの公開IPアドレスがあることを確認してください：

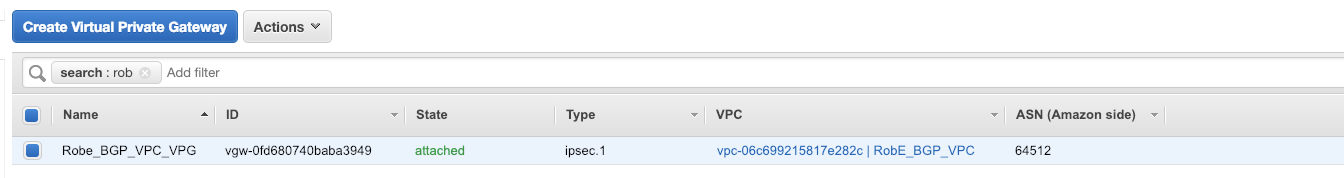

AWSで、バーチャルプライベートゲートウェイを作成します：

あなたのVPNダッシュボード > VPCの作成に移動します。 ここから新しいVPCを作成します：

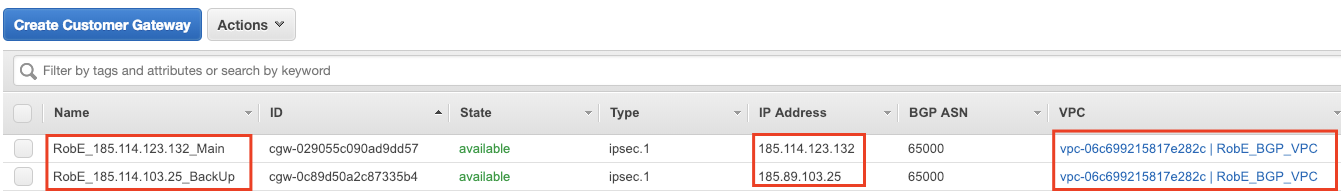

カスタマーゲートウェイに移動します。 2つの顧客ゲートウェイを上で割り当て済みの新規IPアドレスを使用して作成します(AWSリージョン内)：

a。 名前 - あなたにとって認識できるものにしてください。

b。 IPアドレス - これらは、Cato管理アプリケーションで割り当てられた公開IPアドレスです。

c。 VPC - 各カスタマーゲートウェイについて同じVPCを選択することを確認してください。

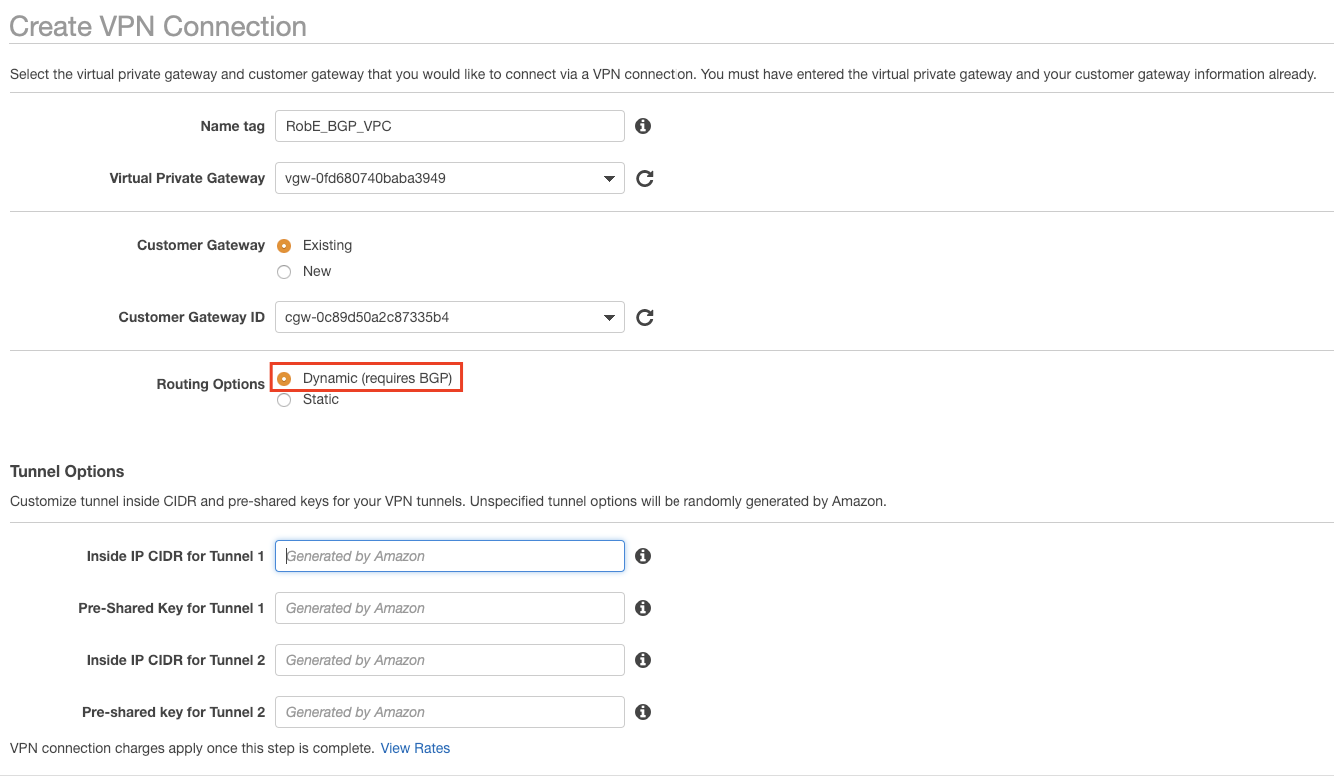

'サイト間VPN接続'に移動し、2つのVPN接続を作成(それぞれの新規作成された顧客ゲートウェイに1つずつ)：

a.名前タグ - 説明的な名前

b。 カスタマーゲートウェイ - ここで作成したカスタマーゲートウェイの1つを選択します

c.ルーティングオプション - ダイナミック(BGP)を選択

d.トンネルオプション - 必要であればトンネルIPアドレスを指定しますが、デフォルトのままにするとAWSは169.x.x.x範囲を使用します。

注意: AWSはトンネルIPアドレスを使用してIPsecトンネル上でCatoとのBGPピアを作成します。

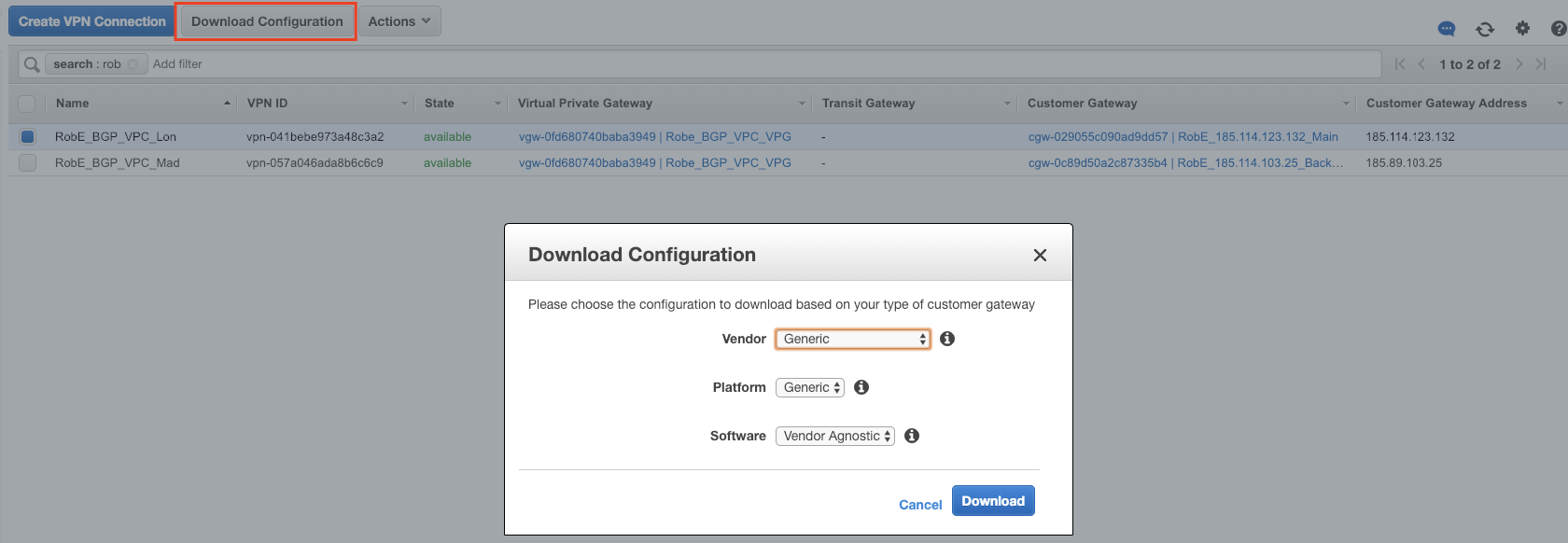

新規のVPN接続ごとに 構成のダウンロード をクリックします：

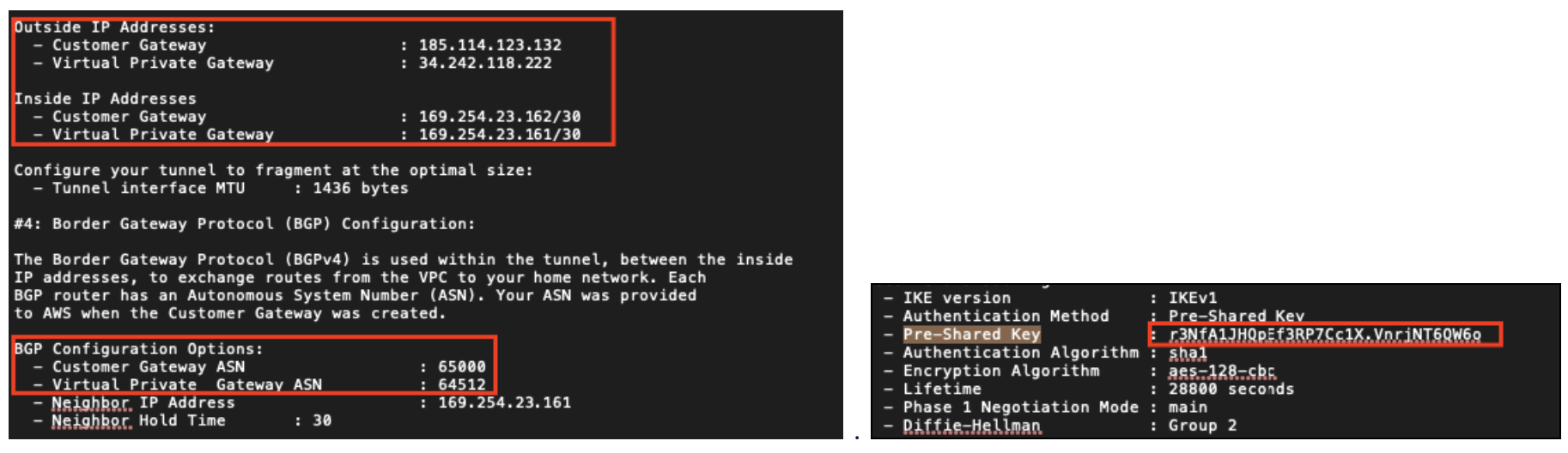

このファイルからカト管理アプリケーションをセットアップするために次の情報を取得します：

a。 事前共有キー

b. BGPの設定（プライベートIPアドレスとASN）

Cato管理画面で、IPsec/BGPをセットアップしたいサイトに移動します。

a. ここでのセットアップは標準IPsecサイトと全く同じです、ただし、以前にダウンロードしたAWS構成にあるプライベートIPアドレスを追加する必要があります。

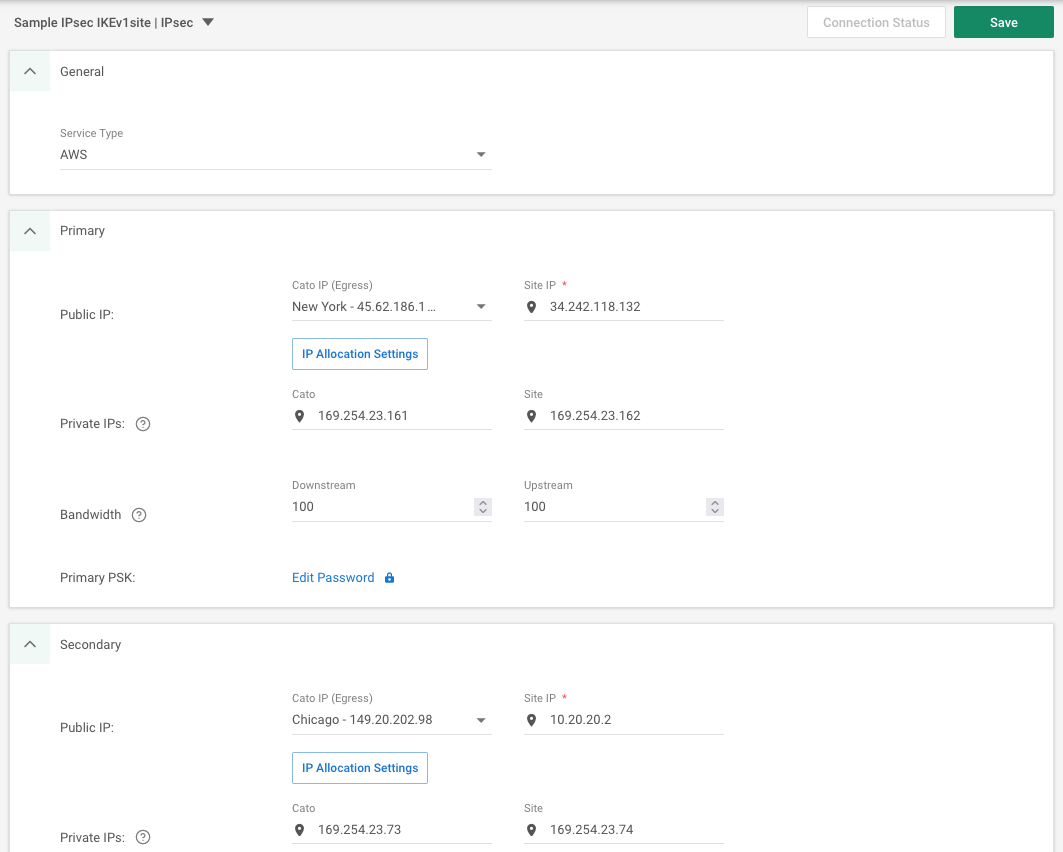

IKEv1サイトの例：

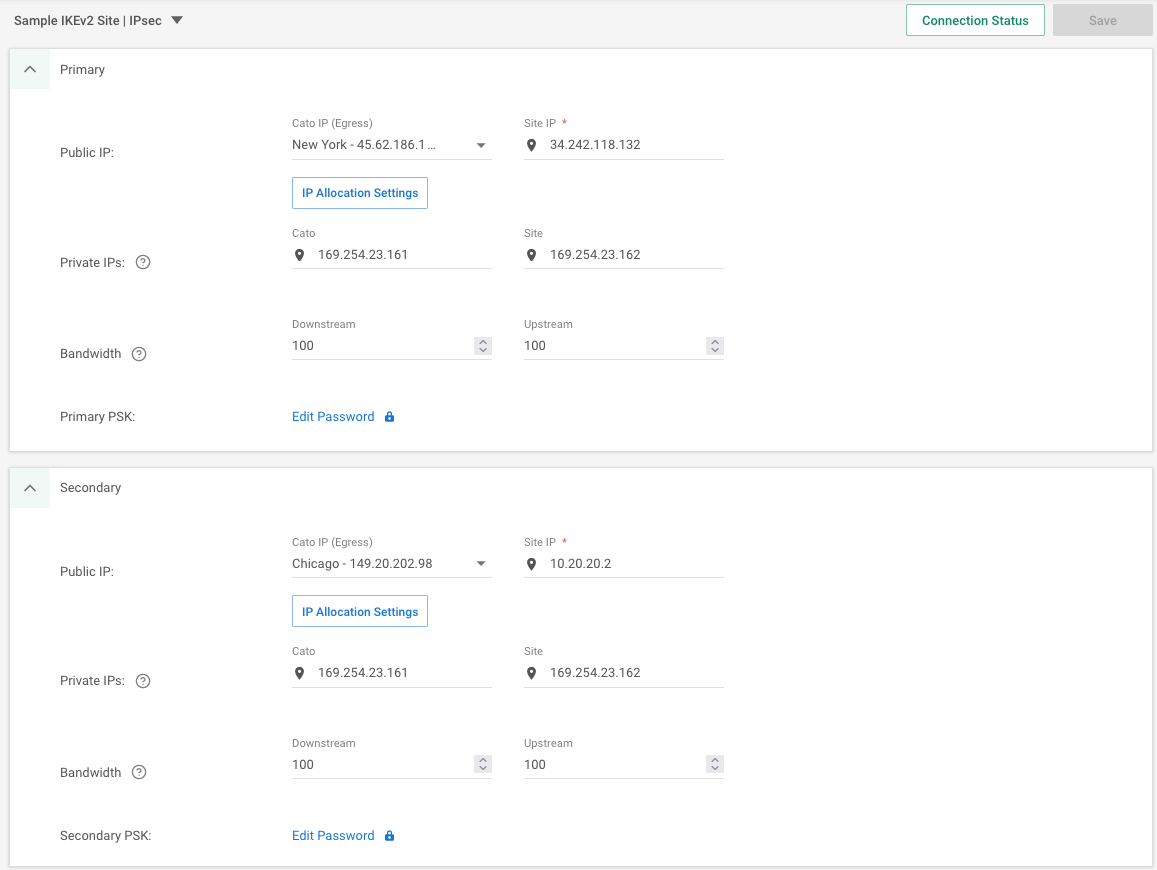

IKEv2サイトの例：

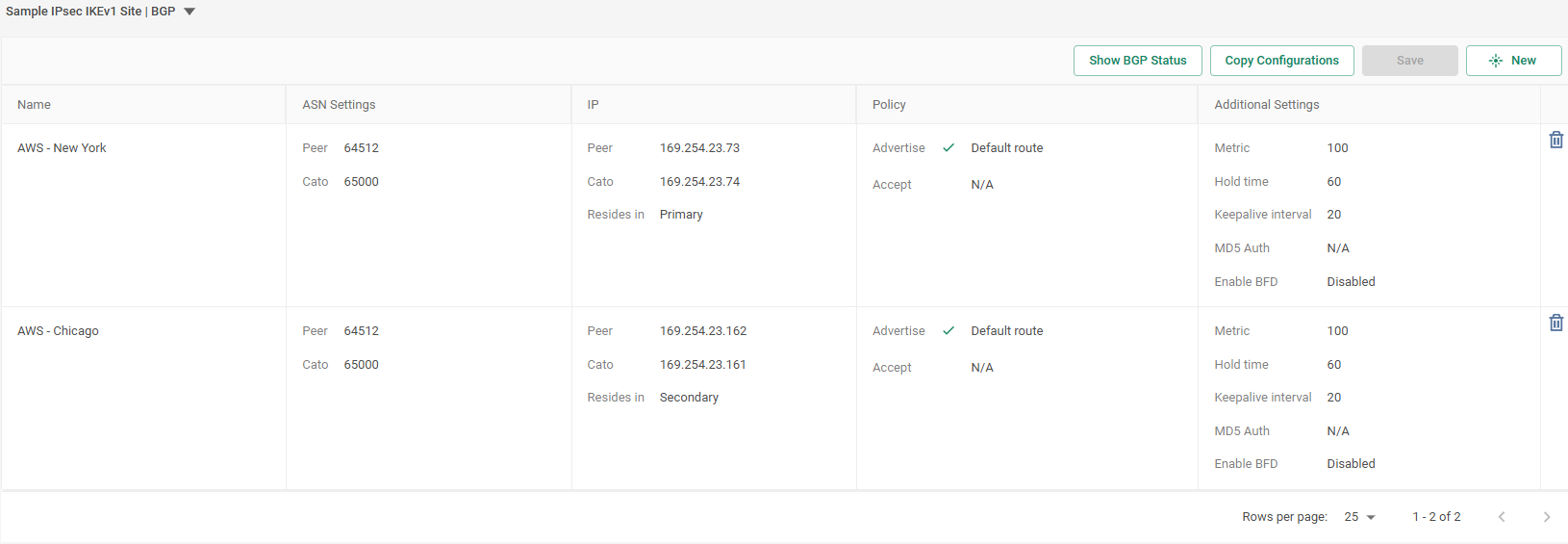

b. BGPセクションで次を入力します：

i. ASN's

ii. プライベートIPアドレス

iii. ルーティング情報

注意: より低いメトリックのトンネルが優先ルートになります。

BGP接続のステータスを確認するには、BGPステータスを見るを選択します。

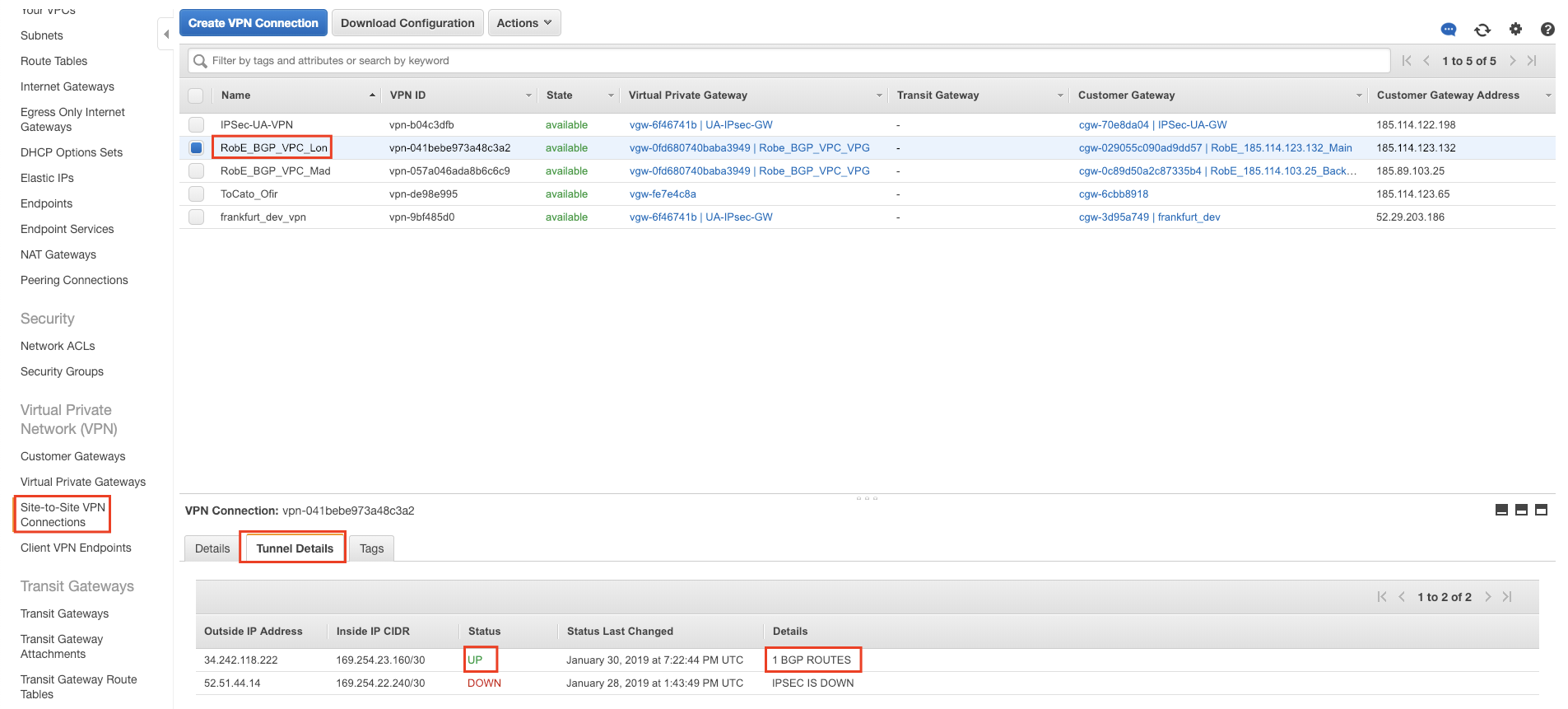

AWSでチェックするには、サイト間接続 > VPC接続を選択 > トンネルの詳細に移動します。 ここから、VPN接続があるかどうかやBGPルートがAWSに伝播されているかを確認できます。

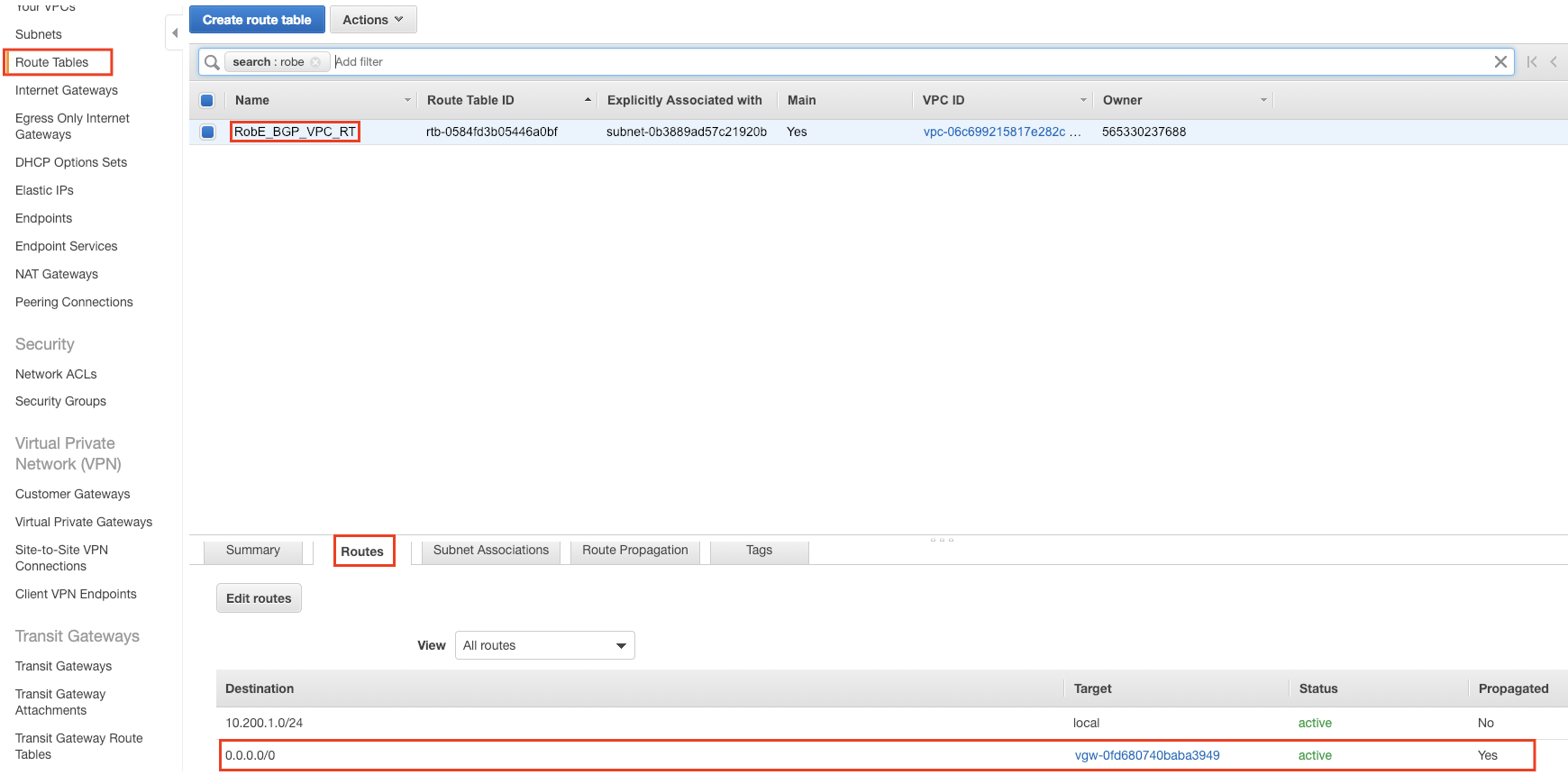

注意: AWSサイトに公開されているルートを見たい場合は、ルーティングテーブル > ルートテーブルを見つける > ルートを選択に移動します。

Socketサイトの背後またはCatoクライアントと接続して、AWS環境内のホストにpingを送信します。

Cato管理アプリケーションで、BGP付きのIPsecサイトに移動します。

フェイルオーバーを作成するためにIPアドレスを変更します：

元のIPアドレスを保存しておくことを確認してください。テストが完了した後に必要です。

Pingがドロップし始め、その後接続がフェイルオーバーし、BGPフェイルオーバーが正しく機能していることが確認できます。

プライマリリンクにフェイルバックするには、BGPとIPsecのIPアドレスを元の設定に戻します。いくつかのPingがドロップした後、接続はプライマリ接続に戻ります。
