USBフラッシュドライブを使用してX1500ソケットを実行する方法

概要

X1500ソケットには、オペレーティングシステムを保持するための内部SDカードがあります。 SDカードが故障し、スペアが利用できない場合、交換を待つ間にUSBフラッシュドライブを使用してソケットを実行することが可能です。

この記事では、Windowsデスクトップを使用してUSBフラッシュドライブを準備、インストール、および使用するプロセスを説明します。

環境

必要な材料

  • 少なくとも1つのUSB-Aポートを持つWindowsコンピュータ

  • DiskGeniusまたはExt2をサポートする他のドライブフォーマットソフトウェア

  • Win32 Disk Imagerまたは他のディスクイメージングソフトウェア

  • 2つのUSBフラッシュドライブ

    • 8+GB USBフラッシュドライブ

    • 16+GB USBフラッシュドライブ

  • プラスドライバー

  • （オプション）シリアルケーブル

手順

USBドライブの準備

  1. 最初の必要なステップは、ソケットイメージを使用して8GB以上のUSBドライブを準備することです。 これは後のステップで使用されます。 以下の記事で詳述されているプロセスを完了してください：

  2. The next step is to format your second USB flash drive (16+ GB USB flash) to an Ext2 file type.

    1. 16GB以上のフラッシュドライブをコンピュータに差し込む。

    2. Run DiskGenius.

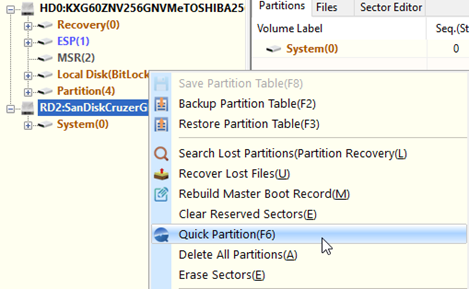

    3. Right-click the USB flash drive and select Quick Partition(F6).

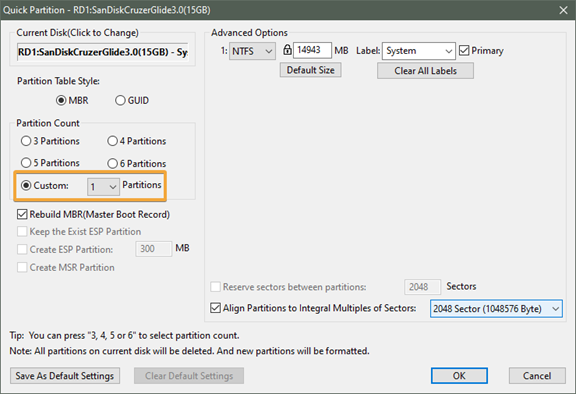

    4. Under Partition Count, select Custom: and 1 next to Partitions.


    5. Click OK.

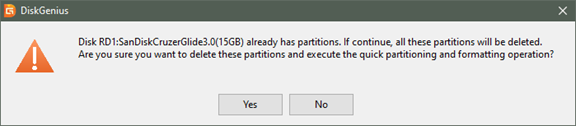

    6. If you get a warning that the USB flash drive already has partitions, click Yes to delete the existing partitions.

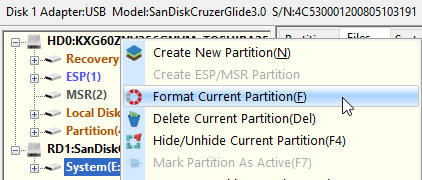

    7. Right-click the new partition under the USB flash drive and select Format Current Partition(F).

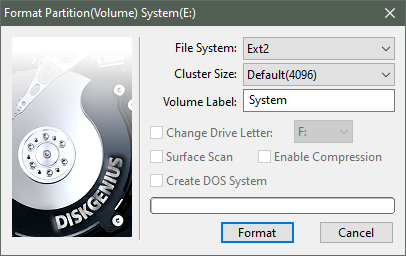

    8. h. Select Ext2 for File System and click Format.


    9. Click Yes at the prompt.

    10. Right-click the USB flash drive and select Safely Eject Disk (J).

    11. Remove the USB flash drive from your computer and set it aside.

ソケットを準備する

USBドライブが使用準備完了になったので、ソケットを使用可能にする準備をします。

  1. 電源ケーブルをソケットから取り外します。

  2. プラスドライバーを使用して、ソケットのケースに蓋を固定している3つのネジを取り外します。 ソケットの両側に1つずつのネジがあり、底部にも1つのネジがあります。

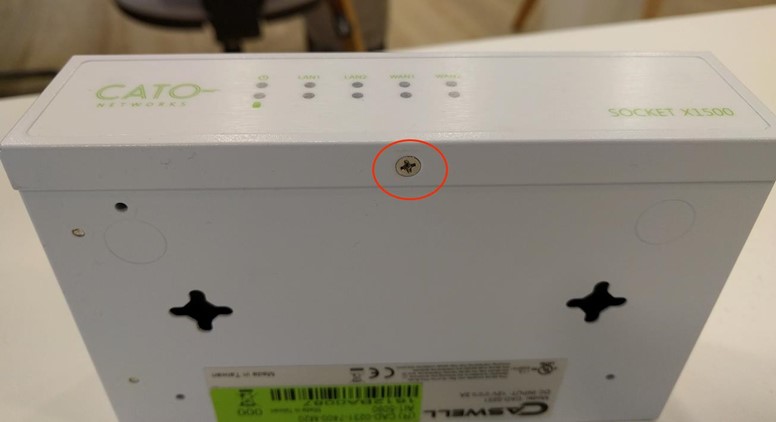

    底部のネジ:

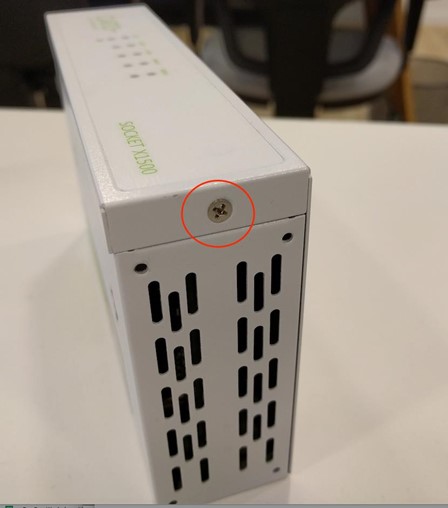

    側部のネジ (x2)：


  3. 蓋をソケットの前方にスライドさせて取り外します。

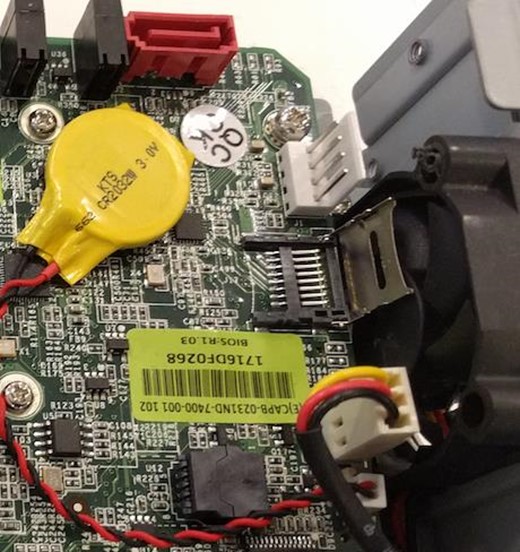

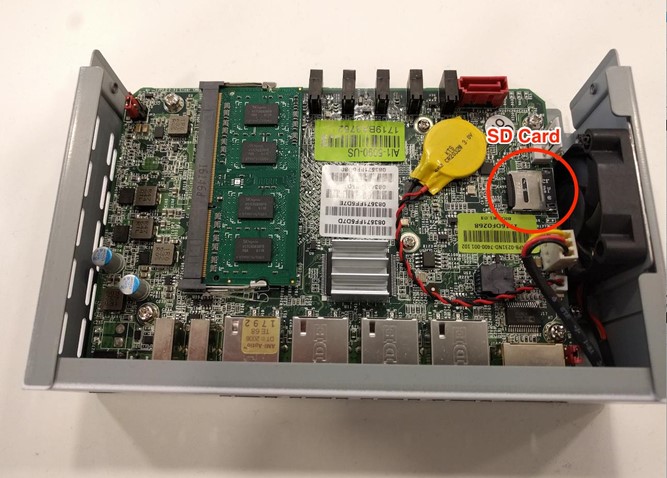

  4. ソケットの側面にあるファンの隣にSDカードを見つけます。


  5. 金属製のSDカードカバーをファンの方向にスライドしてロック解除します。

  6. カバーを持ち上げてSDカードを取り外します。


  7. SDカードを挿入せずにカバーを下げ、ロックするためにファンから遠ざけてスライドします。

  8. 蓋をソケットケースの前面にスライドさせます。

  9. 蓋をケースに固定する3つのネジを締めます。

USBフラッシュドライブの実装

USBドライブが準備でき、ソケットが使用可能です。 次のステップは、USBフラッシュドライブをソケットオペレーティングシステムのホストとして実装することです。

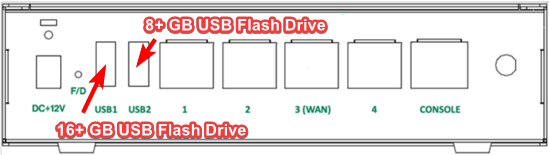

  1. 背面から見たときに右側にあるUSBポートに8+ GB USBフラッシュドライブを差し込みます。 これは新しいソケットでUSB2と呼ばれています。


  2. 背面から見て左側の USB1 に16GB以上のUSBフラッシュドライブを差し込みます (新しいソケットの場合)。

  3. (オプショナル) ソケットのコンソールポートとコンピュータにシリアルケーブルを接続し、端末を使用して起動シーケンスをモニターします。 ボーレートを115200に設定します。

  4. 電源ケーブルをソケットに差し込みます。

  5. このソケットは8GBのUSBフラッシュドライブから16GB以上のUSBフラッシュドライブにX1500イメージを書き込みます。

    1. If the process completes successfully, the Socket will automatically power down about one to two minutes after the initial boot.

    2. If a serial cable is connected to the Socket, the following output will display on the terminal when the process completes:

      OS install done
[   59.996128] udevd[1874]: starting version 3.2.4
[   60.005390] udevd[1875]: starting eudev-3.2.4
[   63.287620] Starting cron daemon
[   63.295729] OK
[   63.353904] Boot command: x1500_install, exit
[   66.075231] Stopping X1500 socket service
[   66.091761] Stopping cron daemon
[   66.103955] OK
[   66.184215] Done
[   66.206945] Stopping X1500 boot config
[   66.226141] Done
[   69.657242] ACPI: Preparing to enter system sleep state S5
[   69.662978] reboot: Power down
[ 972586] OS install done

  6. 完了したら、右のUSBポート (USB2) から8GB以上のUSBフラッシュドライブを取り外してください。

  7. ソケットから電源コードを抜き、もう一度差し込みます。 ソケットは左側のUSBポート (USB1) にあるUSBフラッシュドライブから通常通り起動します。

  8. ソケットは工場出荷時のデフォルト構成で完全に機能しています。

    a. 必要に応じて、ソケットUIにアクセスし、静的WAN IPアドレスを設定します。 説明書をダウンロードするには、X1500ソケットハードウェアガイドをダウンロードしてください。

    b. ソケットがCatoクラウドに接続できない場合は、CC2からソケットの割り当てを解除し、再度割り当ててください。

注意: 同じソケットでこの手順を繰り返す必要がある場合は、すべてのUSBフラッシュドライブを取り外し、ブート可能なUSBのメモリをクリアするためにソケットの電源を切ってから再開します。
