X1700Cソケットをリセットする方法 (USBドライブ)

この記事では、USBドライブを使用してX1700Cソケットを工場出荷時のイメージにリセットする方法を説明します。

注意

警告！ Catoには、X1700サイト用に3つの認定Socketハードウェアモデルが用意されています（X1700A、X1700B、X1700C）。画像をSocketにインストールする前に、正確なSocketモデルを特定してください。

X1700ソケットモデルの詳細については、Catoソケットの再イメージングの概要をご覧ください。

X1700CソケットのUSBポートを識別する

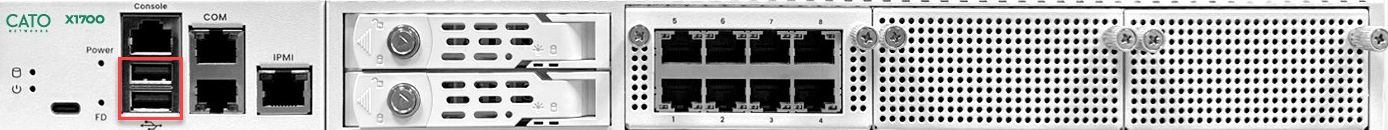

X1700Cソケットの前面パネルには2つのUSBポートがあります。いずれかのポートを使用して、USBドライブを利用して画像をインストールすることができます。 USB 2.0またはUSB 3.0ドライブを使用できます。これらは、X1700Cソケットの前面パネルのUSBポートです。

Socketを初期設定とバージョンにリセットする

アドオン付きソケットのリセット

アドオンモジュール付きのX1700Cソケットの場合、再イメージングの全過程でモジュールを取り外す必要があります。

Socketが正常に起動した後、アドオンモジュールをSocketに再挿入します。

Socketイメージの準備

イメージファイルをダウンロードする

イメージファイルの取得に関する詳細情報は、ソケットとvSocket画像ファイルを参照してください。
イメージを解凍します（以下の指示を参照）。
少なくとも8GBのUSBドライブを用意します。 USBドライブをフォーマットする必要がある場合は、exFATまたはFAT32形式を使用してください。 FAT32形式を使用する場合、USBドライブは32GBを超えてはなりません。

USBドライブにイメージを書き込む

このセクションでは、Windows、macOS、およびLinux用にSocketイメージをUSBドライブに書き込む方法を説明します。

イメージを解凍した後、解凍されたDDイメージファイルのファイルハッシュを、Catoで確認された正しいファイルハッシュと比較します。これにより、Socketファームウェアをハードドライブに書き込む前にディスクイメージの完全性が確認されます。

確認済みのハッシュを含むファイルがこの記事に添付されています
ファイルを解凍したディスクイメージと同じディレクトリに保存します

Windowsでイメージを焼く

USBドライブをWindowsデバイスに接続します。
Elevated Powershellから同じディレクトリ内で、次のコマンドを実行してイメージを解凍します: tar -xf <archive-filename>

注意

注：一般的な解凍ソフトウェア（Winzip、7zip、またはWinrarなど）は、イメージを破損し、約135MBのファイルになります。 Windows CLI tar コマンドを使用してファイルを解凍すると、1GBを超えるファイルサイズになります。
ハッシュファイルをイメージファイルと同じディレクトリに配置してください。
Socketイメージのファイルハッシュを比較するために次のコマンドを実行します:
```
(Get-FileHash -Algorithm SHA256 .\IMAGE_INSTALL_socket_X1700C_20970_production_socket_v25.0_20250914_2025_11_14.dd).Hash -eq (gc .\X1700C-hash.txt).split()[0]
```
ハッシュが同一の場合、コマンドは True を返します。
Win32 Disk Imagerなどのディスクイメージャーソフトウェアをダウンロードしてインストールしてください。
画像をUSBドライブに書き込みます。 (DDファイルを見るには、*.* ですべてのファイルを表示する必要があるかもしれません)

macOSでイメージを焼く

USBドライブを接続します。
ターミナルウィンドウを開きます。
diskutil list コマンドを使用して新しいドライブを識別します
diskutil unmountDisk <diskN> を使用して識別したドライブをアンマウントします
イメージを解凍します（ファイルをダブルクリック）。
Socketイメージのファイルハッシュを比較するために次のコマンドを実行します:
```
shasum -a 256 <archive-filename>
```
このコマンドの出力をこの記事に添付されたハッシュと比較します。
USBドライブに画像を書き込むために次のコマンドを実行します:

dd if=./IMAGE_INSTALL_socket_X1700C_20970_production_socket_v25.0_20250914_2025_11_14.dd of=/dev/diskN bs=16m

注意:
- サポートされているバージョンでは、dd コマンドにstatus=progressを追加して、USBへの書き込み操作のステータスを確認できます。
- 必ずUSBドライブにイメージを書き込み、ハードディスクには書き込まないでください。

Linuxでイメージを焼く

USBドライブをLinuxマシンに接続してください
どのデバイスがUSB /dev/sdb または /dev/sdcであるかを識別します
イメージを解凍します。
イメージファイルのハッシュを表示するために次のコマンドを実行します:
```
shasum -a 256 /<path to file>/<image filename>
```
コマンドの出力をこの記事に添付されたハッシュと比較します。
USBにイメージを書き込むために次のコマンドを実行してください。

dd if=./IMAGE_INSTALL_socket_X1700C_20970_production_socket_v25.0_20250914_2025_11_14.dd of=/dev/sdX

注意:
- サポートされているバージョンでは、dd コマンドにstatus=progressを追加して、USBへの書き込み操作のステータスを確認できます。
- 必ずUSBドライブにイメージを書き込み、ハードディスクには書き込まないでください。

X1700Cソケットへのイメージのインストール

USBドライブにソケットイメージを準備した後、ドライブをソケットに挿入します。ソケットが起動すると、画像をインストールし、工場出荷時のデフォルト設定にリセットされます。

注意

注意： 現在ソケットがCato管理アプリケーションでサイトに割り当てられていると表示されている場合、サイトからソケットを未配置にします（ソケットの管理を参照）。新しいイメージのインストールが完了したら、ソケットを再度サイトに割り当てることができます。

X1700Cソケットにイメージをインストールするには：

X1700Cソケットの電源を切ります。
アドオンモジュールがあるソケットの場合は、すべてのモジュールをソケットから取り外します。
セクション2で準備したUSBフラッシュドライブをUSBポートに挿入します。
X1700Cソケットをオンにします。
インストールはX1700Cの起動時に開始され、USBフラッシュドライブの速度に応じて約5分かかるはずです。
インストールが完了すると、X1700Cは自動的に電源が切れ、ソケットがオフになった時点で、新しいイメージがソケットにインストールされます。
USBフラッシュドライブをソケットから取り外します。
重要！ 電源コードを外してから再接続し、ソケットの電源を入れます。
アドオンモジュールがあるソケットの場合、次のことを行います:
1. ソケットの電源を切り、モジュールを挿入します。
2. X1700Cソケットの電源を入れます。

ソケットバージョンの確認

ソケットイメージをインストールした後、ソケットWebUIを使用してソケットのバージョンを確認することで、プロセスが成功したことを確認できます。

ソケットWebUIへのログインについての詳細は、ソケットWebUIへのアクセスを参照してください。

注意

注：ソケットイメージをインストールした後、ローカルでソケットWebUIにログインする場合、ログインユーザー名およびパスワードは初期設定にリセットされます。

ローカルでSocketバージョンを確認するには：

Socket WebUIにログインします。

Ethernetケーブルを使用して、X1700CソケットのMGMTポートをコンピュータに接続できます。
About ページに移動します。
バージョンが上記でダウンロードしたイメージファイルと同じであることを確認してください。
