X1500Cソケットをリセットする方法 (USBドライブ)

この記事は、USBドライブを使用してX1500Cソケットを工場出荷時のイメージにリセットする方法を説明します。

注記

警告！ Catoには、X1500サイト用に3つの認定Socketハードウェアモデルが用意されています（X1500A、X1500B、X1500C）。 画像をSocketにインストールする前に、正確なSocketモデルを特定してください。 間違ったモデル用のイメージをインストールすると、Socketの動作が停止することがあります。

X1500 Socketモデルの詳細については、Catoソケットの再イメージングの概要をご覧ください。

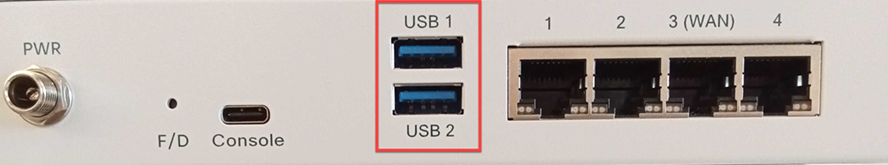

X1500C SocketモデルのUSBポートの識別

X1500Cソケットの前面パネルには2つのUSBポートがあり、USBドライブを使用して画像をインストールすることができます。 USB 2.0またはUSB 3.0ドライブを使用できます。 これらはX1500Cソケットの背面パネルのUSBポートです。

X1500C USBポート.png

Socketを初期設定とバージョンにリセットする

USBドライブを使用して、Socketを工場出荷時のイメージにリセットする手順の概要です。

  1. 画像を準備する - ダウンロードして解凍します。
  2. USBドライブに画像を書き込みます。
  3. 画像をSocketにインストールします。

Socketイメージの準備

  1. イメージファイルをダウンロードする

    イメージファイルの取得に関する詳細情報は、ソケットとvSocket画像ファイルを参照してください。

  2. イメージを解凍します（以下の指示を参照）。

    イメージを解除した後、ファイルは次のディレクトリに配置されます: live

  3. 少なくとも8GBのUSBドライブを用意します。 USBドライブをフォーマットする必要がある場合は、exFATまたはFAT32形式を使用してください。 FAT32形式を使用する場合、USBドライブは32GBを超えてはなりません。

X1500CイメージをUSBドライブに焼く

このセクションでは、Windows、macOS、およびLinux用にSocketイメージをUSBドライブに書き込む方法を説明します。

イメージを解凍した後、解凍されたDDイメージファイルのファイルハッシュを、Catoで確認された正しいファイルハッシュと比較します。 これにより、Socketファームウェアをハードドライブに書き込む前にディスクイメージの完全性が確認されます。

  • 確認済みのハッシュを含むファイルがこの記事に添付されています。
  • ファイルを解凍したディスクイメージと同じディレクトリに保存します。

Windowsでイメージを書き込む

  1. WindowsデバイスにUSBドライブを接続します。

  2. Elevated Powershellから同じディレクトリ内で、次のコマンドを実行してイメージを解凍します: tar -xf <archive-filename>



    注意事項

    注： 一般的な解凍ソフトウェア（Winzip、7zip、またはWinrarなど）は、イメージを破損し、約135MBのファイルになります。 Windows CLI tar コマンドを使用してファイルを解凍すると、1GBを超えるファイルサイズになります。

  3. ハッシュファイルをイメージファイルと同じディレクトリに配置してください。

  4. Socketイメージのファイルハッシュを比較するために次のコマンドを実行します:

    (Get-FileHash -Algorithm SHA256 .\IMAGE_INSTALL_socket_X1500B_BR2_19034_production_socket_v21.1_20240919_2025_01_01.dd).Hash -eq (gc .\X1500B-hash.txt).split()[0]

    ハッシュが同一の場合、コマンドは True を返します。

  5. Win32 Disk Imagerなどのディスクイメージャーソフトウェアをダウンロードしてインストールしてください。
  6. 画像をUSBドライブに書き込みます。 (DDファイルを見るには、*.* ですべてのファイルを表示する必要があるかもしれません)

macOSでイメージを焼く

  1. "USBドライブを接続してください。"
  2. "ターミナルウィンドウを開いてください。"
  3. diskutil list コマンドを使用して新しいドライブを識別します

  4. diskutil unmountDisk <diskN> を使用して識別したドライブをアンマウントします

    <diskN>は前のステップで特定する変数です。このサンプル出力ではdisk0としてドライブが表示されます。

    diskutil list
/dev/disk0 (内部、物理)
  5. イメージを解凍します（ファイルをダブルクリック）。

  6. Socketイメージのファイルハッシュを比較するために次のコマンドを実行します:

    shasum -a 256 <archive-filename&gt；

    コマンドの出力をこの記事に添付されたハッシュと比較します。

  7. 以下のコマンドを実行します: dd if=./<file name> of=/dev/diskN bs=16m

    例:dd if=./IMAGE_INSTALL_socket_X1500B_BR2_19034_production_socket_v21.1_20240919_2025_01_01.dd of=/dev/diskN bs=16m

    警告: USBドライブにイメージを書き込むことを確認し、ハードディスクには書き込まないでください。

Linuxでイメージを書き込む

  1. USBドライブをLinuxマシンに接続してください
  2. どのデバイスがUSB /dev/sdb または /dev/sdcであるかを識別します
  3. イメージを解凍します。

  4. イメージファイルのハッシュを表示するために次のコマンドを実行します:

    shasum -a 256 /<path to file>/<image filename>
  5. コマンドの出力をこの記事に添付されたハッシュと比較します。

  6. USBにイメージを書き込むために次のコマンドを実行してください。

    dd if=./IMAGE_INSTALL_socket_X1500B_BR2_19034_production_socket_v21.1_20240919_2025_01_01.dd of=/dev/sdX

    注意:

    • サポートされているバージョンでは、dd コマンドにstatus=progressを追加して、USBへの書き込み操作のステータスを確認できます。
    • 必ずUSBドライブにイメージを書き込み、ハードディスクには書き込まないでください。

ソケットへのイメージのインストール

USBドライブにソケットイメージを準備した後、ドライブをソケットに挿入します。 ソケットが起動すると、画像をインストールし、工場出荷時のデフォルト設定にリセットされます。

注意事項

注意: 現在ソケットがCato管理アプリケーションでサイトに割り当てられていると表示されている場合、サイトからソケットを未配置にします（ソケットの管理を参照）。 新しいイメージのインストールが完了したら、ソケットを再度サイトに割り当てることができます。



  1. USBドライブをソケットのUSBポートに接続します。
  2. ソケットを再起動します（電源コンセントを抜いて再び差し込みます）。
  3. イメージをソケットに書き込むのに最大5分かかります。 完了すると、Socketは自動的にオフになります。
  4. 重要！重要! USBドライブを取り外してください（でないと、手順3が再度発生します）。
  5. ソケットをオンにする（電源を抜いてから再び差し込んでください）。
  6. ソケットはデフォルトバージョンと工場出荷時の構成で開始します。

ソケットバージョンの確認

ソケットイメージをインストールした後、ソケットWebUIを使用してソケットのバージョンを確認することで、プロセスが成功したことを確認できます。

Socket WebUIへのログインについての詳細は、ソケットWebUIへのアクセスを参照してください。

注意事項

注： ソケットイメージをインストールした後、ローカルでソケットWebUIにログインする場合、ログインユーザー名およびパスワードは初期設定にリセットされます。

ローカルでSocketバージョンを確認するには：

  1. Socket WebUIにログインします。

    コンピューターにX1500ソケットのLAN2ポートを接続するために、イーサネットケーブルを使用できます。

  2. About ページに移動します。

  3. バージョンが上記でダウンロードしたイメージファイルと同じであることを確認してください。

    以下の例は、ソケットバージョン17.xのX1500ソケットのバージョンを示しています：
