ラストリゾートリンクの設定

注意

注意: この機能は Socket v12.0 以降でサポートされています。

この記事は、バックアップ携帯回線（4G/LTEなど）をラストリゾートリンクとして設定する方法を説明します。

ラストリゾートリンクの概要

複数のWANリンクに接続されているソケットに対して、1つ以上のバックアップリンクを受動的またはラストリゾートとして指定できます。 Catoには、バックアップリンク用に2つのオプションがあります：優先度2（パッシブ）および優先度3（ラストリゾートリンク）。優先度2リンクは主に有線リンクに使用され、優先度3リンクは主に無線（4G/LTE）リンクのために設計されています。

ソケットはいつラストリゾートリンクをアクティブにしますか？

ソケットは、以下のシナリオでパッシブ/ラストリゾートリンクをアクティブにします：

すべてのアクティブおよびパッシブリンクがダウンしています。
すべてのアクティブおよびパッシブリンクが接続性SLA閾値を満たしていません。

詳細情報は、接続SLA設定の構成を参照してください。

ラストリゾートリンクの特性にはどのようなものがありますか？

帯域幅の利用 - ソケットはラストリゾートリンク経由で最小限のCatoシステムトラフィックのみを送信し、4G/LTEリンクの使用や費用を削減します

実際の帯域幅使用量は、ルーティングテーブルのサイズやサイト間のチャネル数、アカウントのサイズ、設定変更など、さまざまな要因に依存します。
グレースタイマー（オプション） - ソケットは、アクティブ（優先度1）リンクの接続性問題を自己修復メカニズムが修正するための猶予を与え、その後にラストリゾートリンクをアクティブ化します

グレースタイマーはどう機能しますか？

リンクをラストリゾートリンク（優先度3）として設定した場合、このリンクのためにグレースタイマーをカスタマイズするオプションがあります。グレースタイマーのデフォルト値は0秒であり、これはソケットがラストリゾートリンクをアクティブにする前にまったく待たないことを意味します。

あなたがグレースタイマーをカスタマイズした場合、ソケットはアクティブリンクの接続を修復するために待ちます。この待機時間中に、サイトはソケットがラストリゾートリンクをアクティブ化する前に接続性の問題（または接続無し）を経験するかもしれません。

最終手段リンクが有効になると、サイトのトラフィックの送受信を開始します。

最終手段リンクはどのくらいの間、アクティブになりますか？

プライオリティ 1 または 2 のリンクが 10 分間連続して接続 SLA 閾値を満たしている場合、ソケットは最終手段リンクを無効化します。この10分期間中、優先度の高いリンクが再び接続のSLA問題を経験した場合、10分の無効化タイマーがリセットされます。

最終手段リンクのための WAN キープアライブ頻度のカスタマイズ

また、最終手段リンクのために異なる WAN キープアライブ頻度を設定することができます。より大きなキープアライブ頻度もこれらのリンク上のトラフィックを減少させるのに役立つことがあります。キープアライブ設定の設定についての詳細は、WAN キープアライブ頻度のカスタマイズを参照してください。

最終手段（セルラー）リンクの設定

セルラーバックアップリンクがある各サイトについて、これを最終手段リンクとして定義できます。ソケットがサイトの最終手段リンクを有効化する前に待機期間を作成するために、グレースタイマー設定を構成することもできます。

サイトのための最終手段リンクの定義

サイトのソケットセクションで、セルラー（4G/LTE）バックアップリンクを優先度3で最終手段リンクとして定義します。

次のスクリーンショットは、X1700ソケットのための最終手段リンクとして定義されたポート3を示しています：

サイトのために最終手段リンクを定義するには：

ナビゲーションメニューから、ネットワーク > サイトをクリックし、サイトを選択します。
ナビゲーションメニューから、サイト設定 > ソケットを選択します。
編集または設定するポートをクリックします。 ソケットインタフェースの編集パネルが開きます。
ソケットセクションで、優先度を3（ラストリゾート）に設定します。
適用をクリックします。

グレースタイマーのカスタマイズ

コネクションSLAグレースタイマー設定により、ソケットがラストリゾートリンクを有効化する前に待機する期間を定義できます。

注意

注: デフォルト値である0秒より大きいグレースタイマーを設定すると、待機期間中にサイトが接続性を失う可能性があります。

アカウント全体のグレースタイマー設定と特定サイトごとの異なるグレースタイマー設定を定義できます。特定サイトのグレースタイマーはアカウント設定を上書きします。

アカウントのためのグレースタイマーの設定

アカウント内の各サイトでラストリゾートリンクに適用されるグレースタイマー設定を行います。

ラストリゾートリンクのためにグレースタイマーのアカウント設定を行うには：

ナビゲーションメニューから、ネットワーク > コネクションSLAをクリックします。 コネクションSLA画面が開きます。
ラストリゾートリンクセクションを展開します。
グレースタイマーセクションで、ソケットがラストリゾートリンクを有効化する前に待機する秒数を入力します。

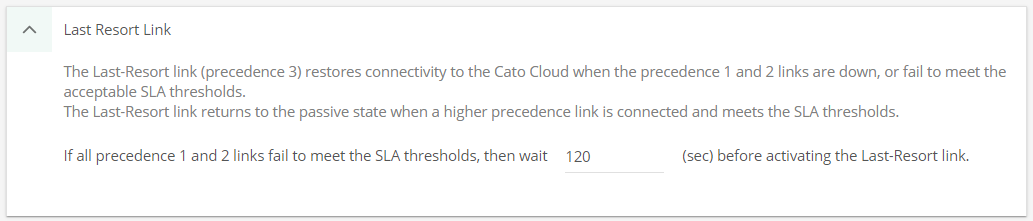

以下のスクリーンショットは、120秒に設定されたグレースタイマーを示しています。
保存をクリックしてください。

サイトのためのグレースタイマーの設定

特定サイトのための異なるグレースタイマー設定を構成できます。特定サイトの設定はアカウント設定を上書きします。

特定サイトのグレースタイマー設定を定義するには：

ナビゲーションメニューから、ネットワーク > サイト を選択し、サイトを選択します。
ナビゲーションメニューから、高度な設定 > コネクションSLAをクリックします。
コネクションSLAセクションを展開します。
ラストリゾートリンクセクションを展開します。

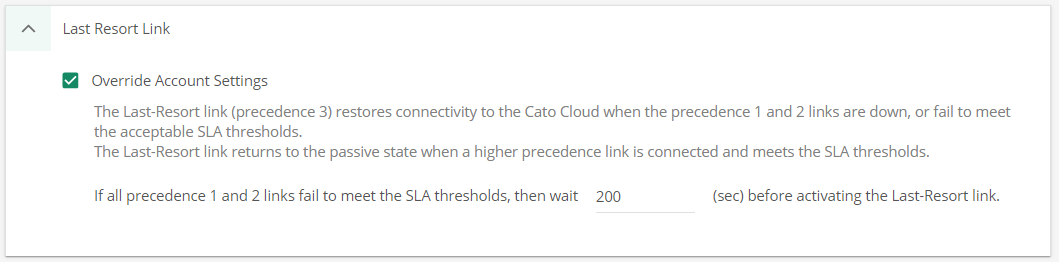

アカウントの設定をオーバーライドするを選択します。
グレースタイマーのセクションで、このサイトのソケットがラストリゾートリンクを有効化する前に待機する秒数を入力します。
保存をクリックしてください。

サイトに関するセルラーリンク設定のベストプラクティス

このセクションでは、Cato管理画面でセルラーリンクをラストリゾートリンクとして設定するための推奨設定について説明します。この設定の目的は、リンクがパッシブであるときやSocketがアクティブにしたときに、このリンクを介して送信されるトラフィックの量を最小限に抑えることです。

サイトやネットワークの特定の要件によっては、異なる設定が必要になる場合があります。必要なのは最初のステップのみで、他のステップは、セルラーリンク上のトラフィックを最小限に抑えるための提案です。

必須: ネットワーク > サイト > {サイト名} > サイト設定 > ソケットページで、このリンクのソケットのWANの優先度を3 (ラストリゾート)として編集します。
同じ場所で、このリンクのオフクラウドトラフィックが無効化されていることを確認してください。
このサイトの最終区間モニタリングが有効になっている場合、サイトの最終区間モニタリングセクションで、このリンクをモニタリングから除外します。
サイトのグレースタイマーを設定します。
- グレースタイマーはラストリゾートリンクの有効化を遅延させ、ソケットがプライマリアクティブリンクでの接続性の問題を解決しようとすることを可能にします。グレース時間内に問題が解決されない場合、ソケットはラストリゾートリンクを有効化します。グレース時間中にサイトが接続性を失う可能性があります。
- グレースタイマーのデフォルト設定は0秒で、ソケットはすぐにラストリゾートリンクを有効化できます。
サイトのコネクションSLA設定で、ラストリゾートリンクのキープアライブ設定を増加させます。
