サイトネットワークアナリティクスを表示

ネットワークアナリティクスページは、Catoクラウドへのサイトの接続の状態と品質を分析するのに役立ちます。 このページのデータは、サイトとトンネルの情報、ポート利用状況、LTE統計を示しています。

注意

注意：

  • Catoはリンク接続データを毎ミリ秒計算しますが、ネットワークアナリティクスページの最小バケットサイズは5秒です。 このページの分析が100％の使用率を示さない場合でも、パケットが破棄される可能性があります。

  • ネットワークアナリティクスページは通常、5分以内で最新の状態に更新されます。 ただし、一部のデータは最大30分遅れる可能性があります。

  • ポート利用状況とLTEデータは、バージョン20以上のソケットサイトでのみ利用可能です。

  • CPU負荷ハードウェアタブのグラフには、以下の最低ソケットバージョンが必要です：

    • 物理ソケットの場合: ソケットバージョン21.1.18975

    • 仮想ソケットの場合 - ソケットバージョン22

概要セクションの使用

サイトのネットワークアナリティクスを表示するには：

  1. ナビゲーションメニューから、ネットワーク > サイト をクリックしてサイトを選択します。

  2. ナビゲーションメニューから、サイト監視 > ネットワークアナリティクスをクリックします

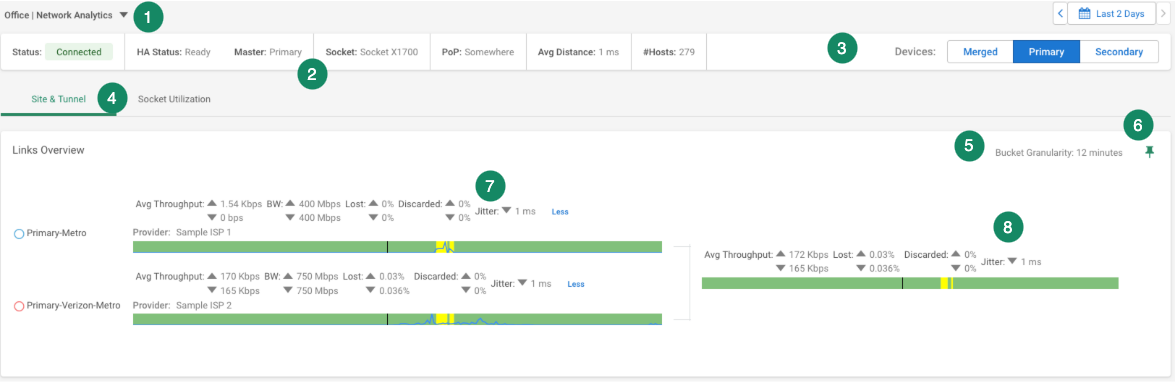

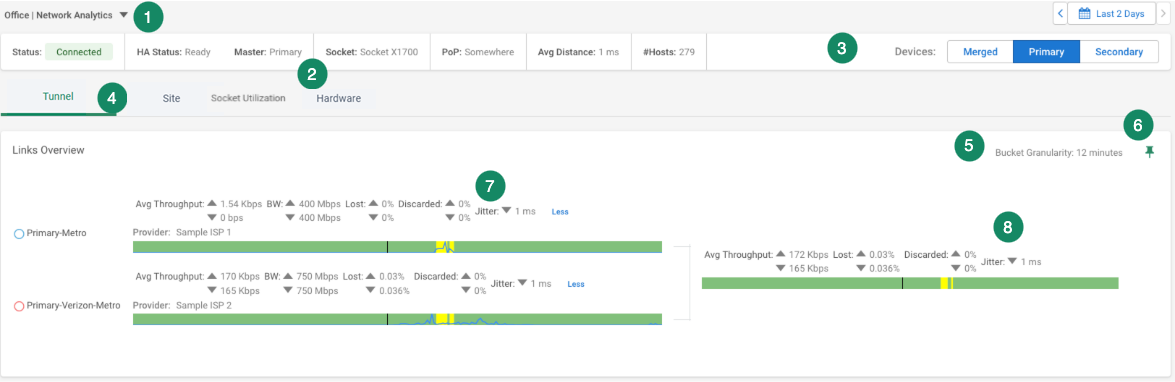

この例と続くテーブルは、概要セクションのフィールドを説明します：


アイテム

名前

説明

1

ネットワークアナリティクスサイト

ネットワークアナリティクスデータを表示しているサイトを選択する

2

サイトのネットワークアナリティクス項目

以下をご覧ください、サイトのネットワークアナリティクスの説明

3

デバイス

表示するデバイスアナリティクスを選択します。 以下をご覧ください、サイトのネットワークアナリティクスの説明

4

サイト&トンネルとソケット利用率タブ

リンク 概要 または ソケット利用状況 のタブを表示するために選択します。

ソケット X1600 LTEモデルには、追加のLTEタブが利用可能です。

5

バケットの粒度

特定データポイントの時間。 上記の例では、各データポイントは集計されたトラフィックの10分を表しています。

6

概要と詳細タブのピン

概要 and 詳細 のタブはデフォルトではピン留めされていませんが、ピン留めすると、スクロールしてもこれらのタブが表示されたままになります

7

リンク接続ステータス

サイトの個別リンクのデータ

  • 緑色のバーはアクティブなリンクを示しています

  • 明るい緑色のバーはCato Cloudへの接続を持つパッシブリンクを示しています

  • 灰色のバーはリンクがダウンしていることを示しています

  • バー内の黄色のセクションは、上りまたは下りで2%以上のパケットロスを示しています。

8

集約された接続ステータス

サイトのリンクの集約データ

集約バーは、そのバケットの粒度で最も健全なリンクのステータスを示します。 例えば、ISP Aのリンクが緑のステータス、ISP Bのリンクが黄色のステータスの場合、集約バーは緑のステータスを表示します。

注意

注: このウィンドウ内のISPデータはip2location.comによって提供されています

サイトのネットワークアナリティクスの説明

  • ステータス - サイトはCato Cloudに接続済みか切断済みです

  • HAステータス - Socketの高可用性（HA）を持つサイトの場合、HA構成のステータス（それ以外の場合はN/Aが表示されます）

  • マスター - プライマリまたはセカンダリソケットがアクティブにトラフィックを送受信しているかを示します

  • ソケットまたはIPsec - ソケットの種類またはIPsec接続

  • PoP - サイトが接続されているPoP

  • 距離 - サイトとCato Cloud間の往復時間

  • #ホスト - このサイトのLAN内のホストの数

  • デバイス - ネットワークアナリティクス ウィンドウに表示されるソケットデータを選択：

    • 統合済み - プライマリおよびセカンダリソケットのデータを結合

    • プライマリ - プライマリソケットのデータのみを表示

    • セカンダリ - セカンダリソケットのデータのみを表示

中国のPoPロケーション

中国のPoPロケーションでは、一部の場所に複数のPoPがあり、サイトが接続できます。 例:上海_DC1と上海_DC3。

接続グラフの使用

以下のグラフは、Catoクラウドへの安全なトンネル内のトラフィックに関連するデータを表示します：

  • 平均スループット - 各リンクの平均アップストリームおよびダウンストリームスループット（バケットの長さにわたる）

  • 最大スループット - 各リンクの最大上りおよび下りのスループット (バケットの長さに渡って)

  • パケットロス - トンネル内の最終区間のパケットロス率。 Socketサイト（物理とvSocket）のみに利用可能です。

  • ディスタンス - トンネル内のサイトとCatoクラウド間の往復時間

  • トンネルの経過時間 - ソケットとPoP間の現在のDTLSトンネルが接続されている合計時間

  • ジッター - データパケット間のタイムディレイの差（ミリ秒）

  • フロー - 指定期間中のフロー数

  • ホスト - 指定期間中のホスト数

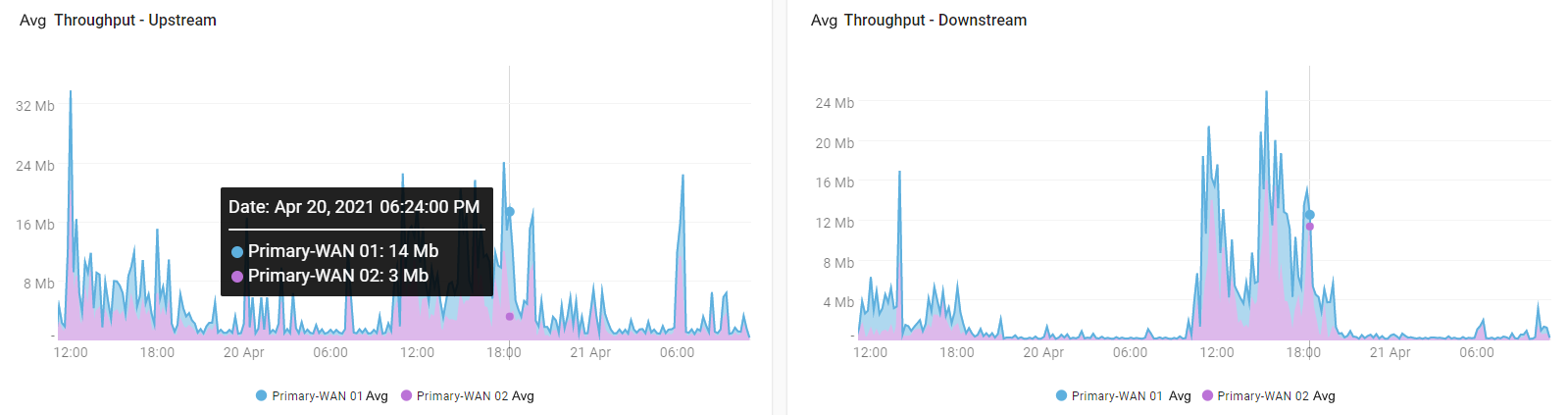

これはスループットグラフの例です：


これらのグラフは、SocketサイトとCatoクラウド間の最終区間接続（安全なトンネル外）に関連する分析を示しています。 これらのデータの目的は、CatoクラウドへのISPリンクの品質を示すことです：

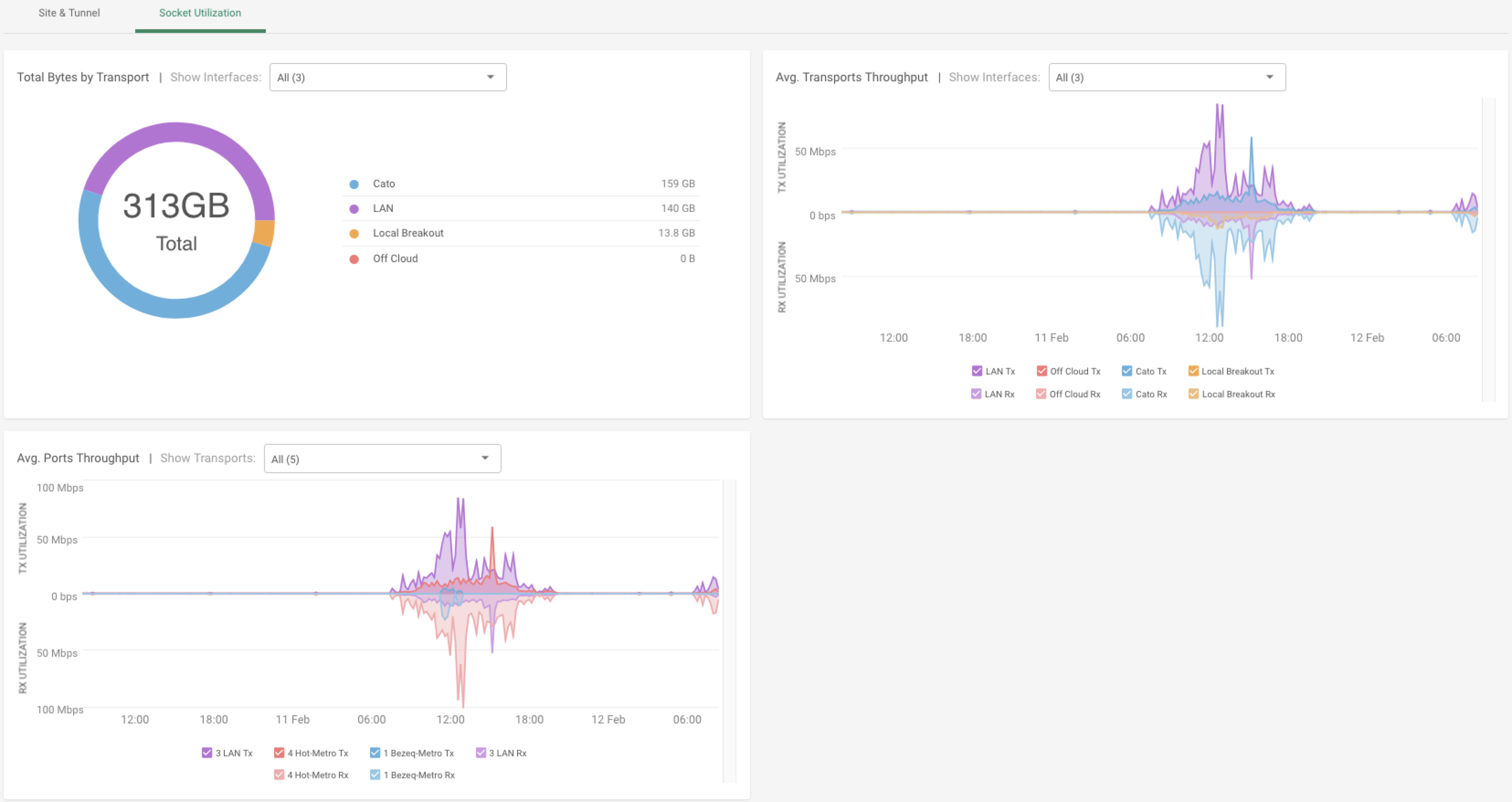

ソケット利用状況グラフの使用

以下のグラフは、各インタフェース（LAN1、LAN2、WAN1 など）のソケットの物理ポート利用に関するデータを表示します：


  • トランスポート別の総バイト数 - さまざまなインタフェースを介した全てのトランスポートタイプに対して送信されたデータ（Tx）および受信されたデータ（Rx）の総量。 これにより、どのくらいのトラフィックがクラウドに送信されているか、インターネット経由で送信されたトラフィック量などについての洞察が得られます。 情報をフィルタリングし、ドロップダウンメニューを使用して特定のインタフェースまたはインタフェースのみを表示できます。

    • カト - カト クラウド経由で送信されたトラフィック

    • ローカル ブレイクアウト - バイパスおよびその他のトラフィックがソケットから直接インターネットに送信

    • オフクラウド - インターネット経由で送信され、カト クラウド経由ではないWANトラフィック

    • Alt.WAN - Alt.WANリンクによって送信されたトラフィック

    • LAN - 全てのLANトラフィックを含む（例: LAN-LAG-MasterおよびLAN-LAG-Members）

  • 平均。 スループット:トランスポート別 - 経時的に各トランスポートタイプ毎に送信および受信されたデータ量。 特定のインターフェースのみを表示するようにフィルターを設定し、表示するトランスポートタイプのチェックボックスを選択できます。

  • 平均。 スループット:ポート別 - 各インタフェースごとの送信および受信されたデータ量。 特定のトランスポートタイプを表示するようにフィルターを設定し、表示するインタフェースのチェックボックスを選択できます。

注意

備考: グラフ内のデータはソケットの観点からのものです。 つまり、LAN内で誰かがファイルをダウンロードした場合、Socketはそれをカト クラウドまたはインターネットから受信（Rx）して、ユーザーに転送（Tx）したと表示します。

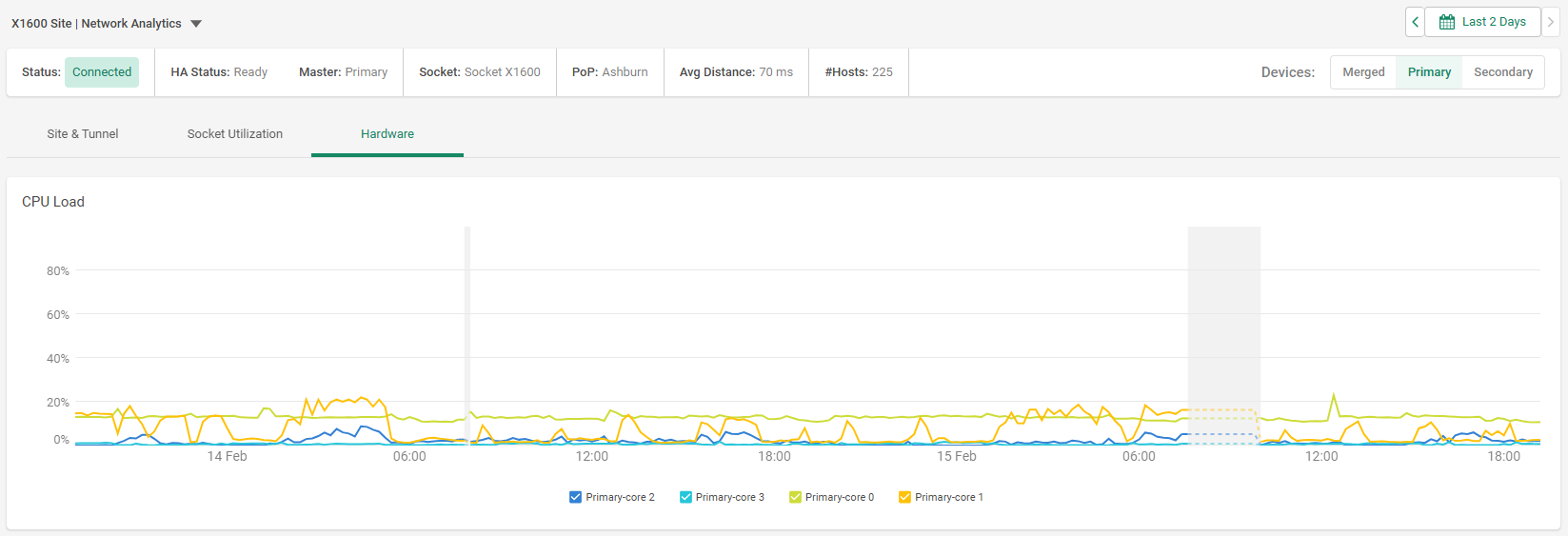

ハードウェアグラフの使用

以下のグラフは、サイトのソケットハードウェアに関連するデータを表示します：

  • CPU負荷 - 定義された期間範囲における各ソケットコアの使用率。 サイトが高可用性（HA）で設定されている場合、プライマリまたはセカンダリソケットの使用量を表示したり、両方のグラフを統合することができます。


    ソケットのCPU使用率が高いときには、トラブルシューティングのためのステップは次の通りです：

    1. ソケットWebUIにアクセスし、HWステータスタブを選択します。

    2. 各コアの現在のCPU使用率を確認します。

    3. ソケットのパフォーマンスに直接影響を与え、パケットロスや高いレイテンシーを引き起こすため、CPU使用率が90％以上の一貫した監視が必要です。

    ネットワークパケットロスと同時に高いCPU使用率が観察される場合：

    1. 高いCPU使用率が発生したときに記録します。

    2. 高い利用率を経験しているコアを特定します。

    3. Catoサポートに問い合わせる。

    ソケットのCPU使用率のトラブルシューティングに関する詳細情報については、ソケットサイトのパフォーマンス問題のトラブルシューティングを参照ください。

    • この機能には、以下の最低ソケットバージョンが必要です：

      • 物理ソケットの場合 - ソケットバージョン 21.1.18975

      • 仮想ソケットの場合 - ソケットバージョン 22

LTEグラフの使用

以下のグラフは、LTE接続からのトラフィックに関連するデータを表示し、サイトアナリティクスページのLTEタブで利用可能です：

注意

このタブは、X1600 LTEソケットに対してのみ利用可能です。

  • セルラーインターフェースのデータ使用量 - LTE接続を通じて送受信されたデータ量。 また、特定のトランスポートタイプをフィルタリングすることもできる「トランスポートを表示」ドロップダウンメニューで選択できます。

  • 平均。 信号強度 - 時間経過に伴うセルラー接続の品質。

  • 平均。 RSRQ - 経時的に受信された基準信号の品質。 平均と一緒に使用されます。 接続の全体的な品質を判断するためのRSRP。

  • 平均。 RSRP - 受信参照信号の強度です。 平均と一緒に使用されます。 接続の全体的な品質を判断するためのRSRQ。

  • 平均。 RSSI - デバイスがアクセスポイントまたはルーターから受信する信号の品質です。

  • 平均。 SINR - セルラーラインにおける信号強度と雑音の比率です。

アプリケーション分析とネットワークアナリティクスの比較

アプリケーション分析ページとネットワークアナリティクスページ（例えば、ネットワーク>サイト一覧）の分析とメトリックには、データの計算方法が異なるため、若干の差異が生じる可能性があります。

  • ネットワークアナリティクスデータ（アカウントメトリックAPIクエリを含む）のために：

    • 上りと下りのバイト数は、カプセル化されたパケット（DTLSヘッダーオーバーヘッドを含む）のために数えられます

    • 指定されたトンネルに関連する全てのフローの上りと下りのデータが一緒に集約されます

  • アプリケーション分析データのために：

    • 上りと下りのバイト数は、非カプセル化パケット（DTLSカプセル化の前）のために数えられます。

    • 上りと下りのデータは、アプリケーションごとに表示されます
