サイトのリアルタイムデータを分析する

この記事では、サイトのトラフィック指標をリアルタイムで監視および分析する方法について説明しています。

概要

サイト監視 > リアルタイム ページは、リアルタイムのサイトのアナリティクスデータを表示します。次の種類のネットワークデータを表示できます：

トランスポート - 各トランスポートのネットワークデータはネットワークアナリティクスウィンドウと同様で、スループット、パケットロス、ジッターなどがあります
QoS - 各帯域幅管理プロファイルのスループットやMOSなど、優先度解析ウィンドウと類似のネットワークデータ

リアルタイムページの表示

サイトのアナリティクスをリアルタイムで表示するには：

ナビゲーションメニューからネットワーク > サイトをクリックし、サイトを選択します。
ナビゲーションメニューからサイト監視 > リアルタイムを選択します。

リアルタイムトランスポート分析

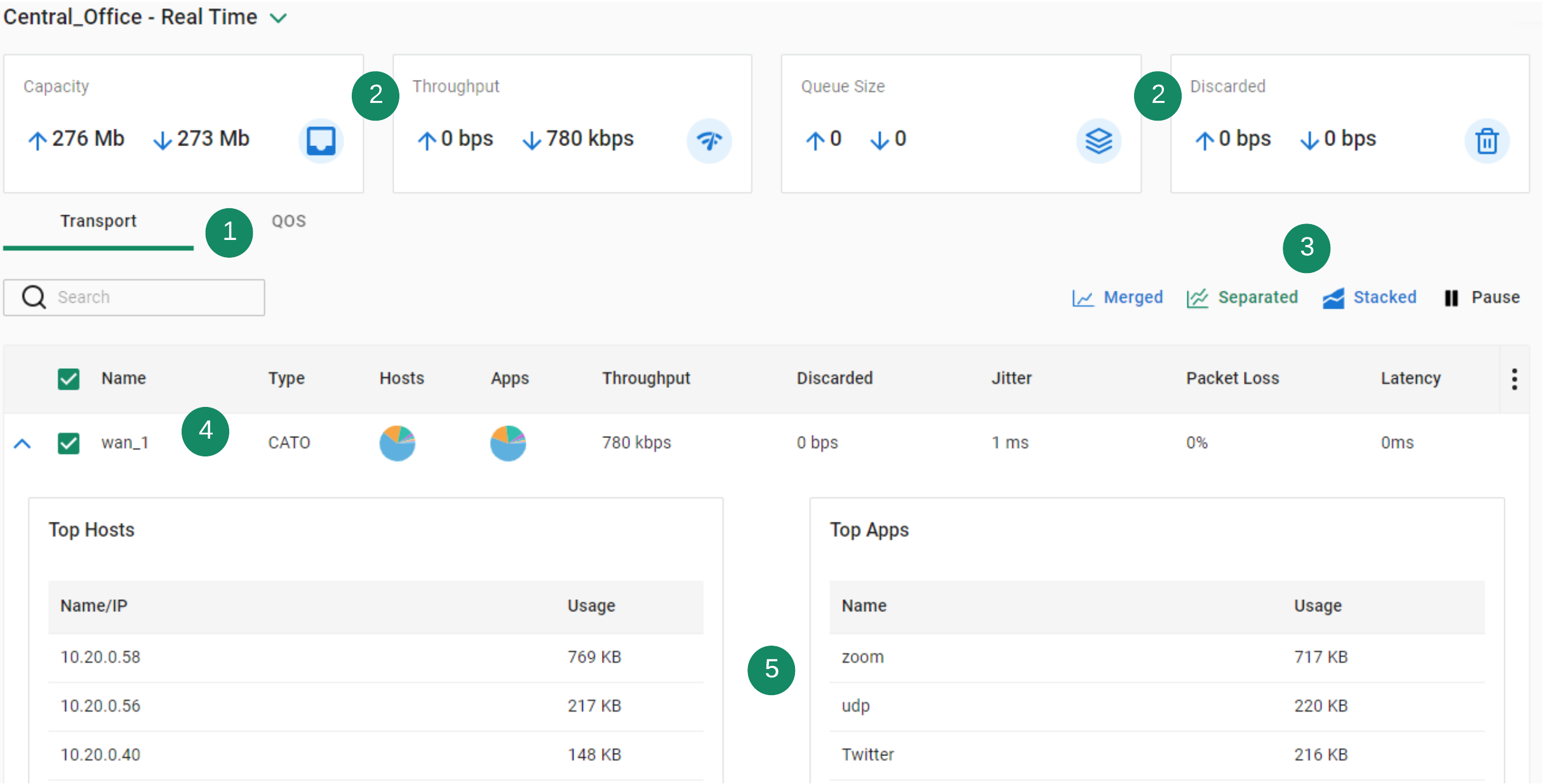

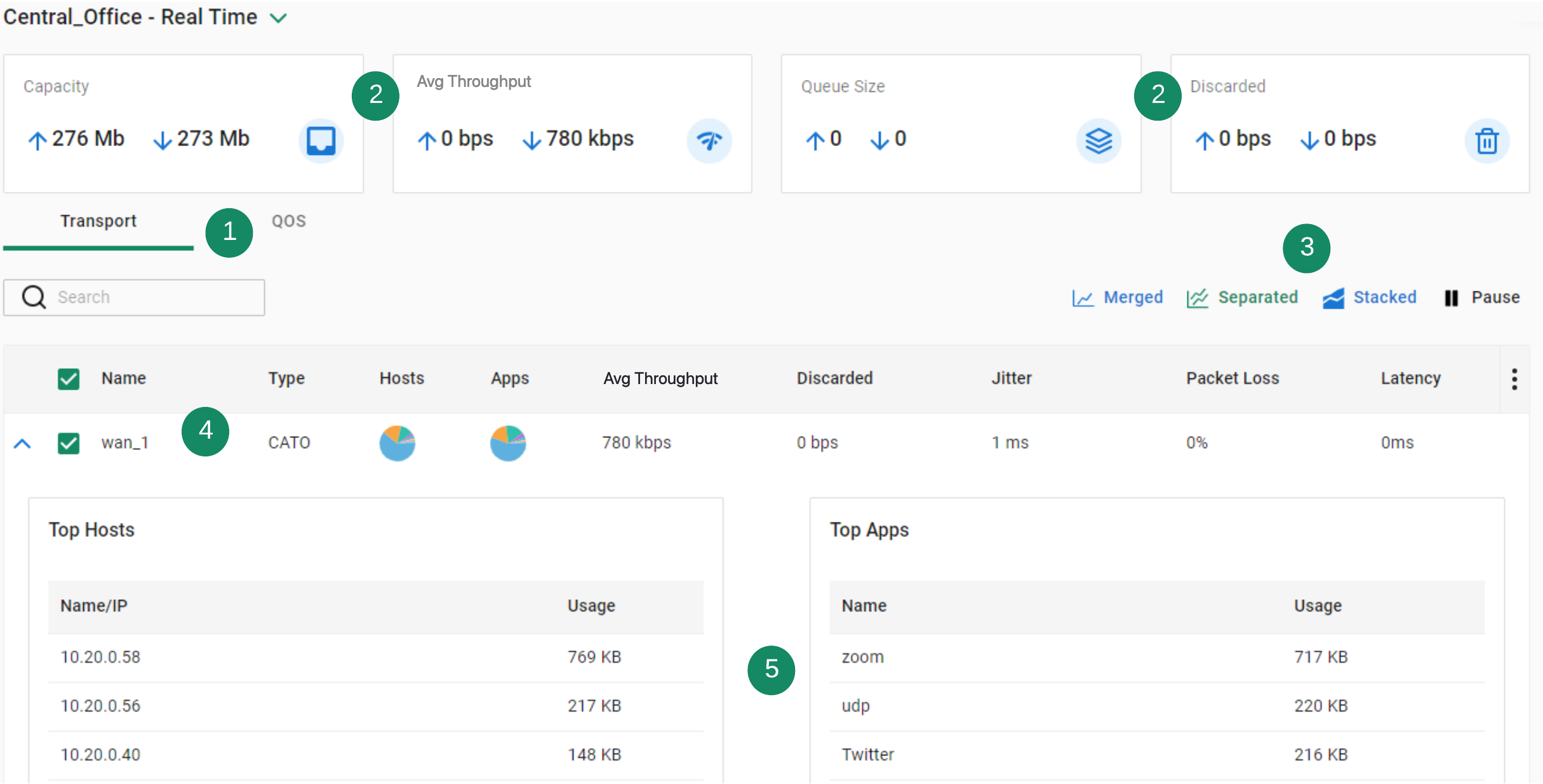

トランスポートセクションは、トランスポートリンクのリアルタイムトップホストとアプリケーションに焦点を当てています。ウィンドウの上半分には各リンクのメトリックが表示され、下半分にはデータが個別のグラフで表示されます。以下の例は、サイトリアルタイムトランスポートページのセクションを説明しています：

アイテム	名称	説明
1	QoSおよびトランスポートタブ	該当するタブをクリックして、リアルタイムのQoSまたはトランスポートデータを表示します。
2	一般指標	容量 - リンク容量のメトリックは、サイトのソケットバージョンに依存します：ソケット v21.x 以上 - カトWANリンク（上り、下り）およびALT WANリンク（上りのみ）の合計容量を示しますソケット v20.x 以下 - カトWANリンク（上り、下り）およびALT WANリンク（上りのみ）の合計容量から、サイトでのカトシステムトラフィック（上り帯域幅のおよそ9%）を差し引いたものですスループット - 現在の総スループット（上り、下り）。キューサイズ - 帯域幅の輻輳によって、QoSエンジンがバッファでキューに入れるトラフィック（上り、下り）。パケットは、QoSエンジンがそれらを送信できるまで（または破棄するまで）保存されます。破棄した - 輻輳により現在QoSエンジンによって破棄されたパケットの数（上り、下り）。
3	トランスポートトラフィックのタイムライングラフ	ビューの1つを選択して、データがグラフに表示される方法を選びます。データフローを一時停止することもできます。
4	トランスポートリンク	各トランスポートリンクのリアルタイムトラフィックデータの概要。
5	トップホストとアプリケーション	各リンクのスループットを含むトップホストとアプリケーションのリスト。

リアルタイムトランスポートグラフ

トランスポートセクションの下半分には、Cato Cloudへの安全なトンネル内のトラフィックに関連するデータの接続性グラフが表示されます：

距離 - トンネル内のサイトとCato Cloud間の往復時間
平均スループット - 各リンクの平均上りと下りスループット（バケットの長さ）
ジッター - データパケット間の時間遅延差（ミリ秒）
破棄した - 輻輳のためにQoSエンジンによって現在破棄されているパケットの数（上り、下り）。
パケットロス - トンネル内の最終区間でのパケット損失率

リアルタイムQoS分析

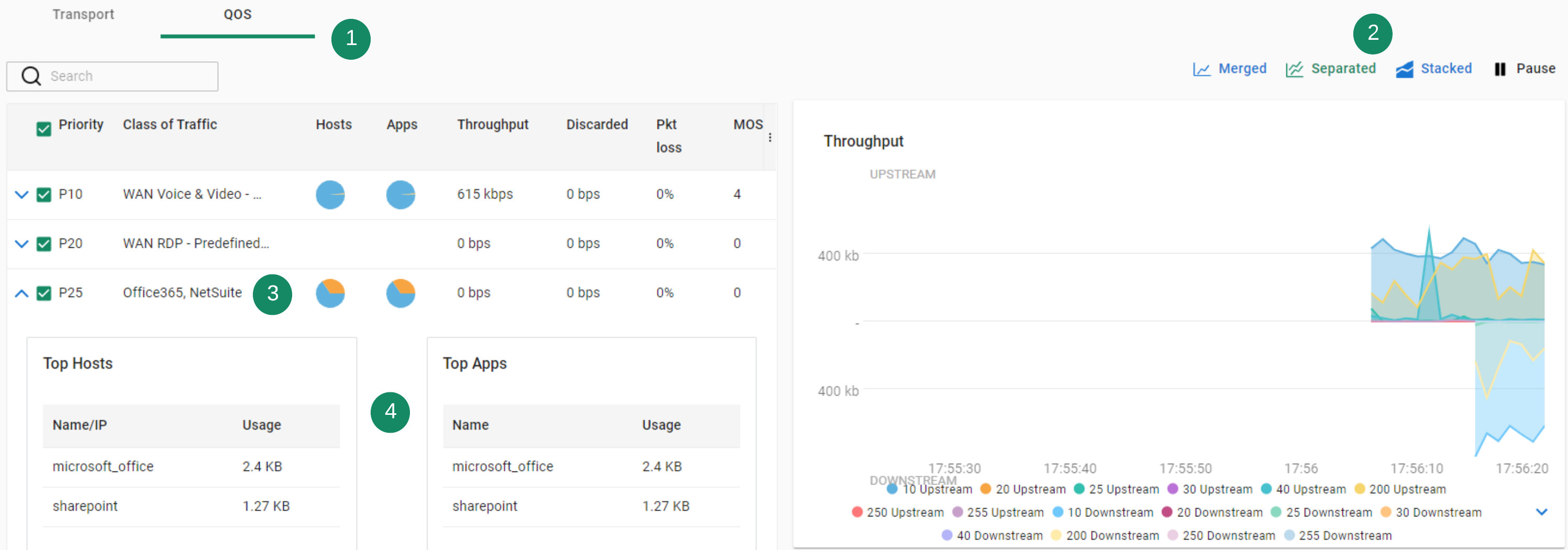

QoSセクションは、QoS帯域管理プロファイルのリアルタイムトップホストとアプリケーションに焦点を当てています。以下の例は、サイトリアルタイムQoSウィンドウのセクションを説明します：

アイテム	名前	説明
1	QoSとトランスポートタブ	関連するタブをクリックして、リアルタイムのQoSまたはトランスポートデータを表示します。
2	トランスポートトラフィックのタイムライングラフ	ビューの1つを選択して、データがグラフに表示される方法を選びます。データフローを一時停止することもできます。
3	帯域管理プロファイル	各帯域管理プロファイルのリアルタイムトラフィックデータの概要。このセクションでは次のメトリックも表示されます：パケロス - 最終区間ISPリンクのパケットロス
4	トップホストとトップアプリケーション	プロフィールのためのスループットを持つ上位のホストとアプリケーションのリスト。
