プライオリティアナライザーウィンドウでは、QoSおよびPolicy Based Routing（PBR）データを分析でき、サイトのネットワーク帯域幅がどのように使用されルーテッドされているかをよりよく理解することができます。 分析に基づいて、帯域管理プロファイルおよびPBR構成に変更を加えることができます。
適用される場合、データは各個別のWANリンクごとに表示されます。
サイトのQoSとトラフィック優先度の分析を表示するには：
-
ナビゲーションメニューから ネットワーク > サイト をクリックし、サイトを選択します。
-
ナビゲーションメニューから、サイト監視 > プライオリティアナライザー をクリックします。
-
特定のトラフィックのクラスをフィルターするには、検索 に文字列を入力します。
プライオリティアナライザーウィンドウが更新され、検索文字列と一致する優先度のみが表示されます。

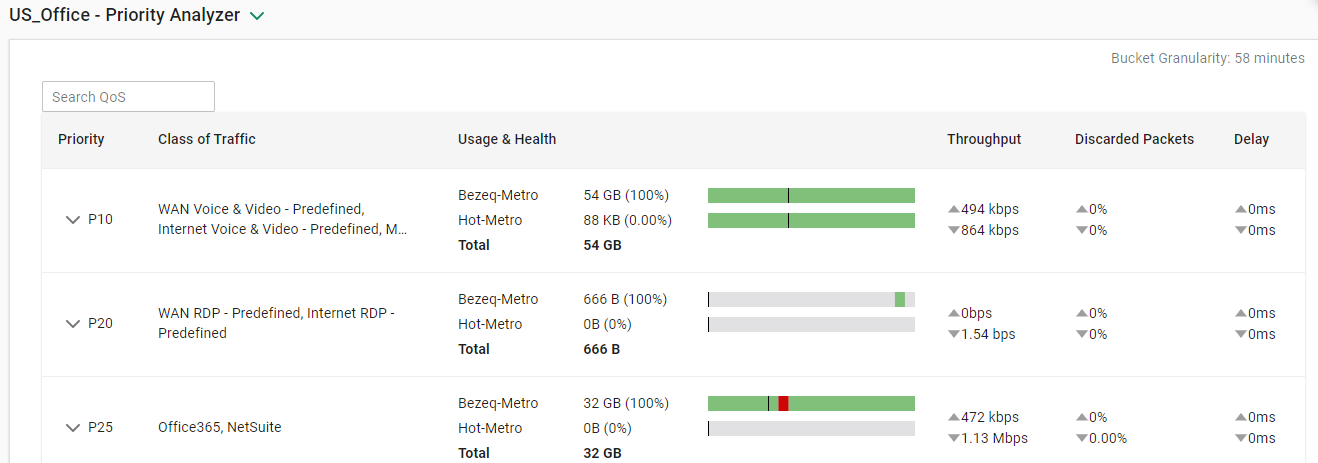

この例と続くテーブルは、帯域管理プロファイルのプライオリティアナライザー内のフィールドを説明します：
|
名前 |
説明 |
|---|---|
|
バケットの粒度 |
各バケットに表される時間の量 |
|
優先度 |
ネットワーク > 帯域管理からの帯域管理プロファイル |
|
使用環境 |
この帯域管理プロファイルが使用されているネットワークルールの名前 |
|
使用状況 & 健全性 |
|
|
スループット |
時間枠の平均スループット（上りと下り） |
|
破棄されたパケット |
QoSエンジンによって破棄されたパケットの平均割合（上りと下り） |
|
遅延 |
QoSエンジンによって引き起こされた平均トラフィック遅延（上りと下り） |
特定の帯域管理プロファイルに対して行を拡大し、そのプロファイルのトラフィックデータを表示できます。
帯域管理プロファイルを掘り下げるには：
-
ナビゲーションメニューから、ネットワーク > サイト をクリックし、サイトを選択します。
-
ナビゲーションメニューから、「サイト監視」>「プライオリティアナライザー」をクリックします
-
プライオリティアナライザー画面で、帯域管理プロファイルの展開ボタン
をクリックすると、行が展開されます。
-
バケット期間のデータを表示するには、グラフのいずれかにマウスを合わせます。
-
QoSグラフを非表示にするには、帯域管理プロファイルの隠すボタン
をクリックし、行を閉じます。
次の例は、プロファイルの追加トラフィックデータを示しています：

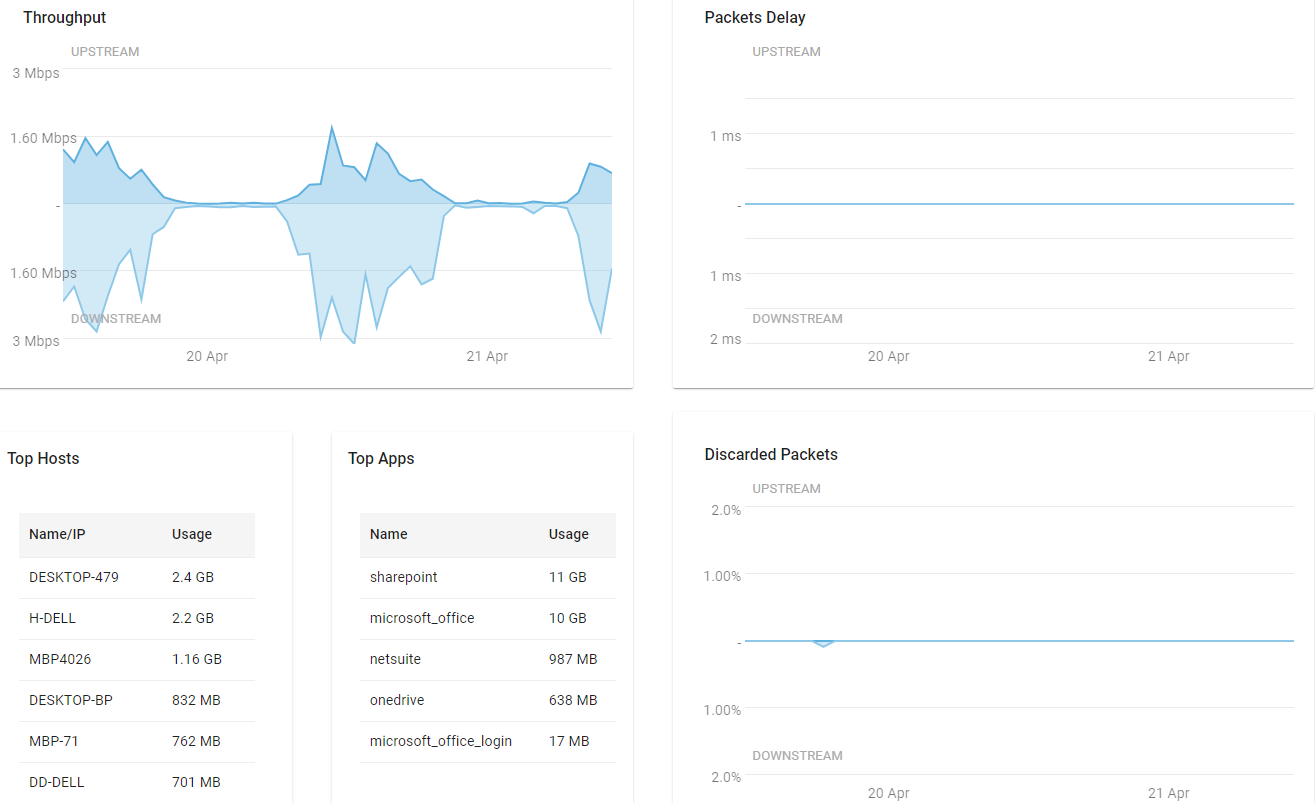

グラフ上にマウスを移動してバケットを選択します。 次のウィンドウとグラフは、バケットのトラフィックデータを示しています：
-
概要 - （スクリーンショットに表示されていない）スループット、破棄されたパケット、パケット遅延
-
スループット - スループットデータを示すグラフ
-
パケット遅延 - ミリ秒単位でパケット遅延を示すグラフ
-
トップホストは、このプロファイルで最も使用されている特定のホストを示します
-
トップアプリケーションは、このプロファイルで最も使用されている特定のアプリケーションを示します
-
破棄されたパケット - 破棄されたパケットの数を示すグラフ
注意
注意: プライオリティアナライザー ウィンドウのグラフは、各QoSプロファイルの破棄されたパケットを表示します。 しかし、メトリック ウィンドウのグラフは、サイト全体の集計された破棄されたパケットを表示します。 サイトの破棄されたパケットが0.1%未満の場合、メトリック ウィンドウには0.0%破棄されたパケットが表示されます。 したがって、プライオリティアナライザー ウィンドウで破棄されたパケットが表示されることがありますが、メトリック ウィンドウには0.0%破棄されたパケットが表示されます。
