この記事では、ソケットの設定を構成し、状態を監視するためにソケットページを使用する方法を説明します。
ソケットページには、各ソケットのポートとその状態の詳細な概要が含まれています。 リンク設定はサイト作成の一部として構成されており、設定を編集し、ソケットの追加リンクを有効化できます。
サイト用のソケットをインストールする前に、ソケットのアップグレードに関する接続性要件が満たされていることを確認してください。
各ソケットモデルごとのソケットのスループットと容量情報はソケットデータシートで利用可能です。詳細情報についてはCato ソケットデプロイメントガイドおよびデータシートを参照してください。
ソケット概要は各ポートの状態を次のように表示します：
-
Cato 宛先タイプで構成されたポートの場合
-
緑 - ケーブルが接続されており、ポートがCatoに接続されています
-
黄 - ケーブルが接続されており、ポートがCatoから切断されています（Catoクラウドへのトンネルなし）
-
赤 - ケーブルが接続されていない、ポートがダウンしています
-
-
その他の宛先タイプで構成されたポートの場合
-
緑 - ケーブルが接続されており、ポートがアップしています
-
赤 - ケーブルが接続されていない、ポートがダウンしています
-
グレー - ポートが無効になっています
-

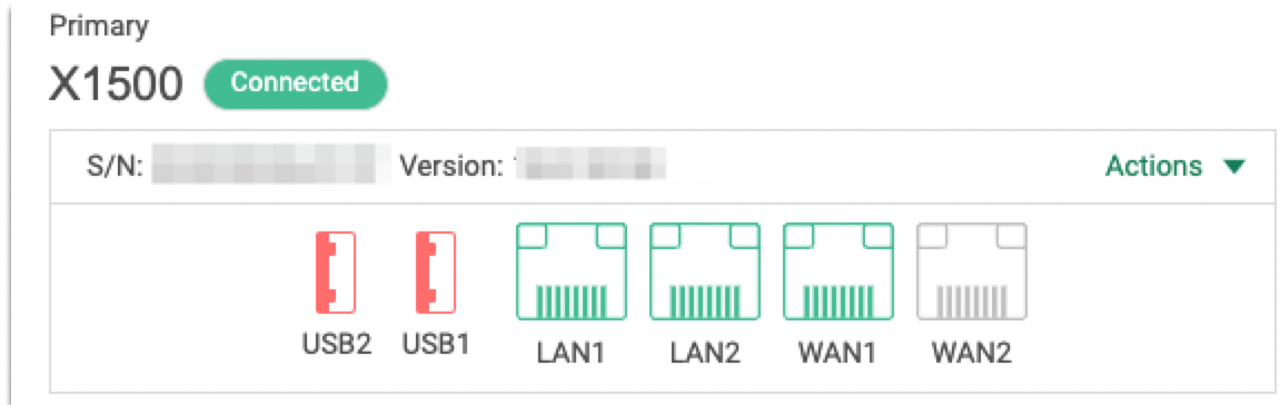

これらはX1500ソケットのデフォルト設定です：
-
USB2 - 無効
-
USB1 - 無効
-
LAN1 / ポート 1 - LANとして有効（変更不可）
-
LAN2 / ポート 2 - 無効
LAN2 / ポート2リンクは、WAN宛先として使用できます。詳細情報はソケットポートの交換をご覧ください
-
WAN1 / ポート3 (WAN) - Cato (プライマリ)として有効 (変更不可)
-
WAN2 / ポート4 - 無効またはCatoとして有効、新しいサイトを追加する際にWAN2の有効化/使用オプションを選択したかどうかに依存します

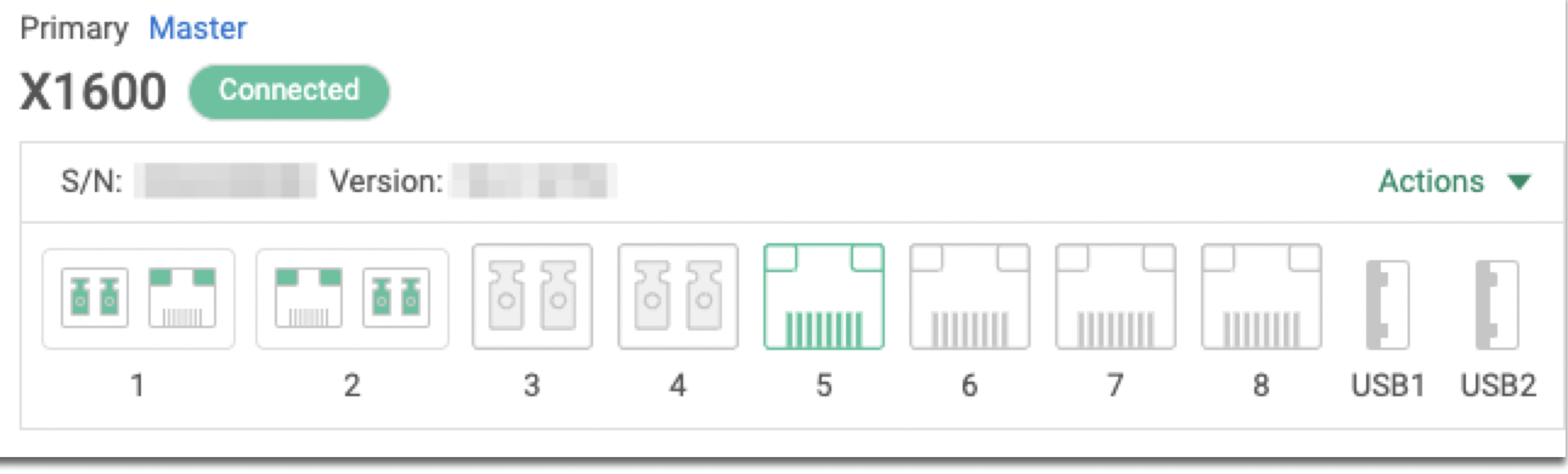

これらはX1600ソケットのデフォルト設定です：
-
ポート1 – WAN 1として有効
-
ポート2 – 無効またはWAN 2として有効、新しいサイトを追加する際にWAN2の有効化/使用オプションを選択したかどうかに依存します
-
ポート5 – LAN1として有効
-
他のポートはデフォルトで無効です

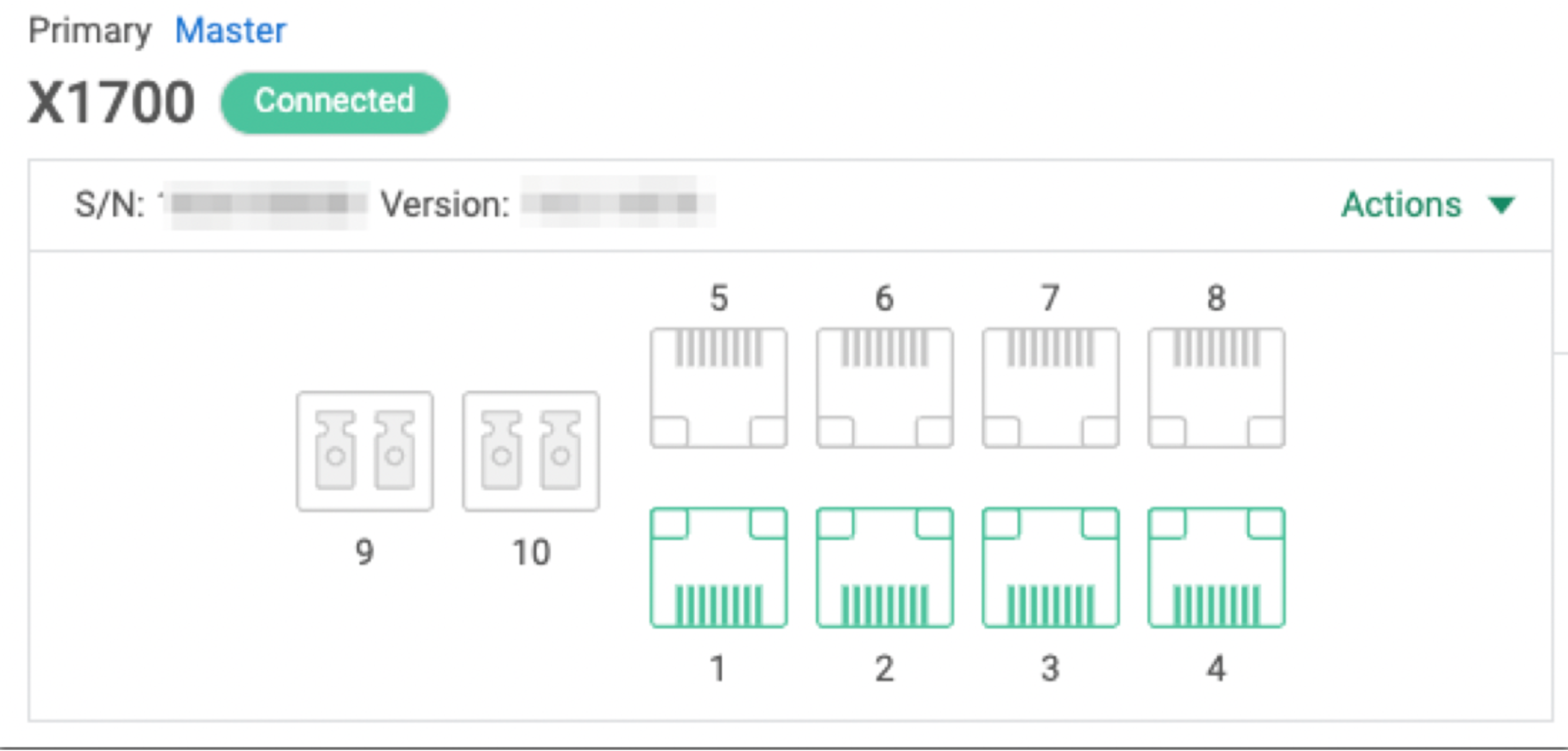

これらはX1700ソケットのデフォルト設定です：
-
ポート1 - WAN 1として有効
-
ポート2 - 無効またはWAN 2として有効、サイト追加ウィンドウでWAN2の有効化/使用オプションを選択したかどうかに依存します
-
ポート3 - LAN1として有効
-
残りのポートはデフォルトで無効です

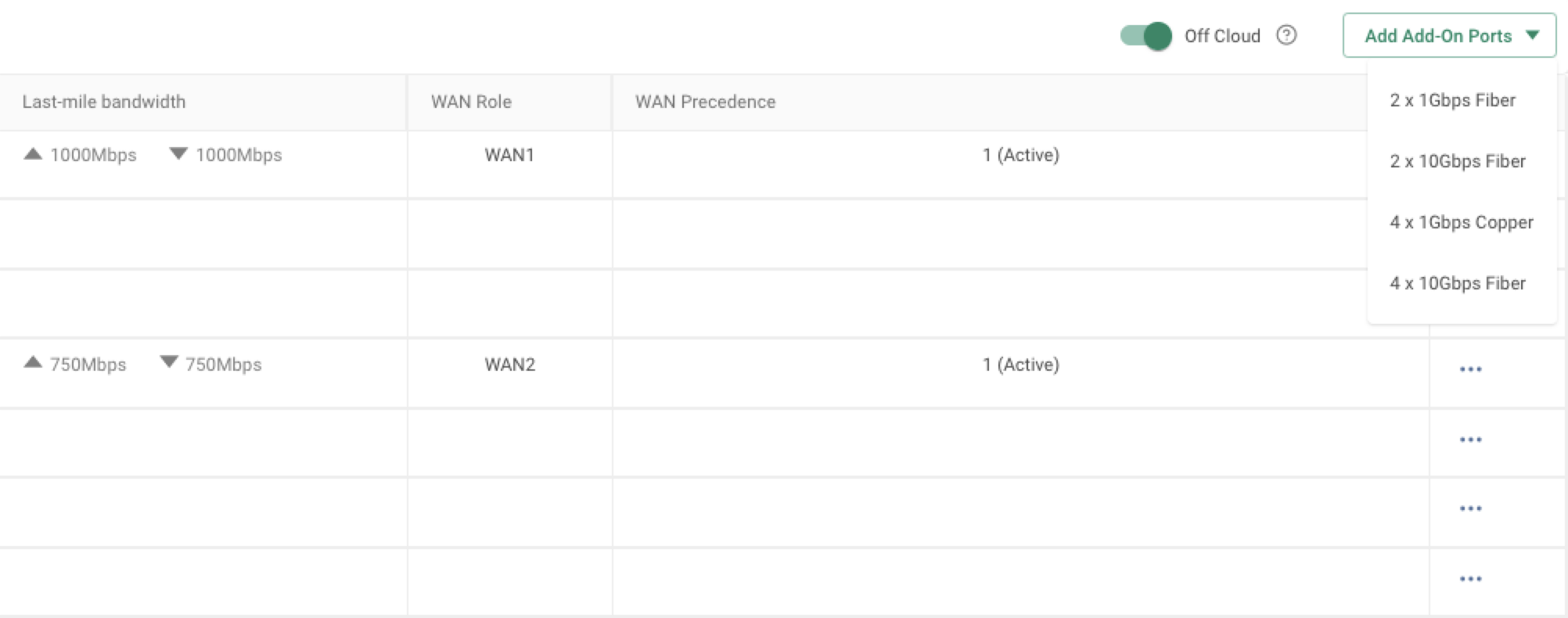

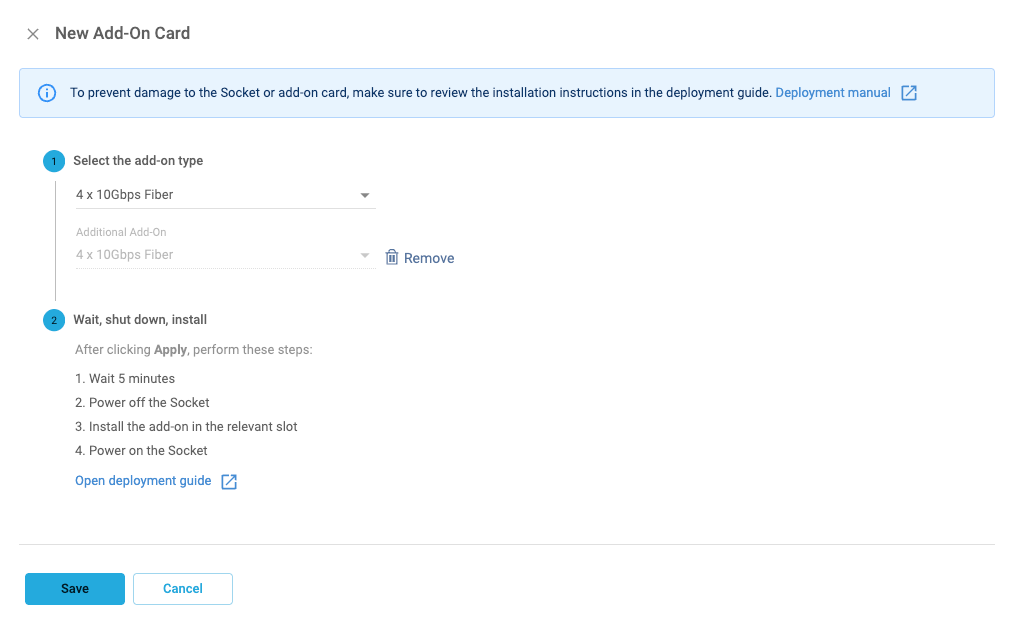

X1700ソケットには、ソケット拡張スロットに挿入される追加のネットワークインターフェースを備えたハードウェアカードであるアドオンが含まれる場合があります。 その他のインターフェース同様、これらのアドオンインターフェースを設定してください。
-
アドオンは通常、Cato Networksによって事前注文およびインストールされます
-
拡張スロットにアドオンを挿入する前に、ソケットの電源を切り、電源を切断します
-
X1700ソケットにはアドオンカードを1枚しかインストールできません

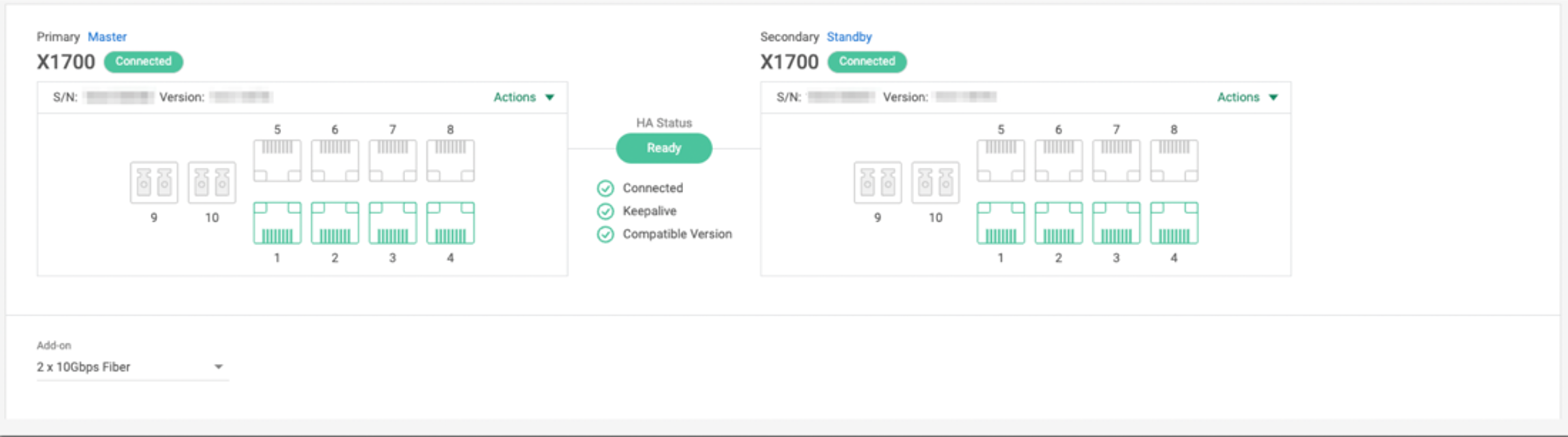

アドオン オプションのデフォルト設定は なし です。 Cato管理アプリケーションで設定されたアドオンと実際のハードウェアが一致しない場合、アドオンインタフェースは物理的に切断されたものとして扱われます。
詳細情報は、X1700ソケット展開ガイド を参照してください。
ソケットWebUIを開くには、アクション ドロップダウンメニューから、 ソケットに接続 を選択します。 ソケットWebUIは新しいブラウザタブで開き、自動的にログインします。 詳細情報は、ソケットWebUIへのアクセスを参照してください。
このセクションでは、Catoクラウドに接続するリンクおよびMPLS代替WANリンクの設定を構成する方法を説明します。 また、Catoクラウドに対する複数のリンクを持つサイトのフェールオーバーおよびフェールバック設定を構成する方法についても説明します。
デフォルトでは、ソケットサイトはWANリカバリのために有効になっています。詳細情報については、WANリカバリによるソケットサイトのレジリエンシーをご覧ください。
ソケットインタフェースの宛先設定を使用して、ソケットがトラフィックを送信する場所を定義します。 These are the destination options:
-
LAN - サイトの内部ネットワーク
-
代替WAN (レイヤー2) - 同一サブネット内のソケットサイトとのMPLSネットワーク
-
無効 - このインターフェースはトラフィックを送受信しません
-
代替WAN - 異なるサブネット上のソケットサイトを含むMPLSネットワーク
-
Cato - このインターフェースはCatoクラウドに接続します
これらのインターフェースの宛先は変更できません: LAN1 (LAN) および WAN1 (Cato)。
To configure the destination for a Socket interface:
-
ナビゲーションメニューから ネットワーク > サイト を選択し、サイトを選択します。
-
ナビゲーションメニューから、サイト設定 > ソケットを選択します。
-

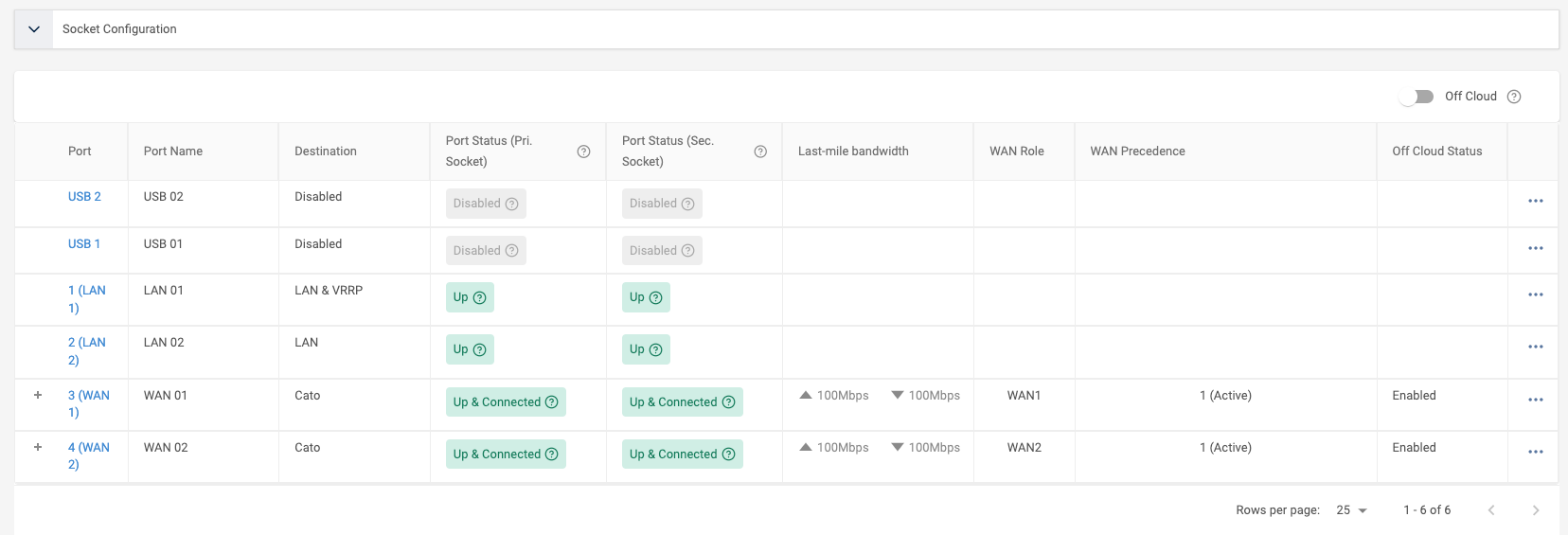

テーブルから、インタフェースをクリックします。
ソケットのインタフェースの編集パネルが開きます。
-
Cato管理画面において、インターフェースを識別する名称を入力します。
-
宛先 ドロップダウンメニューから、このインタフェースの宛先を選択します。
-
保存をクリックしてください。 新しい宛先がこのインタフェースの行に追加されます。
-
保存をクリックしてください。
サイトをカトクラウドに接続するリンク設定を構成します。 このセクションはカト宛先を使用するリンク用です。
インタフェースWAN役割
ネットワークルールに基づいてネットワークトラフィックのトランスポートを優先するためにネットワークルールを使用できます。 例えば、WAN 1役割をプライマリインタフェース、WAN 2役割をセカンダリのネットワークルールとして定義できます。
すべてのカト宛先にはWAN役割を定義する必要があり、同じWAN役割を複数のインタフェースに使用することはできません。
インタフェースの優先度
フェイルオーバーおよびフォールバック設定で使用されるリンクの優先度は、これらのリンクが使用される順位を決定します。 優先度1インタフェースはデフォルトでアクティブであり、より高い優先度で接続性やパフォーマンスの問題がある場合、ソケットはその他の優先度をアクティブにします。
カトライセンスの条件に従ってサイトの帯域幅を設定します。
カトクラウドリンクの設定を構成するには：
-
ナビゲーションメニューから ネットワーク > サイト を選択し、サイトを選択します。
-
ナビゲーションメニューから、サイト設定 > ソケットを選択します。
-
テーブルから、インタフェースをクリックします。
ソケットのインタフェースの編集パネルが開きます。
-
ネットワークルールの要件に基づいて、このインタフェースのWAN役割を選択します。
-
インタフェースの優先度を選択します。
-
サイトのすべてのトラフィックの最大帯域幅設定を構成します。
注意
注意: あなたのISPリンクの実際の接続速度より高い上りまたは下り値を入力した場合、カトクラウドのQoSエンジンはトラフィックを管理できません。
-
適用をクリックします。 ソケットのインタフェースの編集パネルが閉じます。
-
保存をクリックしてください。
アルタナティブWANおよびアルタナティブWAN (レイヤー-2)MPLSトラフィック宛先のWANインタフェースの設定を行います。 一般に、プライベートIPアドレスとインタフェースはMPLSプロバイダへの直接接続に使用されます。
代替WANリンクの設定をするには：
-
ナビゲーションメニューから ネットワーク > サイト を選択し、サイトを選択します。
-
ナビゲーションメニューから、サイト設定 > ソケットを選択します。
-
テーブルからインタフェースをクリックします。
ソケットのインタフェースの編集パネルが開きます。
-
宛先が代替WANおよび代替WAN (レイヤー-2)であることを確認します。
-
サイトにおけるすべてのトラフィックのための最大帯域幅設定を構成します。
注意
注意: もし上りまたは下りの値がISPリンクの実際の接続速度よりも大きい場合、Cato Cloud QoSエンジンはトラフィックを管理できません。
-
プライベートまたはパブリックアルタナティブWANネットワークのこれらの設定を構成します。
-
インタフェースのIP - トラフィック用のソケットインタフェースのIPアドレス
-
ゲートウェイ - 代替WANゲートウェイ（例：MPLSファイアウォールやルーター）のIPアドレス
-
ネットワーク - LANのためのIP範囲（CIDRを含む）
-
ID (VLAN) - インタフェースのためにVLANタグを入力します
-
-
適用をクリックします。 ソケットのインタフェースの編集パネルが閉じます。
-
保存をクリックしてください。
