この記事は、vmware ESXiを実行するデータセンタまたはユニバーサルCPE（uCPE）のためのvSocketの展開方法を説明しています。
VMware ESX vSocketを作成してCato クラウドに接続するための前提条件は以下の通りです。
-
Cato ネットワークのリポジトリからESX vSocket用のOVAイメージをダウンロードしてください
-
vSocket上のWAN1インターフェースのインターネット接続
-
vSocket上のWAN1インターフェースにパブリックDNSサービスが利用可能である必要があります
-
vSocketには4つのネットワークインターフェース(NIC)のみを接続してください。 4つ以上のNICを接続すると、vSocketに問題を引き起こす可能性があります
Cato 管理アプリケーションで、新しいESX vSocketのサイトを作成します。
サイトを作成すると、Cato 管理アプリケーションが一意のシリアル番号(S/N)を割り当てます。 シリアル番号をテキストファイルにコピーして貼り付けることをお勧めします。
ESX VMを作成するときに、このシリアル番号（ダッシュを含む）をvSphereのテンプレートをカスタマイズウィンドウに入力する必要があります。
ESX vSocketサイトを作成するには：
-
Cato 管理アプリケーションのナビゲーションメニューから、ネットワーク > サイトをクリックします。
-

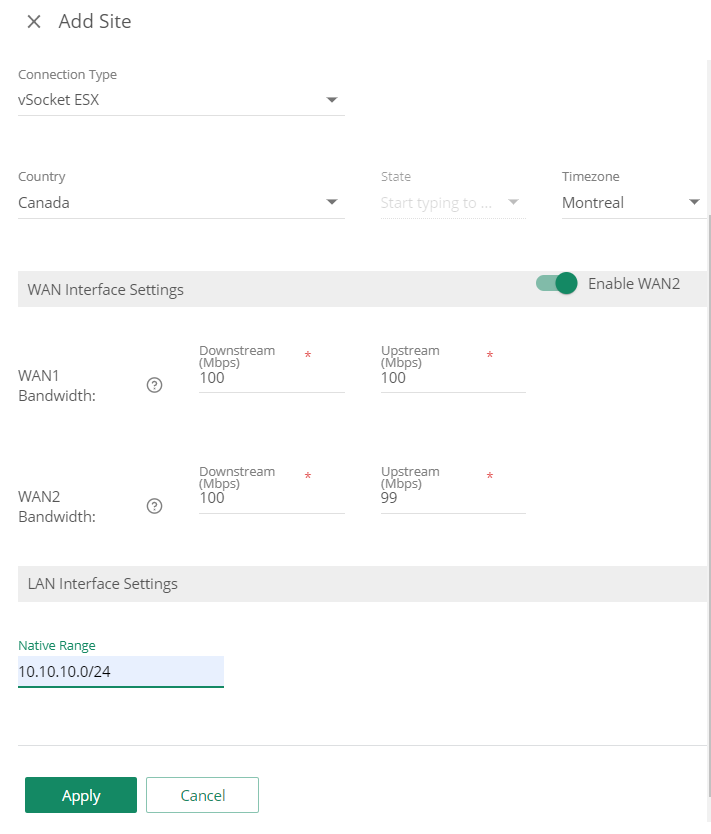

新規作成をクリックします。 サイトを追加パネルが開きます。
-
サイトの一般設定を設定します。
-
サイトの名前を入力します。
-
サイトタイプを選択します。 このオプションは、接続構成ウィンドウでサイトに使用されるアイコンを決定します。
-
接続タイプとしてvSocket ESXを選択します。
-
国、州、およびタイムゾーンを設定してメンテナンスウィンドウの時間枠を設定します。
-
-
回線事業者の帯域幅に従って、下りおよび上りの帯域幅を含むWANインタフェースの設定を設定します。
-
ESXサイト用のネイティブレンジアドレスを使用してLANインタフェースの設定を構成します。 これはESXのLAN1サブネットIP範囲と同じである必要があります。
-
適用をクリックします。 サイトがサイトリストに追加されます。
-
vSocket設定スクリプト用にvSocketのシリアル番号をコピーして保存します。
ESX OVAファイルをデプロイする際に、このシリアル番号を入力する必要があります。
-
ナビゲーションメニューから、サイト設定 > ソケットをクリックします。 シリアル番号(S/N)をコピーして保存します。
-
-
ESXi vSocketをデプロイする場合、最初にVMを作成してからOVAファイルを添付するのではなく、vSphereでOVAファイルから直接VMを作成することをお勧めします。 OVAファイルから直接デプロイすることで、必要なハードウェア設定がすべて正しく適用され、ハードウェア互換性の問題を回避するのに役立ちます。
すでにデプロイしていてメモリを追加する必要がある場合は、vSocketの再デプロイをせずに追加できます。
-
vSphereとVMリソースの両方のvSocket VM最小要件を、以下の場所で文書化された通り満たすことを確認してください。
vSphereで、CatoのOVAテンプレートに基づいてvSocket用の新規VMをデプロイします。 ESX vSocketのパフォーマンスは、ESXiホストのハードウェア構成に依存します。
VM vSocketの最低要件は次のとおりです。
-
vSphereの要件：
-
ESXの最小バージョン - ESXi 6.7
-
イメージフォーマット - OVA
-
-
必要なVMリソース：
-
2 vCPUs
-
4 GB RAM
-
少なくとも7 GBのHDD
-
vSocketテンプレートをvSphereのVMにデプロイし、vSocketインタフェースの設定を構成します。
vSocketをVMにデプロイするには：
-
ESXホストまたはフォルダを右クリックし、OVFテンプレートのデプロイを選択します。
-
OVFテンプレートウィンドウを選択内で、ローカルファイルを選択し、ファイルを選択をクリックします。
-
vSocketイメージを含むOVAファイルを選択します。 次へをクリックします。
-
名前とフォルダを選択ウィンドウで、VMの名前を入力し、ロケーションを選択します。 次へをクリックします。
-
コンピュートリソースを選択ウィンドウで、VMのホストを選択します。 次へをクリックします。
vSphereはOVFテンプレートの設定を検証します。
-
詳細をレビューウィンドウで、次へをクリックします。
-
ストレージを選択ウィンドウで、仮想ディスクを選択します。 次へをクリックします。
-
ネットワークの選択 ウィンドウで、次のソケット送信元ネットワークに従って各宛先ネットワークを構成します。
-
WAN1インターフェース
-
WAN2インターフェース
-
LAN1インターフェース
-
LAN2管理インターフェース
次へをクリックします。
-
-
テンプレートのカスタマイズ ウィンドウで、Cato管理アプリケーションのvSocketサイトのシリアル番号を入力してください。
正確なシリアル番号（ダッシュを含む）を入力する必要があります。
-
次へをクリックします。
-
完了の準備 ウィンドウで、完了をクリックします。 vSphereがvSocket VMを展開します。
-
必要に応じて、設定を編集をクリックし、VMのリソースとネットワークを変更します。
Cato管理アプリケーションはvSocketを自動的に検出し、シリアル番号を使用してCato管理画面のサイトに接続します。 vSocketを登録するには、WAN1インターフェースがインターネット接続可能であり、CatoクラウドおよびCato管理画面に到達できるようにパブリックDNSへのアクセスが必要です。
接続されたルーターがDHCPを使用してvSocket WAN1インターフェースに動的IPを提供する場合、vSocketは自動的にCatoクラウドへの登録を開始できます。 DHCPが利用できない場合は、ソケットWebUIを使用してWAN1インターフェースのIPアドレスを手動で設定する必要があります（下記参照、WAN1インターフェースの静的IPアドレスを設定する）。
デフォルトで、WAN2インターフェースは無効化されており、vSocketはCato管理画面への登録にはWAN1インターフェースのみを使用します。
WAN1インターフェースに動的IPアドレスを割り当てられない場合、ソケットWebUIを使用してWAN1に静的IPアドレスを割り当てます。
vSocket LAN2インターフェースと同じネットワーク上にあるVMを使用して、ソケットWebUIに接続できます。 vSocket LAN2インターフェースの事前設定された静的IPアドレスは169.254.100.1です。 VMのOSから、vSocket LAN2インターフェースと同じネットワークに接続されているインターフェースに、169.254.0.0/16ネットワークから静的IPアドレスを設定します。
WindowsベースのOSを持つVMの場合、DHCPサービスが利用可能でないとき、ネットワークインターフェースは169.254.0.0/16範囲（APIPA）で自動的にIPアドレスを生成します。 このWindows VMを使用して、インタフェースに静的IPアドレスを設定せずにソケットWebUIに接続できます。
LAN2の事前設定されたIPアドレスを使用してソケットWebUIに接続するには：
-
vSocketと同じサブネットにある別のVMに接続します。
-
非WindowsのVMの場合、169.254.0.0/16範囲のインターフェースに対して手動のIPアドレスを設定します。 例えば、169.254.100.100でサブネットマスク255.255.0.0。
-
Webブラウザを開いてソケットWebUIに接続し、
https://169.254.100.1を入力します。 -
これらの認証情報でソケットWebUIにログインします：
-
ユーザ名: admin
-
パスワード: admin
-
-
ネットワーク設定タブで、WAN1インターフェースに静的IPアドレスを設定します。
-
設定を保存します。 vSocketがCato クラウドへの登録を開始します。
LAN2ネットワーク上で利用可能なDHCPサーバーからインタフェースがIPアドレスを受信できる場合、そのIPアドレスを使用してソケットWebUIに接続できます。
