BGP 요약 경로 작업

이 문서에서는 BGP 요약 경로와 소켓, IPsec, 및 클라우드 상호 연결 사이트에 대한 설정을 설명합니다.

개요

BGP 요약 경로는 BGP 라우팅 테이블의 크기를 줄이고 네트워크 확장성을 향상시킵니다. 이는 일반적으로 자율 시스템 간의 라우팅 정보 교환을 간소화하기 위해 사용됩니다． 여러 개의 고유 경로 대신 요약 경로를 광고함으로써, BGP 피어는 포워딩 결정을 단순화하고 라우트 조회에 필요한 계산 자원을 최소화할 수 있습니다. 요약 경로는 대량의 라우팅 정보 교환을 줄임으로써 BGP 동기화를 향상시킬 수 있습니다.

선택적으로 BGP 커뮤니티를 요약 경로에 추가하여 포함된 경로에 대한 특정 라우팅 정책을 작성할 수 있습니다．

BGP 요약 경로 사용 전제조건

Socket 사이트의 경우, BGP 요약 경로는 Sockets v19.x 이상에서 지원됩니다
BGP 요약 경로의 CIDR 범위는 /8에서 /30 사이여야 합니다

BGP 요약 경로 이해하기

BGP 요약 경로는 네트워크에서 광고되는 BGP 항목 수를 최소화하여 BGP 오버헤드와 라우팅 테이블 크기를 줄이는 데 도움을 줍니다． 소켓 또는 PoP의 라우팅 테이블에 더 구체적인 경로 중 하나라도 존재하는 한 요약 경로가 광고됩니다. 이 조건이 충족되지 않으면, 요약 경로는 철회됩니다．

아래 예는 BGP 경로 요약을 사용하였을 때와 사용하지 않았을 때 사이트 간의 차이를 보여줍니다．

요약 경로 없이: 소켓이 BGP를 통해 이웃에게 경로 접두사를 광고할 때, 모든 경로 광고 - 즉, 다섯 개의 고유한 경로 접두사가 광고됩니다．

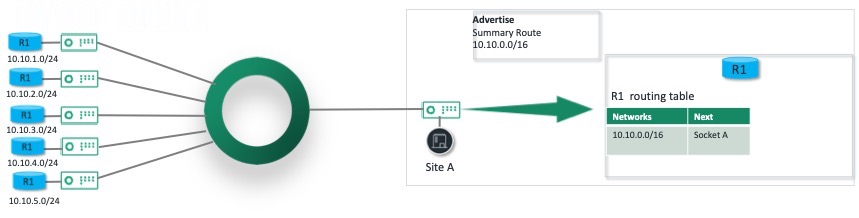

요약 경로 포함: 소켓은 BGP를 통해 이웃에게 단일 요약 경로를 광고합니다． 요약 경로는 모든 다섯 개의 고유 경로를 집계하여 단일 경로 접두사로 광고합니다.

BGP 요약 경로 사용 사례

수신된 BGP 경로의 하드코딩된 제한 극복하기 - 일부 클라우드 제공 업체들은 수신할 수 있는 경로 접두사의 수에 제한을 두고 있습니다． AWS, Microsoft Azure 및 기타 클라우드 제공 업체들은 자신들의 환경에서 경로 접두사의 수를 제한합니다． 예를 들어, Azure 제한은 최대 1000개의 경로만 수신하는 것입니다. BGP 요약 경로를 사용하여 광고된 경로 접두사의 총량을 최소화함으로써 이러한 제한을 극복할 수 있습니다．
네트워크 BGP 라우팅 간소화 - 많은 경로가 대규모 네트워크에서 광고될 때, BGP 요약 경로는 BGP 오버헤드를 줄일 수 있습니다． 다수의 고유 경로 접두사 광고를 요약 경로로 대체하면 계정의 라우트를 간소화하여 BGP 트래픽을 더 나은 관리 및 모니터링 할 수 있습니다．

BGP 요약 경로 구성

기존 BGP 피어에 대해 BGP 요약 경로를 구성하거나 새로운 BGP 피어를 생성합니다．

이 섹션에서는 기존 BGP 이웃을 편집하고 요약 경로를 추가하는 방법을 설명합니다． 새 BGP 이웃을 만드는 방법에 대한 자세한 내용은 BGP 이웃 정의를 참조하십시오.

다음은 BGP 요약 경로의 한계입니다. 최대 구성할 수 있는 것은:

BGP 피어당 256개의 요약 경로
요약 경로당 5개의 커뮤니티

참고

참고: BGP 광고 구성(예: BGP 요약 경로)을 수정하면 하드 BGP 피어 재설정이 발생하여 최종 사용자 경험에 영향을 미칠 수 있습니다.

BGP 요약 경로 광고

BGP 요약 경로만 광고하는 구성(요약 경로가 BGP 이웃에 대한 유일한 옵션 선택인 경우)에 대해 Cato SDP 사용자 범위는 기본적으로 광고되지 않습니다. 기본 Cato 시스템 IP 범위 10.254.254.0/24 (또는 사용자 정의 시스템 범위)도 광고됩니다.

수동으로 BGP 이웃을 구성하여 이 IP 범위를 요약 경로로 포함할 수 있습니다:

SDP 사용자 IP 범위: 10.41.0.0/16 (또는 사용자 정의 SDP 사용자 범위)

BGP 이웃에 대해 요약 경로를 구성하려면：

네비게이션 메뉴에서 네트워크 > 사이트를 클릭하고 사이트를 선택합니다．
네비게이션 메뉴에서 사이트 설정 > BGP를 클릭합니다．
새로 만들기를 클릭하여 새로운 BGP 피어를 생성하거나 기존의 피어를 편집합니다． BGP 이웃 편집 패널이 열립니다．

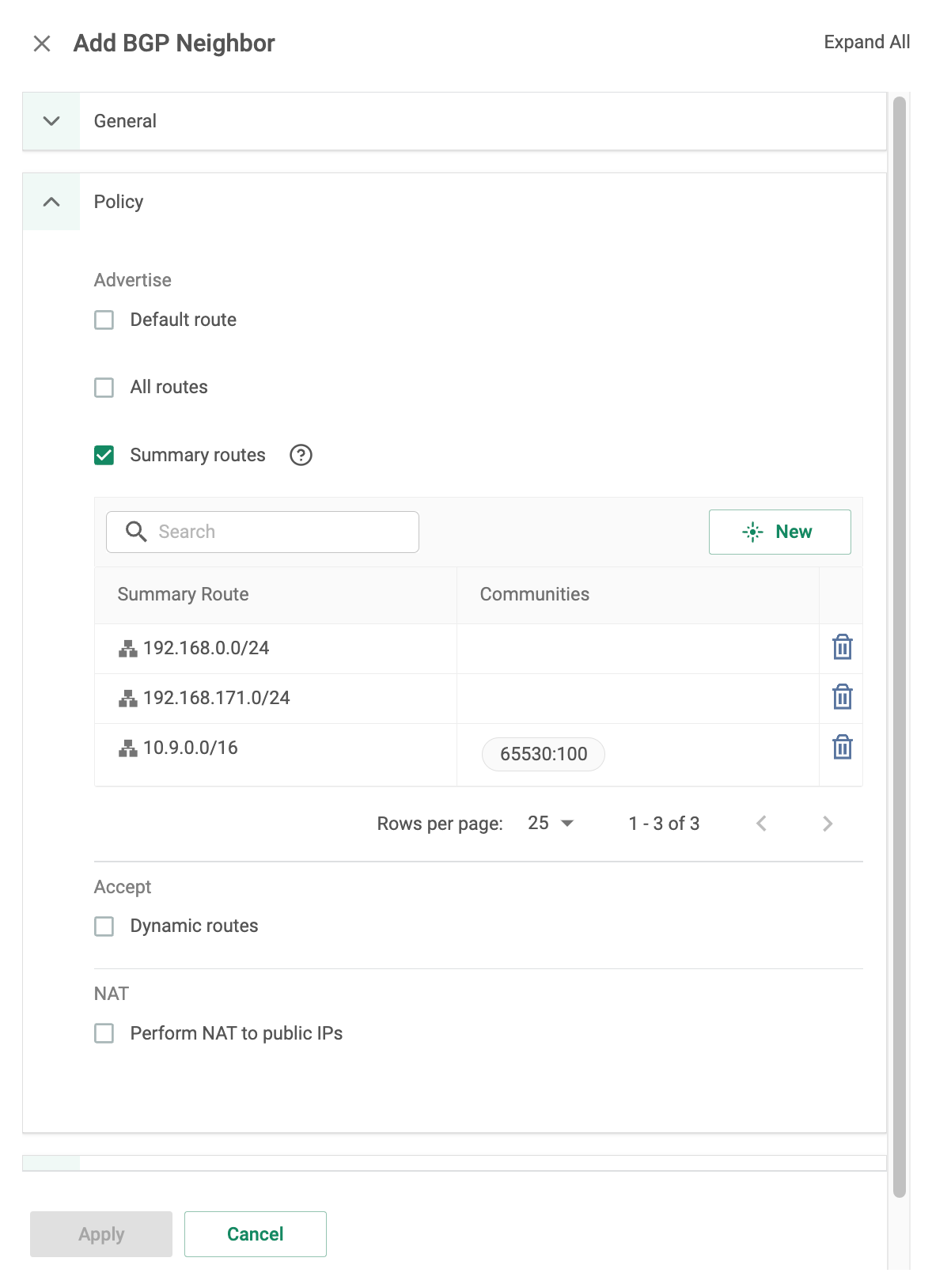

정책 섹션에서 요약 경로를 선택합니다． 요약 경로 테이블이 열립니다．

참고: 모든 경로 또는 요약 경로 둘 다 선택하지 않기를 권장합니다． 두 옵션을 모두 선택하면 구성된 요약 경로와 네트워크상의 모든 독특한 경로를 광고하게 됩니다． 이로 인해 BGP는 과도한 수의 경로를 광고하게 되어 요약 경로의 효율성이 감소합니다.
새로 만들기를 클릭하고 CIDR 표기법으로 BGP 요약 경로를 추가합니다．
1. (옵션) 아이콘을 클릭하고 추가를 클릭하여 요약 경로에 대한 BGP 커뮤니티를 정의합니다. BGP 커뮤니티는 ASN:community 1-65535:1-65535 형식이어야 합니다． 자세한 내용은 Cato Reserved BGP Communities를 참조하세요.
적용을 클릭합니다．

BGP 요약 경로 모니터링

다음 옵션 중 하나를 사용하여 BGP 요약 경로의 상태를 모니터링하고 확인할 수 있습니다：

BGP 상태 보기 - 사이트 설정 > BGP에서 이 옵션을 선택하여 사이트의 BGP 상태와 네트워크 상의 현재 광고 상태를 표시합니다．
Cato 관리 애플리케이션 이벤트 - BGP 관련 이벤트를 검사합니다． BGP 이웃 정의에서 BGP 이벤트의 다양한 유형을 확인할 수 있습니다.
라우팅 테이블 - 모든 경로, 동적 요약 경로를 포함하여 라우팅 테이블에서 확인할 수 있습니다. 라우팅 테이블에는 출처 사이트, 마지막 라우트 업데이트, AS 경로 등 요약 경로 IP에 대한 정보가 포함되어 있습니다.
