사이트 미리보기 창과 작업하기

이 글은 사이트 미리보기 창에서 사용 가능한 필드와 상태를 설명합니다．

사이트 미리보기 창 이해하기

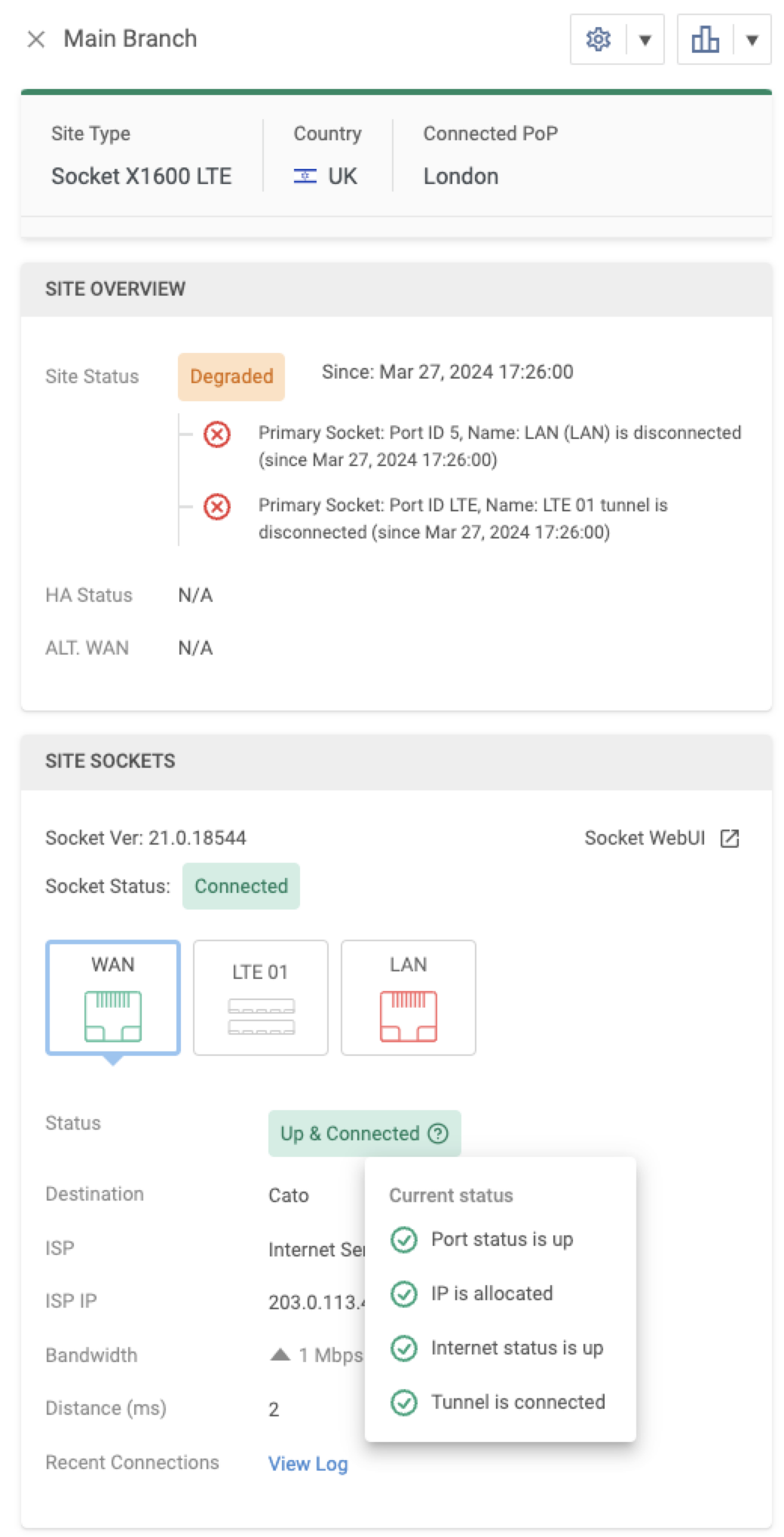

토폴로지 페이지에서 사이트를 클릭하면 창이 열리고 사이트에 대한 세부 정보가 표시됩니다． 정보에는 사이트 상태, 소켓, 사용 가능한 포트와 그 상태 등이 포함됩니다．


  • configuration_blue.png - 구성하다． 이 사이트의 사이트 설정 페이지에 대한 바로 가기가 있는 드롭다운 메뉴입니다．

  • monitoring_blue.png - 모니터링． 이 사이트의 사이트 모니터링 페이지에 대한 바로 가기가 있는 드롭다운 메뉴입니다．

  • 사이트 유형 - 사이트는 소켓, IPsec, vSocket 등을 사용하여 Cato Cloud에 연결됩니다．

  • 국가 - 사이트가 물리적으로 위치한 (또는 라이센스를 부여받은) 설정입니다．

  • 연결된 PoP - 사이트가 연결된 Cato Cloud의 PoP입니다．

  • 사이트 개요

    • 사이트 상태 - 사이트가 Cato Cloud에 연결됨 또는 연결 해제됨 여부입니다．

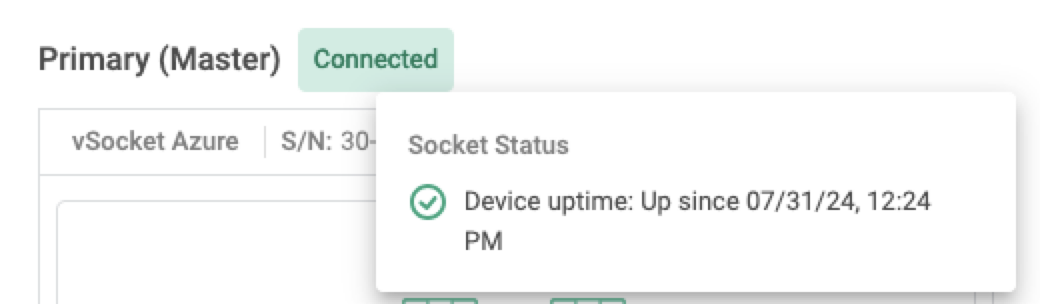

      또한 소켓 연결 상태 위에 커서를 두면 소켓의 가동 시간을 확인할 수 있습니다(소켓 v21 이상 지원)． 이것은 사이트 다운 문제가 전원 장애와 관련이 있는지 이해하는 데 도움이 될 수 있습니다．


    • 최근 연결 시간 - 사이트가 PoP에 연결된 시간의 타임스탬프입니다．

    • HA 상태 - 소켓 HA 구성의 경우 준비됨 또는 준비되지 않음 상태입니다． 툴팁을 사용하여 HA 상태의 세부 사항을 표시합니다．

  • 사이트 소켓 (소켓 및 vSocket 사이트 유형용)．

    • 기본 및 보조 - 기본 및 보조(HA용) 소켓의 링크입니다．

      보조 소켓에 대한 경고 아이콘 warning.png은 포트 중 하나가 연결되지 않았음을 나타냅니다．

      링크를 클릭하여 링크에 대한 다음 세부 정보를 표시하세요：

    • 소켓 버전 - 소켓에 설치된 Cato 펌웨어 버전

    • 소켓 웹UI - 새 브라우저 탭을 열고 소켓 웹UI에 로그인하려면 클릭하세요．

    • 목적지 - Cato, LAN, Alt-WAN 등．

    • ISP - 링크가 사용하는 ISP의 이름．

    • ISP IP - ISP가 링크에 할당한 IP 주소입니다．

    • 대역폭 - 링크에 대해 구성된 상향 및 하향 대역폭입니다．

    • 상태 - 링크가 Cato Cloud에 연결됨 & 연결됨, 링크가 연결되었지만 소켓이 Cato Cloud에 연결 해제된 경우 연결됨 & 연결 해제됨, 또는 링크가 연결 해제됨 & 연결 해제됨입니다. 추가 정보는 아래의 소켓 포트 상태를 참조하십시오．

    • 거리 (ms) - 사이트와 PoP 간의 왕복 시간

    • 최근 연결 - 로그 보기를 클릭하여 최근 연결 데이터를 새 창에서 엽니다

  • IPsec 세부 정보 (IPsec IKEv1 및 IKEv2 사이트용)

    • PoP - 사이트가 연결된 Cato Cloud의 PoP

    • 사이트 IP - 사이트의 공인 IP 주소

    • ISP - 활성 링크의 ISP 이름

    • 거리 (ms) - 사이트와 PoP 간의 왕복 시간

    • 최근 연결 - 로그 보기를 클릭하여 최근 연결 데이터를 새 창에서 엽니다

소켓 포트 상태

참고

참고: 이는 제한적인 출시만 가능한 초기 사용 가능(이하 'EA') 기능입니다． 자세한 내용은 Cato Networks 담당자에게 문의하거나 ea@catonetworks.com으로 이메일을 보내십시오．

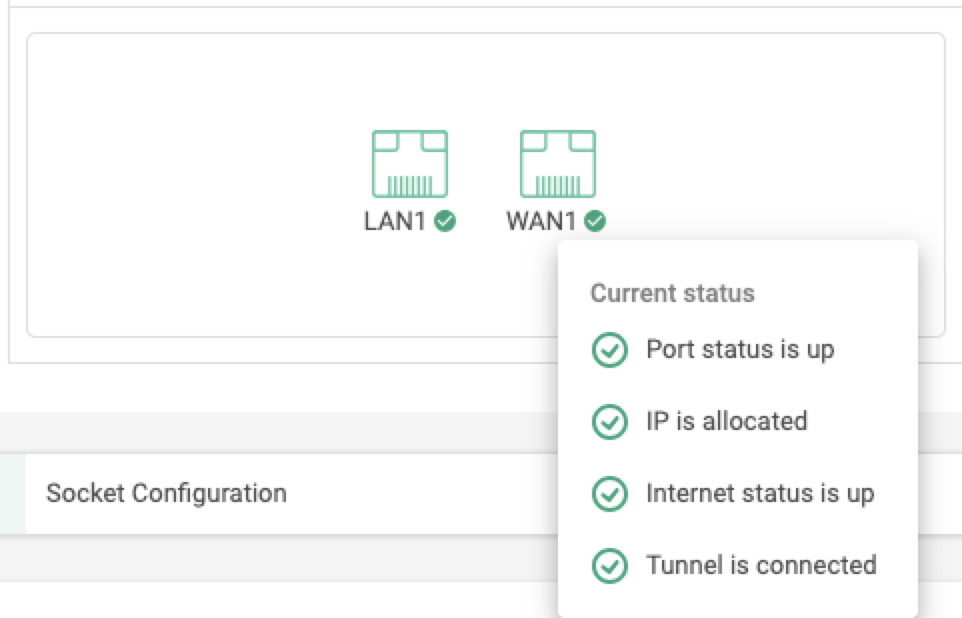

사이트의 소켓 페이지에서 각 포트의 상태를 볼 수 있습니다． 또한 포트를 순차로 가로지르며 상태에 대한 자세한 정보를 받을 수 있습니다． 예를 들어 포트가 연결됨 및 연결 해제됨 상태를 나타내면 터널이 다운되었는지 또는 IP 주소가 할당되지 않았는지 확인할 수 있습니다．

포트 상태

각 포트는 다음 정보를 제공합니다：

  • 포트 상태에 대한 색상 표시기：

    • 녹색 - 포트 상태가 연결됨

    • 노란색 - 포트 상태가 연결됨 및 연결 해제됨

    • 빨간색 - 포트 상태가 연결 해제됨


  • 포트를 순차로 가로지르며 상태에 대한 추가 정보：

    항목

    설명

    포트가 (연결됨) 또는 연결 해제됨

    포트에 물리적 연결이 있는지 여부를 표시합니다

    IP 주소가 (할당됨) 또는 할당되지 않음

    WAN 인터페이스가 IP 주소를 가지는지 여부를 나타냅니다

    참고: Socket v21 이상부터 지원됩니다．

    인터넷이 (연결됨) 또는 연결 해제됨

    인터넷에 연결하는지 여부를 나타냅니다

    참고: Socket v21 이상부터 지원됩니다．

    터널이 (연결됨) 또는 연결 해제됨

    Cato Cloud와의 연결이 설정되었는지를 나타냅니다

X1600 LTE 소켓의 경우, 각 SIM에 대해 다음의 추가 상태가 사용 가능합니다：

항목

설명

신호 세기

신호 품질을 나타냅니다

APN

셀룰러 제공업체에 대한 이름 및 연결 상태를 나타냅니다

로밍 활성화

로밍 기능이 활성화되어 있는지 나타냅니다

SIM is (not) Detected

Cato Cloud와의 연결이 설정되었는지 나타냅니다
