AWS HA vSocket 문제 해결

개요

이 가이드는 AWS vSocket 높은 수준(HA)의 배포 중에 발생할 수 있는 일반적인 문제를 해결하기 위한 세부적인 문제 해결 프레임워크를 제공합니다． 수동으로 또는 AWS Marketplace를 통해 배포하든, 이 단계는 잠재적인 문제를 효과적으로 식별하고 해결하는 데 도움을 주기 위한 것입니다．

증상

AWS vSocket HA 배포의 일반적인 문제에는 다음이 포함될 수 있습니다：

  • HA 장애 조치 실패
    • vSocket 소켓 웹UI에서 HA API 테스트 실패．
    • HA 장애 조치 실패로 인해 트래픽이 보조 vSocket으로 전달되지 않습니다．
  • HA 상태 준비되지 않음

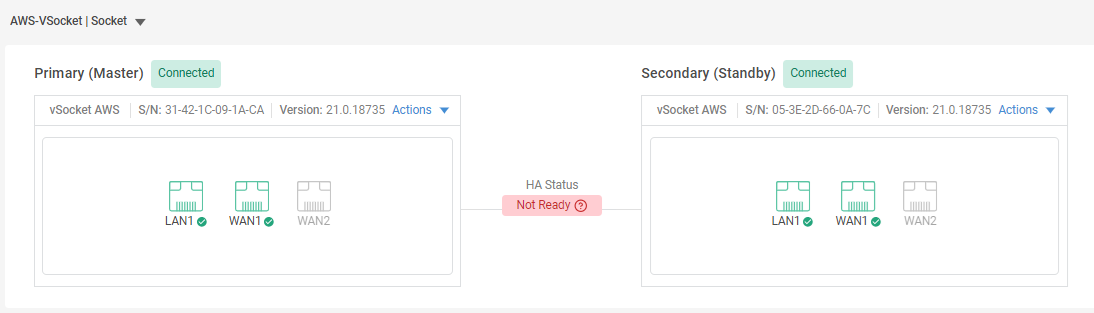

    • CMA에서 사이트의 HA 상태를 "준비되지 않음"으로 표시합니다

가능한 원인

HA 배포 실패는 종종 다음과 같은 이유로 인해 발생합니다：

  • AWS에서 비공개 DNS 사용．
  • 인터넷 접근 권한이 없는 관리 인터페이스．
  • IAM 역할 잘못된 구성．
  • AWS에서 제한적인 보안 그룹 및 라우팅 설정．
  • 적절한 네트워크 인터페이스를 LAN 라우팅 테이블에 할당하지 못합니다．
  • LAN 연결 문제．

문제 해결

중요

중요: 문제 해결을 시작하기 전에 AWS HA vSocket 배포에 필요한 모든 사전 요건이 확인되었는지 확인하십시오. AWS vSocket 사이트 수동 배포, AWS Marketplace에서 vSocket 사이트 배포 및 AWS vSocket에 대한 HA 구성을 참조하세요

HA 장애 조치 실패 문제 해결

장애 조치 동안 트래픽이 보조 vSocket으로 라우팅되지 않는 경우 다음 문제 해결 단계를 고려하십시오：

HA API 테스트 실행

  • vSocket 소켓 웹UI에서, 두 vSockets에 대한 API 테스트 도구를 실행합니다．
  • 이 도구는 AWS에 대한 API 호출이 성공적으로 수행될 수 있는지를 검증합니다．
  • 이곳에서 권한이나 라우팅 테이블 업데이트 관련 오류를 확인할 수 있습니다．

AWS DNS 구성 확인

  • 연관된 VPC에 대해 기본 AWS DNS 서버가 구성되었는지 확인합니다．
  • AWS DNS 구성을 확인하려면, 참조하시기 바랍니다 DNS 구성 문제 해결
  • 사용자 정의 DNS 서버(예: 비공개 DNS 서버)가 구성된 경우 공개 도메인을 해결할 수 있는지 확인하십시오. FQDN ec2.<region>.amazonaws.com (예: ec2.us-east-1.amazonaws.com)을 API에서 사용하는지 확인하십시오.
  • 기본 AWS DNS 서버가 구성된 경우에도 MGMT 인터페이스에 연결된 보안 그룹은 8.8.8.8 및 8.8.4.4로의 DNS 요청을 허용해야 합니다．

LAN 라우팅 테이블 확인

  • 트래픽을 마스터 vSocket으로 라우팅하기 위해, AWS는 현재 마스터 vSocket의 LAN 네트워크 인터페이스를 LAN 라우팅 테이블에 할당합니다．

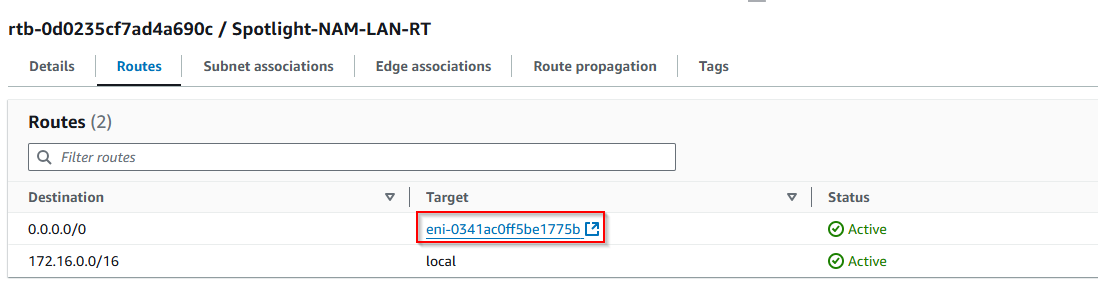

  • VPC > 라우팅 테이블로 이동하여 LAN 라우팅 테이블을 선택합니다． 라우트 탭에서, 마스터 vSocket의 LAN 네트워크 인터페이스가 기본 경로의 게이트웨이(대상)인지 확인하십시오． 그렇지 않다면, 다음 단계로 계속하십시오．
  • 참고: 대상 NIC가 장애 조치 중 변경되지 않은 경우 LAN 라우팅 테이블을 수동으로 수정하면 신속한 해결책이 될 수 있습니다．

IAM 역할 확인

  • AWS vSocket 배포 중, HA IAM 역할이 생성되어 기본 및 보조 vSockets에 연결됩니다．

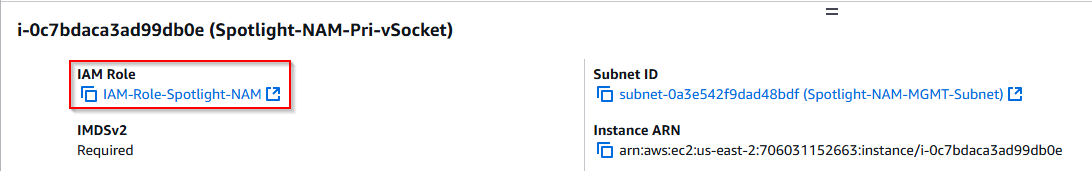

  • 각 인스턴스의 세부 정보 페이지에서 올바른 IAM 역할이 할당되었는지 확인하십시오.

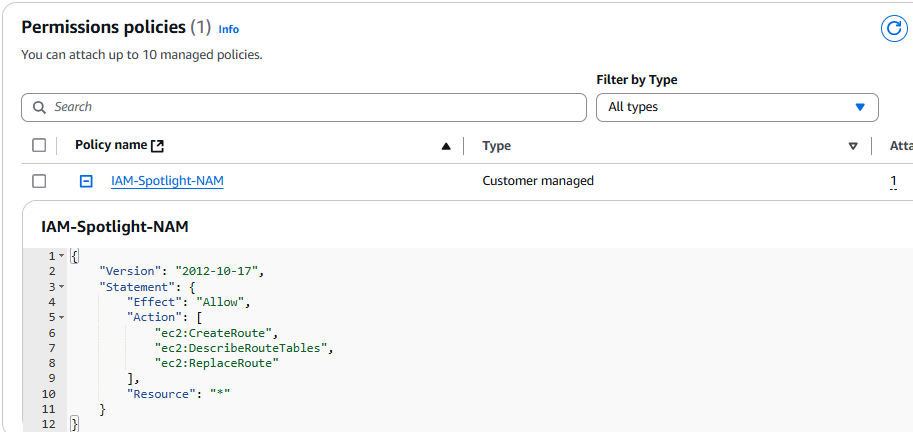

  • IAM 역할 링크를 클릭하고 권한 탭에서 아래에 표시된 대로 IAM 정책에 올바른 설명이 포함되어 있는지 확인하십시오.

참고: IAM 역할이 누락되었을 경우 역할이 추가되면 추가된 역할이 적용되도록 소켓을 재부팅해야 합니다.

IMDS 설정 확인

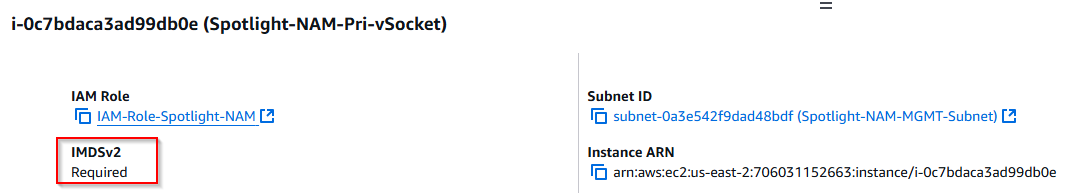

  • 두 vSocket 모두 일치하는 IMDS 설정을 사용하도록 하십시오 (선택 사항 또는 필수입니다). 자세한 내용은 AWS 문서를 검토하십시오.
  • vSocket 빌드 20.0.18221부터 IMDSv2가 지원됩니다．
  • IMDS 설정을 수정하려면 인스턴스를 선택하고 작업에서 인스턴스 설정 > 인스턴스 메타데이터 옵션 수정을 클릭하십시오．

네트워크 보안 그룹 확인．

  • 네트워크 보안 그룹이 관리 인터페이스로의 아웃바운드 트래픽을 차단하지 않도록 하십시오．

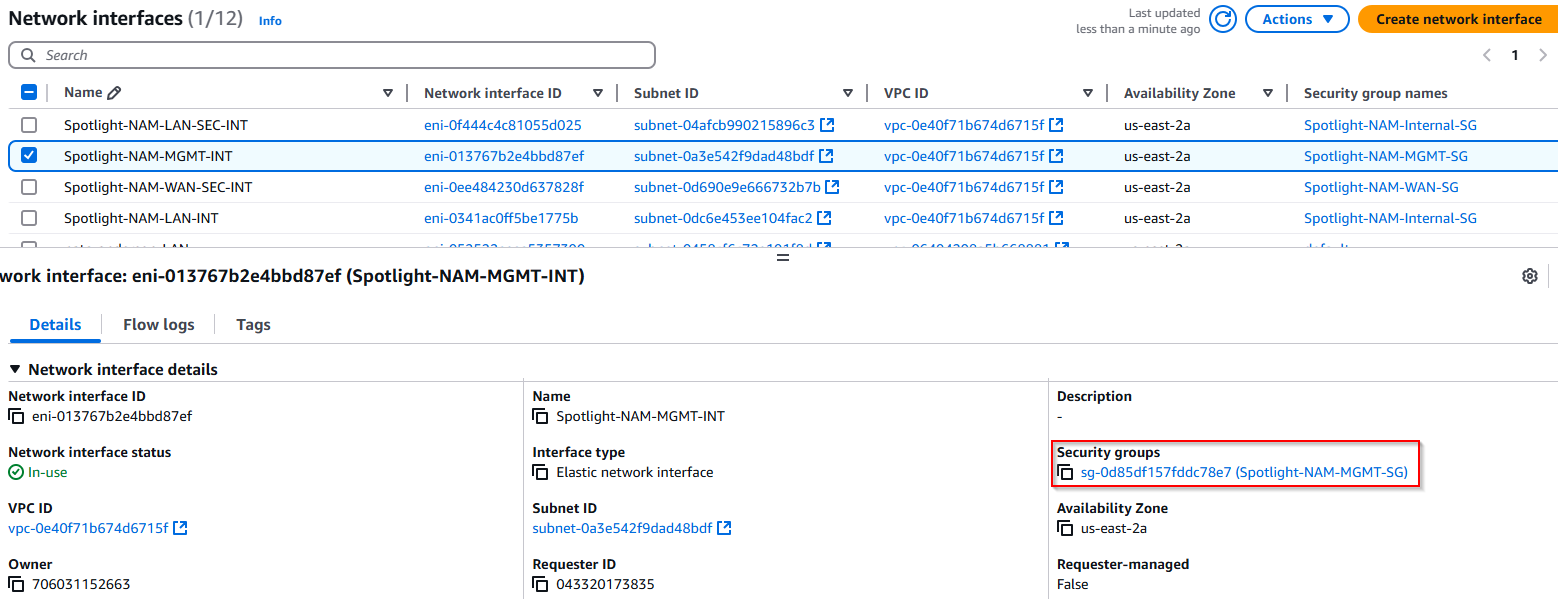

  • EC2 > 네트워크 인터페이스에서 관리 인터페이스와 연결된 보안 그룹을 찾으십시오．

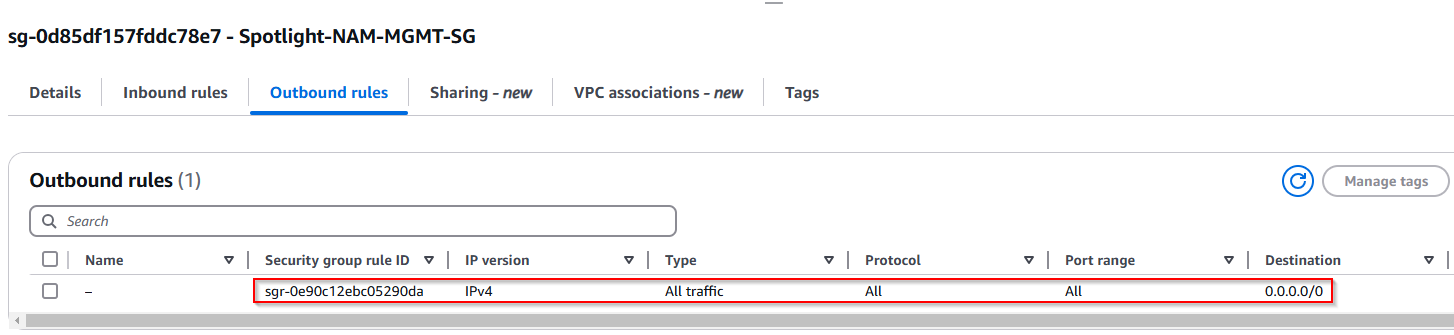

  • 보안 그룹의 아웃바운드 규칙이 포트 80, 443, 53을 허용하는지 확인하십시오. 이 경우, 모든 아웃바운드 트래픽이 허용됩니다.


인터넷 트래픽에 대한 MGMT 인터페이스 라우팅 확인．

  • MGMT 인터페이스 트래픽이 AWS의 제3자 방화벽을 통해 라우팅되는 경우, UDP/53, TCP/80, TCP/443 아웃바운드 연결이 허용되어 있는지 확인하십시오．

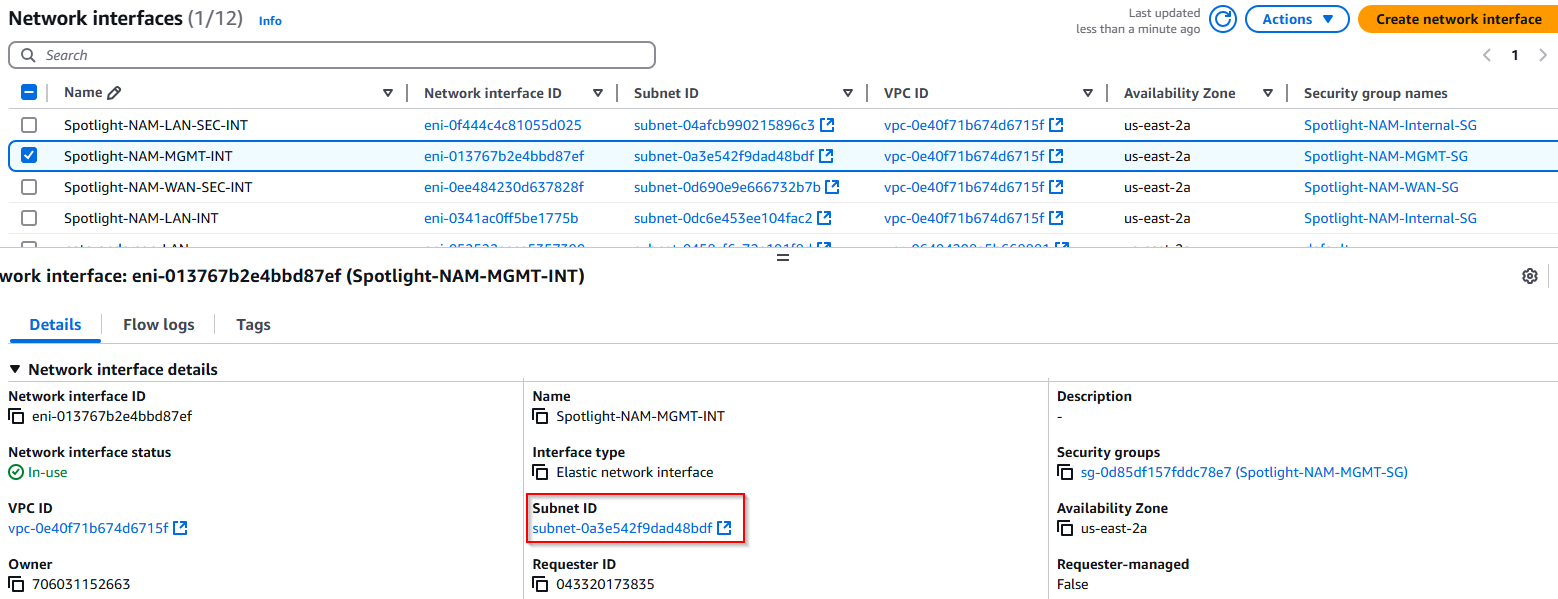

  • 네트워크 인터페이스 페이지에서 MGMT 인터페이스의 서브넷 ID를 클릭하십시오．

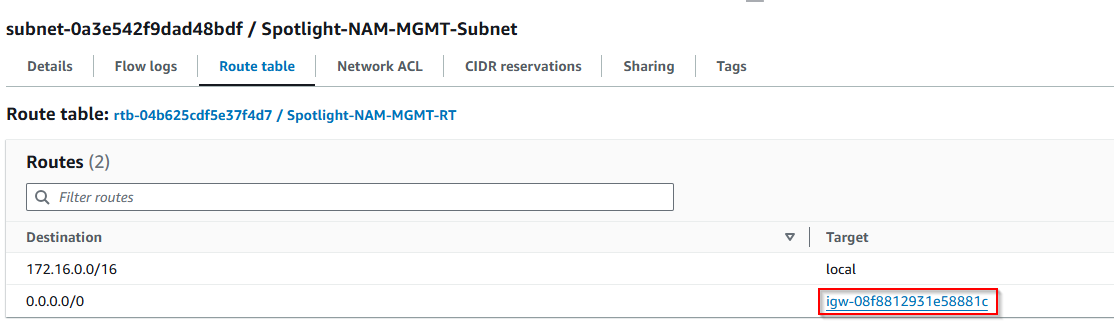

  • 서브넷 페이지에서 라우팅 테이블 탭을 선택하십시오． 아래의 스크린샷은 인터넷 게이트웨이를 가리키는 기본 경로를 보여주므로 방화벽이 트래픽을 차단하지 않습니다.

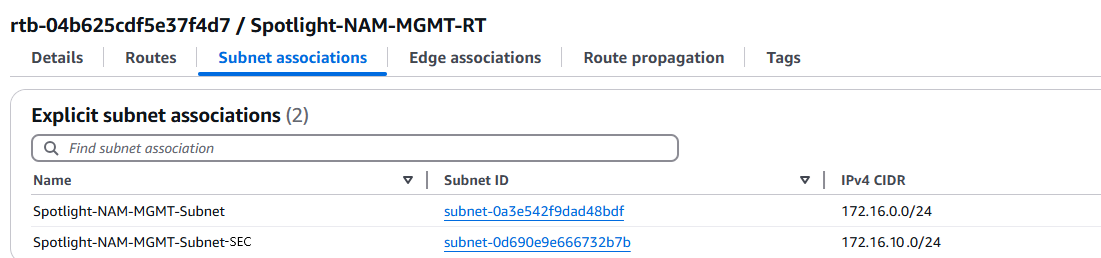

  • 관련 라우팅 테이블을 열고 모든 MGMT 서브넷이 연결된 서브넷으로 나열되어 있는지 확인하십시오． 이중 가용성 영역의 경우, 각 vSocket마다 하나씩 두 개의 MGMT 서브넷이 존재합니다. 이는 보조 vSocket LAN 인터페이스용 서브넷 생성에 설명되어 있습니다．

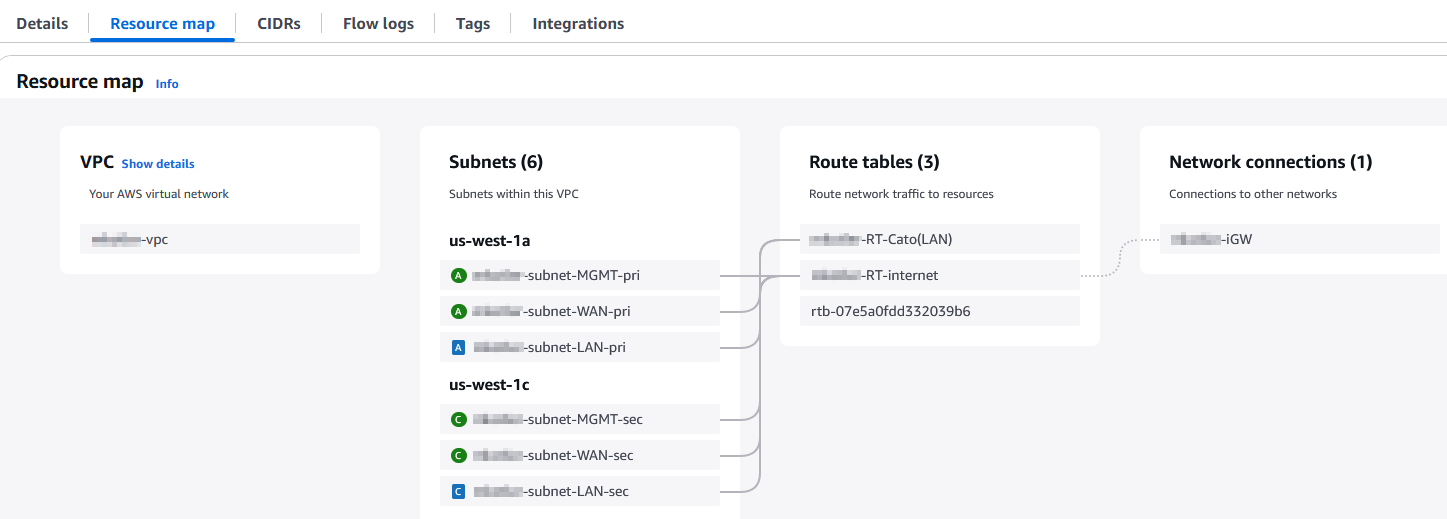

  • VPC의 자원 지도 탭에서는 연결된 모든 서브넷과 해당 라우팅 구성이 참고하기 쉽게 시각적으로 표시됩니다．

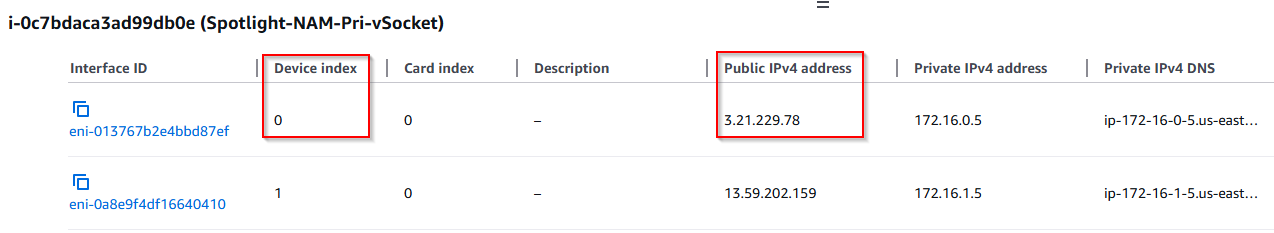

  • Elastic IP가 MGMT 인터페이스에 연결되었는지 확인하십시오． 이는 인스턴스의 네트워킹 탭에서 확인할 수 있습니다． MGMT 인터페이스는 디바이스 인덱스 0으로 식별할 수 있습니다． WAN 및 LAN 인터페이스는 각각 1 및 2의 디바이스 인덱스와 연결되어야 합니다．

CloudTrail 로그 확인

  • AWS CloudTrail을 활성화하여 HA 장애 조치 중 LAN 라우팅 테이블의 수정 실패를 디버깅하기 위해 AWS로의 API 호출을 기록하십시오．

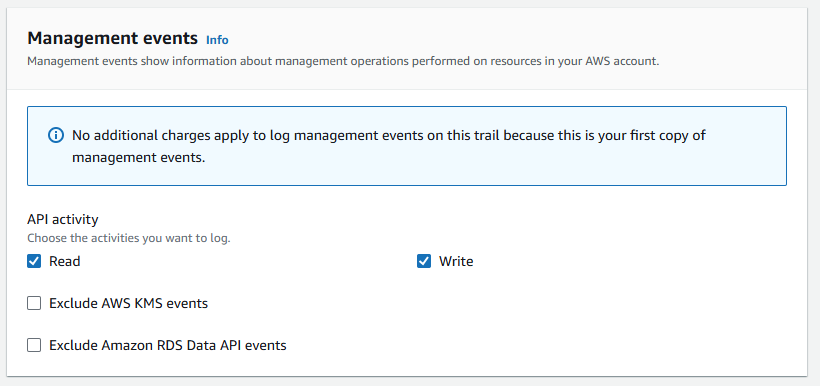

  • 트레일을 생성하는 과정을 따라 로그를 저장할 S3 버킷을 정의하고 API 활동이 포함된 관리 이벤트를 선택할 수 있습니다． 트레일 생성을 참조하십시오.



HA 상태 준비되지 않음 트러블슈팅

CMA에서 HA 상태가 준비되지 않음으로 표시되고 양쪽 vSockets가 실행 중인 경우, 양쪽 vSockets는 마스터 역할을 담당하게 됩니다(분할-브레인 시나리오). 이는 다음과 같은 이유로 발생할 수 있습니다:

  • 양쪽 vSockets가 다른 펌웨어 버전을 실행하고 있습니다.
  • HA 유지 메시지가 보조 vSocket에 도달하지 않습니다

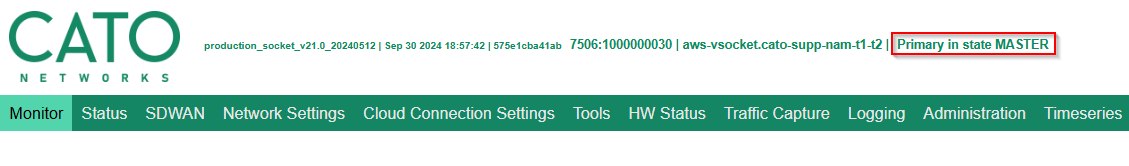

각 vSocket의 HA 상태를 확인하기 위해 두 vSocket의 WebUI 페이지를 확인하는 것이 권장됩니다． 기본 및 보조 vSocket이 모두 마스터 역할을 하고 있을 경우, 스플릿 브레인 시나리오가 발생합니다． WebUI는 주요 모니터링 페이지의 상단에 현재 역할을 표시합니다．

펌웨어 버전 확인

호환 버전 기준을 충족하려면 두 vSocket이 동일한 주요 버전을 실행해야 합니다. 예: v17.xx.yy 또는 v18.xx.yy. vSocket은 최초 배포 후 초기 업그레이드를 수행합니다． vSocket 중 하나가 업그레이드에 실패하면, 이 문제를 해결해야 합니다． 이 문제를 보고하기 위해 지원 티켓을 제출하세요．

HA 유지 확인

유지 패킷은 AWS vSocket의 포트 UDP/20480을 사용하며 마스터 vSocket에서 대기 vSocket으로만 전송됩니다． 스플릿 브레인 상태는 두 vSocket이 마스터 역할을 할 때 발생하며, 이는 HA 유지 메시지가 보조 vSocket에 도달하지 않는 LAN 연결 문제로 인해 발생할 수 있습니다．

LAN 연결성을 확인하려면 다음 검사를 실행하세요：

  • 네트워크 보안 그룹이 포트 UDP/20480을 차단하고 있는지 확인합니다． NSG 규칙을 빠르게 확인하는 방법은 AWS에서 각 LAN 네트워크 인터페이스로 이동하여 인바운드 및 아웃바운드 규칙을 확인하는 것네트워크 보안 그룹이 아웃바운드 트래픽을 차단하는지 확인하십시오.
  • 두 LAN 인터페이스가 다른 LAN 서브넷과 연결되어 있는지 확인하십시오.
  • 각 vSocket의 WebUI에서 패킷 캡처를 실행하고 보조 vSocket이 기본 vSocket에서 전송된 유지 메시지를 수신하는지를 식별하십시오.

발견된 문제 해결

DNS 구성 문제 수정

  • DNS 구성 문제를 해결하려면 VPC에 대해 기본 AWS DNS 서버가 구성되었는지 확인하세요．

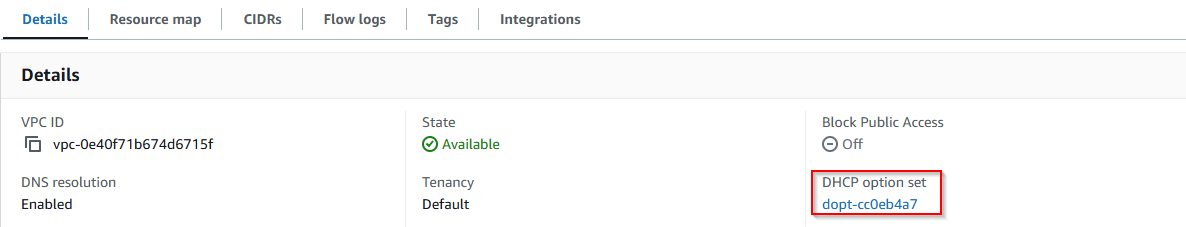

  • VPC 세부 정보에서 구성된 DHCP 옵션을 찾습니다．

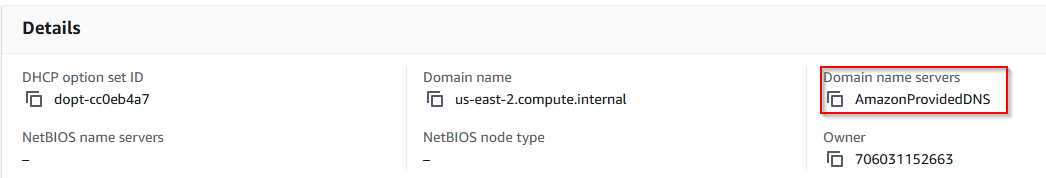

  • DHCP 옵션을 열고 정의된 도메인 이름 서버가 AmazonProvidedDNS인지 확인합니다．
  • 기존 도메인 이름 서버를 변경할 수 없습니다． 이를 위해 기본적으로 AmazonProvidedDNS를 사용할 새로운 DHCP 옵션을 생성합니다．

AWS vSocket의 등록 취소 및 재배포

  • 위의 모든 문제 해결 단계를 따라도 HA 페일오버가 계속 실패하면, 하나 또는 두 vSocket의 등록을 취소하고 재배포할 수 있습니다． 높은 가용성 vSocket 사이트 재배포를 참조하세요
  • vSocket을 재배포하기 전에 가상 머신을 제거하되 네트워크 인터페이스, 관련 공용 IP 및 IAM 역할은 유지해야 합니다．
  • 또한 vSocket 인스턴스를 선택하여 > 보안 > IAM 역할 부착을 선택하고 AWS-HA 역할을 할당하여 올바른 IAM 역할을 vSocket에 다시 연결해야 합니다．



Cato 지원 사례 제기

위의 문제 해결 단계 결과를 포함하여 지원 티켓을 제출하세요． 티켓에 다음 정보를 포함시켜 주세요：

  • 오류 메시지를 포함한 문제의 명확한 설명．
  • VPC의 DNS 구성．
  • API 테스트 결과.
  • LAN 라우팅 테이블 그리고 활성화됨 역할의 스크린샷．
  • 만약 가능하다면, 실패 시점의 CloudTrail 로그 파일．
