IPv6 전용 인터넷 연결을 위한 소켓 사이트 구성

참고

참고: 이 기능을 활성화하고 사용하는 방법에 대한 자세한 사항은 feature-releases@catonetworks.com으로 연락하십시오.

개요

일부 인터넷 서비스 제공업체(ISP)는 IPv6 전용 네트워크를 사용하여 인터넷 연결을 제공합니다. 이러한 환경에서는 IPv6 인프라를 통해 IPv4 트래픽을 터널링하여 IPv4 연결성을 달성합니다. Cato는 여러 IPv4-IPv6 메커니즘을 지원하여 IPv4 연결성을 보존하면서 애플리케이션과 서비스를 위한 소켓을 Cato Cloud에 연결할 수 있습니다.

Cato는 다음 IPv4 over IPv6 연결 유형을 지원합니다.

  • IPIP6 Static - 정적 IPv6 주소와 정적 IPv4 할당을 사용하는 IPv4-IPv6.

  • IPIP6 Auto - 동적 IPv6 접두사와 수동으로 구성된 접미사를 사용하는 IPv4-IPv6. 서비스 계약에 정의된 것처럼, ISP는 SLAAC 또는 DHCPv6 Prefix Delegation(DHCPv6-PD)을 사용하여 IPv6 주소를 제공합니다. 소켓은 WAN 연결을 설정하기 위해 ISP에서 제공한 IPv6 주소 할당 방법을 사용합니다.

  • IPv6 DS-Lite - Dual-Stack Lite (DS-Lite)를 사용하는 IPv4-IPv6.

각 옵션은 특정 ISP 배포 모델을 위해 설계되며 IPv6 주소 할당 방식과 터널 엔드포인트에 도달하는 방법을 결정합니다.

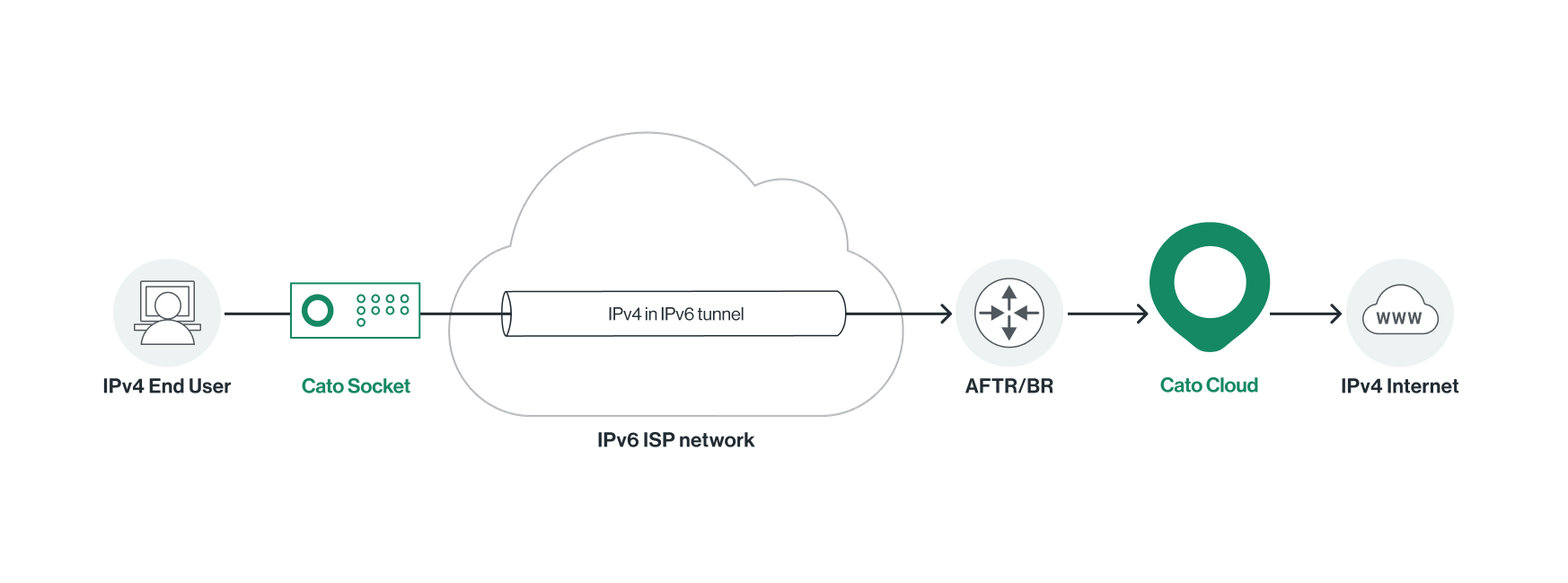

IPv4-IPv6 소켓 연결을 위한 아키텍처 개요

IPv4-IPv6 연결을 사용할 때 소켓은 ISP에 본래 IPv6 연결성을 설정한 후 IPv6 패킷 내부에 IPv4 트래픽을 캡슐화합니다. 캡슐화된 트래픽은 일반적으로 ISP에 의해 운영되는 IPv6 터널 엔드포인트로 보내지며, 여기서 IPv4 패킷이 디캡슐화되어 IPv4 인터넷으로 전달됩니다.

  • 소켓과 ISP 터널 엔드포인트 사이의 전송 네트워크로 IPv6이 사용됩니다.

  • LAN 호스트에서 온 IPv4 트래픽은 투명하게 캡슐화되고 디캡슐화됩니다.

  • 터널 엔드포인트 주소는 연결 유형에 따라 명시적으로 구성되거나 동적으로 학습됩니다.

  • IPv6 및 터널 헤더를 고려하여 MTU 값이 감소됩니다.

이 접근 방식은 액세스 네트워크 자체가 IPv6 전용일 때 IPv4 연결성을 가능하게 합니다.


IPIP6 정적 연결 구성

정적 IPIP6 연결은 WAN 인터페이스에서 정적 IPv6 주소를 사용하고 터널에 대해 정적 IPv4 주소를 할당받습니다. IPv4-IPv6 터널은 소켓과 ISP 제공 터널 엔드포인트 사이에 설정됩니다. 이 엔드포인트는 DS-Lite 배포에서 주소 패밀리 전환 라우터(AFTR)로, IPIP 기반 IPv4-IPv6 배포에서 경계 릴레이(BR)로 참조됩니다.

이 옵션은 일반적으로 다음 경우에 사용됩니다.

  • ISP가 고정된 IPv6 주소를 제공합니다.

  • 터널에 대해 정적 IPv4 주소가 할당됩니다.

  • 터널 엔드포인트 IPv6 주소가 미리 알려져 있습니다.

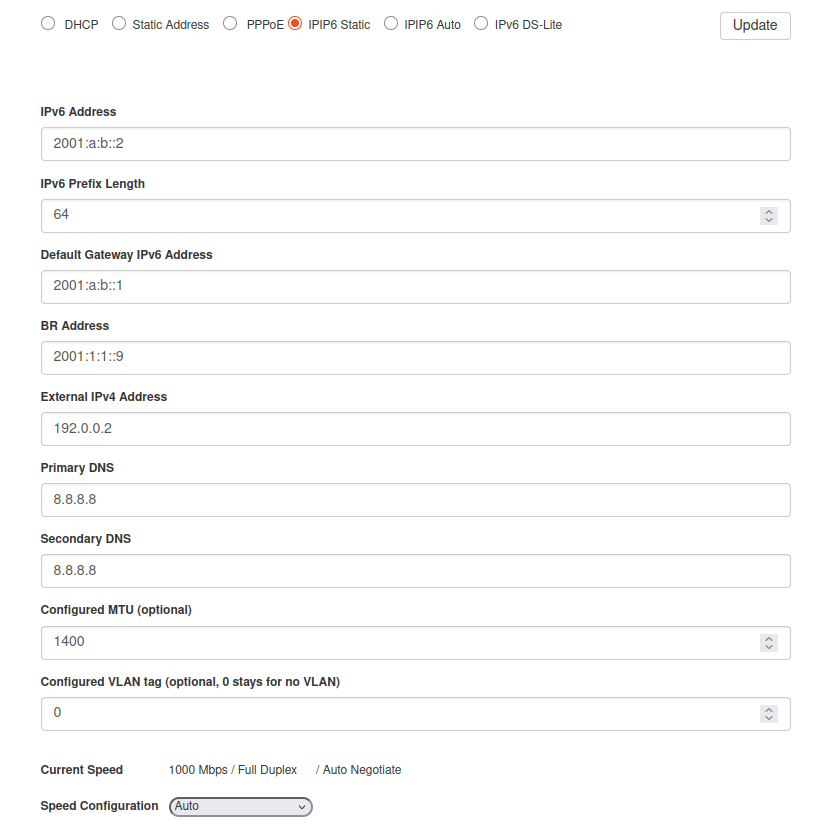

IPIP6 정적 연결을 구성하기 위해:

  1. 소켓 웹UI에 로컬로 로그인합니다. 소켓 웹UI에 로컬로 로그인하는 방법에 대한 자세한 내용은 소켓에 정적 IP 할당하기를 참조하십시오.

  2. 네트워크 설정 탭을 클릭합니다.

  3. 공개 인터넷에 연결되는 WAN 인터페이스에서 IPIP6 Static 옵션을 선택합니다.

  4. IPv6 주소에서 ISP에 의해 할당된 정적 IPv6 주소를 입력합니다.

  5. IPv6 접두사 길이에서 ISP에 의해 할당된 접두사 길이를 입력합니다.

  6. 기본 게이트웨이 IPv6 주소에서 ISP에 의해 제공된 IPv6 게이트웨이를 입력합니다.

  7. AFTR/BR IPv6 주소에서 터널 엔드포인트의 IPv6 주소를 입력합니다.

  8. 외부 IPv4 주소에서 터널에 대해 할당된 정적 IPv4 주소를 입력합니다.

  9. 기본 DNS에서 기본 DNS 서버를 입력합니다. 이것은 IPv4 DNS 서버여야 하며 소켓에서 연결성을 확인하는 데 사용됩니다.

  10. (옵션) 보조 DNS에서 추가 DNS 서버를 입력합니다.

  11. (옵션) 구성된 MTU에서 ISP에서 권장하는 MTU 값을 입력합니다.

  12. (옵션) 구성된 VLAN 태그에서 VLAN ID를 필요에 따라 입력합니다. VLAN 태그가 없으면 0을 입력합니다.

  13. 업데이트를 클릭합니다. IPIP6 정적 연결 설정이 소켓 WAN 인터페이스에 적용됩니다.

IPIP6 자동 연결 구성

자동 IPIP6 연결은 수동으로 구성된 IPv6 접미사를 사용하여 자동 접두사를 통해 WAN IPv6 주소를 동적으로 구성합니다. 이 연결 유형은 ISP가 IPv6 접두사를 동적으로 할당해야 하는 환경에서 사용됩니다.

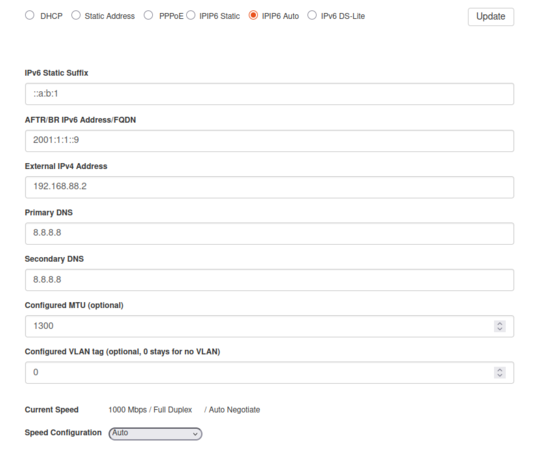

IPIP6 자동 연결을 구성하기 위해:

  1. 소켓 웹UI에 로컬로 로그인합니다. 소켓 웹UI에 로컬로 로그인하는 방법에 대한 자세한 내용은 소켓에 정적 IP 할당하기를 참조하십시오.

  2. 네트워크 설정 탭을 클릭합니다.

  3. 공개 인터넷에 연결되는 WAN 인터페이스에서 IPIP6 Auto 옵션을 선택합니다.

  4. IPv6 정적 접미사에서 위임된 IPv6 접미사를 보완하는 접미사를 입력합니다. 접미사는 종종 두 개의 콜론 - ::으로 시작합니다.

    DHCP 서버가 전체 /128 IPv6 주소를 제공하는 경우 이 필드는 필수가 아닙니다.

  5. AFTR/BR IPv6 주소/FQDN에서 터널 엔드포인트의 IPv6 주소 또는 FQDN을 입력합니다.

  6. 외부 IPv4 주소에서 터널에 대해 할당된 IPv4 주소를 입력합니다.

  7. 기본 DNS에서 기본 DNS 서버를 입력합니다.

  8. (옵션) 보조 DNS에서 추가 DNS 서버를 입력합니다.

  9. (옵션) 구성된 MTU에서 ISP에서 권장하는 MTU 값을 입력합니다.

  10. (옵션) 구성된 VLAN 태그에서 VLAN ID를 필요에 따라 입력합니다. VLAN 태그가 없으면 0을 입력합니다.

  11. 업데이트를 클릭합니다. IPIP6 자동 연결 설정이 소켓 WAN 인터페이스에 적용됩니다.

IPv6 DS-Lite 연결 구성

IPv6 DS-Lite는 ISP가 고객에게 IPv4 주소를 할당하지 않는 환경에서 사용됩니다. IPIP6와 마찬가지로 DS-Lite에서 IPv4 트래픽은 IPv6를 통해 캡슐화되며 ISP 터널 엔드포인트에서 처리됩니다. 그러나 DS-Lite에서는 IPv4 네트워크를 통해 전달되는 트래픽이 다수의 ISP 가입자 간에 공유되는 IPv4 주소를 가집니다(캐리어급 NAT).

DS-Lite를 사용하여:

  • 소켓은 IPv6 전용 WAN 연결성을 사용합니다.

  • IPv4 트래픽은 IPv6을 사용하여 AFTR에 터널링됩니다.

  • IPv4 트래픽은 공유된 IPv4 주소를 사용하여 IPv4 네트워크로 전송됩니다.

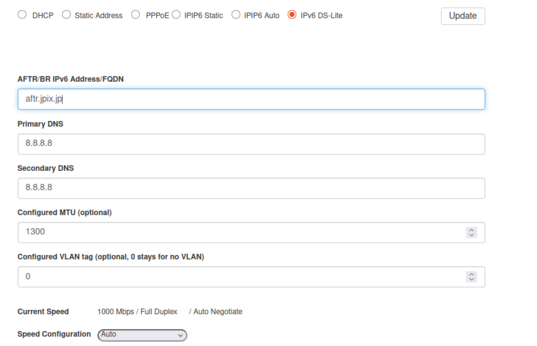

DS-Lite 연결을 구성하기 위해:

  1. 소켓 웹UI에 로컬로 로그인합니다. 소켓 웹UI에 로컬로 로그인하는 방법에 대한 자세한 내용은 소켓에 정적 IP 할당하기를 참조하십시오.

  2. 네트워크 설정 탭을 클릭합니다.

  3. 공개 인터넷에 연결되는 WAN 인터페이스에서 IPv6 DS-Lite 옵션을 선택합니다.

  4. AFTR/BR IPv6 주소/FQDN에서 ISP에 의해 제공된 AFTR IPv6 주소 또는 호스트명을 입력합니다.

  5. 기본 DNS에서 기본 DNS 서버를 입력합니다.

  6. (옵션) 보조 DNS에서 추가 DNS 서버를 입력합니다.

  7. (옵션) 구성된 MTU에서 ISP에서 권장하는 MTU 값을 입력합니다.

  8. (옵션) 구성된 VLAN 태그에서 VLAN ID를 필요에 따라 입력합니다. VLAN 태그가 없으면 0을 입력합니다.

  9. 업데이트를 클릭합니다. IPv6 DS-Lite 연결 설정이 소켓 WAN 인터페이스에 적용됩니다.
