Azure에서 앱 커넥터 생성하기

앱 커넥터를 생성하기

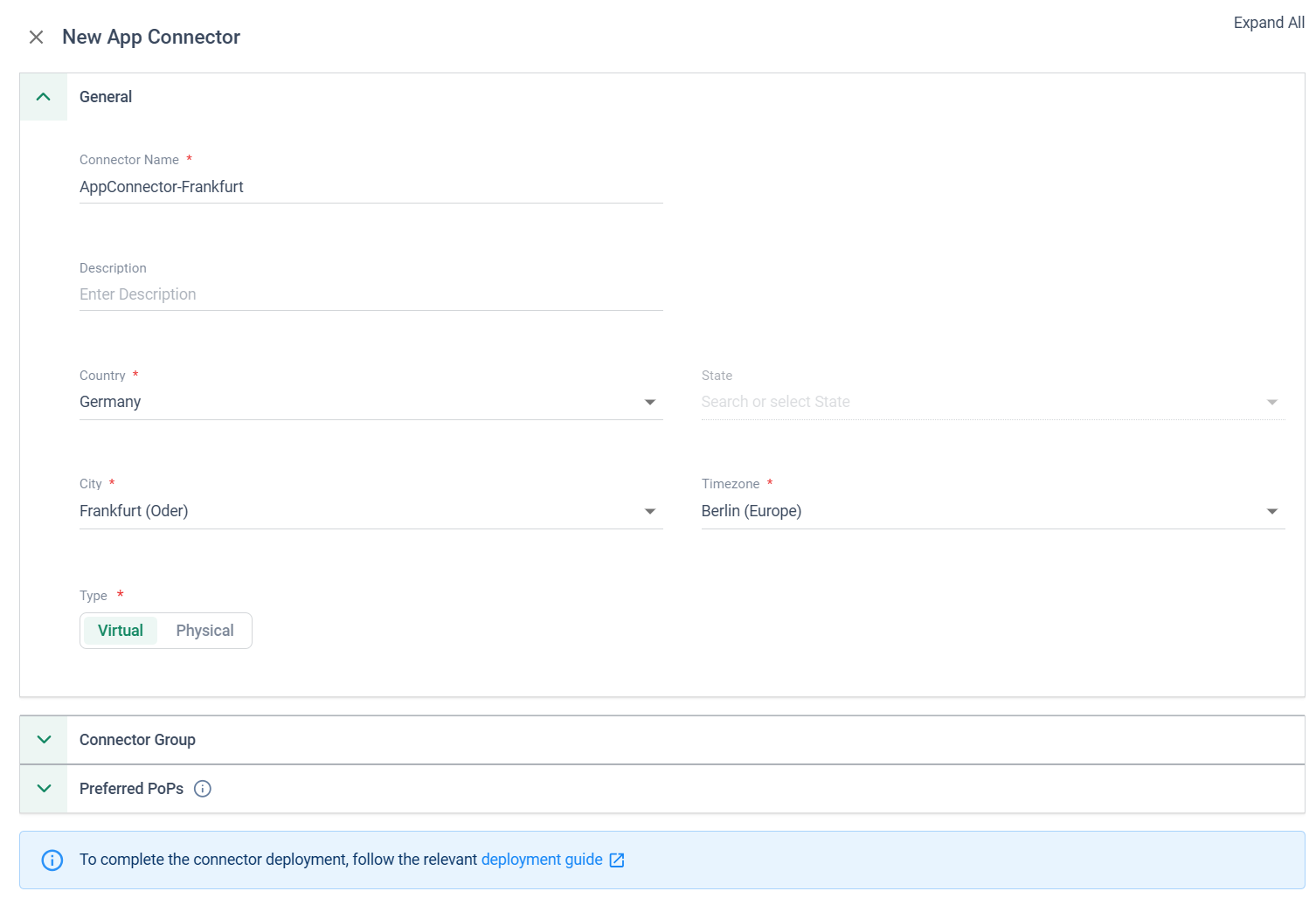

1. 클라우드 액세스 > 앱 커넥터 페이지에서 새로운을 클릭합니다.

2. 일반 섹션에 이름과 위치 정보를 입력합니다.

3. 유형에서 가상을 클릭합니다.

4. 커넥터 그룹 섹션에서 목록에서 기존 그룹을 선택하거나 이름을 입력하여 새 그룹을 생성합니다.

5. 기본 PoPs에서 계정에 대해 구성된 기본 PoPs 사용 여부를 결정하기 위해 토글을 사용하거나 커넥터가 연결을 시도해야 하는 PoPs를 수동으로 입력합니다.

6. 적용을 클릭합니다.

Azure에서 앱 커넥터를 배포하기

1. Azure Marketplace에서 Cato를 검색하고 Cato 앱 커넥터를 선택합니다.

2. 개요 화면에서 Azure 리소스에 대한 요금제와 구독을 선택한 후 생성을 클릭합니다.

3. 기본 화면에서 리소스와 비용에 대한 다음 설정을 정의합니다:

   • 구독 - Azure 리소스의 청구 계정

   • 리소스 그룹 - 앱 커넥터 리소스가 연결된 Azure 리소스 그룹

   • 지역 - 앱 커넥터 리소스의 Azure 지역

   • 리소스 접두사 - 앱 커넥터 리소스 각각에 추가할 선택적 접두사

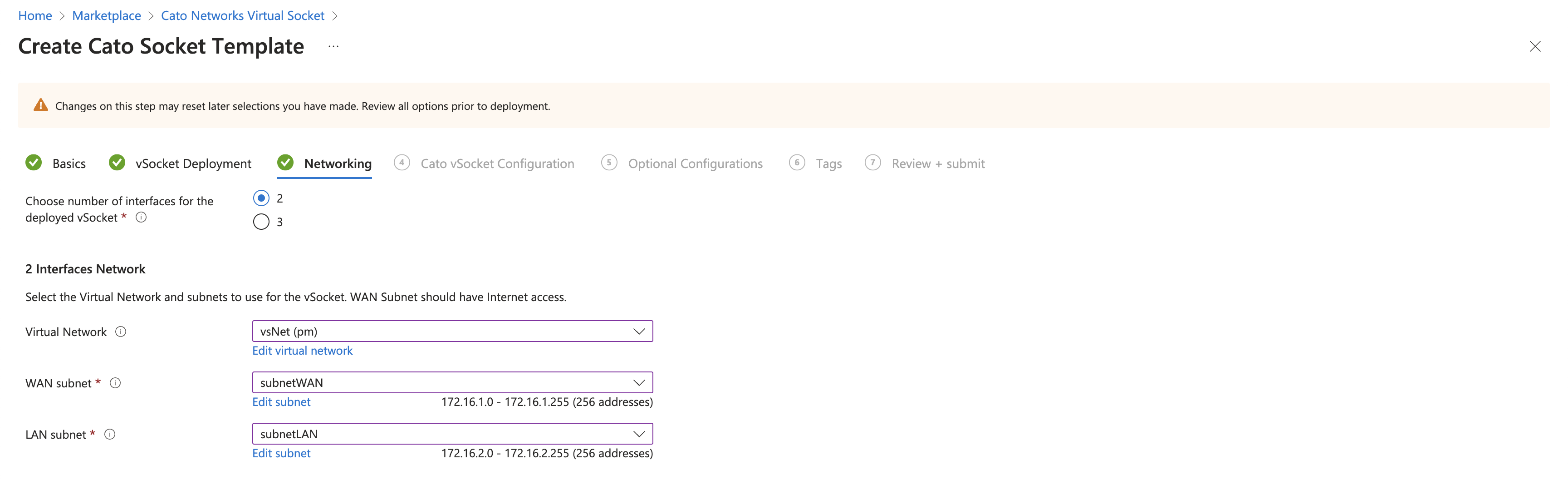

4. 네트워킹 화면에서 2 또는 3 NICs와 함께 작업할지 여부를 처음으로 결정합니다.



   • 2 NIC 배포는 Standard_D2s_v5 인스턴스 유형을 사용합니다.

   • 3 NIC 배포는 Standard_D8ls_v5 인스턴스 유형을 사용합니다.

     참고

     참고: 기본적으로 3 NIC vSockets는 Azure 가속 네트워킹 옵션이 활성화된 경우 최대 2Gb의 처리량을 지원합니다.

   이들은 앱 커넥터 서브넷입니다 (최소 서브넷 주소 공간 /28):

   • MGMT 서브넷 (3 NIC 배포, 전용) – 앱 커넥터와 Azure API 간 관리 통신

   • WAN 서브넷 - 앱 커넥터(인터넷 및 Cato 클라우드)용 외부 WAN 트래픽

   • LAN 서브넷 - 앱 커넥터에 연결된 내부 Azure 리소스 및 트래픽

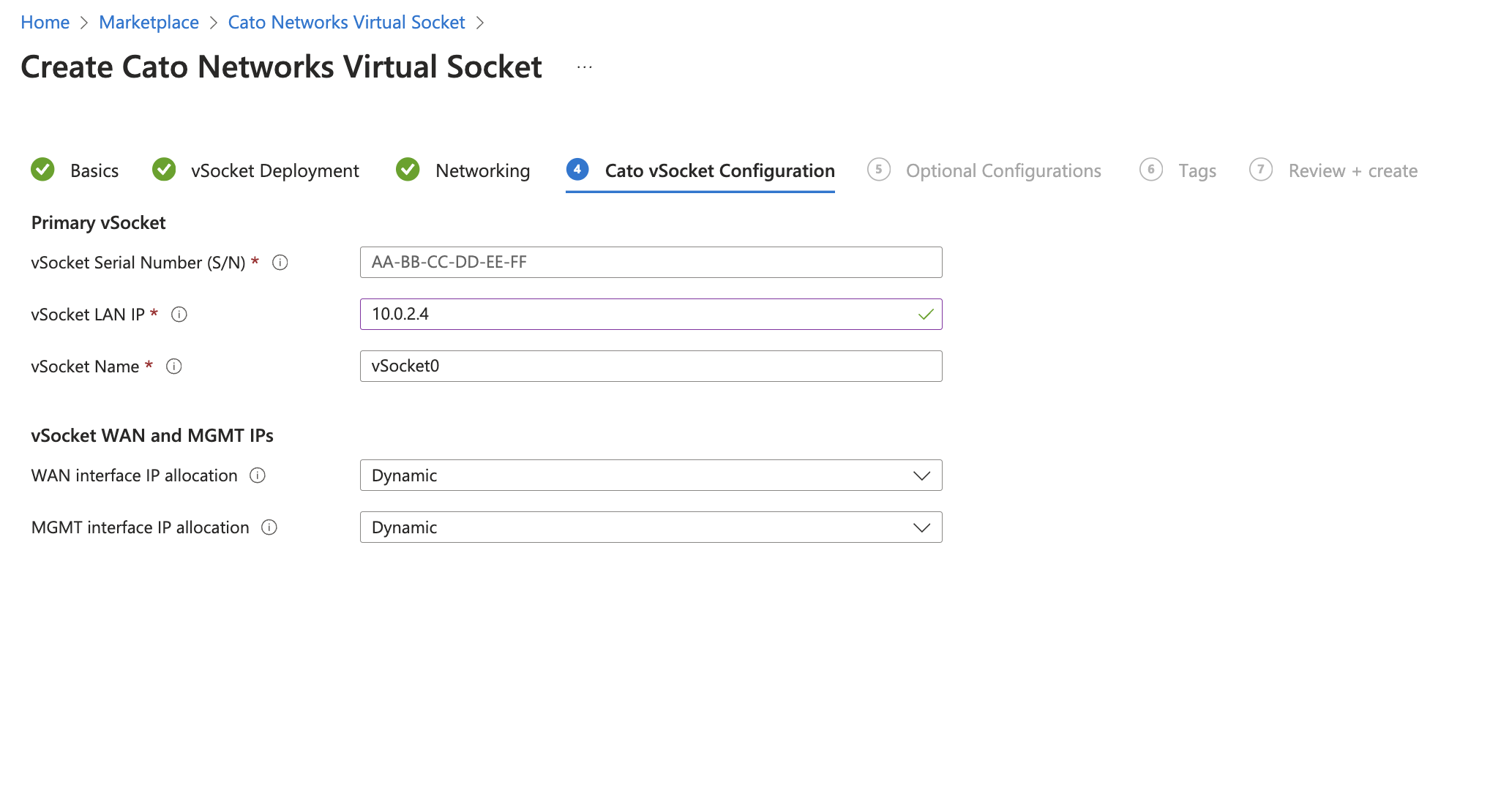

5. Cato AppConnector 구성 화면에서 위의 Cato 관리 애플리케이션에서 생성한 앱 커넥터에 따라 다음 설정을 정의합니다.



   • AppConnector 시리얼 번호(S/N) - 클라우드 액세스 > 앱 커넥터 페이지에서 복사한 S/N을 붙여넣습니다.

   • AppConnector 이름 - 앱 커넥터를 호스팅하는 VM의 이름을 입력합니다.

     AppConnector 이름에는 공백이나 Azure 제한 문자를 포함할 수 없습니다.

   • WAN 인터페이스 IP 할당 – 동적 또는 정적 내부 IP 주소를 WAN 인터페이스에 선택합니다. 정적 IP 할당의 경우 모든 IP 주소를 할당할 수 있습니다.

   • MGMT 인터페이스 IP 할당 (3 NIC 배포, 전용) – MGMT 인터페이스에 대해 동적 또는 정적 내부 IP 주소를 선택합니다. 정적 IP 할당의 경우 모든 IP 주소를 할당할 수 있습니다.

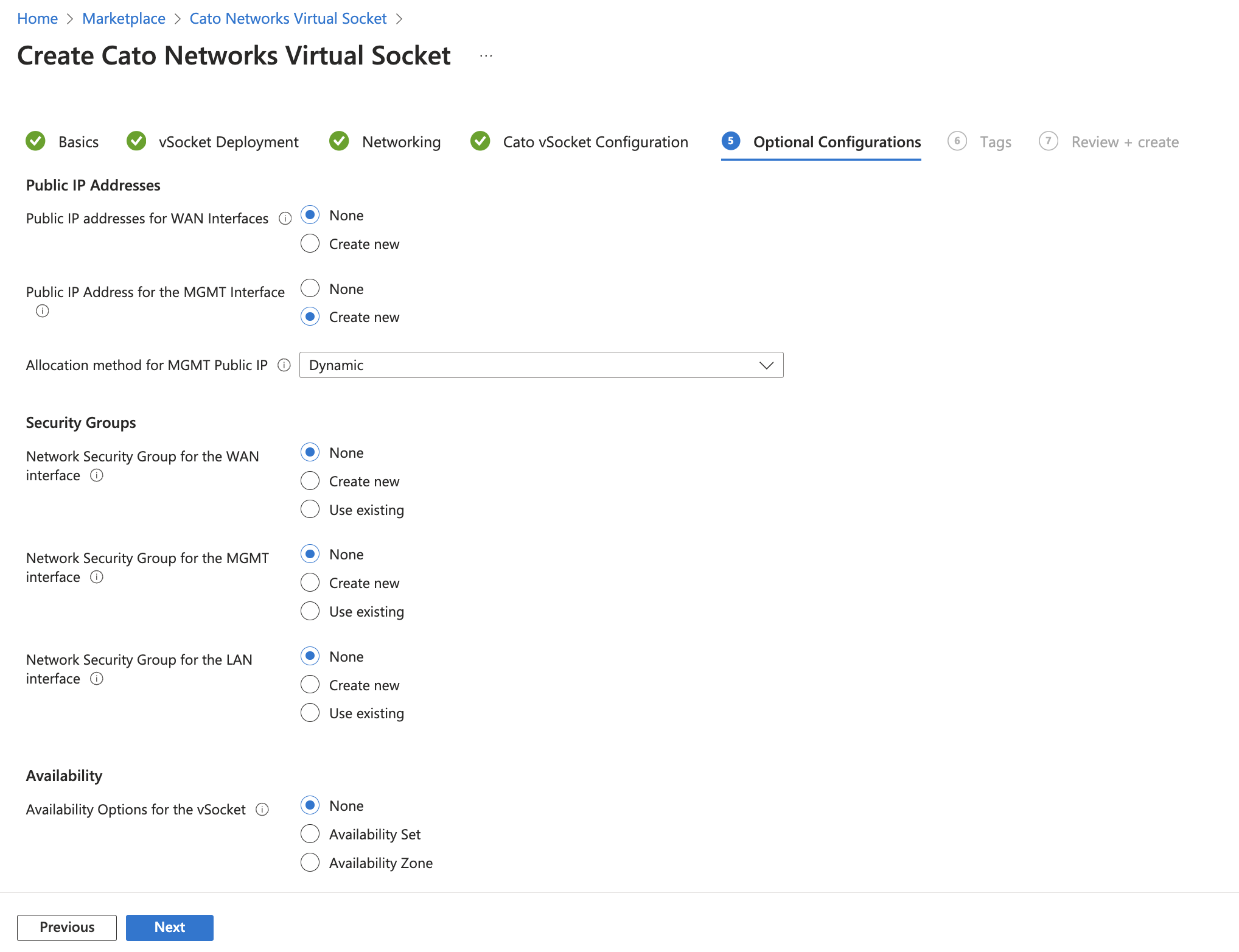

6. 선택적 구성 화면에서 이러한 설정을 정의할 수 있습니다:



   • WAN 및/또는 MGMT (3 NIC 배포, 전용) 인터페이스용 공인 IP 주소

   • WAN, MGMT (3 NIC 배포, 전용), 및/또는 LAN 인터페이스 용 네트워크 보안 그룹

   • 앱 커넥터용 가용성 옵션:

     • Azure 가용성 집합 - 새로 생성하거나 기존 것을 사용

       참고: 가용성 집합은 앱 커넥터와 동일한 리소스 그룹에 있어야 합니다.

     • Azure 가용성 영역 - 1 - 3 범위의 가용성 영역 선택

   이러한 설정에 대한 자세한 내용은 위를 참조하십시오.

7. 검토 + 생성 화면에서 앱 커넥터 설정을 검토한 뒤 생성을 클릭합니다.

   앱 커넥터 리소스가 배포된 후에는 자동으로 Cato 클라우드에 연결되고 최신 버전으로 업그레이드할 필요가 있는지 확인합니다. Cato 관리 애플리케이션 알림 영역에 앱 커넥터 연결 상태에 대한 메시지가 표시됩니다.

   클라우드 액세스 > 앱 커넥터 페이지에서 앱 커넥터를 볼 수 있습니다.
